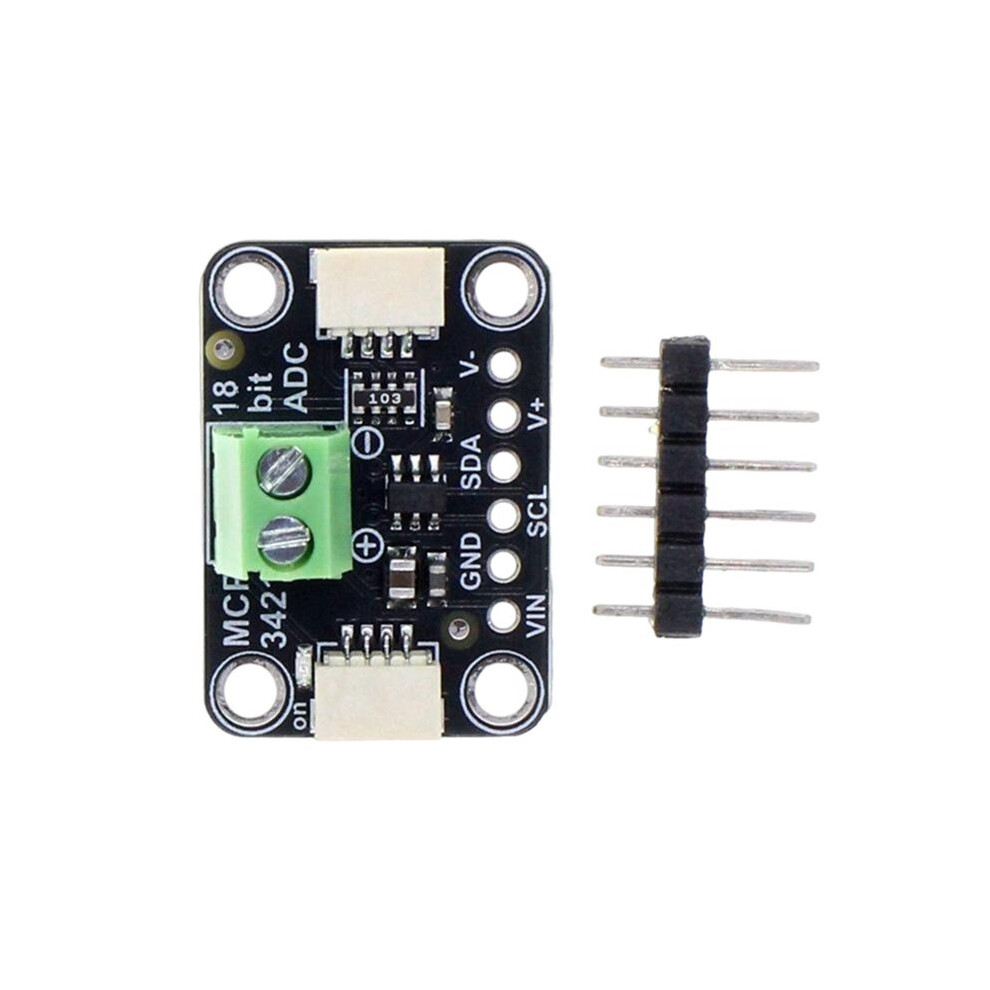

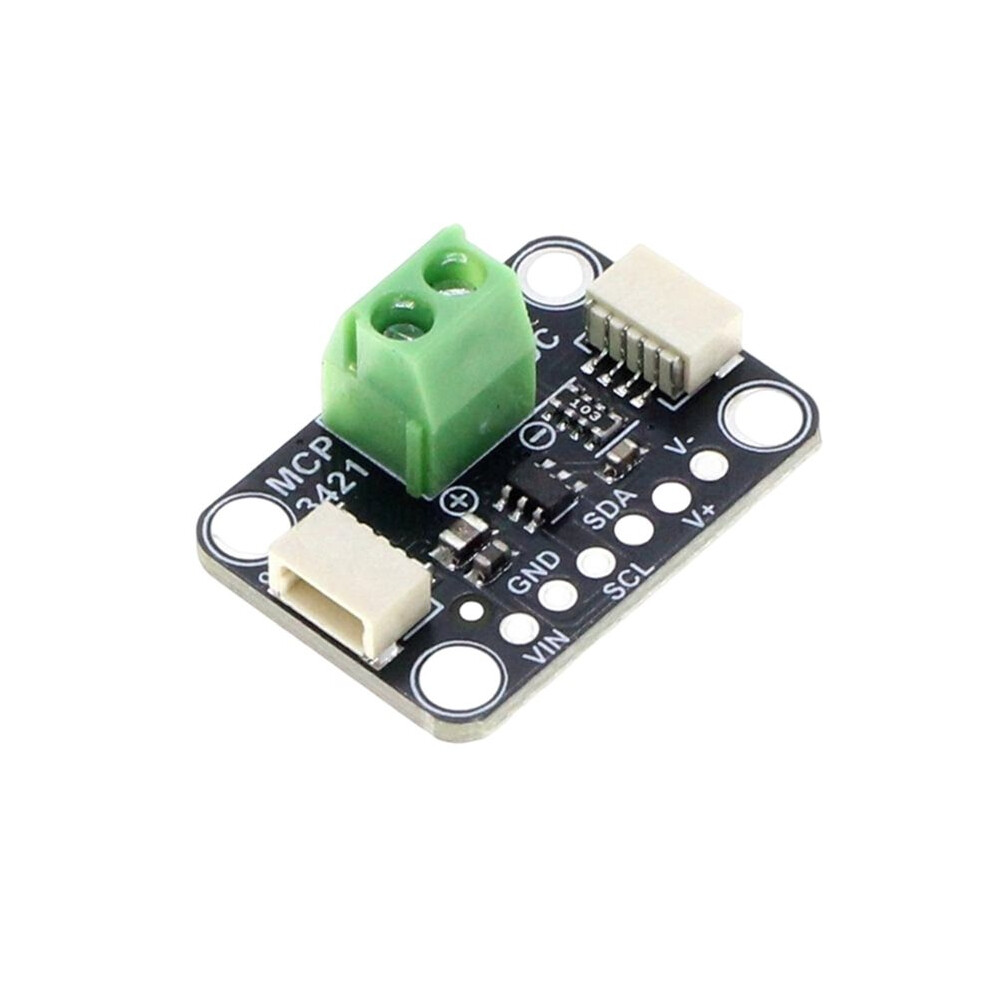

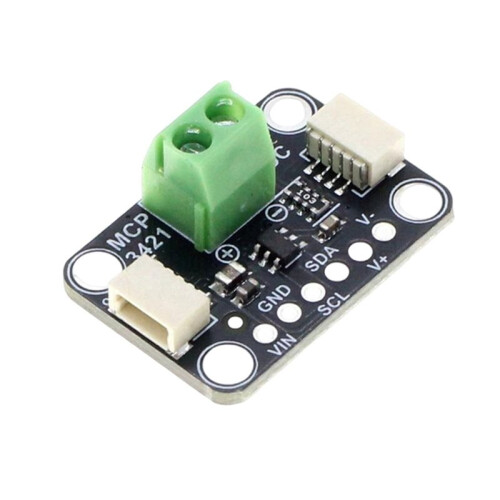

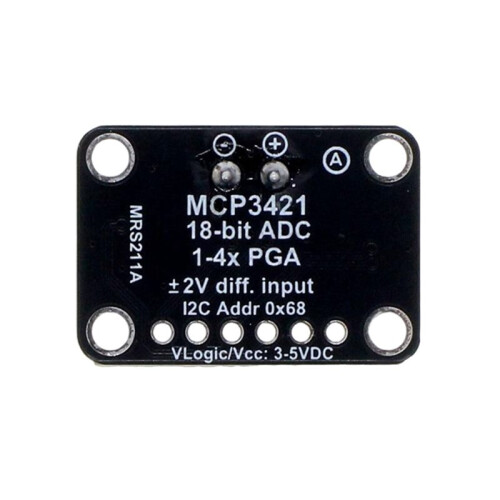

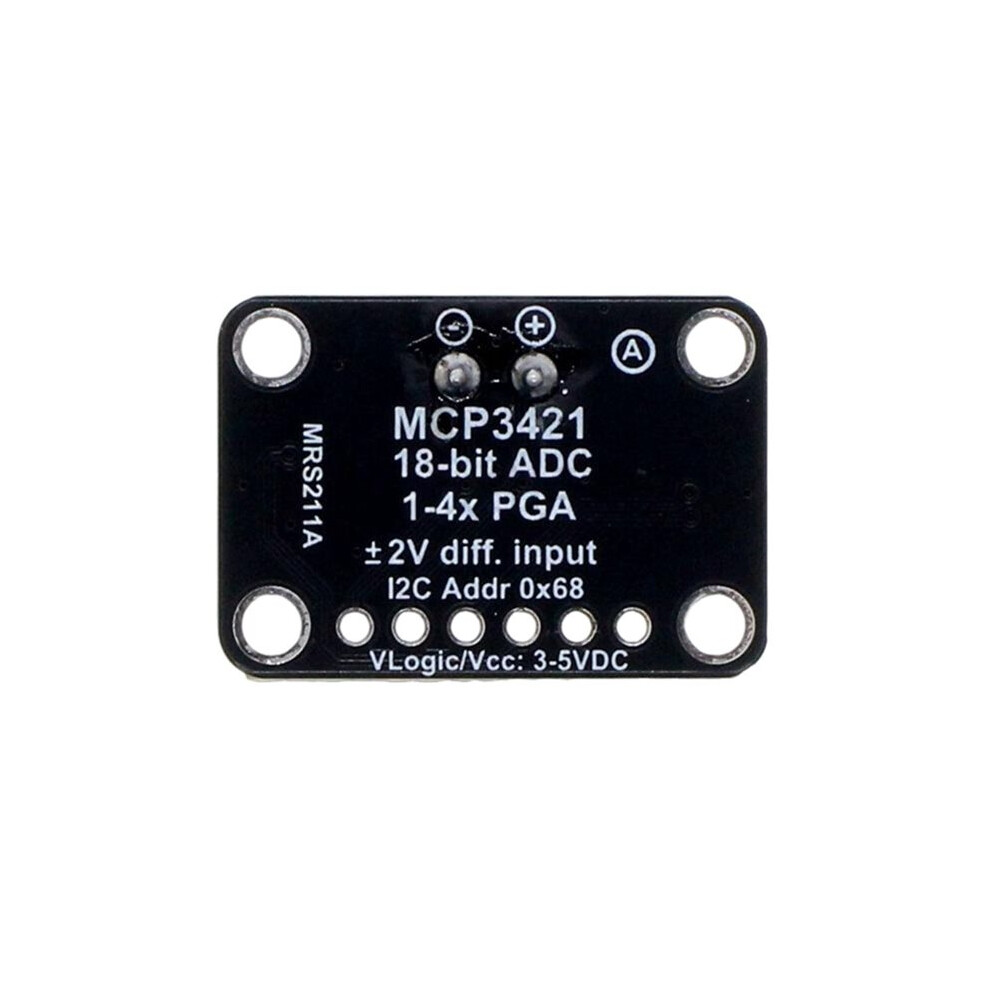

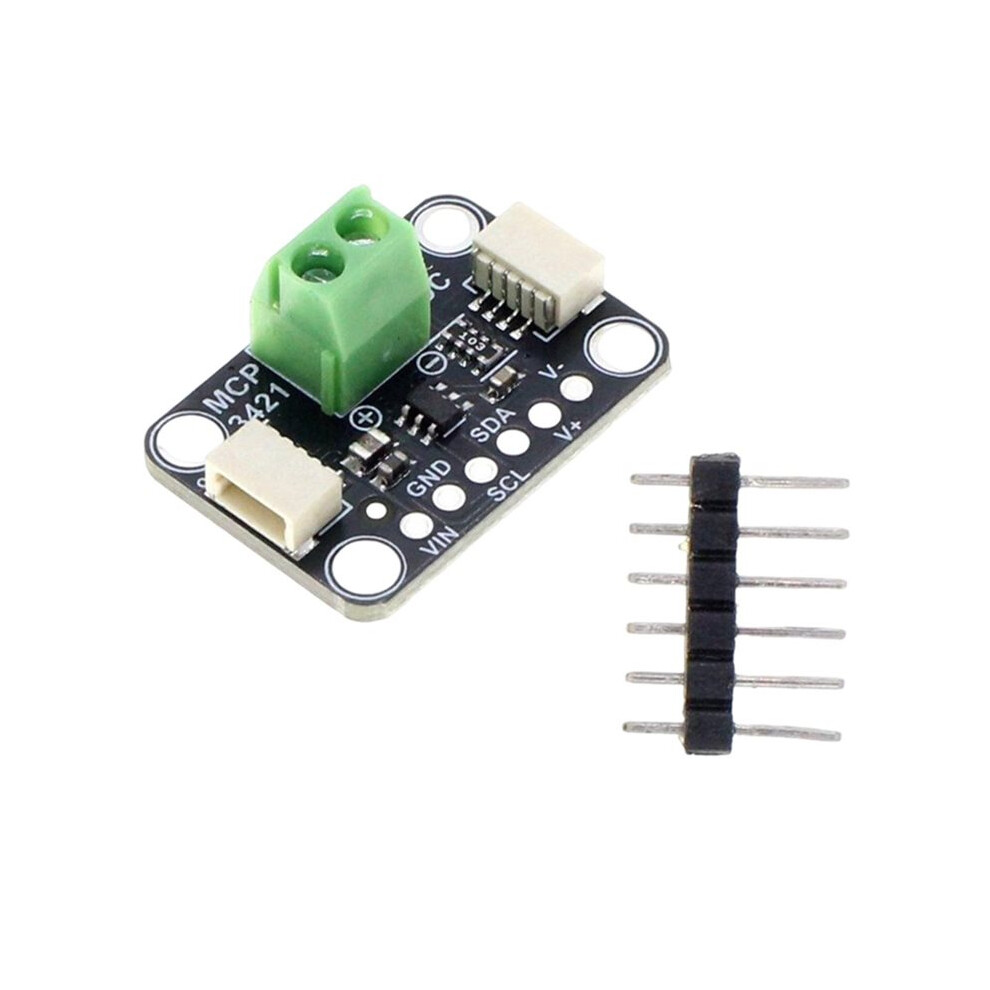

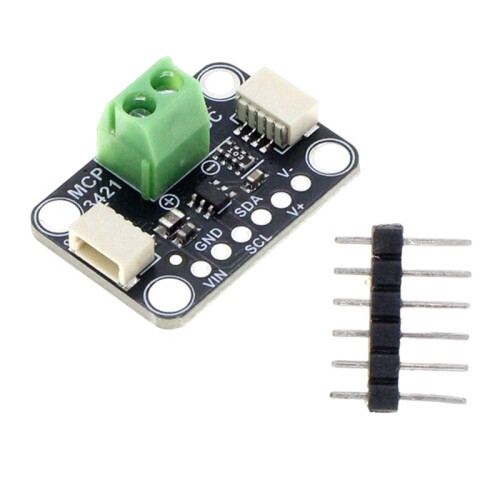

Módulo ADC MCP3421 de 18 Bits con Amplificador de Ganancia Programable Integrado, Plug And

Descripción de Módulo ADC MCP3421 de 18 Bits con Amplificador de Ganancia Programable Integrado, Plug And

ADC de alta precisión de 18 bits: Impulsado por el MCP3421, un convertidor analógico-digital Delta- de un solo canal y bajo ruido, ofrece una resolución de 18 bits, lo que permite la captura precisa de mínimas fluctuaciones de voltaje.
Entrada diferencial y ganancia programable: Cuenta con una arquitectura de entrada diferencial que admite mediciones de señales tanto positivas como negativas; incluye un amplificador de ganancia programable (PGA) incorporado con cuatro ajustes de ganancia (x1, x2, x4, x8) para adaptarse a fuentes de señal de amplitudes variables.
Tasas de datos flexibles: Permite alternar entre cuatro combinaciones de resolución y frecuencia de muestreo: 18 bits (3,75 SPS), 16 bits (15 SPS), 14 bits (60 SPS) y 12 bits (240 SPS), logrando un equilibrio entre precisión y velocidad.
Conectividad Plug-and-: Utiliza interfaces estándar para Stemma Qt / Qwiic para conexiones rápidas y sin soldadura, y admite la conexión en cadena para simplificar el cableado del sistema.
Alta precisión y bajo consumo de energía: combina una resolución de 18 bits y una referencia de voltaje integrada de alta precisión con un consumo de energía ultrabajo, lo que lo hace ideal para mediciones de precisión y aplicaciones portátiles.

Chip principal: Microchip MCP3421
Resolución del ADC: Hasta 18 bits
Tipo de entrada: Entrada diferencial de un solo canal
Ganancia programable (PGA): x1, x2, x4, x8
Frecuencia de muestreo: 3,75 SPS (18 bits) a 240 SPS (12 bits)
Tensión de referencia interna: 2,048 V (precisión de 0,05 %, deriva de temperatura de 15 ppm/C)
Interfaz de comunicación: I2C (dirección configurable mediante pines)
Tensión de alimentación: de 2,7 V a 5,5 V (compatible con sistemas de 3,3 V y 5 V)
Dimensiones del módulo: 25,4 mm x 17,8 mm x 12,3 mm
Color: Negro
Material: PCB
