Módulo de comunicación USB a RS485/RS232

Descripción de Módulo de comunicación USB a RS485/RS232

Descripción del módulo de comunicación USB a RS485/RS232

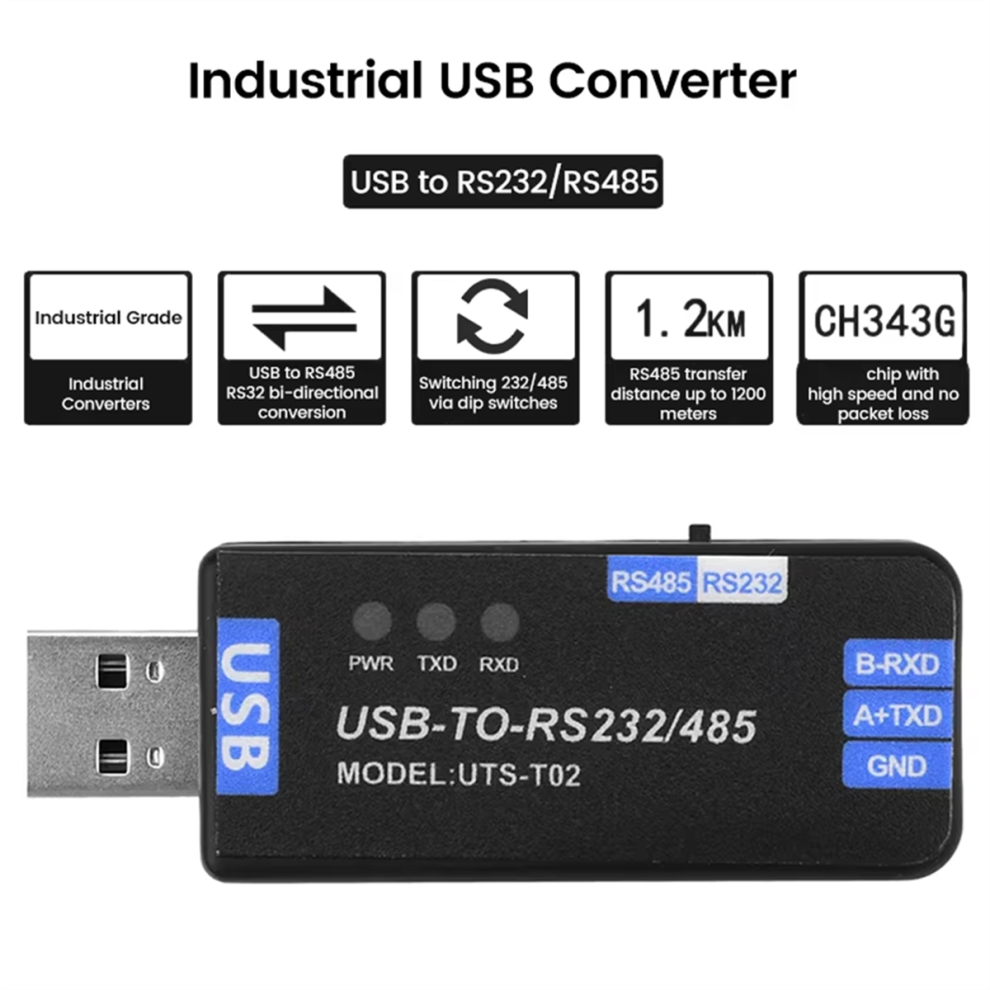

Compatible con comunicación USB a RS485/RS232 (conmutación mediante interruptor DIP). Utiliza el nuevo chip CH343G, listo para usar, compatible con la serie 10, la serie 10, MacOS, Linux y otros sistemas. El supresor de transitorios de tensión integrado suprime eficazmente las sobretensiones en el circuito, las tensiones instantáneas y protege contra la electricidad estática.
El fusible autorregenerable y el diodo de protección integrados estabilizan la salida de corriente y tensión, previenen sobrecorrientes y sobretensiones, y mejoran la resistencia a impactos. Tres indicadores LED en la placa facilitan la visualización del estado de envío y recepción de la señal de alimentación.
Tipo de producto: Convertidor USB a RS485/232 de grado industrial; Velocidad de comunicación: 50 bps ~ 1000000 bps; Interfaz del host: USB. Interfaz del dispositivo: RS485/RS232 (conmutación mediante interruptor DIP)
Interfaz USB: Nivel de trabajo: 5 V, Formato de interfaz: Interfaz tipo USB-A, Protección de interfaz: Fusible de recuperación de 200 mA, Protección estática ESD, Distancia de transmisión: aproximadamente 5 metros
Interfaz RS485/RS232:
Formato de interfaz: Bloque de terminales
Pines de interfaz: GND, A+ (TXD), B- (RXD)
Control de dirección: El hardware determina y controla automáticamente la dirección de transmisión de datos
Protección de interfaz: Proporciona protección contra sobretensiones de 600 W y 15 KV electrostática (resistencia balanceada de 120 R integrada)
Distancia de transmisión: RS485 (aproximadamente 1200 metros), RS232 (aproximadamente 10 metros) a baja velocidad
Modo de transmisión: Punto a múltiple (hasta 32 nodos, se recomienda agregar un repetidor RS232 para más de 16 nodos (uno La interfaz punto a punto solo puede conectar un dispositivo; si se necesitan conectar varios, se requiere un repetidor.

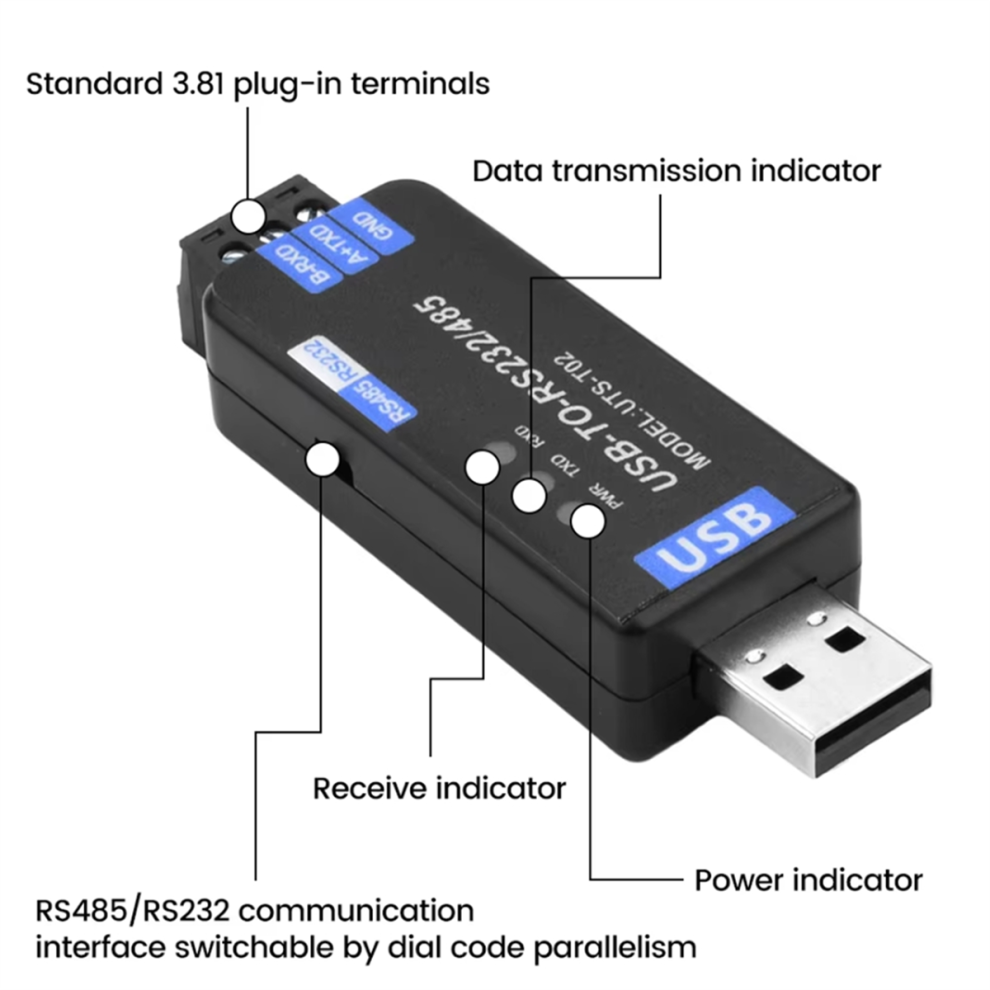

Luz indicadora:
PWR: Luz indicadora de encendido. Cuando se conecta a USB, se enciende al detectar voltaje.
TXD: Luz indicadora de transmisión. Se enciende al enviar datos desde el puerto USB.
RXD: Indicador de recepción. Se ilumina al recibir datos la interfaz USB.
Descripción de la interfaz USB a RS485/RS232:
GND: Conexión periférica GND
A+TXD: RS485 se conecta a A, RS232 se conecta a RXD
B-RXD: RS485 se conecta a B, RS232 se conecta a TXD
Color: Negro
Material: Plástico
Las etiquetas de los diferentes lotes son ligeramente diferentes, lo que no afecta el uso
Contenido del paquete:
1 módulo
Solo el contenido del paquete anterior, otros productos no están incluidos. Incluye.
Nota: La reflexión de la luz y las diferentes pantallas pueden hacer que el color del artículo en la imagen sea ligeramente diferente al real. El margen de error de medición permitido es de +/- 1-3 cm.
