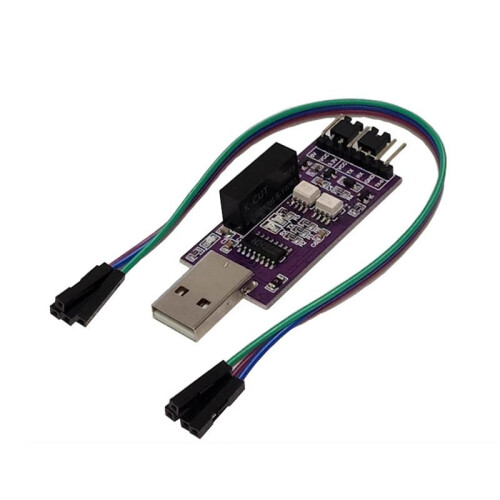

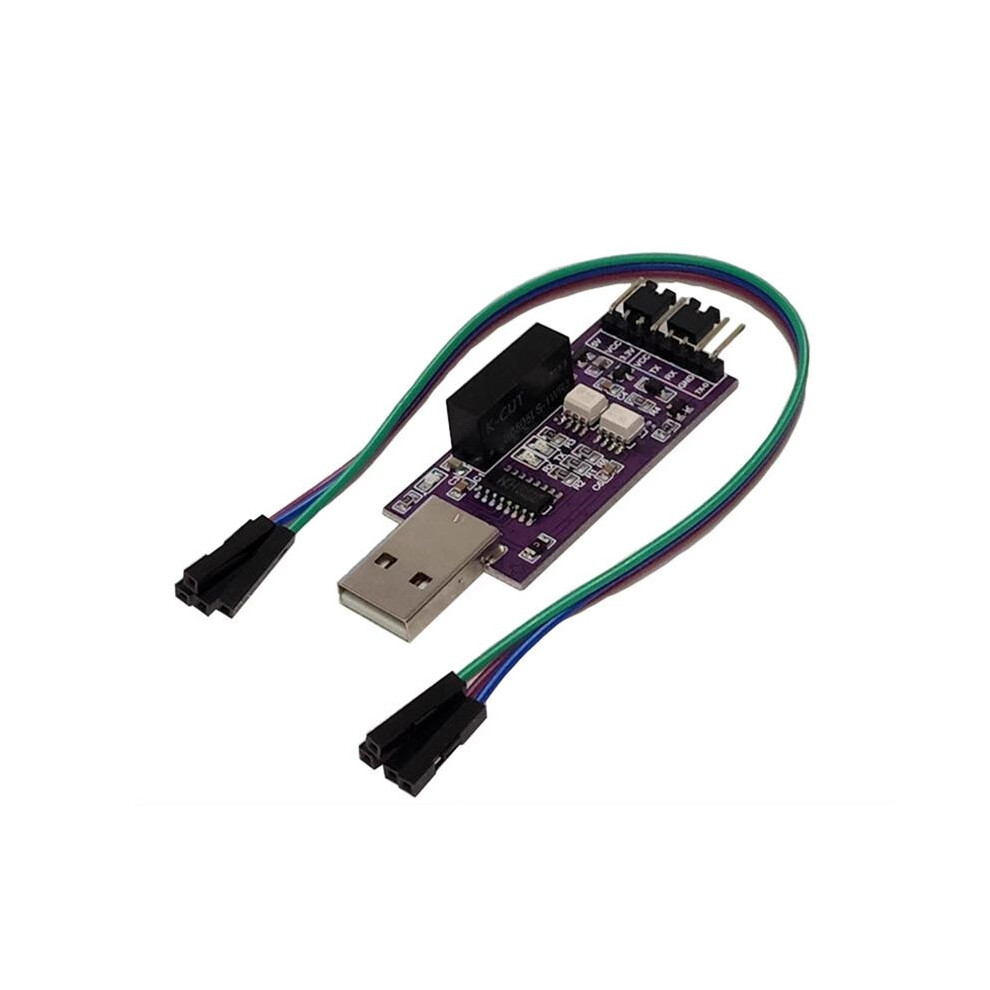

Módulo de Puerto USB A Serie TTL con Aislamiento Óptico CH340

Descripción de Módulo de Puerto USB A Serie TTL con Aislamiento Óptico CH340

Controlador CH340 compatible con sistemas operativos Windows/Linux/ de 32/64 bits. El programa serial nativo no requiere modificaciones. Optoacoplador importado de alta velocidad con buena forma de onda y una velocidad máxima de 921600 bps (8 veces 115200).
Aislamiento eléctrico completo (incluyendo alimentación y GND), voltaje soportado de 1500 V, lo que garantiza plenamente la seguridad informática y personal.
No existe conexión eléctrica entre los puertos USB y serie, lo que garantiza que el ordenador no se dañe por cortocircuitos externos, impactos, etc., ni se bloquee por pulsos fuertes o interferencias. Ranurado de PCB, con un espacio de aislamiento de 3 mm o más, lo que garantiza una distancia suficiente para evitar fugas.
Indicación: Este módulo puede admitir la conmutación simultánea de pines de señal y alimentación a 5 V/3,3 V (utilizando VCC para fuente de alimentación externa, con los mismos niveles de señal y VCC), así como diferentes niveles de señal y alimentación (utilizando pines de 5 V o 3,3 V para fuente de alimentación externa).
Nota: debido a los diferentes lotes de producción, el color del cable es aleatorio y no se acepta la designación, lo que no afectará el uso. Función del pin: Los pines que deben estar conectados para una comunicación normal: Pin de selección de nivel: se utiliza para seleccionar el nivel del pin VCC de señal y potencia, debe estar conectado a de 5 V o 3,3 V.

TX: Pin de transmisión de datos en serie (se refiere a la salida de datos propia del módulo , correspondiente a la recepción de datos RX del dispositivo externo).
RX: Pin de recepción de datos en serie (se refiere a la entrada de datos propia del módulo , correspondiente a la transmisión de datos TX del dispositivo externo)
GND: Tierra de alimentación (GND debe estar conectado y no debe conectarse incorrectamente, de lo
