Módulo transmisor analógico de largo alcance con cámara de 1500 líneas de TV

Descripción de Módulo transmisor analógico de largo alcance con cámara de 1500 líneas de TV

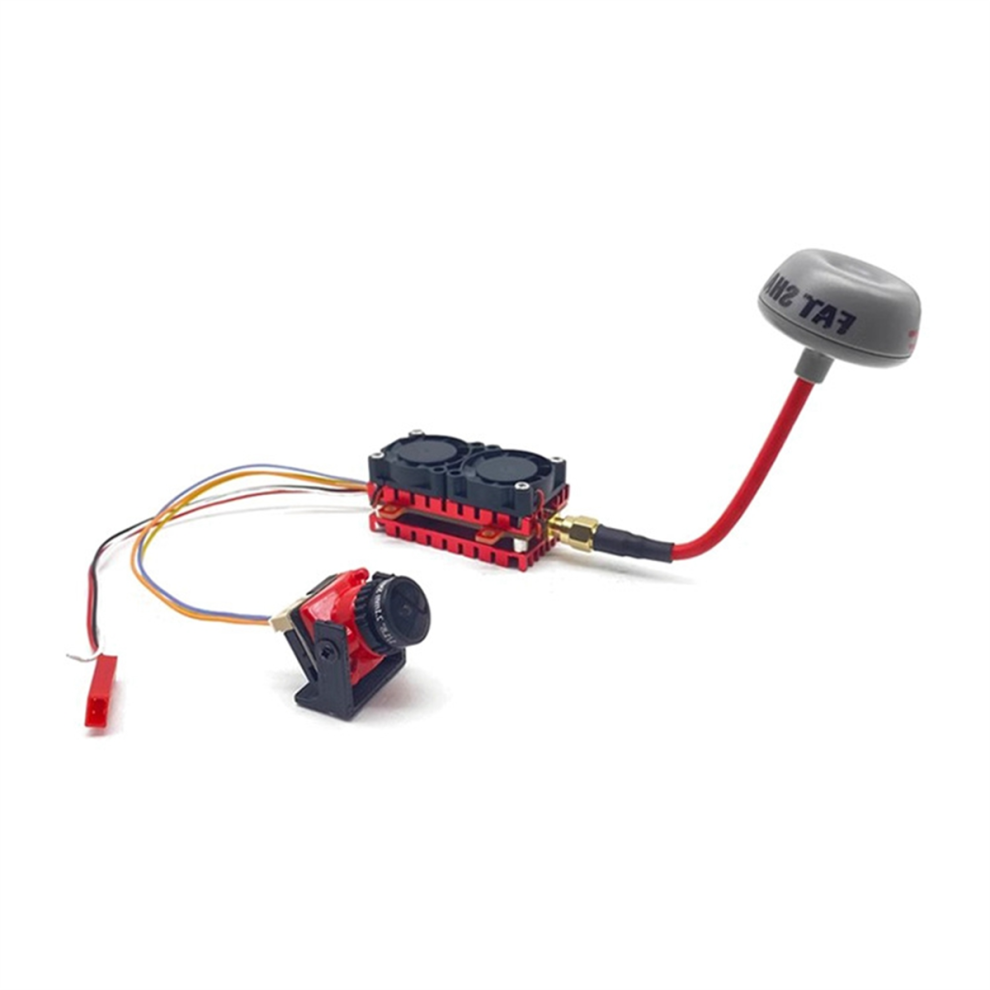

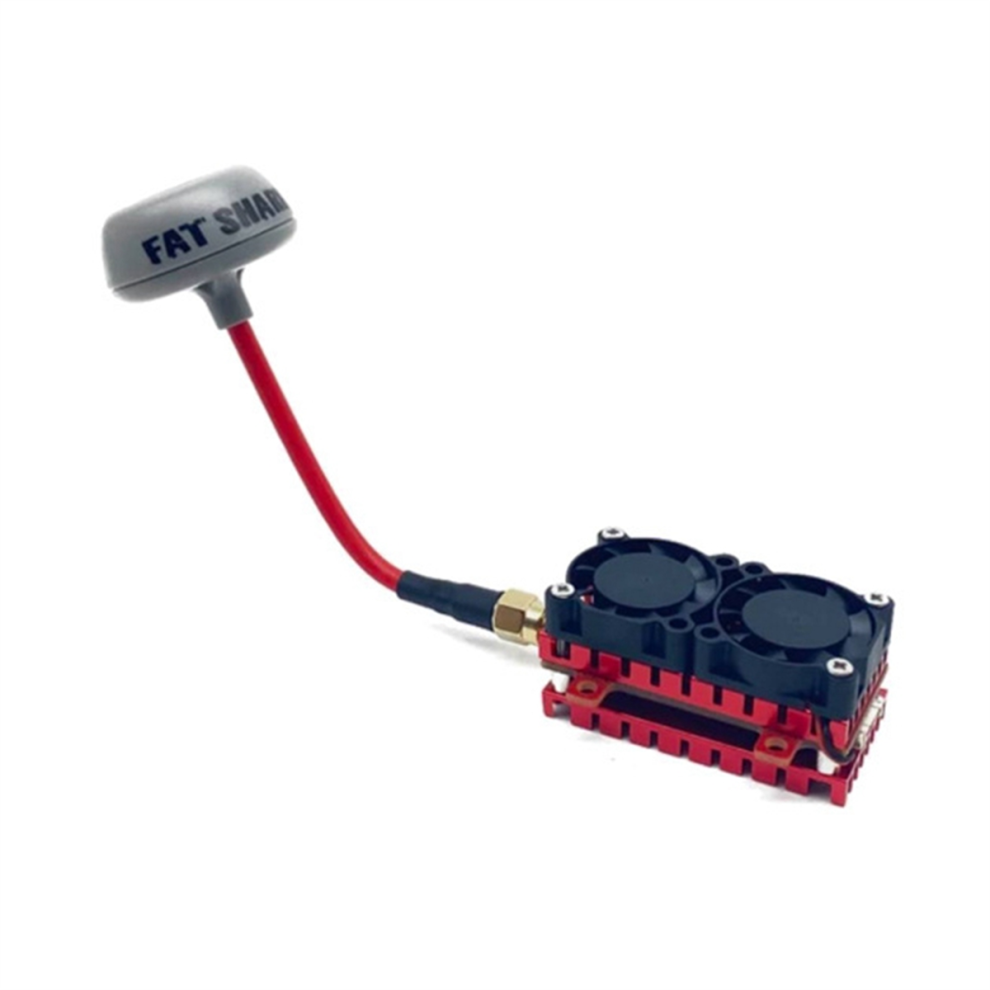

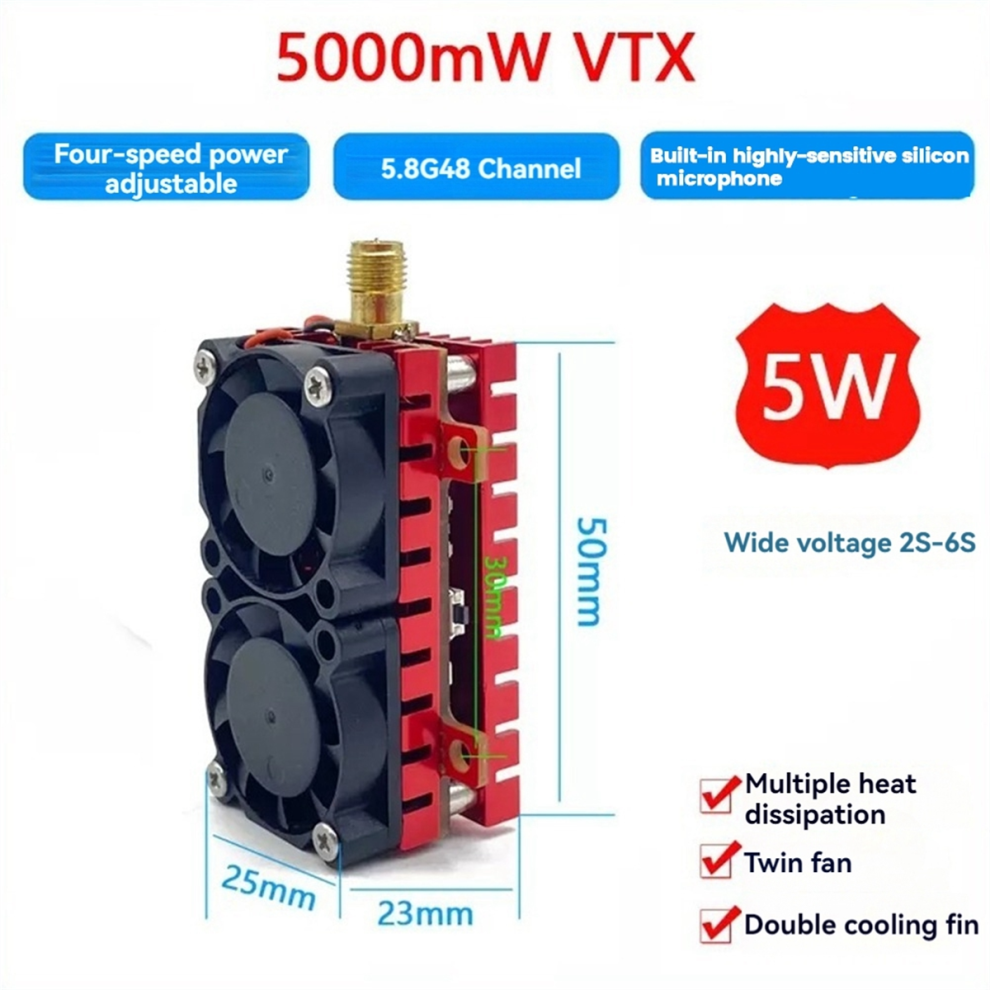

Módulo transmisor analógico de largo alcance con cámara de 1500 TVL. Descripción: Módulo transmisor FPV VTX de 5 W, 5,8 G y 48 canales con cámara de 1500 TVL, ventilador doble y micrófono integrado para drones de carreras FPV. Características: disipador de calor doble y ventilador doble. Indicación del módulo: botón único, indicador luminoso doble (rojo y azul). Antena: conector SMA estándar, 2 dBi. Terminal de cableado: 6 cables, JST + interfaz de cámara externa de 1,25 x 3 pines. Frecuencia de trabajo: 5,8 G; Canal de trabajo: 48 canales; Voltaje de trabajo: 7-36 V; Salida de voltaje: 5 V/200 mA; Potencia de salida: 200 mW/500 mW/1,2 W/5 W ajustable. Material: plástico. Descripción del botón: Después de encender, mantenga pulsado el botón para ajustar la frecuencia y el canal. grupo y potencia. Interruptor largo (luz roja), interruptor corto (luz azul), doble para cambiar al modo Pit.
Paso 1: Mantenga presionado el botón para ajustar el punto de frecuencia (CH1-CH8) cuando la luz roja parpadee una vez. En este punto, presione el botón brevemente. Cuando la luz azul parpadee una vez, indica CH1; cuando parpadee dos veces, indica CH2; y así sucesivamente, ajuste a la frecuencia deseada.
: Mantenga presionado el botón, ajuste el grupo de canales () cuando la luz roja parpadee dos veces. En este punto, presione el botón brevemente. Cuando la luz azul parpadee una vez, indica el grupo de canales A; cuando parpadee dos veces, indica el grupo de canales B. Repita este proceso y ajuste al número de canal deseado.
Paso 3: Mantenga presionado el botón. Cuando la luz roja parpadee tres veces, se puede ajustar la potencia. En este momento, presione el botón brevemente. Cuando la luz azul parpadee una vez, significa 200 mW, cuando la luz azul parpadee dos veces, significa 500 mW, y así sucesivamente. Ajuste la potencia a su nivel deseado. Finalmente, mantenga presionado el botón para guardar los parámetros; las luces roja y azul permanecerán encendidas.
Color: Negro y rojo
Debido a los diferentes lotes del producto, la apariencia puede variar, lo cual no afecta su uso.
Contenido del paquete:
1 x Módulo transmisor analógico
1 x Antena
1 x Cámara
Solo el contenido del paquete anterior, no se incluyen otros productos.

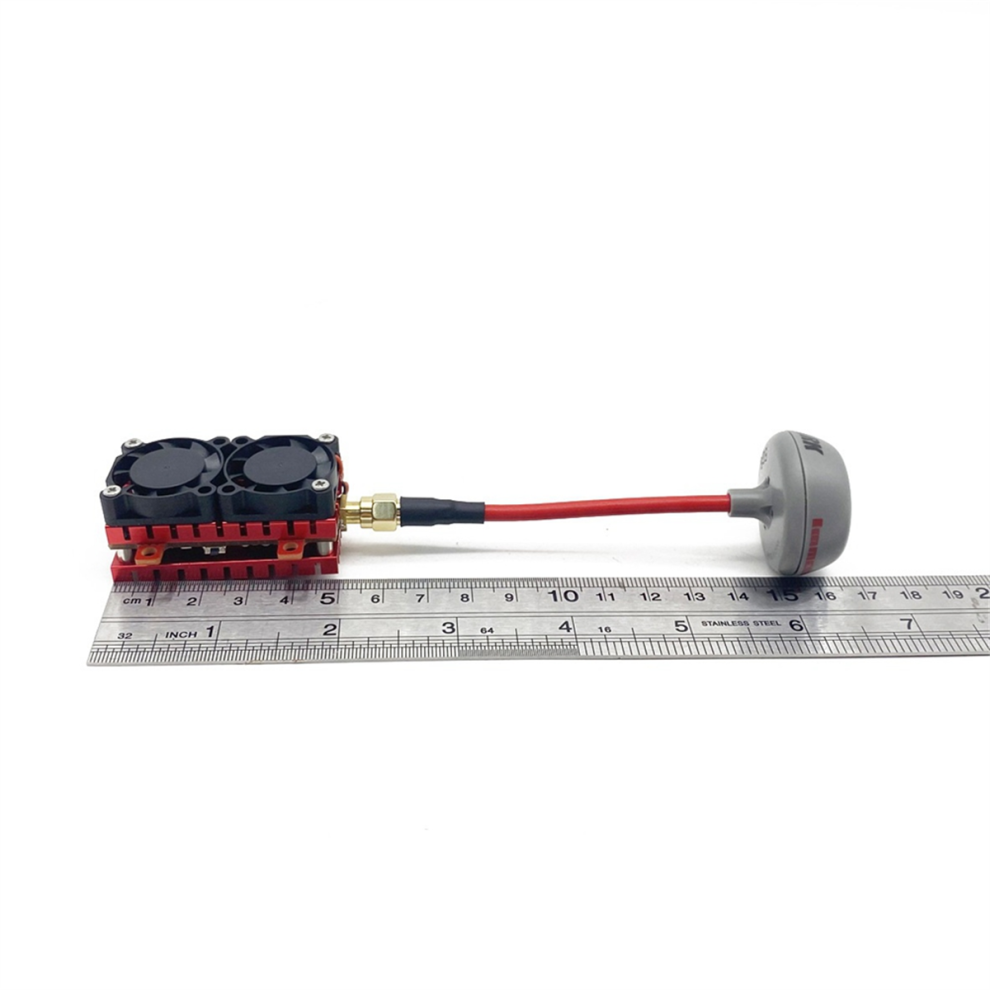

Nota: La reflexión de la luz y las diferentes pantallas pueden hacer que el color del artículo en la imagen sea ligeramente diferente al real. El error de medición permitido es de +/- 1-3 cm.
