Soporte de montaje para panel solar con centro para techo trapezoidal de 30 mm

Descripción de Soporte de montaje para panel solar con centro para techo trapezoidal de 30 mm

Características: Alta calidad.
Aplicación: Miniriel para la instalación de paneles fotovoltaicos trapezoidales en cubiertas transitables de chapa metálica trapezoidal.

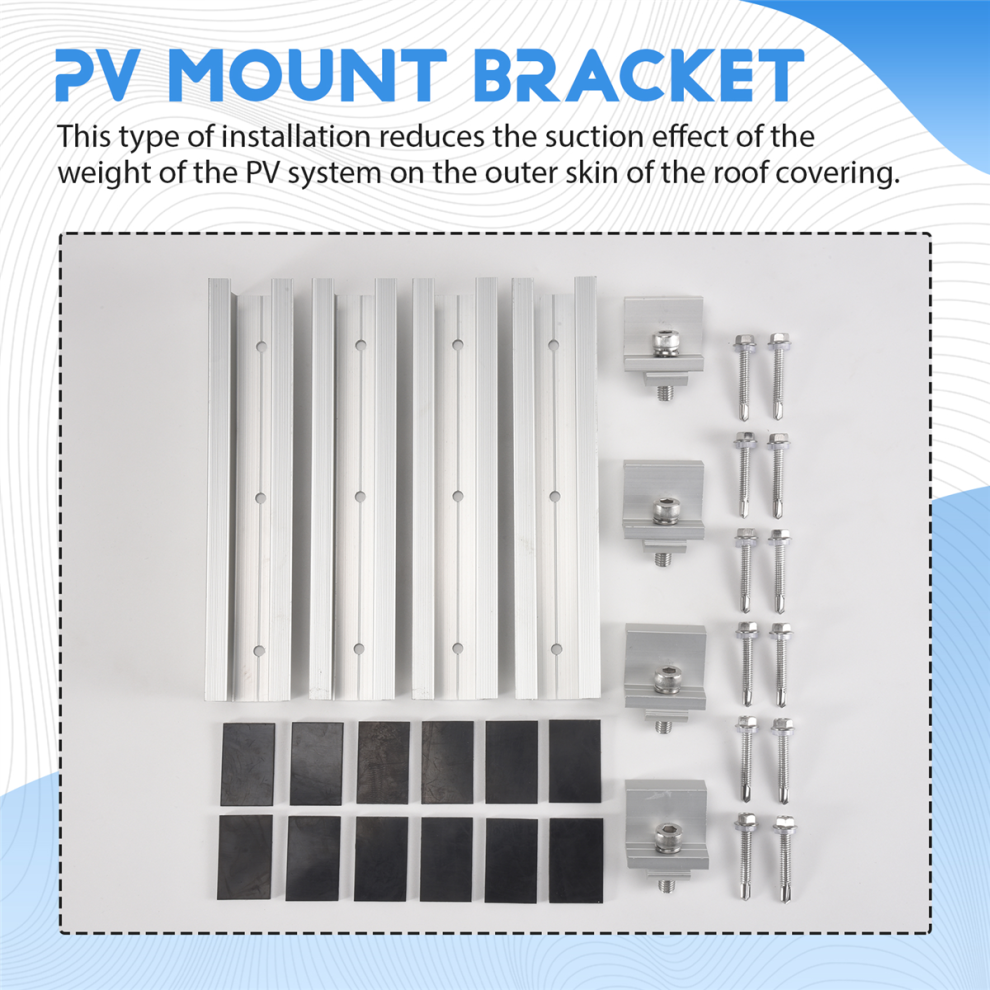

Buena distribución de la carga estática. Este tipo de instalación reduce el efecto de succión del peso del sistema fotovoltaico sobre la superficie exterior de la cubierta.
No requiere el transporte de perfiles largos, ya que se ajustan a la separación entre postes de los paneles.
Los perfiles vienen preperforados y sellados con cinta.

Descripción:
Tamaño del riel: 200 mm
Abrazaderas: para paneles solares de 30 mm
Montaje:
1. La división de la cubierta depende del tamaño del módulo.
2. Alinear con las líneas de tiza.
3. Colocar el soporte, preperforar los orificios con chapa de Ø 5,00 mm y fijar con 4 remaches ciegos. O bien, utilice un tornillo delgado para chapa metálica para fijarlo sin necesidad de taladrar previamente.
4. Coloque la fila con una plantilla de madera y, después de 10 filas, verifique la orientación nuevamente con un trozo de cuerda.
Material: Aleación de aluminio

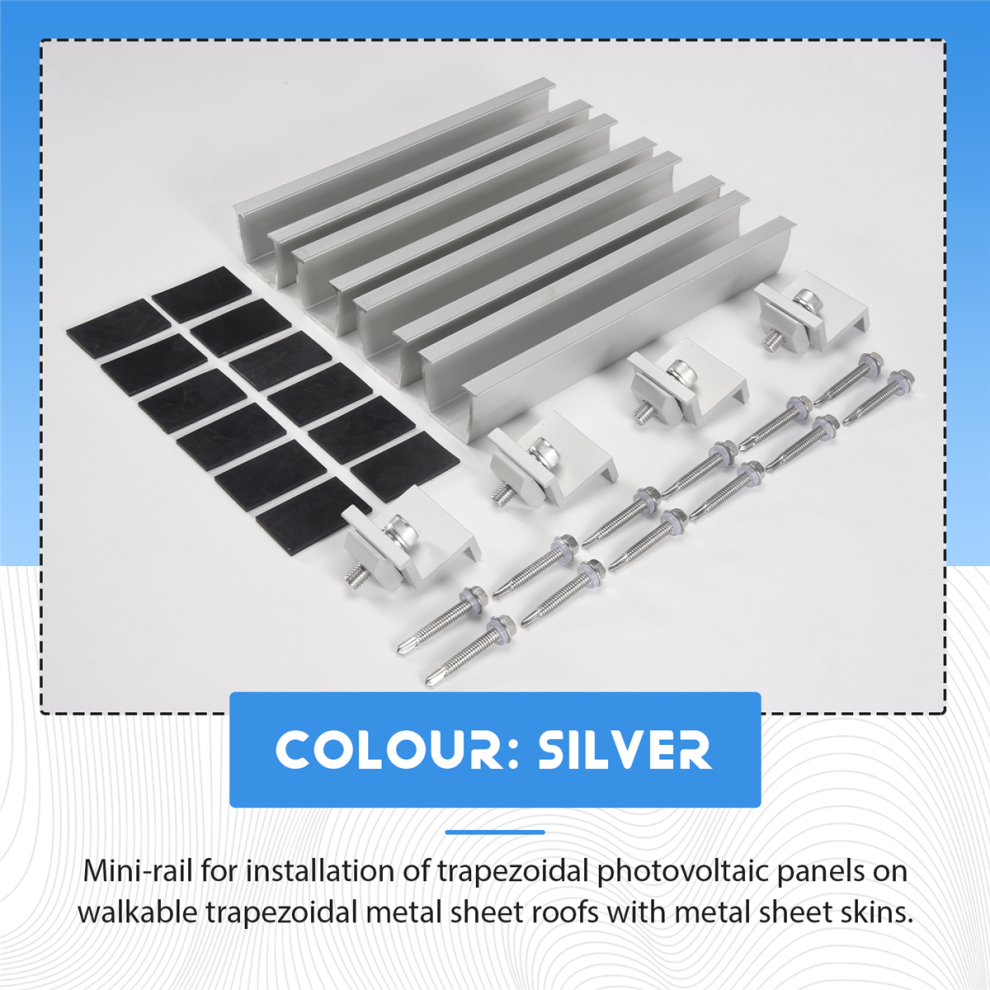

Color: Plata

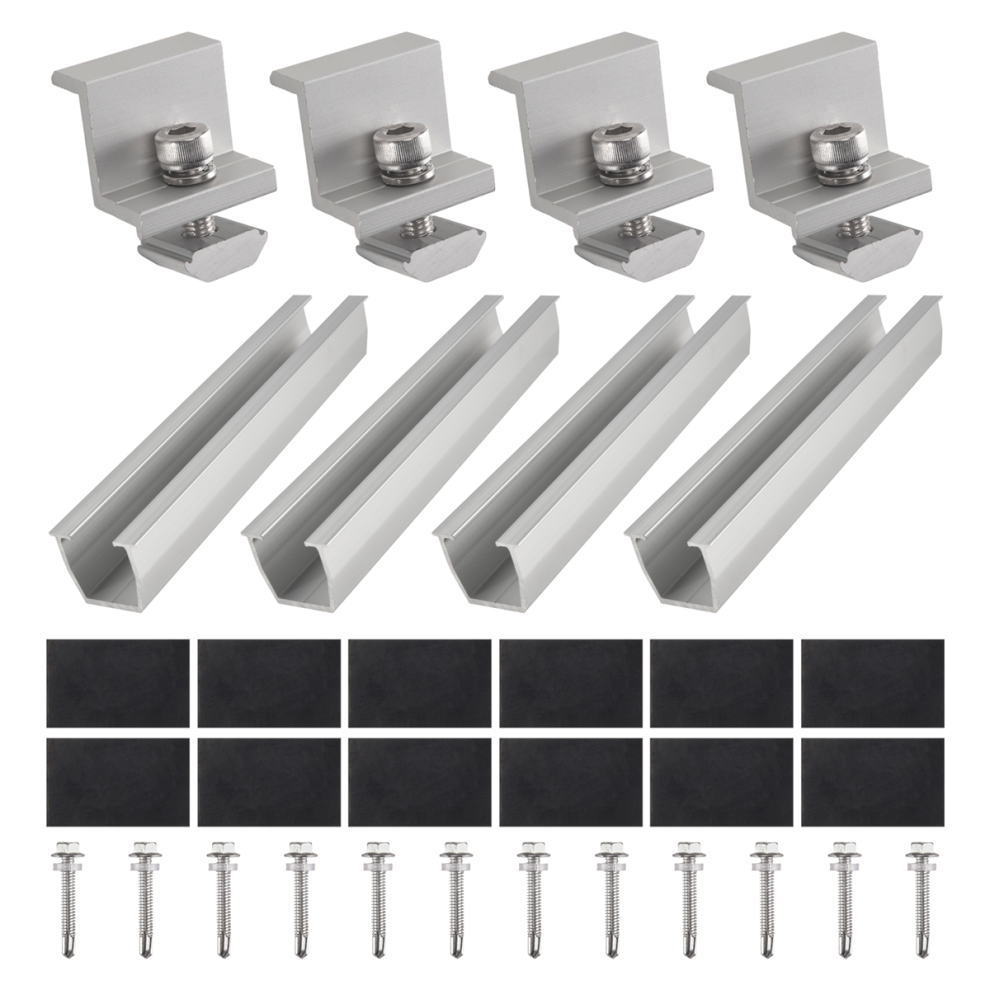

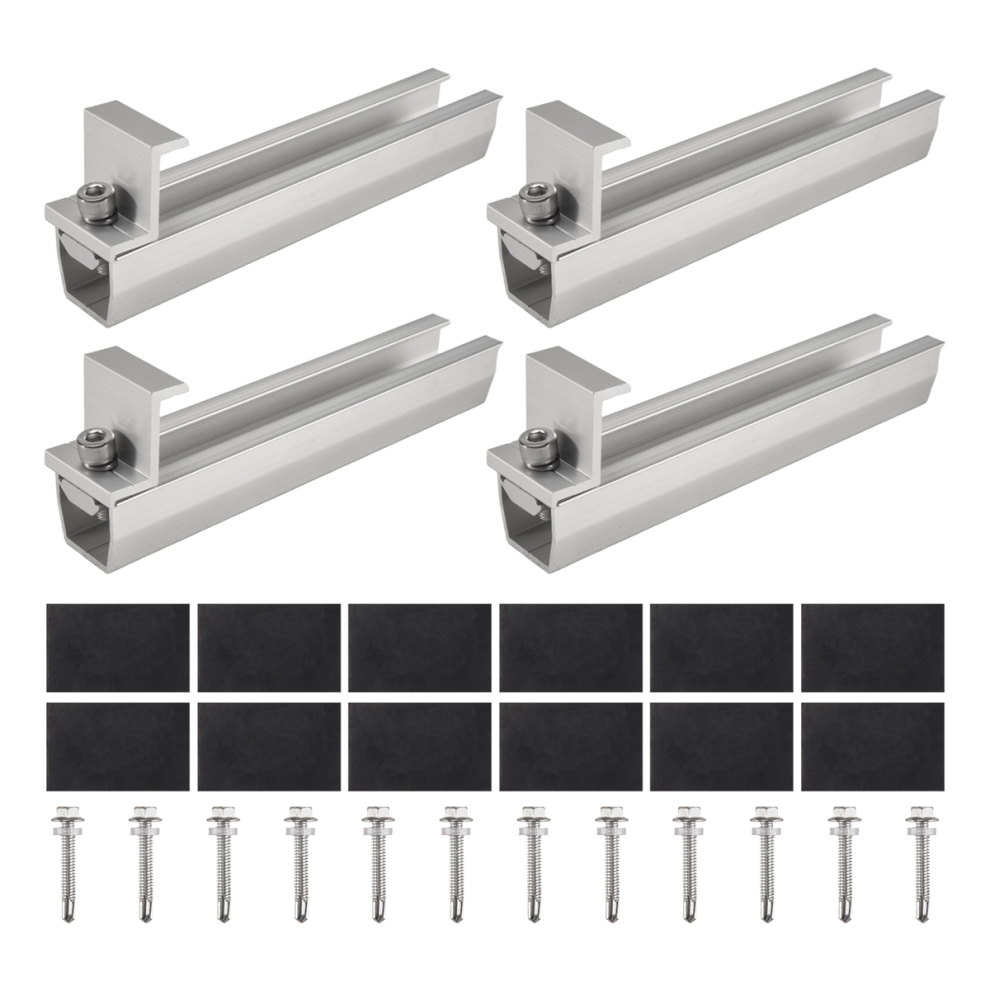

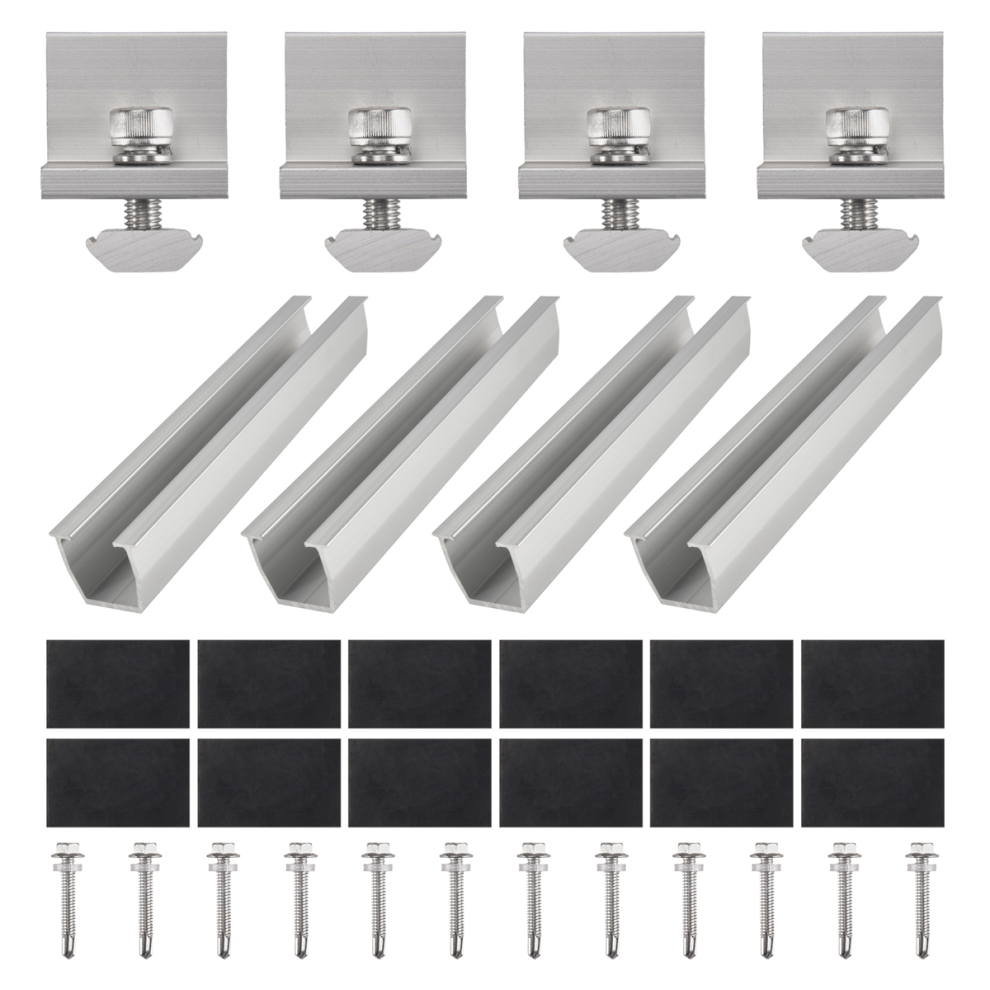

Contenido del paquete:
4 rieles (con juntas y tornillos)
4 clips de extremo

Solo se incluye el contenido del paquete mencionado. Otros productos no están incluidos.
Nota: Debido a la reflexión de la luz y a las diferentes pantallas, el color del artículo en la imagen puede variar ligeramente del color real. El margen de error permitido en la medición es de +/- 1-3 cm.
