Transceptor QRP SDR UsDX de 5 W, QCX-SSB a SSB, transceptor HF multimodo

Descripción de Transceptor QRP SDR UsDX de 5 W, QCX-SSB a SSB, transceptor HF multimodo

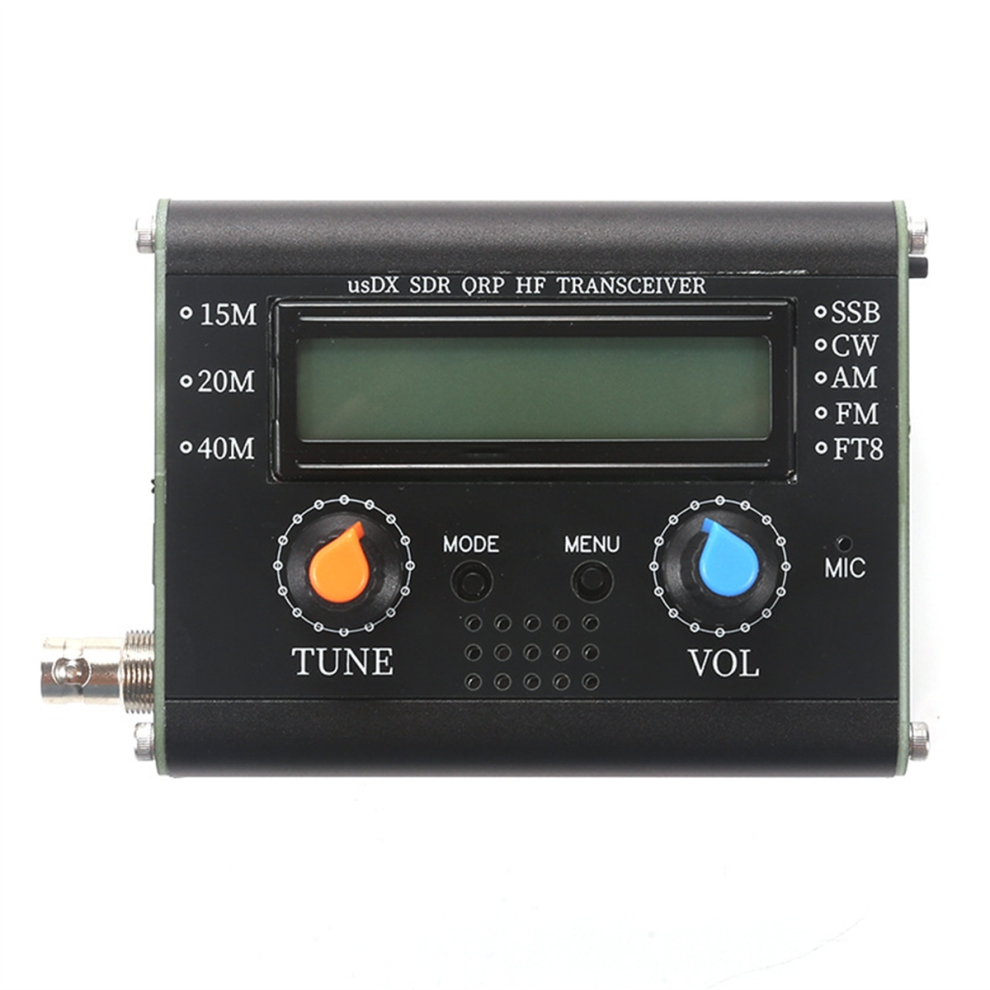

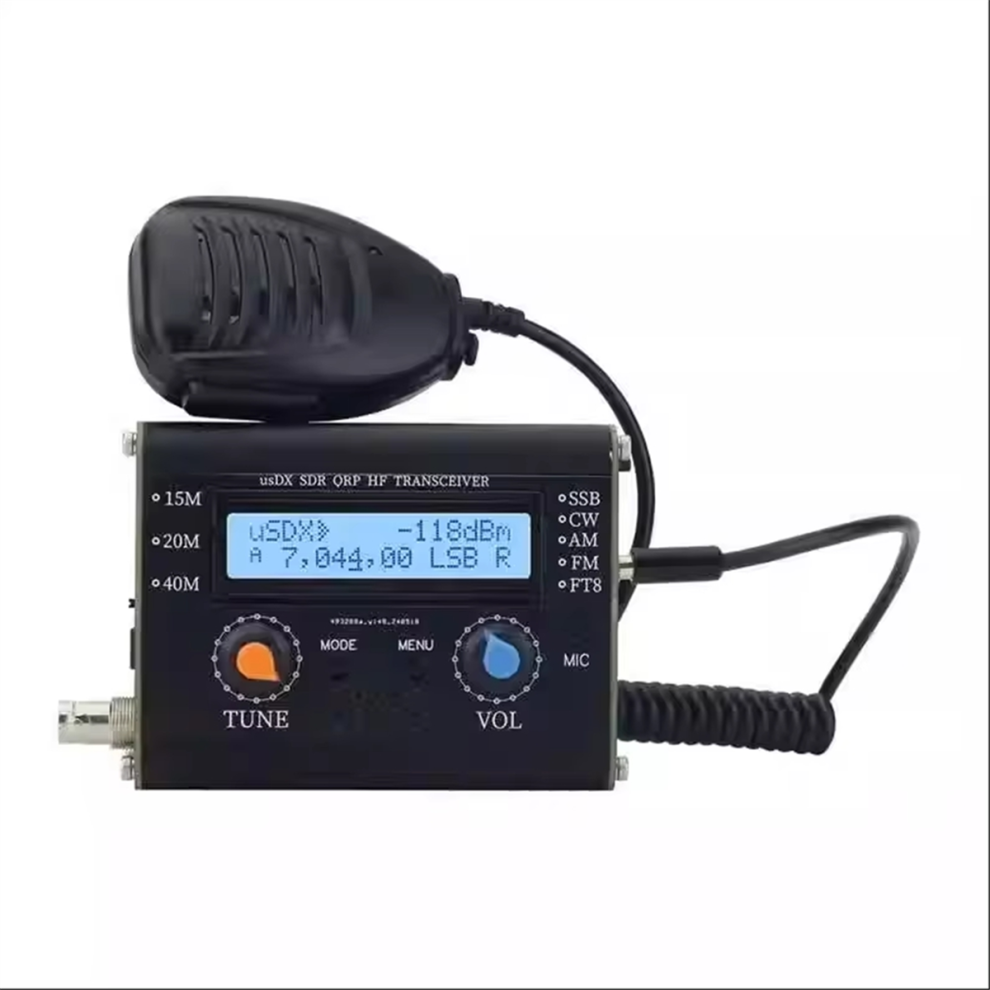

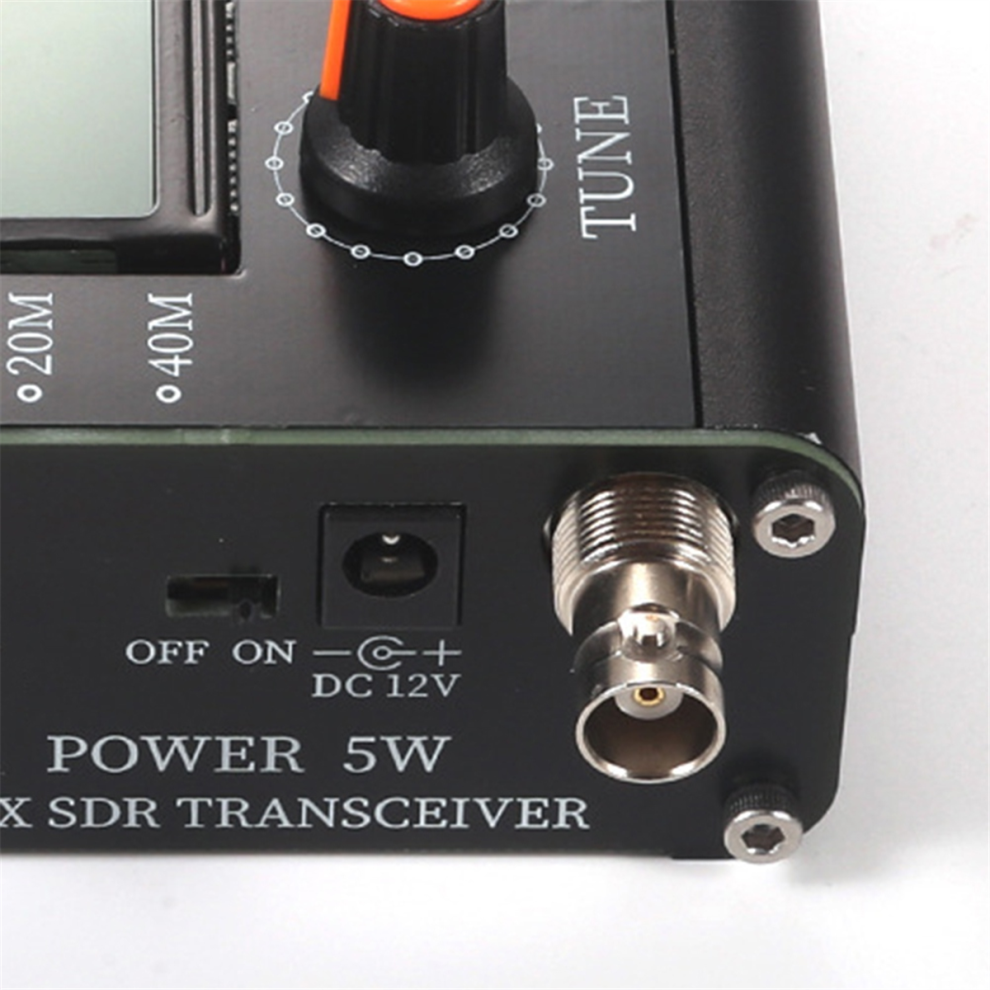

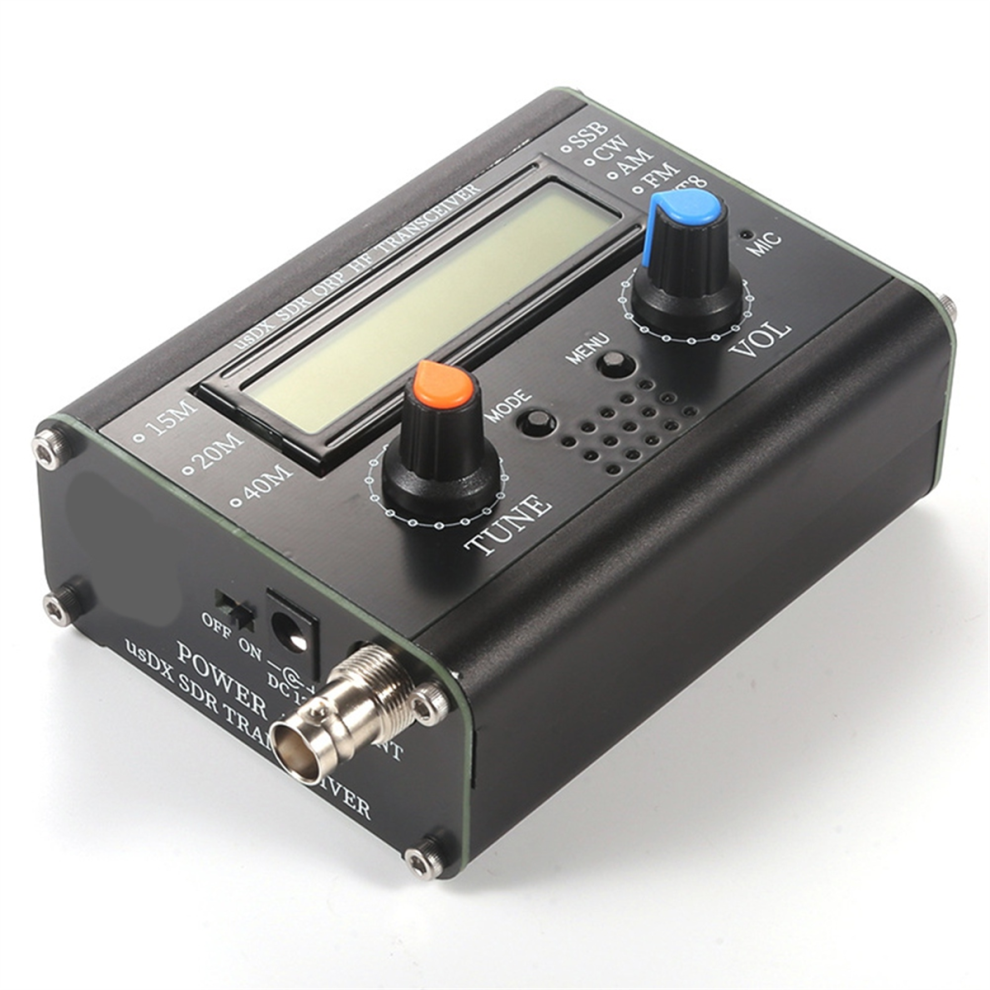

Este es un transceptor QRP SSB/CW de onda corta. Cuenta con pantalla de 1602, micrófono y altavoz integrados. Se puede conectar a una llave automática y decodificar en CW. Utiliza un tubo emisor de la serie IRF. Se puede usar conectando la antena (conector BNC). Tres bandas. Indicador digital de onda estacionaria de potencia. Carcasa de aluminio con marcado láser. Un transceptor QRP SSB HF sencillo, interesante y versátil con funciones integradas y SDR. Etapa emisora SSB con control de nivel EER. La fuente de alimentación de 12 V proporciona una potencia de salida SSB PEP máxima de aproximadamente 5 W. Compatibilidad con todos los modos: USB, LSB, CW, AM, FM. Filtros: banda de paso de 4000, 2500, 1700, 500, 200, 100 y 50 Hz. Funciones: control automático de ganancia (AGC), reducción de ruido, activación por voz, transmisión de activación por voz, atenuador de recepción (ATT), puerta de ruido de transmisión, control del controlador de transmisión, control de volumen, medidor dBm/S. Transmisión SSB con supresión de banda lateral inversa/portadora: -45 dBc, IMD3 (dos tonos): -33 dBc, recepción: -50 dBc. Soporte multibanda, ajustable continuamente en la banda de frecuencia de 160 m a 10 m (y pérdida de rendimiento de 20 kHz a 99 MHz). Firmware de código abierto, integrado para IDE; permite la experimentación, la adición de nuevas funciones y la posibilidad de compartir contribuciones a través de GitHub. Complejidad del software: 2000 líneas de código. Basado en software, puede utilizarse como un sistema rápido de comunicación invasiva completa (operación QSK y semi-QSK) o como asistente para operar en modo digital (sin interfaz CAT o PTT) para la conmutación RX/TX, con salida PTT externa y control de retardo TX/PA. Modificación de instalación sencilla con solo 8 cambios de componentes y 8 cables. Transceptor de bajo costo: Gracias a su transmisor EER de nivel E, ofrece una alta eficiencia energética (sin necesidad de disipadores de calor voluminosos) y un diseño simple (sin necesidad de amplificadores de potencia lineales balanceados complejos). Etapa de transmisión SSB totalmente digital y basada en software: Controla la fase del PLL SI5351 (mediante la mínima variación de frecuencia de más de 800 kbit/s) y la amplitud del amplificador de potencia (mediante la modulación por ancho de pulsos) para muestrear la entrada del micrófono y reconstruir la señal SSB. Circuito de conformación de clave PA).

Etapa receptora SDR totalmente digital y basada en software (opcional): muestrea la señal I/Q (compleja) del mezclador digital del detector de muestreo en cuadratura y realiza un desplazamiento de fase de 90 grados en el software (transformada de Hilber) y otro mediante la adición de bandas laterales.
Tres atenuadores analógicos conmutables en la entrada del receptor (0 dB, -13 dB, -20 dB, -33 dB, -53 dB, -60 dB, -73 dB).
Nivel de ruido del receptor MDS: -135 dBm (200 Hz) a 28 MHz.
Selectividad de la entrada del receptor: frecuencia de sintonización pronunciada -45 dB / atenuación de diez veces +/- 2 kHz.
Rango dinámico de bloqueo: desplazamiento a 20 kHz 123 dB, desplazamiento a 2 kHz 78 dB.
CW Decodificador, manipulador A/B recto/iámbico.
VFO A/B + y Split, y conmutación del filtro de banda de relé correspondiente.
Compatibilidad con CAT (subconjunto TS480): puede transmitir audio, claves y mostrar texto mediante CAT.
Probablemente sea el transceptor SDR/SSB independiente más económico y fácil de construir. Gran simplificación. Simplifica el circuito QCX original (reduce los componentes de instalación en un 50%, no requiere bobinados de transformador complejos ni procedimientos de alineación) y es más versátil.
Color: Negro
Material: Plástico
Tamaño: 80 x 40 x 100 mm

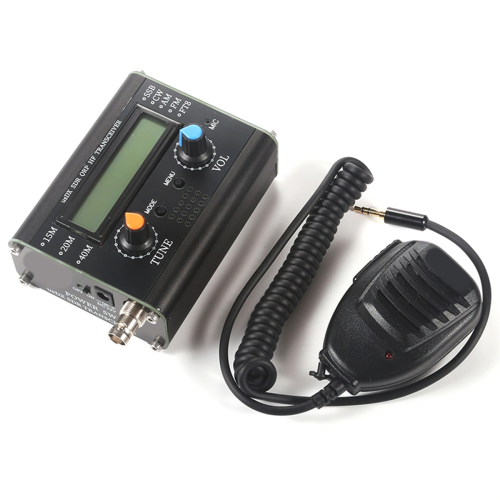

Contenido del paquete:
1 * Receptor
1 * Micrófono

Solo se incluye el contenido del paquete mencionado. Otros productos no están incluidos.
Nota: Debido a la reflexión de la luz y a las diferentes pantallas, el color del artículo en la imagen puede variar ligeramente del color real. El margen de error permitido en la medición es de +/- 1-3 cm.
