100 pièces d'inserts filetés M30,5 SUS304 en acier

Description de 100 pièces d'inserts filetés M30,5 SUS304 en acier

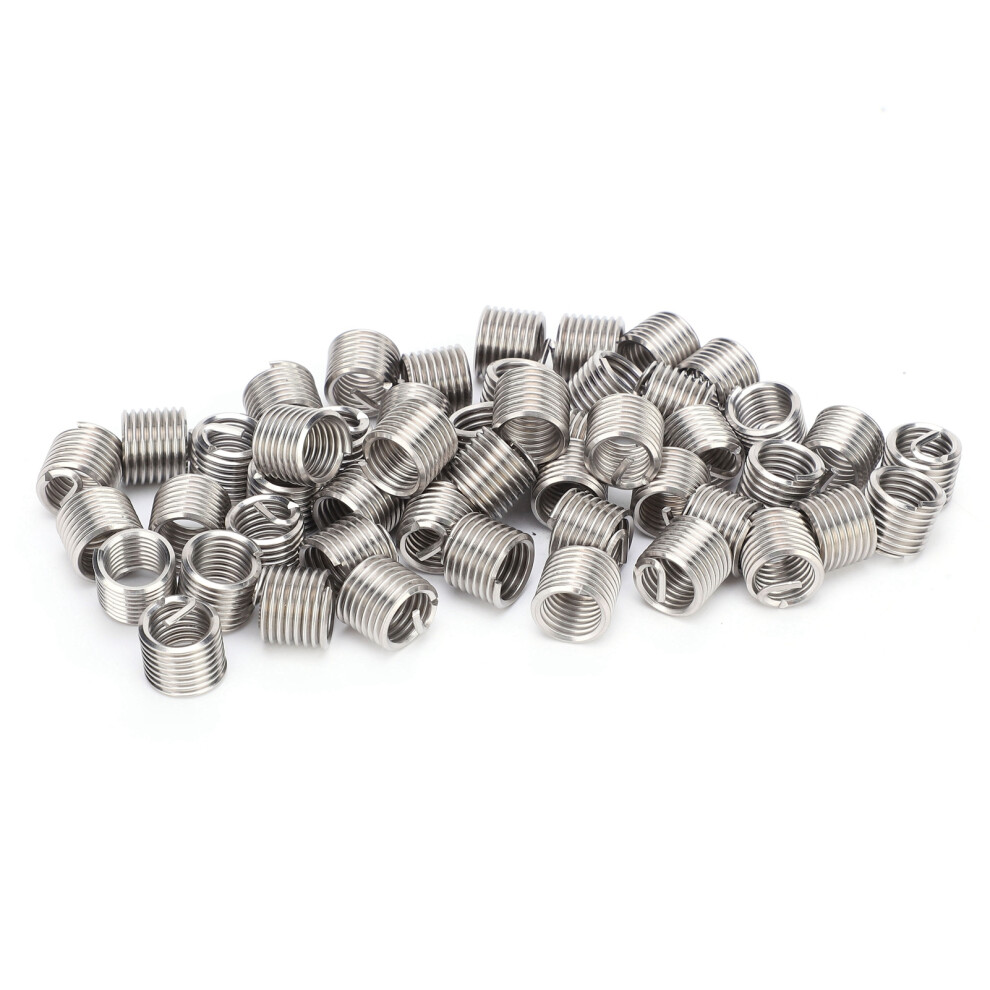

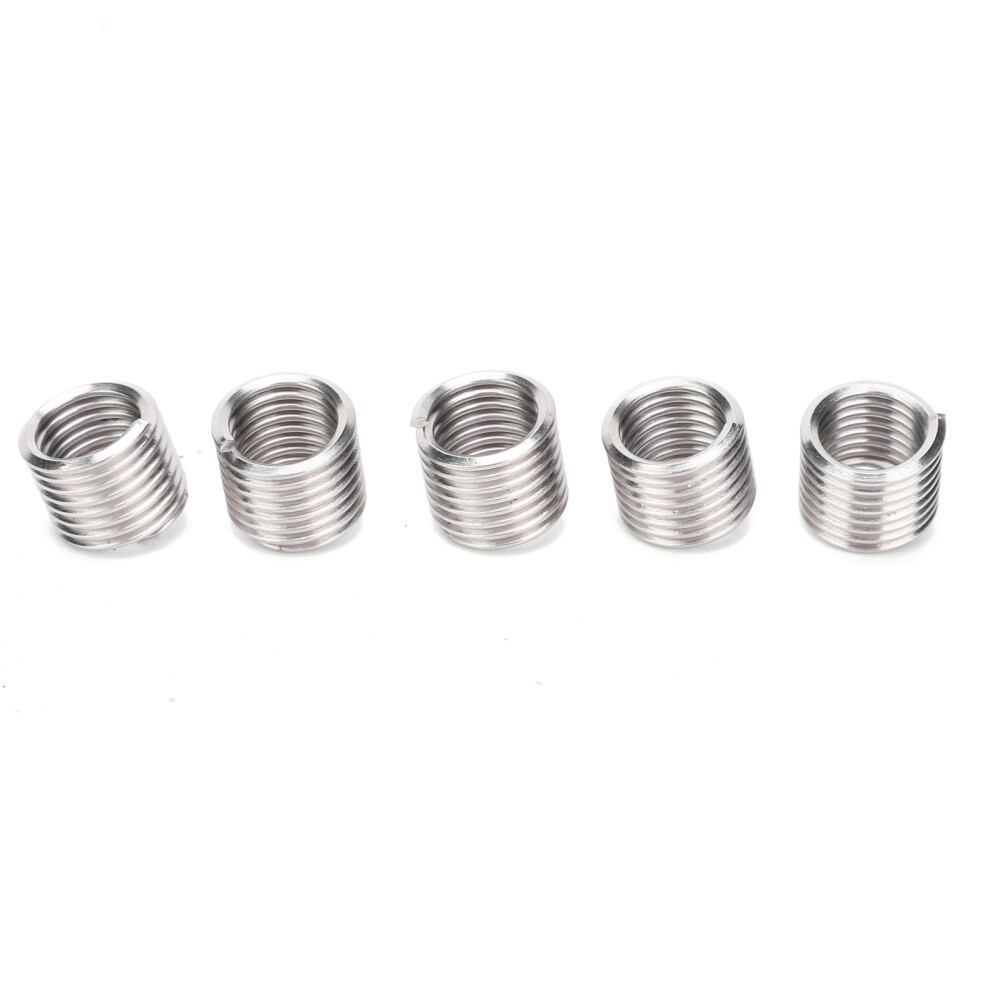

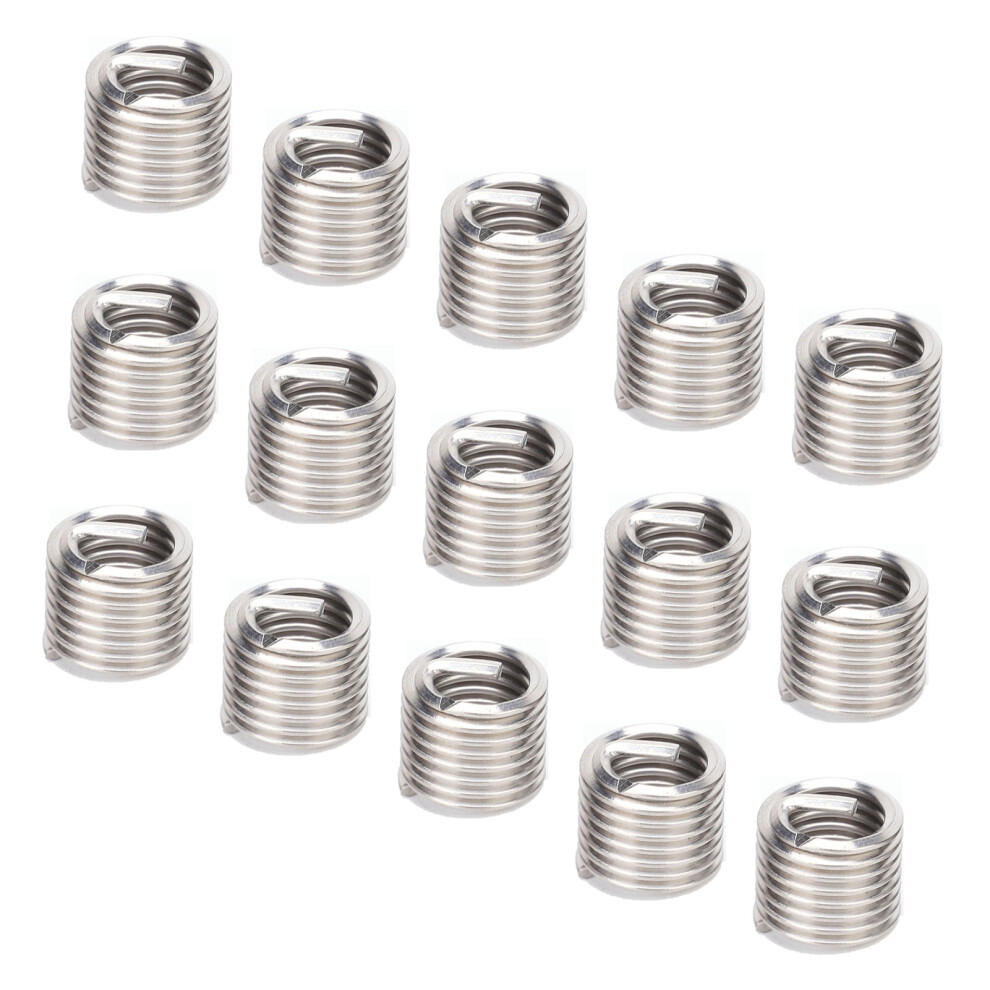

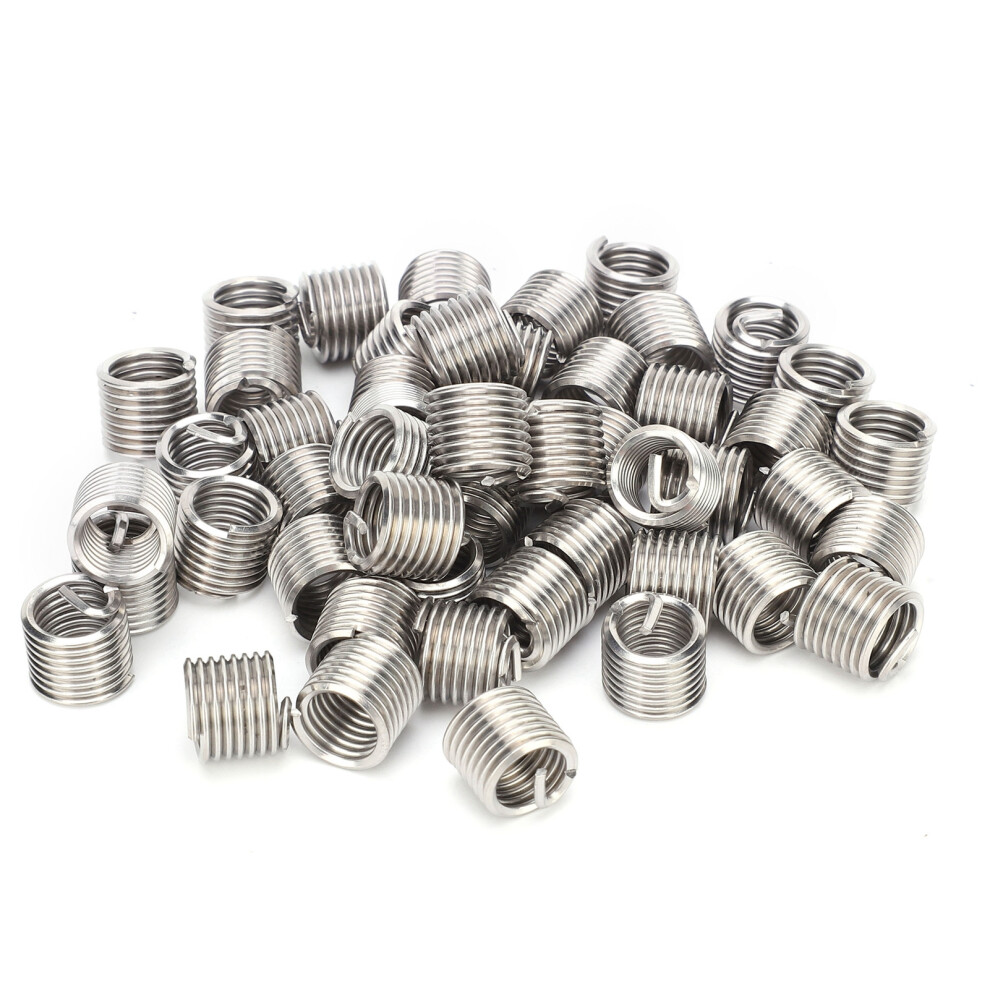

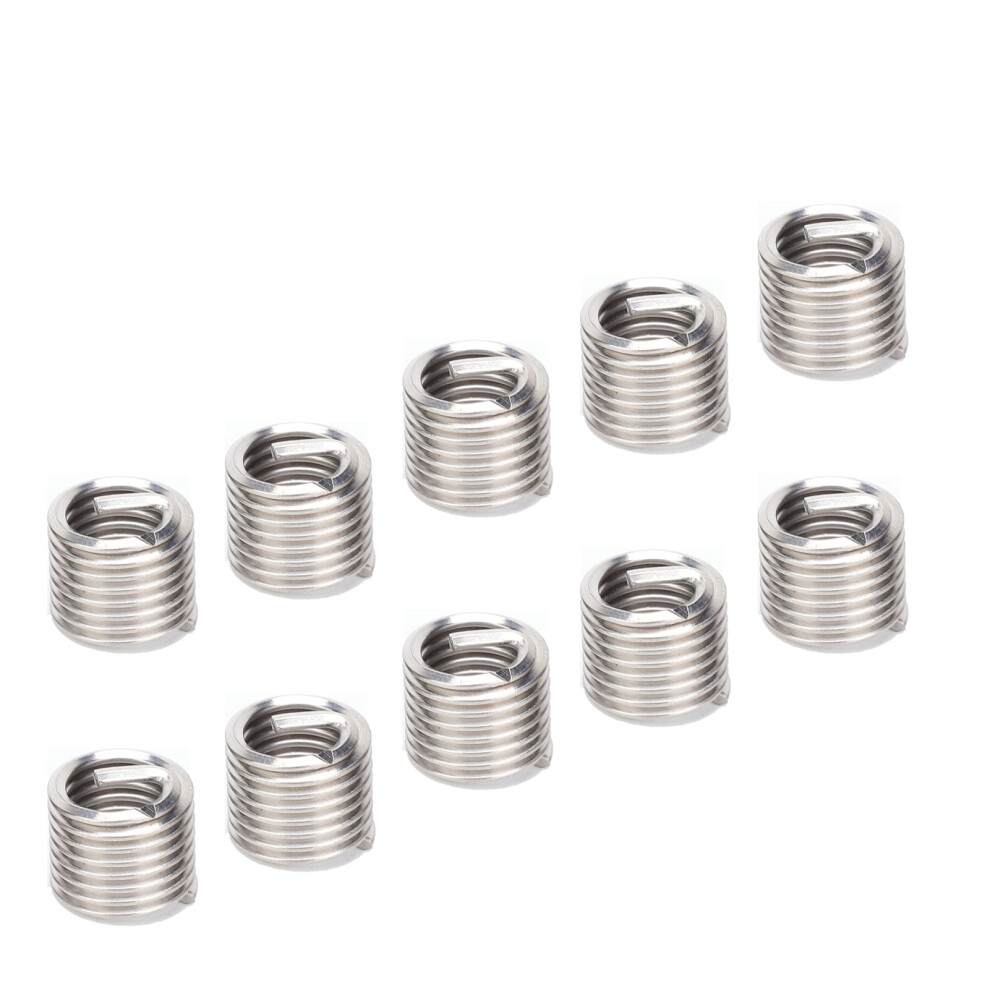

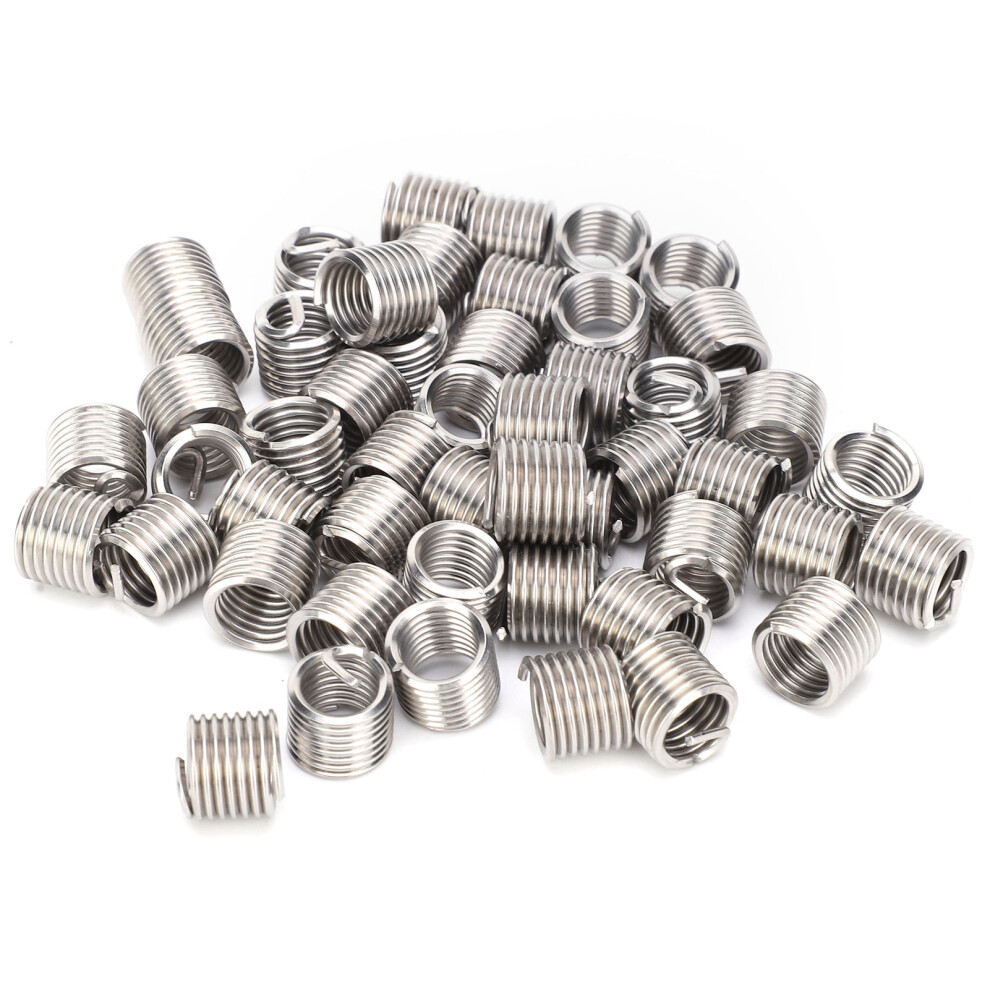

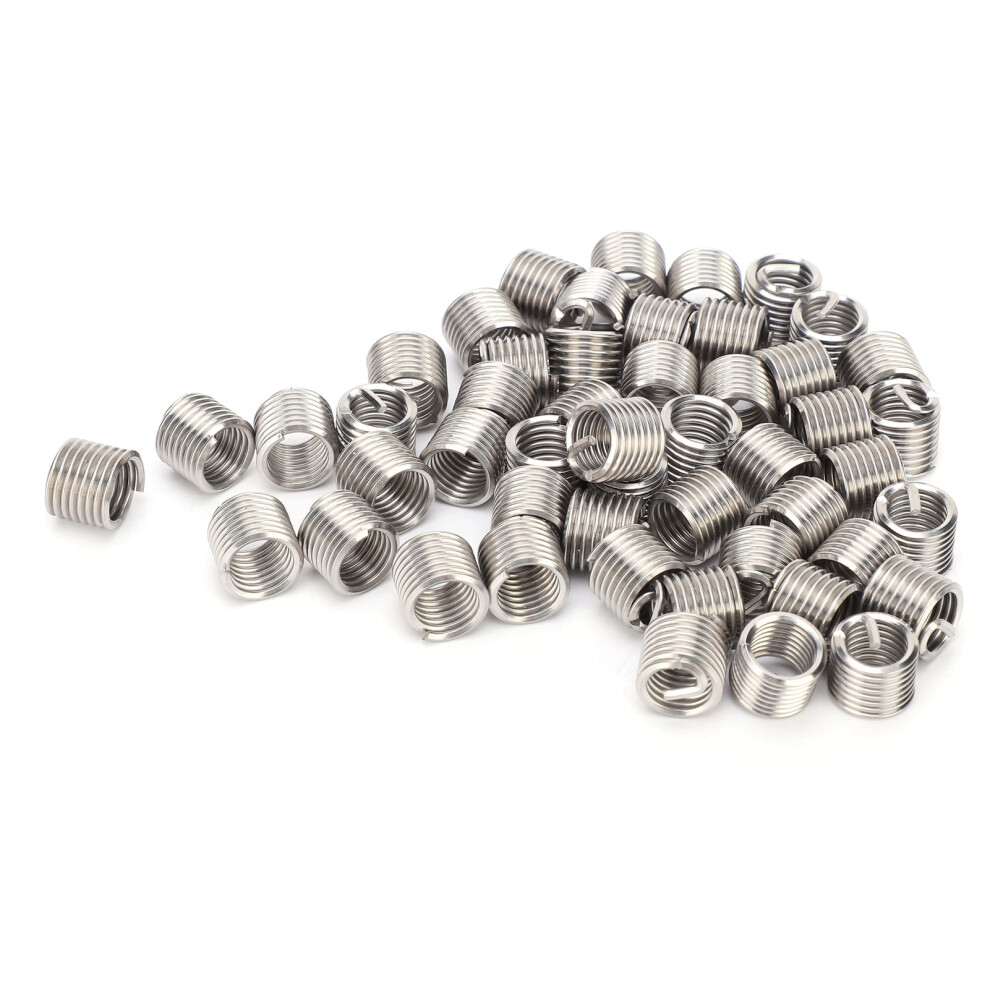

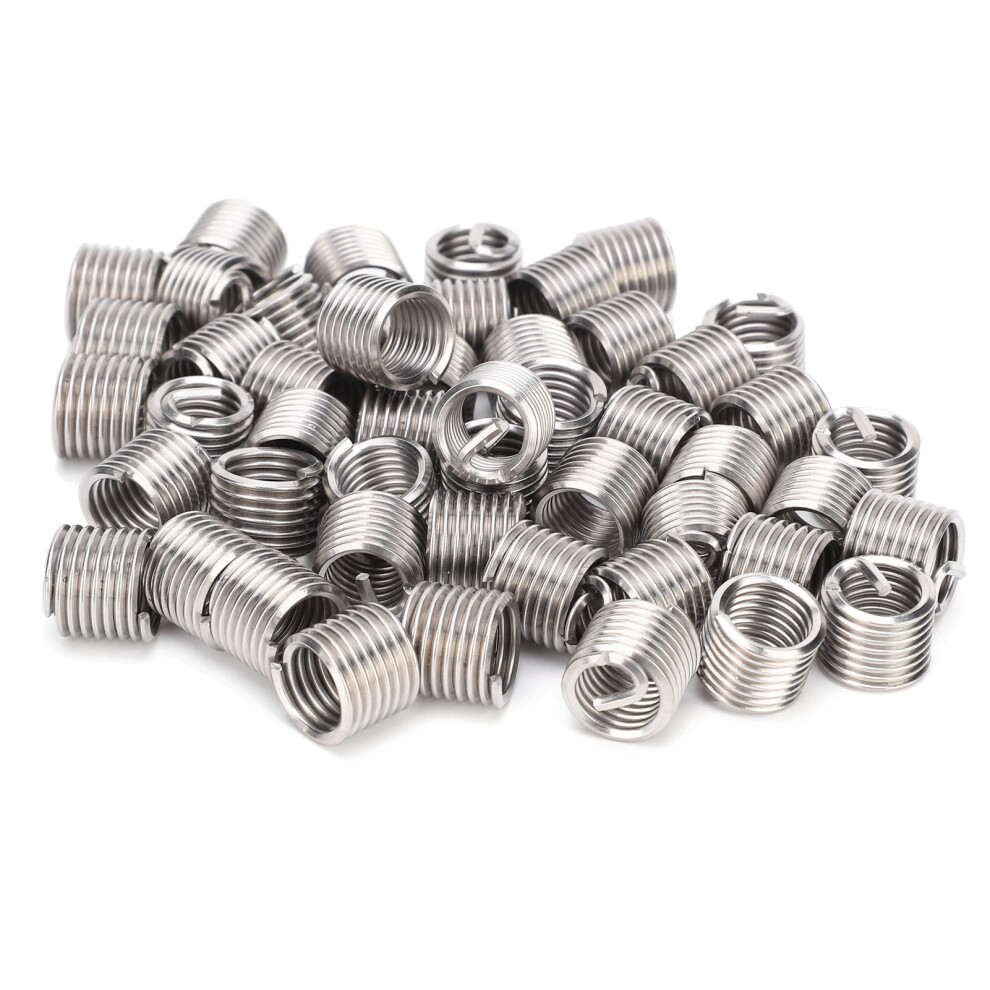

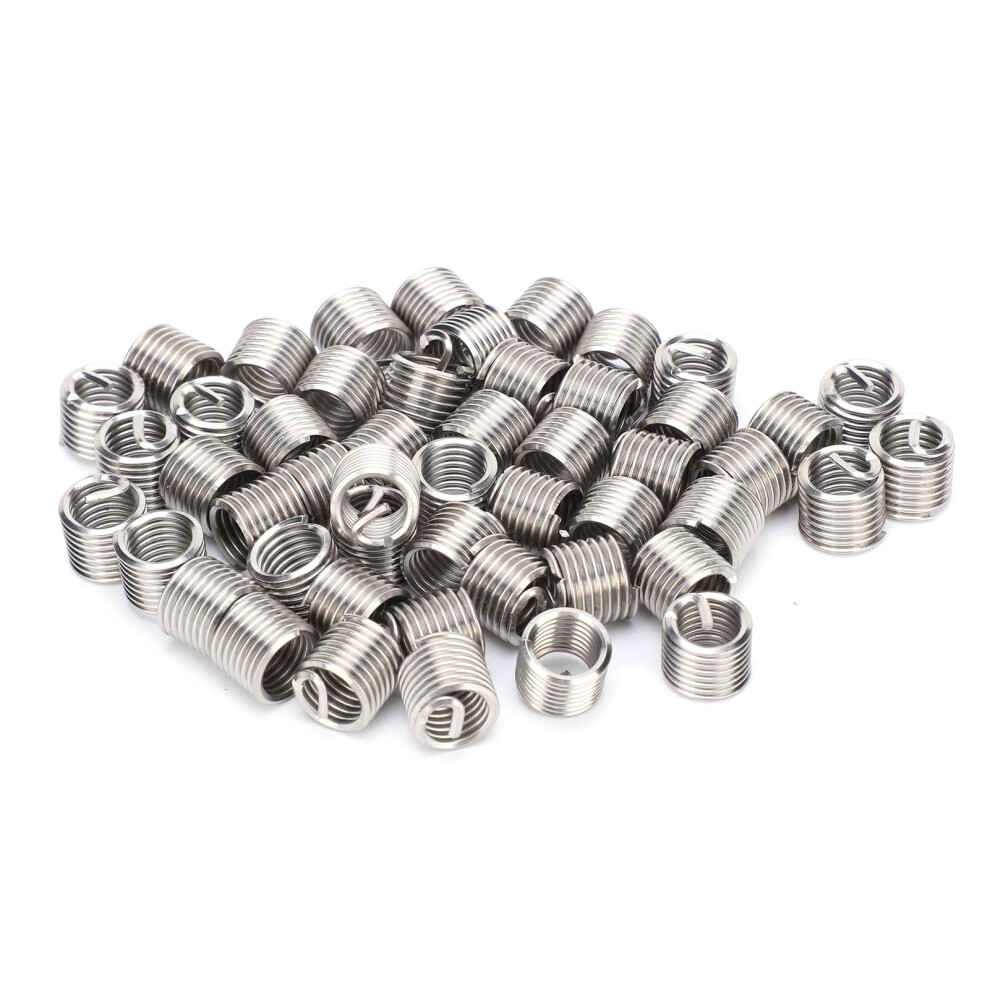

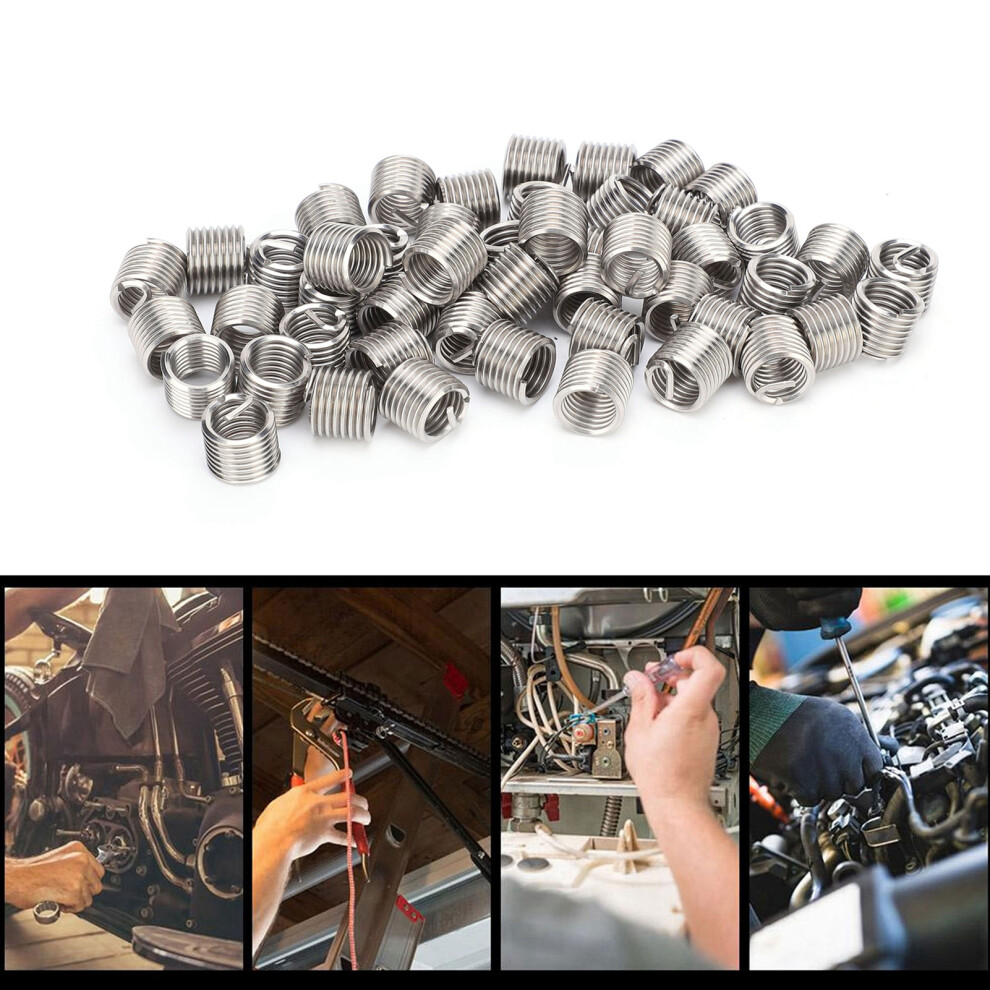

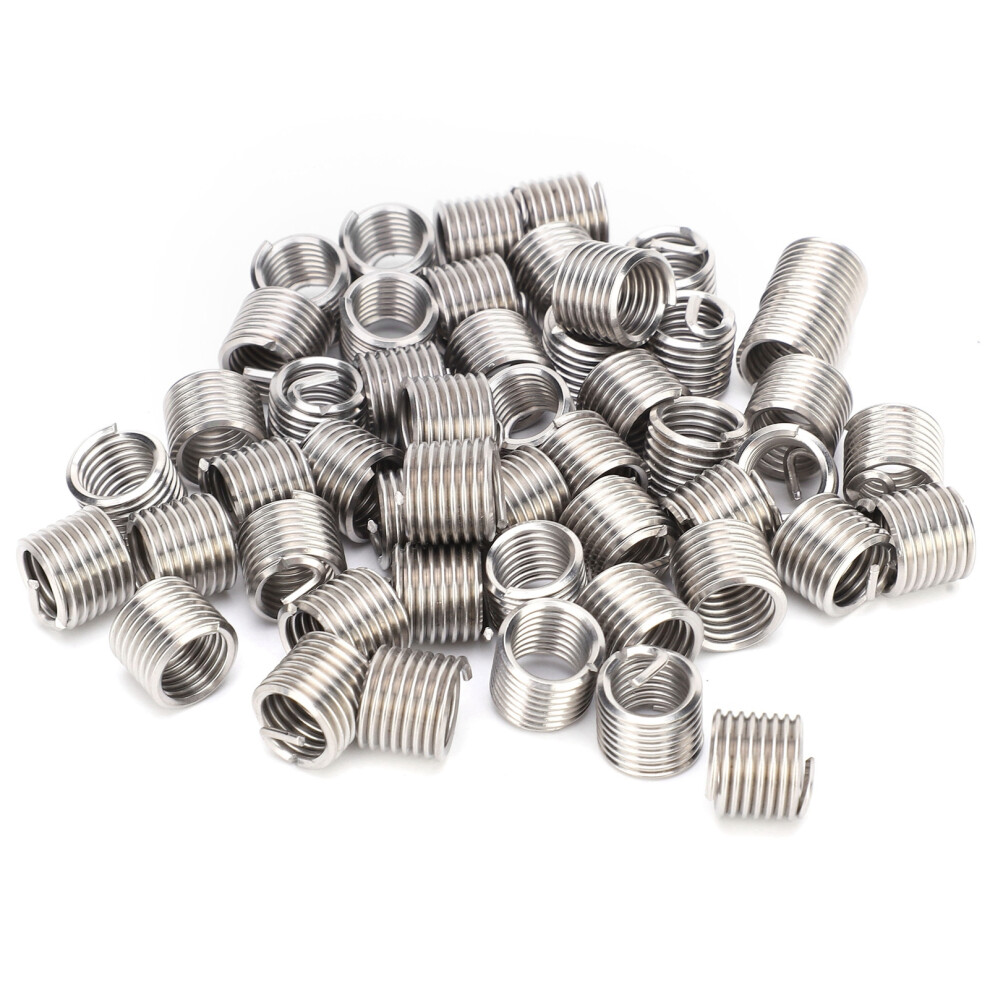

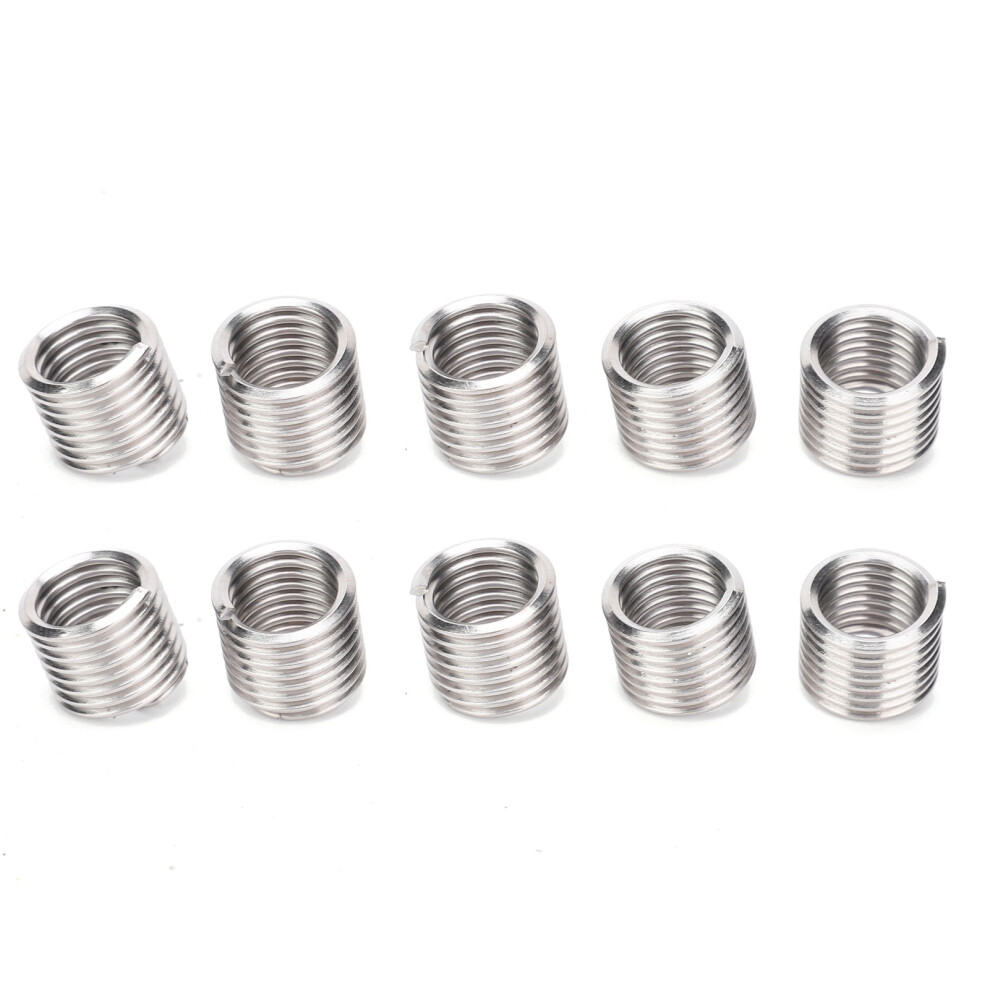

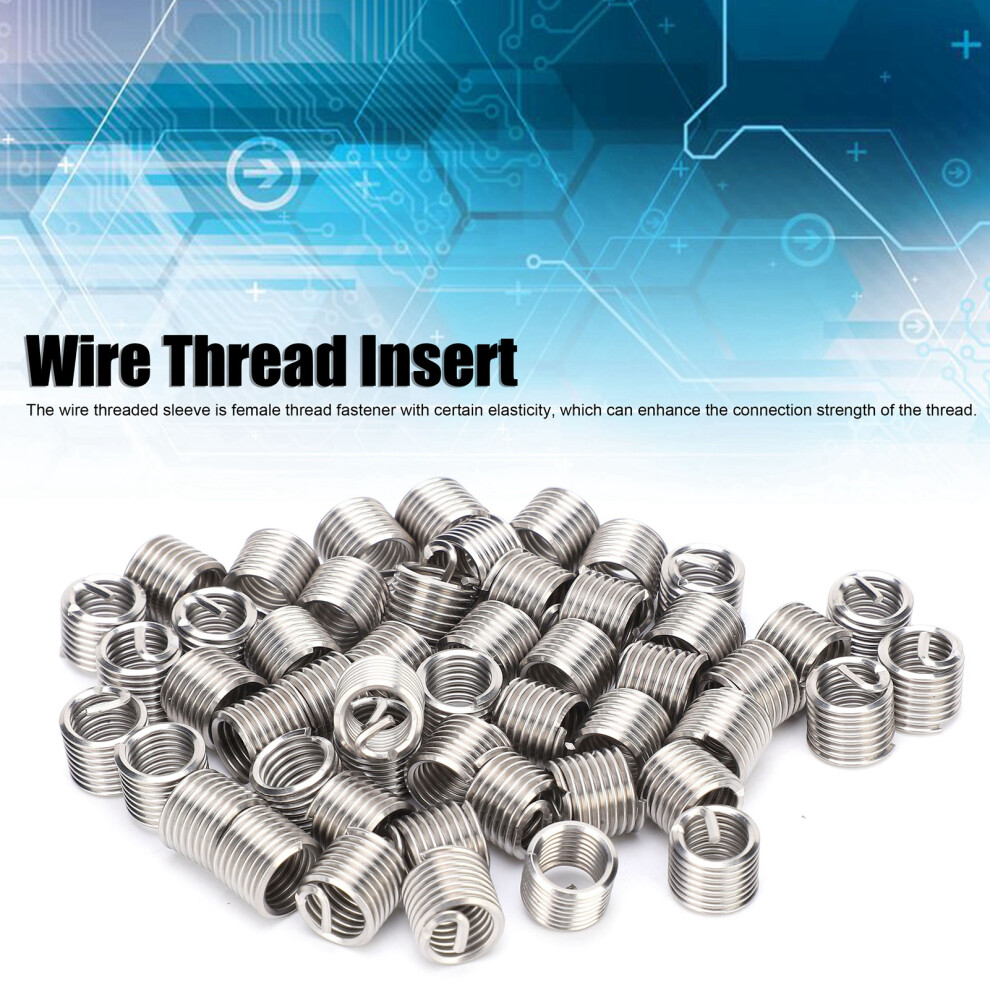

100 pièces d'inserts filetés mâle/femelle, écrou réducteur, outil de réparation, attache-fil en acier inoxydable, M3x0,5 1,5D
Type d'article : Inserts filetés
Matériau : SUS304
Modèle : M3x0,5
Spécification du filetage : M3x0,5 (mm)
Diamètre extérieur avant installation : Env. 3,7 ~ 4 mm / Env. 0,1 ~ 0,2 po
Diamètre du foret de perçage pour l'installation : Env. 3,1 mm / Env. 0,1 po
1D/1,5D/2D/2,5D/3D :
Longueur après installation : Env. 3 mm / 0,1 po
4,5 mm / 0,2 po
6 mm / 0,2 po
7,5 mm / 0,3 po
9 mm / 0,4 po
Nombre de tours avant installation : 4,2/6,8/9,4/12/14,6
Description de la spécification : Par exemple : M3x0,5x1,5D, ce qui signifie que, après que l'ensemble de vis est terminé, le filet femelle est M3, le pas est 0,5, et la longueur est 1,5D (la longueur fait référence à 1,5 fois le diamètre, soit 1,53=4,5 mm). La longueur ici se réfère à la longueur après installation.
Comment faire :
1. Perçage
Utilisez le foret de la taille indiquée dans le tableau des paramètres de l'insert fileté pour percer le trou. Veillez à ne pas percer le trou en forme de cône. Les copeaux générés par le perçage doivent être soufflés à l'air comprimé. Après perçage, la profondeur du contreforage ne doit pas dépasser 0,4 du pas. Un contreforage trop profond n'est pas favorable au vissage de l'insert fileté.
2. Taraudage
Utilisez des tarauds spéciaux pour inserts filetés hélicoïdaux afin de tarauder. La profondeur du taraudage doit dépasser la longueur d'installation des inserts. Après taraudage, utilisez un pistolet à air comprimé pour évacuer les débris. Lorsque la précision du filetage est élevée, vérifiez le trou de fond taraudé à l'aide d'une jauge spéciale de fond pour inserts filetés hélicoïdaux.
3. Installation
Placez la douille-fil métallique dans la clé d'installation (figure 5 à droite), insérez la queue de la douille d'installation dans la rainure de la tige guide de la clé d'installation, et tournez la poignée de la clé d'installation pour visser la douille dans le trou de vis. Pour l'installation d'inserts filetés à pas M14x2 ou plus, vous pouvez utiliser l'outil simple de rainurage de type « T » pour l'installation ; Note : Pendant l'installation et le serrage des inserts, il ne faut exercER de pression dans la direction verticale afin d'éviter le saut des dents. La méthode correcte consiste à visser lentement dans le sens de rotation du filetage.
4. Retrait de la poignée (casser le manche de montage)
Utilisez un casse-manette pour casser la poignée de montage. Utilisez environ 200 g de noix de coco pour frapper le casse-manette instantanément, et la poignée peut être retirée. N'utilisez pas la clé de montage pour tourner dans le sens opposé. Ne cassez pas la poignée de montage. Cette situation est très fréquente. En conséquence, la queue du mandrin s'est cassée et le fil a été arraché.
5. Dévisser
En cas de problèmes d'installation lors de l'insertion des inserts filetés hélicoïdaux (par exemple saut des dents), l'insert doit être retiré, et un extracteur de douille spécial doit être utilisé pour retirer l'insert.
