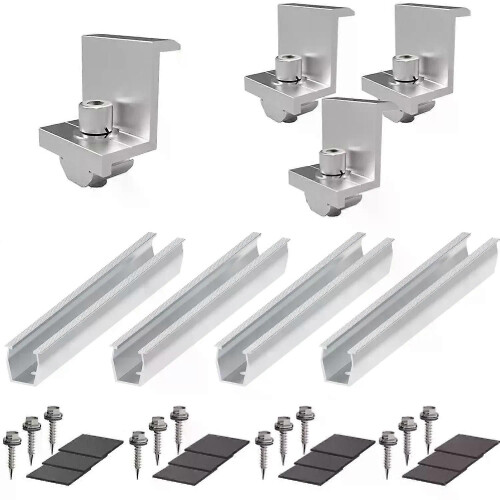

(A) Support de fixation en aluminium pour module de panneau solaire, rail de fixation trapézoïdal pour

Description de (A) Support de fixation en aluminium pour module de panneau solaire, rail de fixation trapézoïdal pour

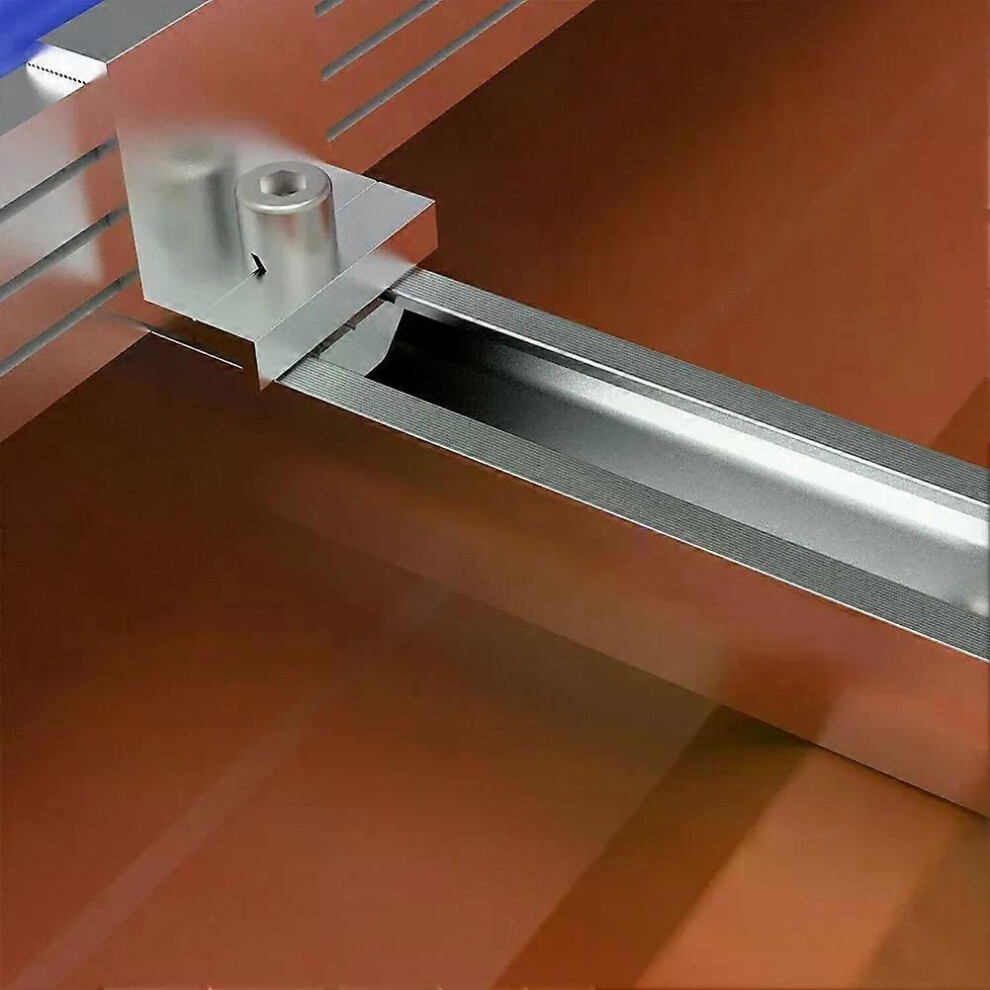

Caractéristiques : * Neuf et de haute qualité * Application : Rail court T20 pour le montage de panneaux photovoltaïques sur tôle trapézoïdale. Sur toitures praticables en tôle trapézoïdale avec revêtement extérieur en tôle. * Matériau des profilés T20 : alliage d'aluminium AL6005-T5, 1,00 kN * Exigences : épaisseur minimale de la tôle trapézoïdale : acier 0,5 mm / aluminium 1,00 mm. * Bonne répartition de la charge statique. Ce type d'installation réduit l'effet de succion sur la peau extérieure de la couverture de toiture dû au poids du système photovoltaïque. *Pas de transport de barres de profilé longues - adaptées à l'espacement des bourrelets des tôles de profilé. *Les sections de profilé sont pré-perforées et recouvertes d'un ruban d'étanchéité. Montage 1. Division de la toiture en fonction des dimensions des modules. 2. Aligner la première rangée à l'aide d'un cordeau à tracer. 3. Placer le support T20, pré-percer avec un foret à tôle de 5,00 mm et fixer avec 4 rivets aveugles. Autre possibilité : fixer avec des vis à tôle fines sans pré-perçage. 4. Placer les rangées suivantes à l'aide d'un gabarit en bois. Après 10 rangées, vérifiez à nouveau le sens d'alignement avec une ficelle. Détails : *Matériau : Alliage d'aluminium *Couleur : Argent Style : 2 rails + 2 fixations centrales, 4 rails + 4 clips d'extrémité Dimensions des rails : 200 mm Fixation centrale : pour panneaux solaires de 30 mm, pour panneaux solaires de 35 mm Fixation d'extrémité : pour panneaux solaires de 30 mm, pour panneaux solaires de 35 mm Remarque : Choisissez la taille de fixations centrales et d'extrémités correspondant à l'épaisseur de votre panneau solaire. Contenu de l'emballage : 2 rails (avec joints et vis) + 2 fixations centrales Ou 4 rails (Avec accessoires : joint + vis) + 4 colliers de serrage Remarque : 1. La couleur réelle de l'article peut légèrement différer des images affichées sur le site web en raison de nombreux facteurs tels que la luminosité de votre écran et l'éclairage. 2. Veuillez prévoir une légère marge d'erreur pour les mesures manuelles. [OnBuy.com]
