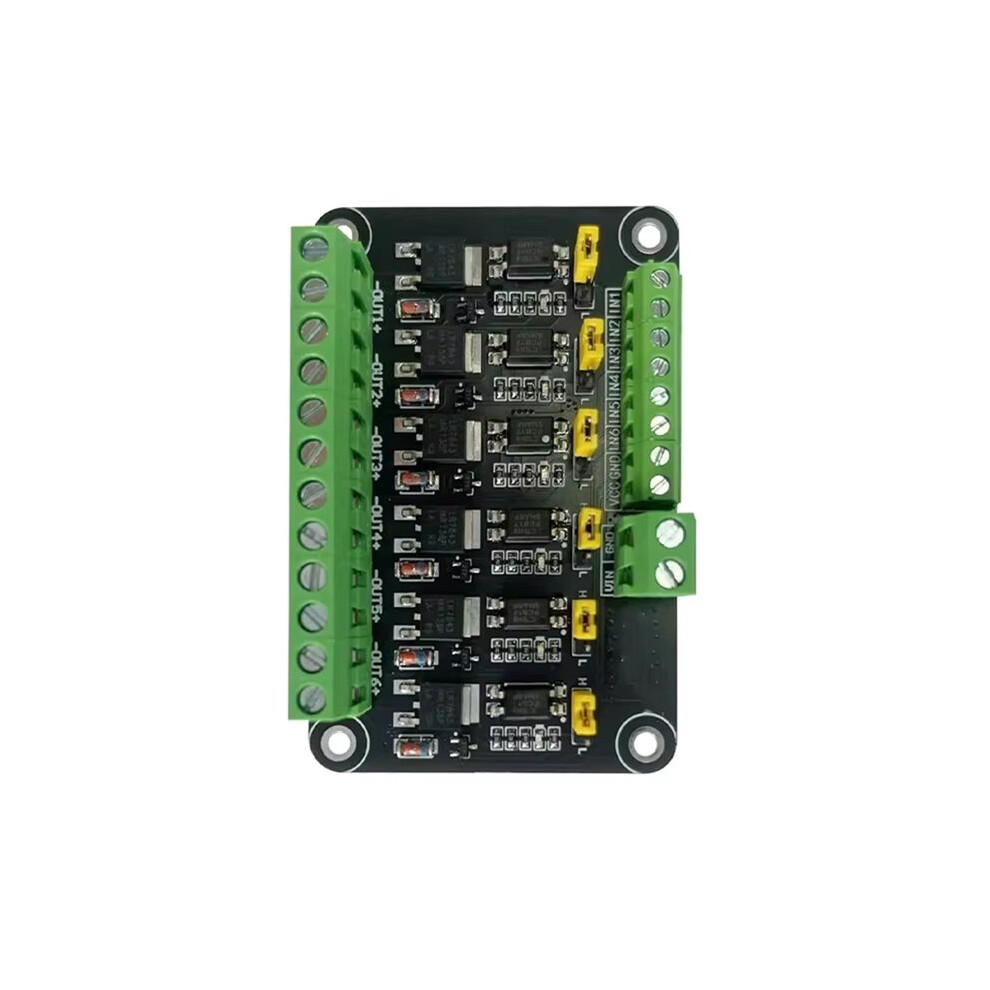

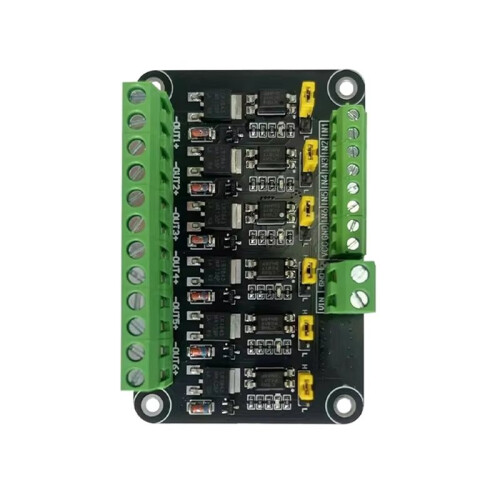

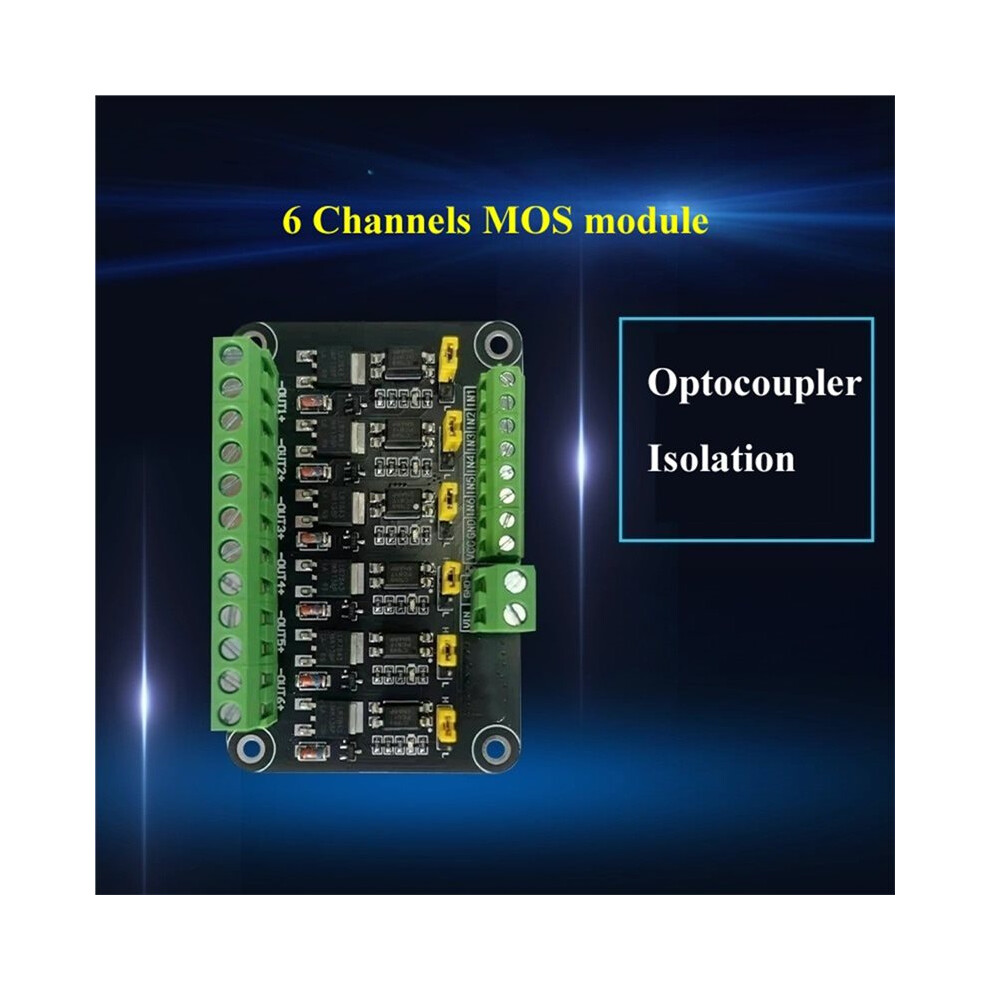

Carte de Commande D'Amplificateur PLC pour Module MOS/Microcontrôleur 6 Canaux 5 V

Description de Carte de Commande D'Amplificateur PLC pour Module MOS/Microcontrôleur 6 Canaux 5 V

Se connecte à une alimentation CC 5 V (3,3 V) pour un fonctionnement fiable.
Permet de contrôler les appareils CC haute puissance tels que les moteurs, les ampoules et les rubans lumineux LED.
L'entrée PWM permet un contrôle précis de la vitesse du moteur et de la luminosité de la lumière.

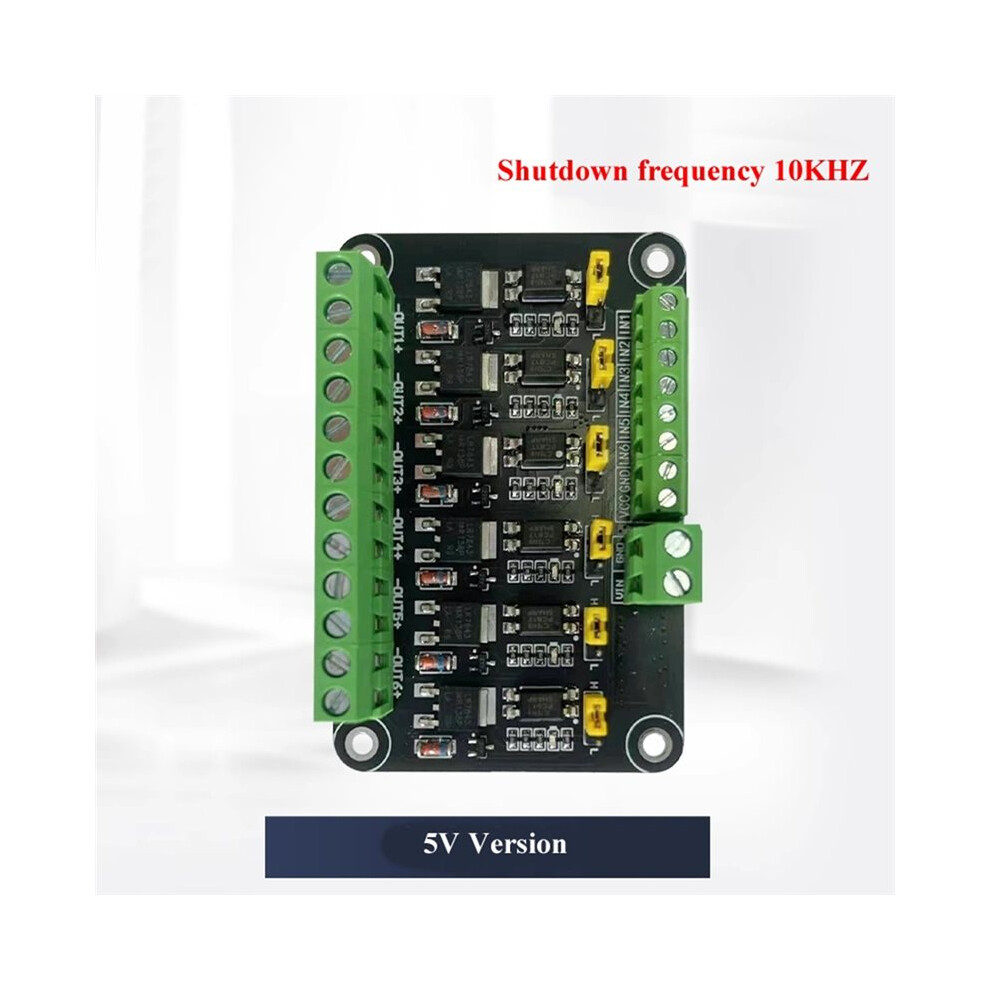

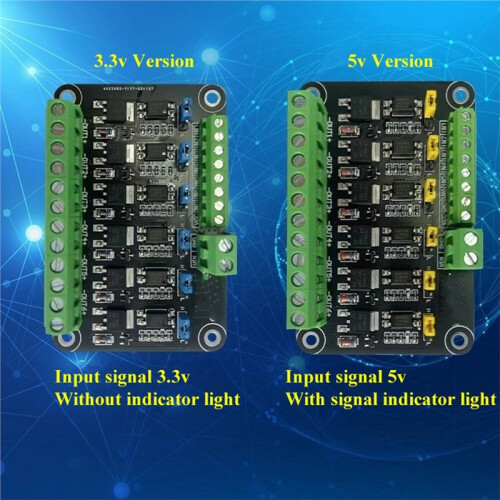

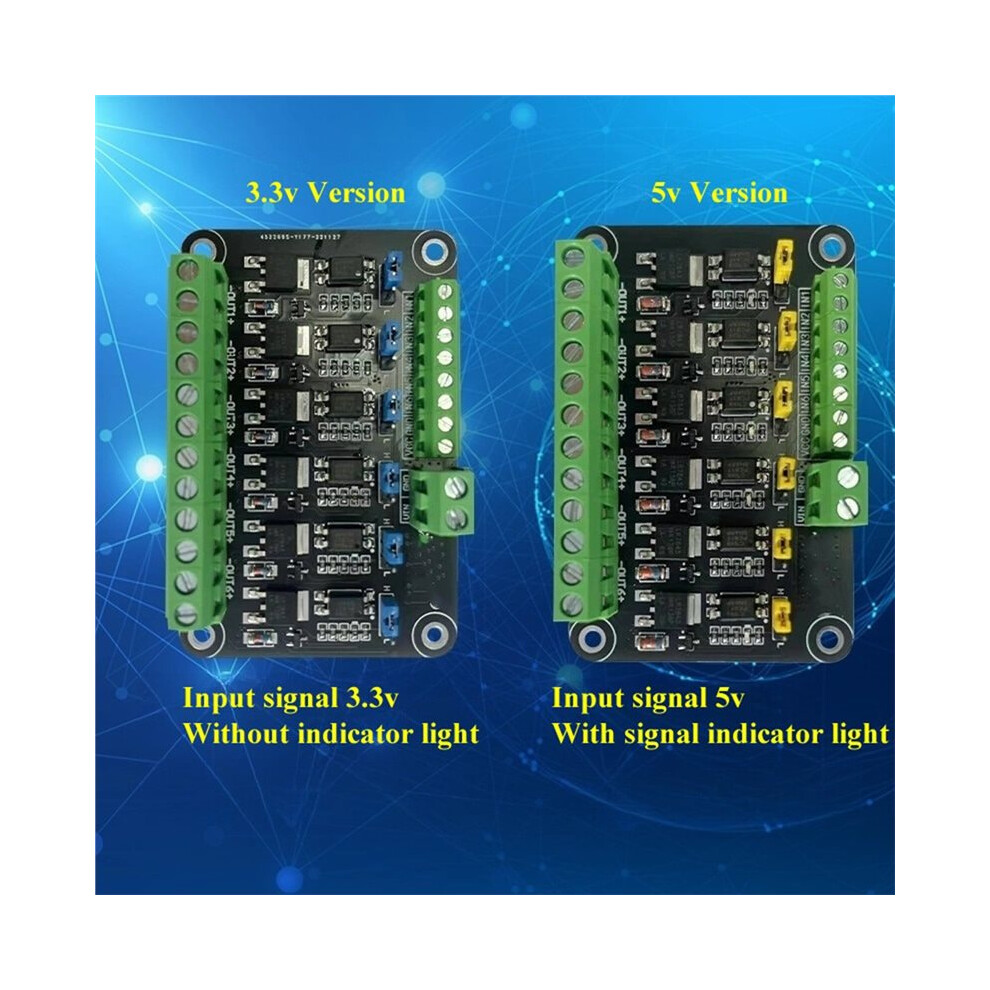

Un voyant lumineux est inclus dans la version 5 V pour signaler l'état actif.
La borne GND doit être reliée à la terre en même temps que la borne de signal ; parmi les fonctionnalités supplémentaires, note la compatibilité avec les microcontrôleurs et les automates programmables.

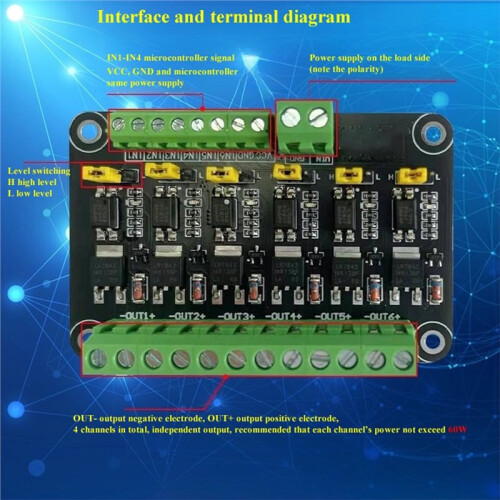

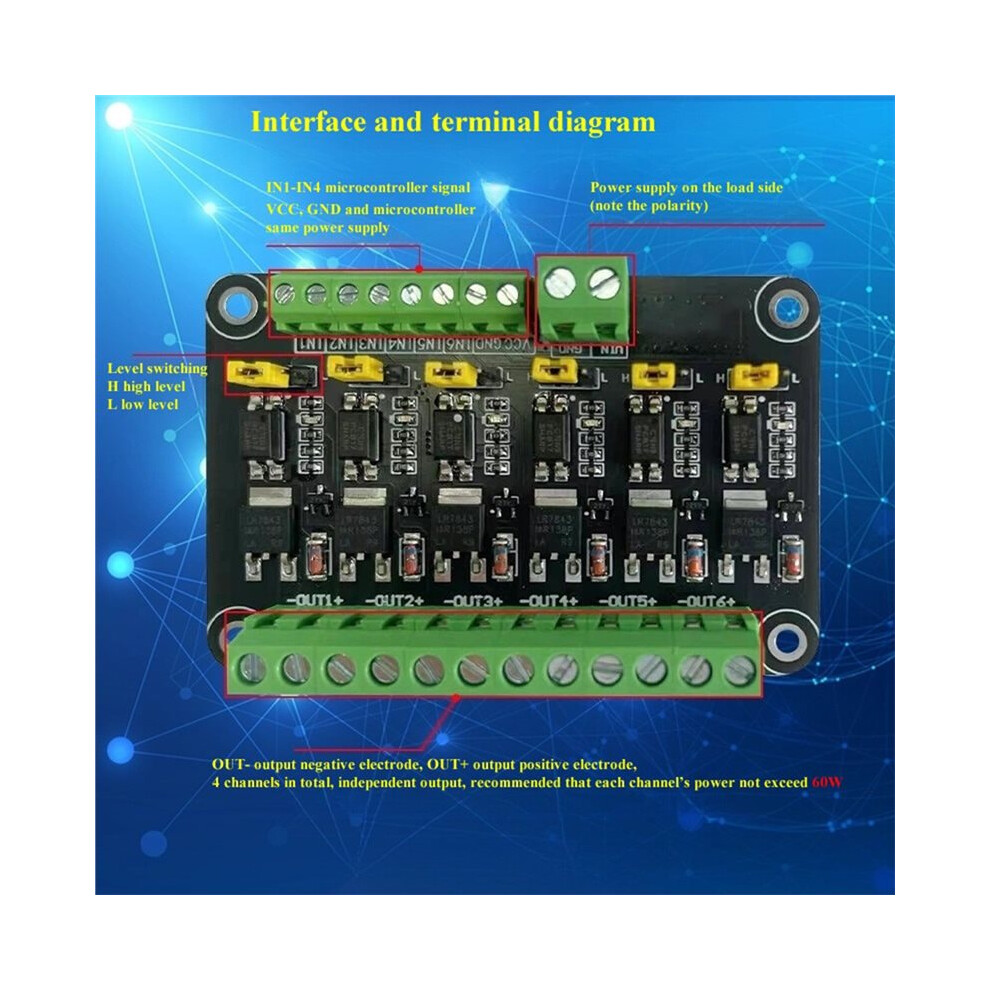

1 VCC : Connectez le pôle positif de l'alimentation CC 5 V (3,3 V).
2 GND : Connectez le pôle négatif de l'alimentation CC 5 V (3,3 V), qui doit être mis à la terre avec la borne de signal.
3 in1-IN6 : Connexion au port d'E/S d'un microcontrôleur ou d'un automate programmable.
4. Cavalier H/L : H correspond au niveau haut, L au niveau bas et la borne centrale est la borne commune.
5 VIN : Alimentation côté charge, niveau CC positif.
6. Connectez les bornes de charge OUT1 à OUT6 au pôle positif du dispositif de charge et connectez la borne de charge GND au pôle négatif du dispositif de charge.
Couleur : Noir
Matériau : plastique
Spécifications : 5 V

Contenu de l'emballage :
1 * Module MOS
