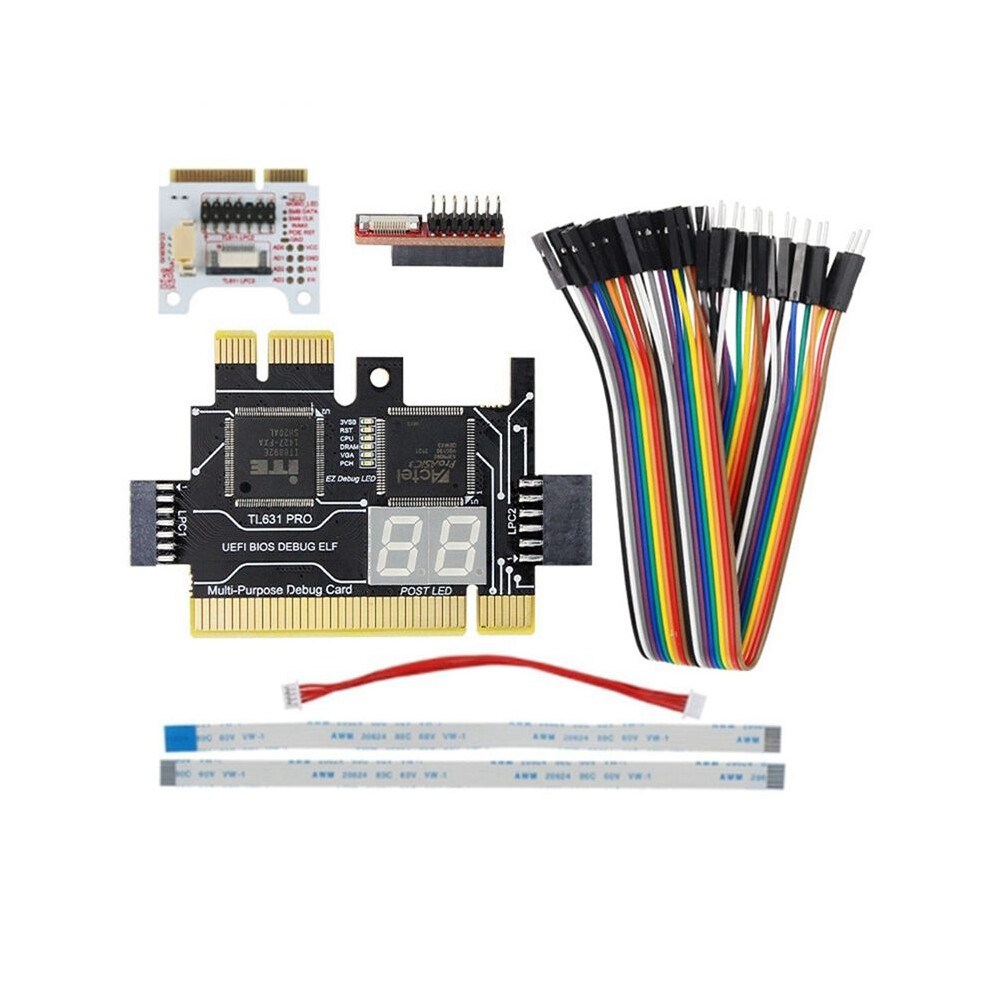

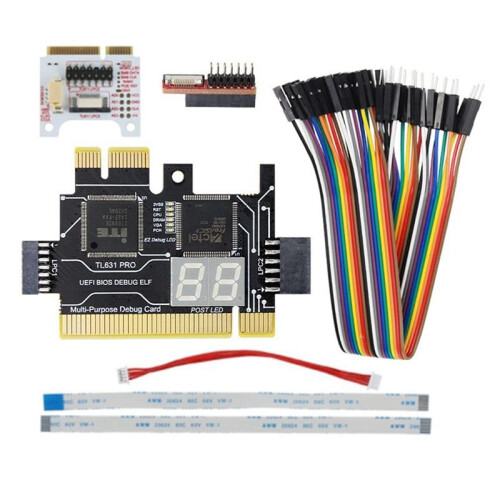

Carte de Diagnostic TL631 Pro LPC-DEBUG + Carte D'Extension PCI PCI-E Carte MèRe PCI-E Multifonction

Description de Carte de Diagnostic TL631 Pro LPC-DEBUG + Carte D'Extension PCI PCI-E Carte MèRe PCI-E Multifonction

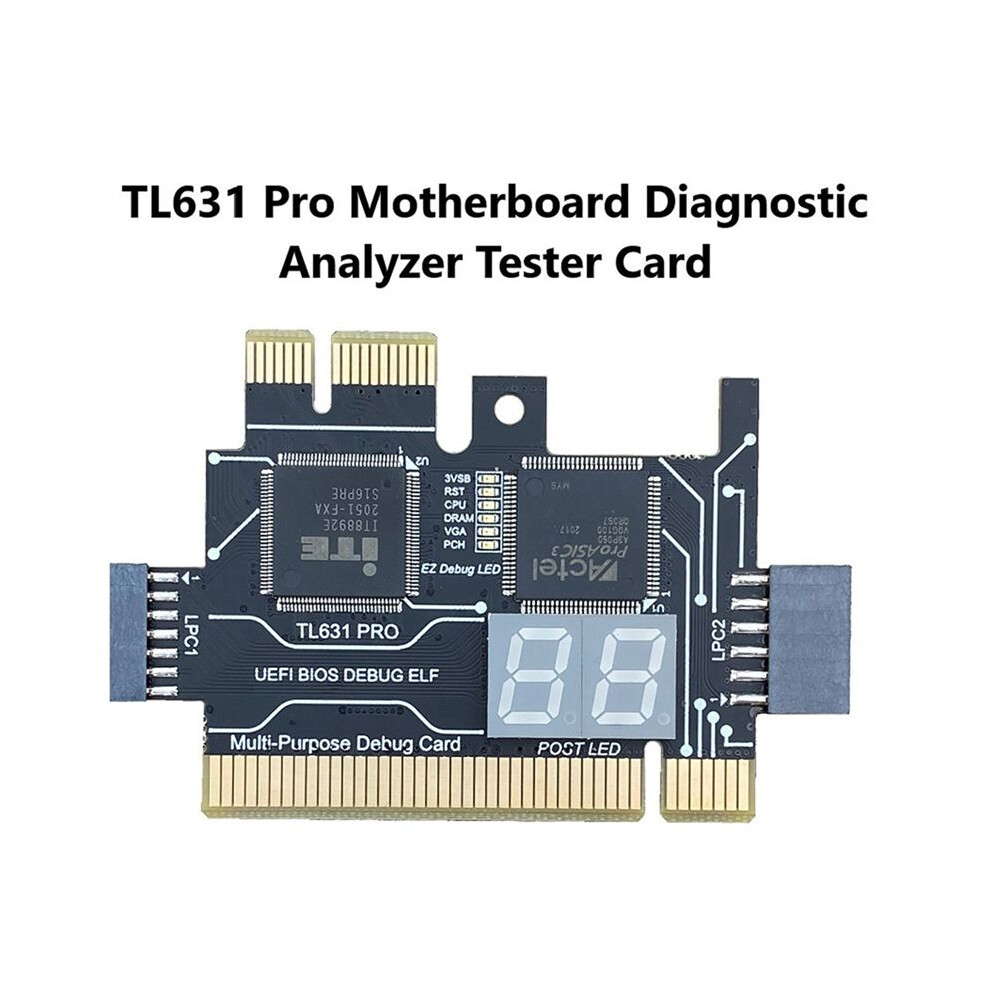

1. TL631 PROutilise la nouvelle puce de la série de mémoire flash Actel ProASIC3 de 130 nanomètres avec un nouveau système pur. Héritez du style de langage de conception familial.
2. Module de lecteur Gemini : module de pilote de type BGA, conception de partie cachée.
3. La carte TL631 PRO ne voit aucune résistance ni capacité, elle est belle et généreuse. Utilisez-le librement.
4. Tube numérique patch intégré : tube numérique de liaison auto-développé, noyau LED, lumineux et confortable, sens fin et scientifique. Différents lots, l'apparence et la couleur du produit peuvent être différentes, n'affectent pas l'utilisation. Couleur : Noir; Matériel : PCB; Description de l'interface TL631 Pro :

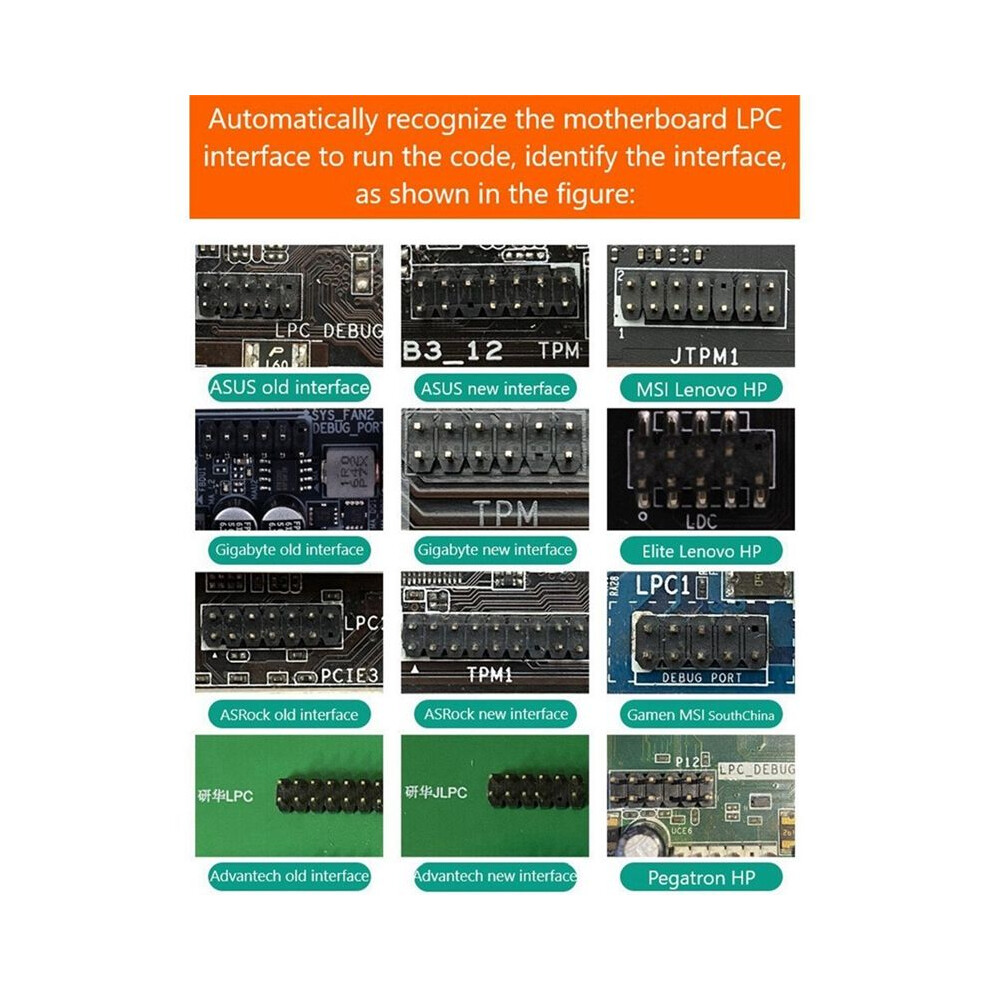

1 : canal haut débit partagé LPC1 = se connecter à l'interface LPC à petite broche 2.0 de la carte mère, module 2.0

(L'interface LPC3 d'extension du module peut connecter une carte de conversion PCIE pour ordinateur portable, une carte de conversion A-DEBUG, un ordinateur portable DEBUG-CON. EC-DEBUG).
2 : Canal PCI haut débit = prend en charge toutes les emplacements PCI.

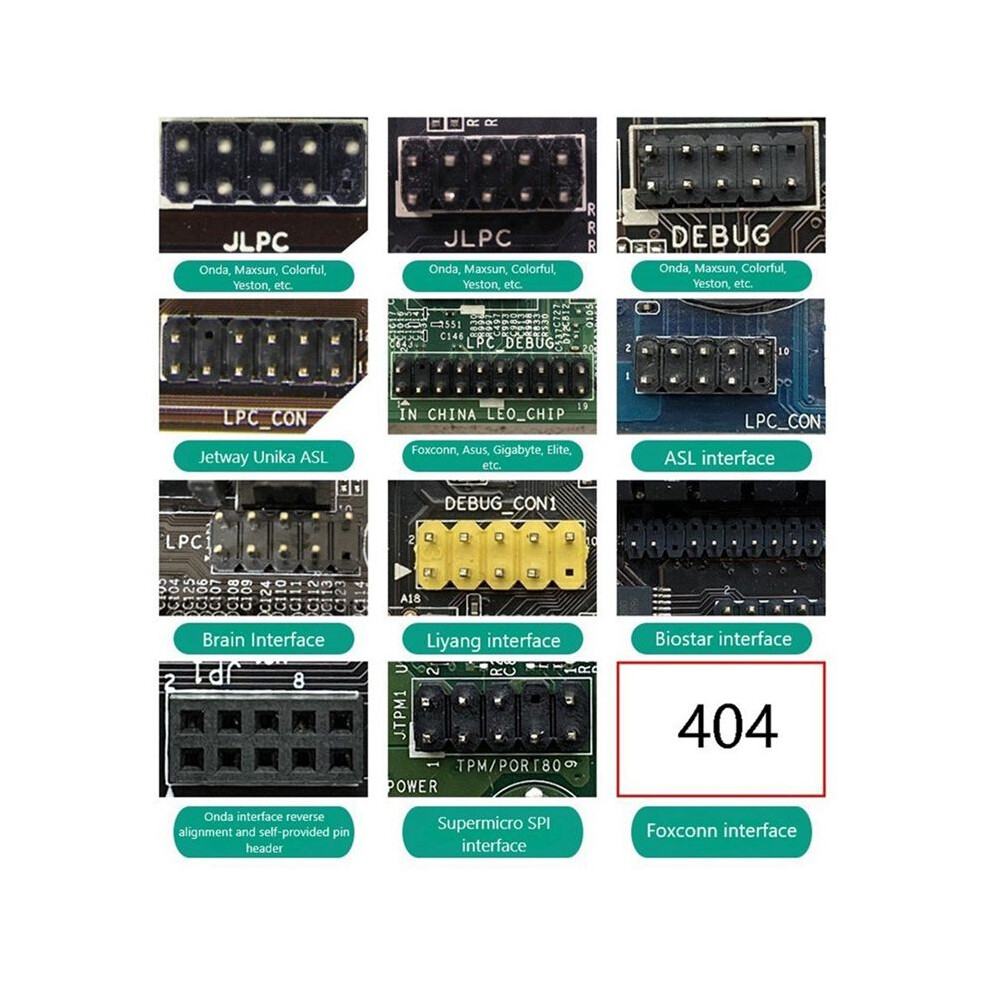

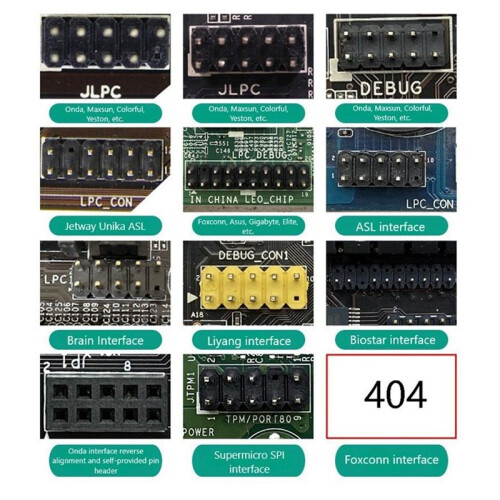

3 : Canal haut débit partagé LPC2 = connexion à l'interface LPC 2,54 broches large de la carte mère, COM-DEBUG. ASRock UART1, MSI JDP, -SPl.
4 : Canal haut débit PCIE X1 = prend en charge Gigabyte sans carte mère PCI (les autres marques ne le prennent pas en charge).
Indicateur d'alimentation 5:3VSB, pour détecter si l'alimentation est normale.
6 : Indicateur de réinitialisation RST, pour détecter si la réinitialisation de la carte mère est normale (uniquement lorsque PCI ou PCIE est inséré)
7 : Voyant CPU, pour détecter si le module CPU est normal.
8 : Indicateur de mémoire DRAM, pour détecter si le module de mémoire est normal.
9 : Voyant graphique VGA, pour détecter si le module de la carte graphique est normal.
10 : Voyant sud du PCH, pour détecter si le module sud est normal.
