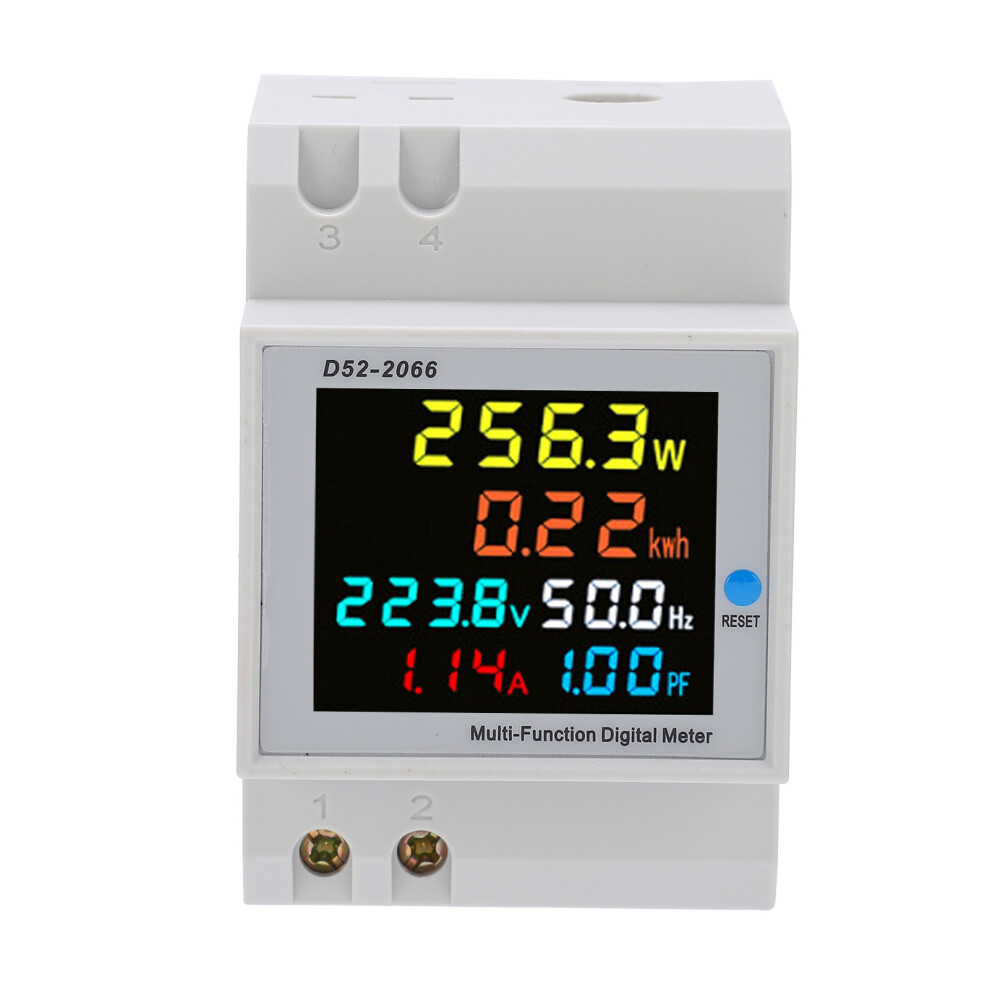

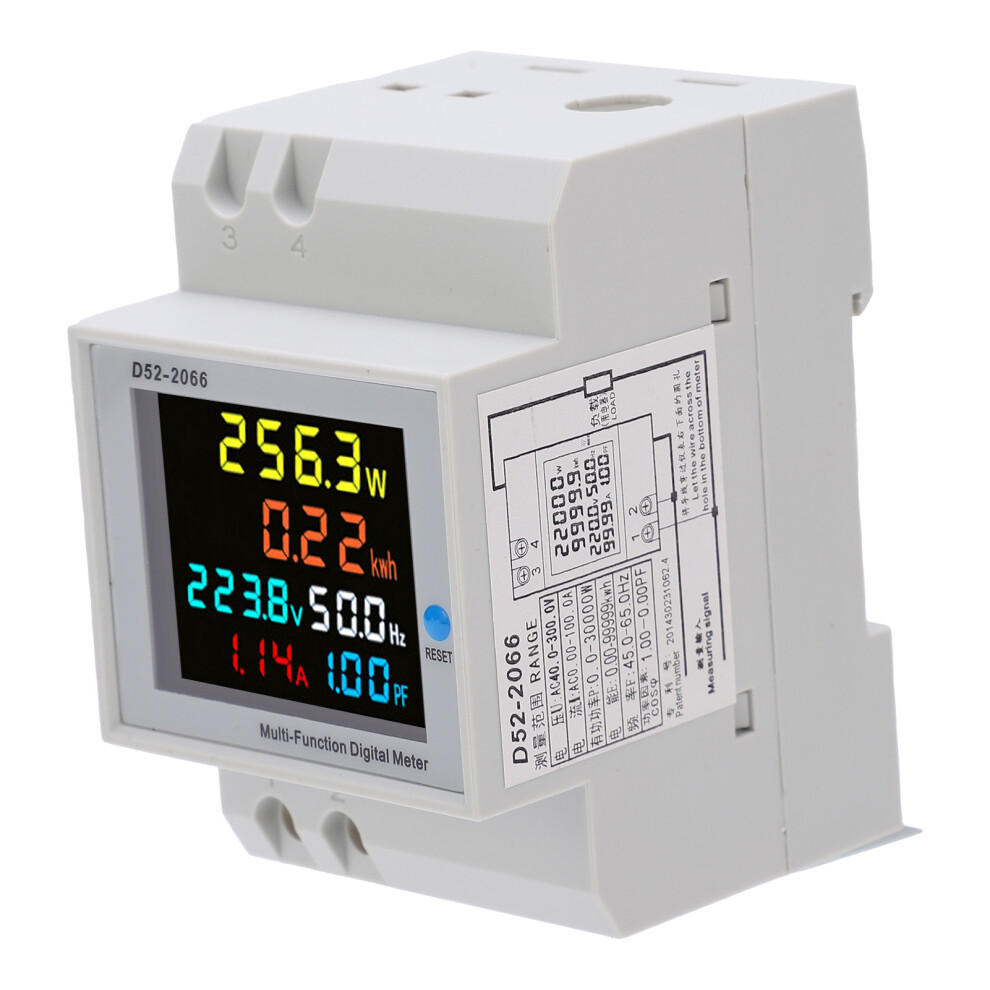

D52-2066 Compteur de wattheures sur rail ABS 100 A 220 V

Description de D52-2066 Compteur de wattheures sur rail ABS 100 A 220 V

D522066 Compteur watt‑heure domestique sur rail 220V, intelligent, monophasé, compteur d'énergie AC40.0300.0V
Type d'appareil : Compteur watt‑heure
Modèle : D52-2066
Matériau : ABS

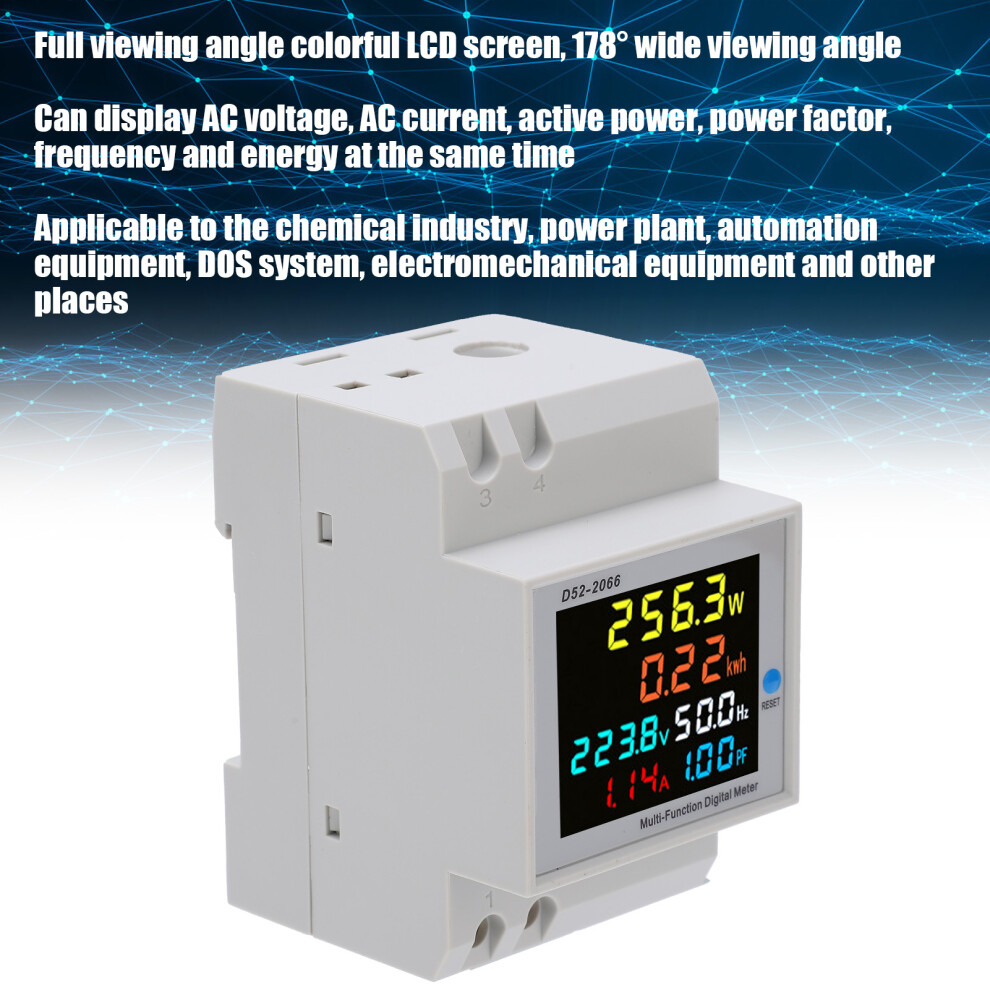

Utilisations : utilisé dans l'industrie chimique, les centrales électriques, les équipements d'automatisation, les systèmes DOS, les équipements électromécaniques et d'autres lieux
Précision de mesure : 1% 2
Gamme de mesure : Tension alternative : AC40,0-300,0 V, Courant alternatif : AC0-100,0 A
Résolution d'affichage du courant : 0,01 A
Fréquence : 45,0 Hz-65,0 Hz
Facteur de puissance : 0,00-1,00 PF
Puissance active : la plage de mesure est 0-30000 W, la résolution d'affichage entre 0-9999,9 W est 0,1 W, et le reste est 1 W
Énergie :
0-9999 kWh, 0-999,99 kWh, la résolution d'affichage minimale est de 0,01 kWh
1000,0-9999,9 kWh, la résolution minimale est de 0,1 kWh
10000-9999 kWh, la résolution minimale est de 1 kWh
Vitesse de mesure : environ 2 fois par seconde

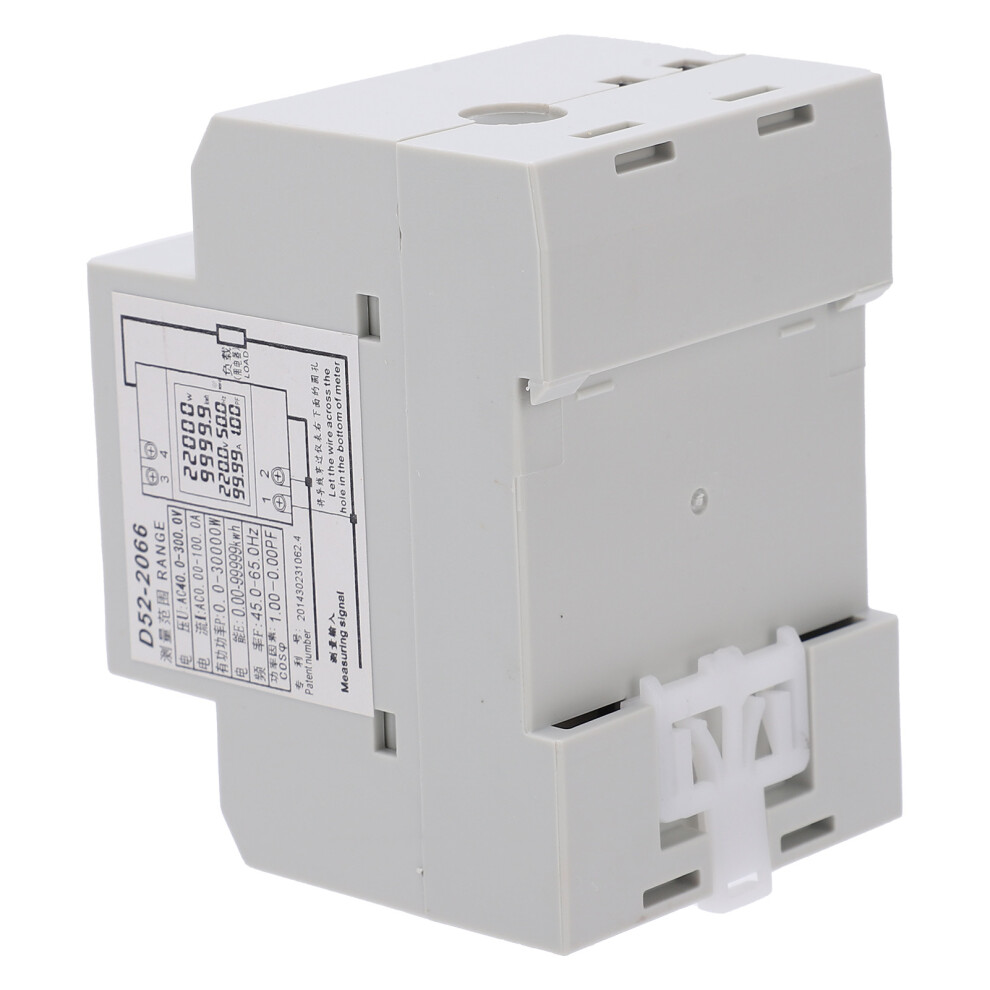

Méthode d'installation : Rail
Comment faire :

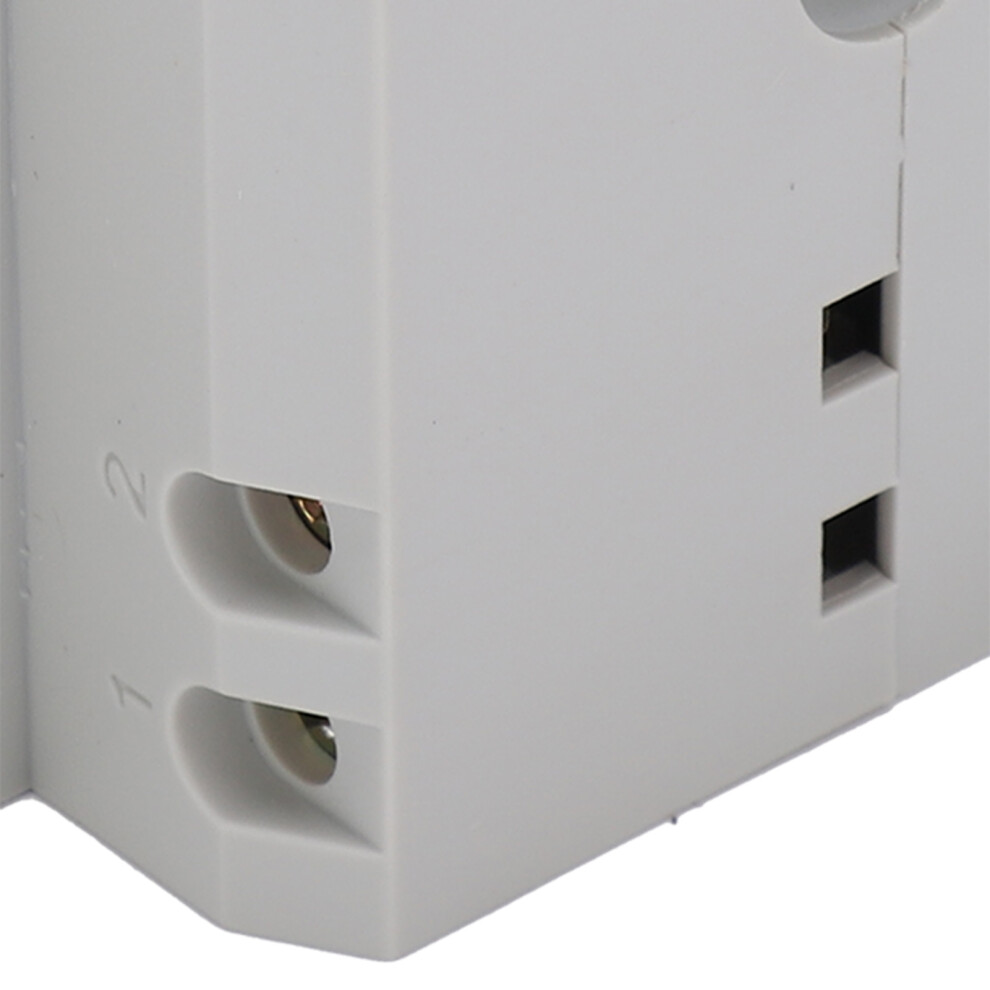

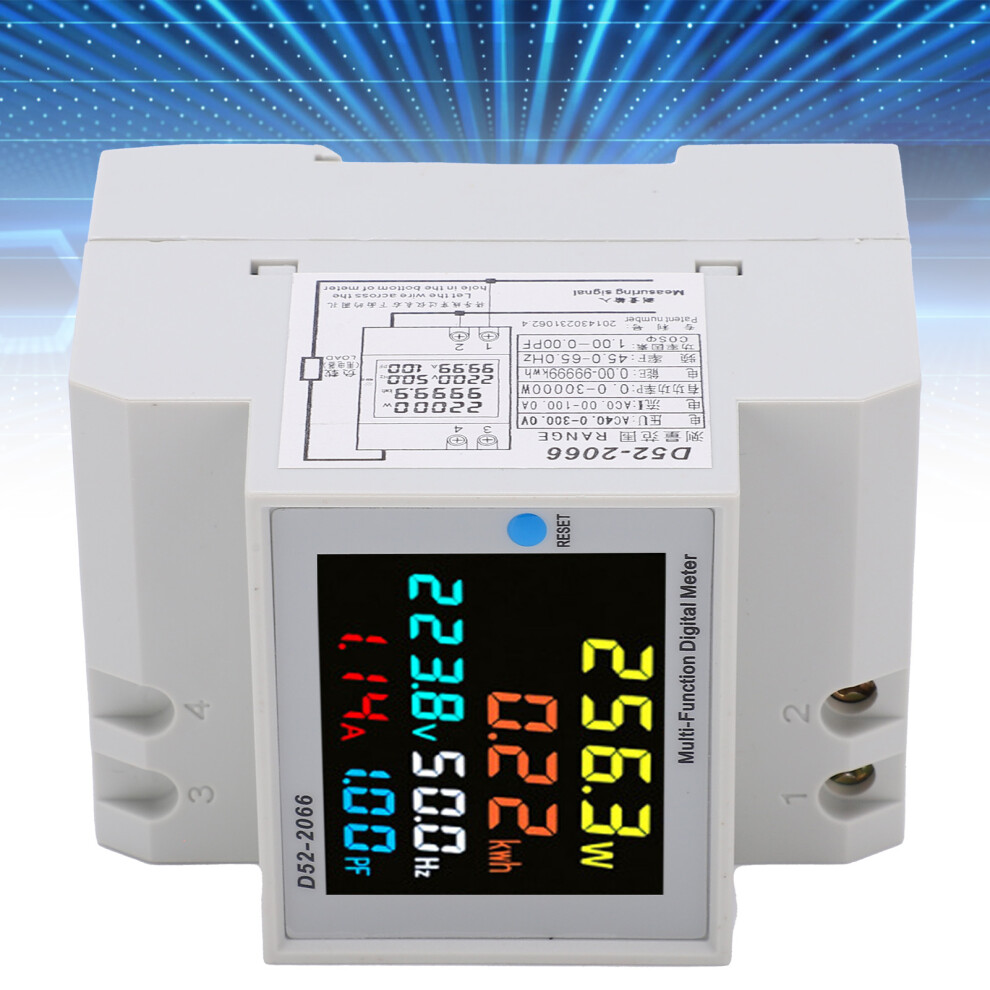

1. Connectez la tension mesurée aux bornes 1 et 2 situées en bas à gauche du compteur.

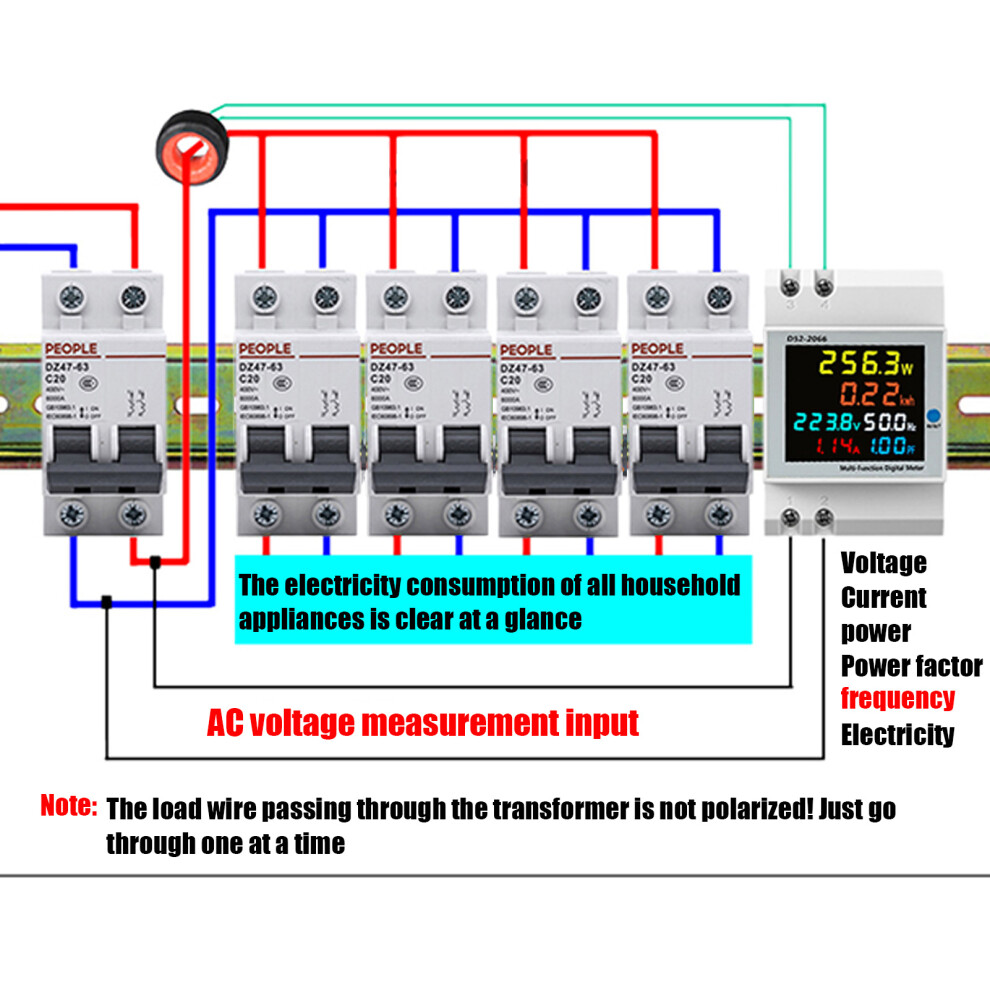

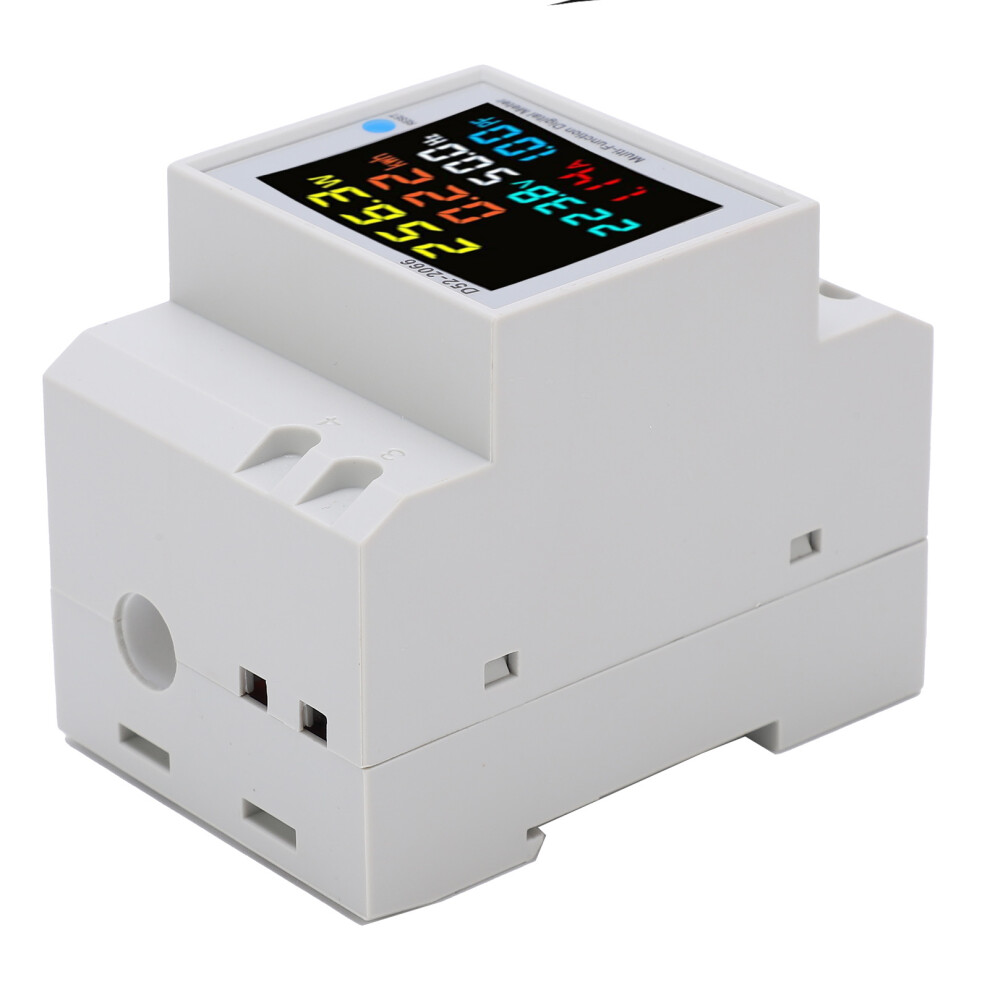

2. Le transformateur intégré est câblé selon le schéma de câblage de la Figure 1, et le fil de la boucle de mesure passe par le trou situé sous le compteur. La direction de pénétration du fil peut être choisie arbitrairement par l'utilisateur selon les conditions d'utilisation. Ou percez par le trou circulaire en haut du compteur et faites sortir le fil par le bas. Les différentes directions de pénétration n'affectent pas les résultats de mesure.
3. Connectez le transformateur externe selon le schéma de câblage de la Figure 2, reliez les 2 fils de l'extrémité secondaire du transformateur de courant précis au compteur sur les bornes 3 et 4 en haut à gauche du compteur, et faites passer les fils du circuit de mesure à travers l'inductance mutuelle. Le trou rond de l'appareil.
4. Le compteur affiche les paramètres de mesure après mise sous tension.
5. Lorsqu'il est nécessaire de réinitialiser la mesure d'énergie (à partir de zéro), appuyez et maintenez le bouton (RESET) situé sur le côté droit du panneau d'instruments pendant 5 secondes (appuyez et maintenez 5 secondes) jusqu'à ce que l'affichage d'énergie affiche 0, relâchez le bouton. À ce moment, l'énergie électrique est mesurée à partir de zéro. L'énergie électrique a la fonction d'enregistrer automatiquement les données lorsque l'alimentation est coupée, c'est‑à‑dire lorsque la tension mesurée est déconnectée ou que l'alimentation est coupée.
Le compteur sauvegardera automatiquement les données de test en cours, et lorsque l'alimentation de mesure sera reconnectée, le compteur continuera d'accumuler sur les données sauvegardées précédemment.

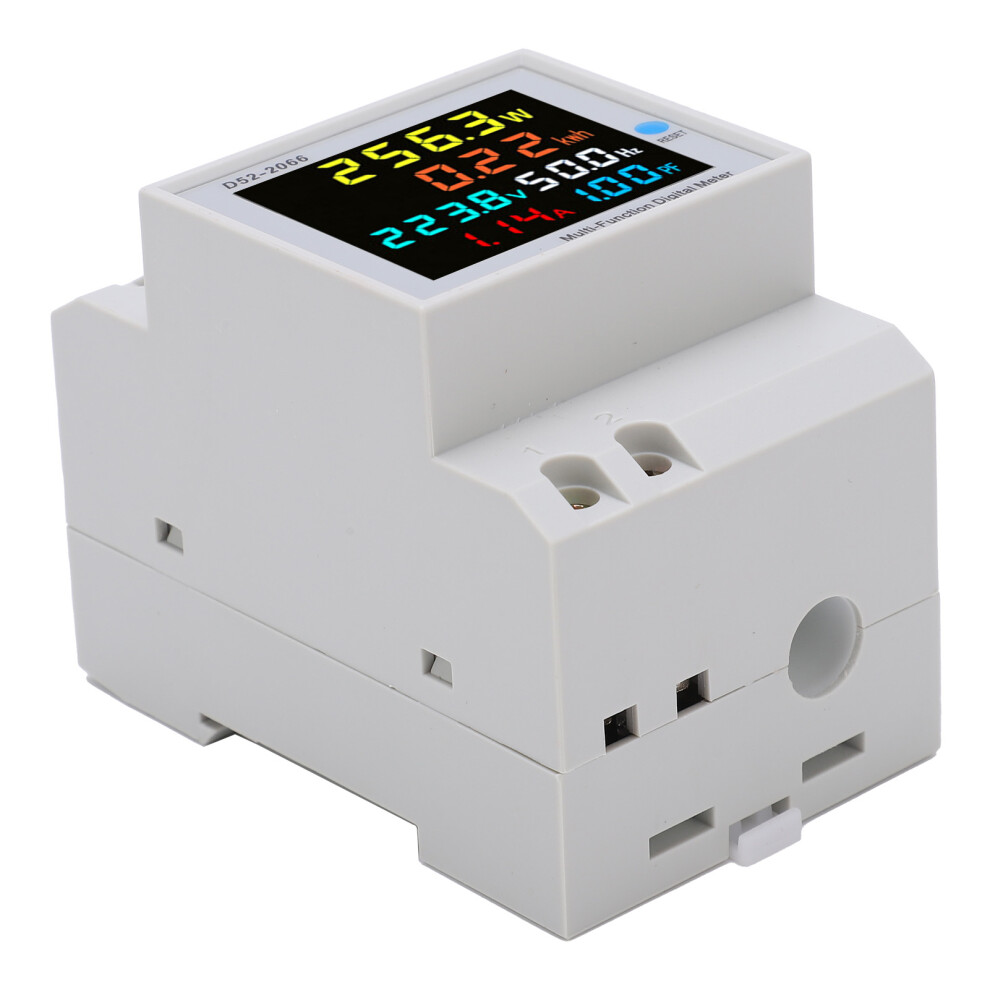

Le trou du transformateur intégré (CT) d'un diamètre de 11 mm peut laisser passer un fil de cuivre standard national de section 12 mm² et peut supporter un courant de charge de 100 A; le trou du transformateur externe (CT) d'un diamètre de 15 mm peut laisser passer un fil de cuivre standard national de section 21-25 mm².
