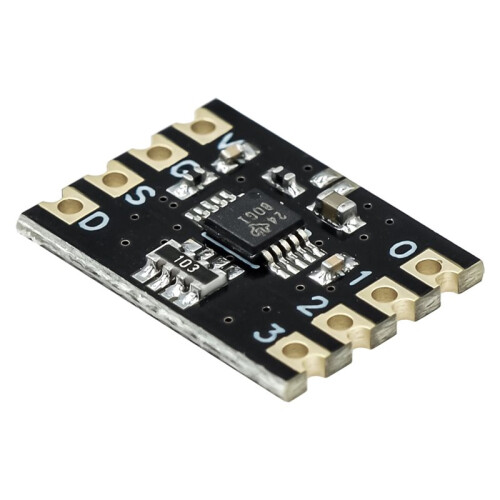

Module ADC ADS1115 Quatre Canaux ADC 16 Bits Module de Communication I2C pour pour Raspberry Pi MCU Capteurs Test

Description de Module ADC ADS1115 Quatre Canaux ADC 16 Bits Module de Communication I2C pour pour Raspberry Pi MCU Capteurs Test

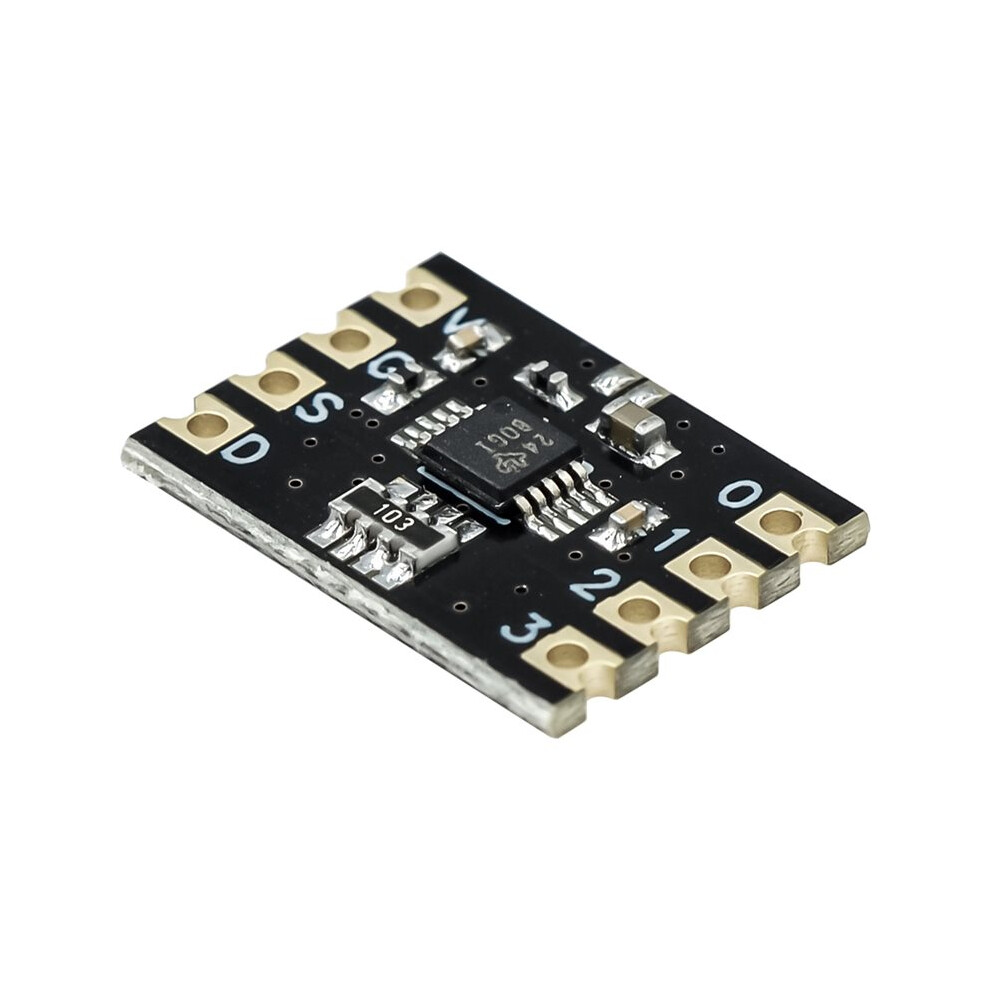

Le module ADc 16 bits à quatre voies ADS1115 est basé sur la puce ADS1115 intégrant un circuit de filtre périphérique, un module de résistance de tirage I2C, élargissant la double rangée de trous de broche en or avec un espacement de 2,5 DAM et des trous de poinçonnage, facile pour les utilisateurs à souder et à étendre,
peut également être directement attaché aux produits des utilisateurs, le module adopte une communication 12c, supporte une large plage de tension de fonctionnement. Utilisez un emballage tressé.

Principaux paramètres :
Tension de fonctionnement : 2.ov~5.5v
Taux de transfert de données programmable : 8SPS à 860SPS
Tension de référence de blanchiment à basse température intégrée
Interface I2C, l'adresse de l'appareil peut être configurée
Peut être configuré pour quatre entrées à une seule extrémité ou deux entrées différentielles
Description de la position des pieds :
VCC : entrée d'alimentation (2,0V~5,5V)
GND : source d'alimentation
SCL : horloge I2 avec tirage interne de 10K
SDA : données I2C, tirage interne de 10K
AIN3 : canal d'échantillonnage ADC
AIN2 : canal d'échantillonnage ADC
AIN1: canal d'échantillonnage AIC
AINO: canal d'échantillonnage AI
Introduction de la fonction :
Ce module est utilisé pour la communication de données via l'interface Iac, l'adresse de l'appareil I2c par défaut est b1001000x, la longueur est de 7 bits, le bit x est le bit de contrôle de lecture/écriture. L'adresse de l'appareil d'écriture est b10010000 (oz90), et l'adresse de l'appareil de lecture est b10010001 (ox91).
De , l'adresse 2c peut être configurée : le point de soudure court peut être b1001001 x.
Couleur : Noir
Matériau : plastique

Contenu de l'emballage :
1 * Module ADC ADS1115
