Module convertisseur PWM vers tension 0-10V for automates

Description de Module convertisseur PWM vers tension 0-10V for automates

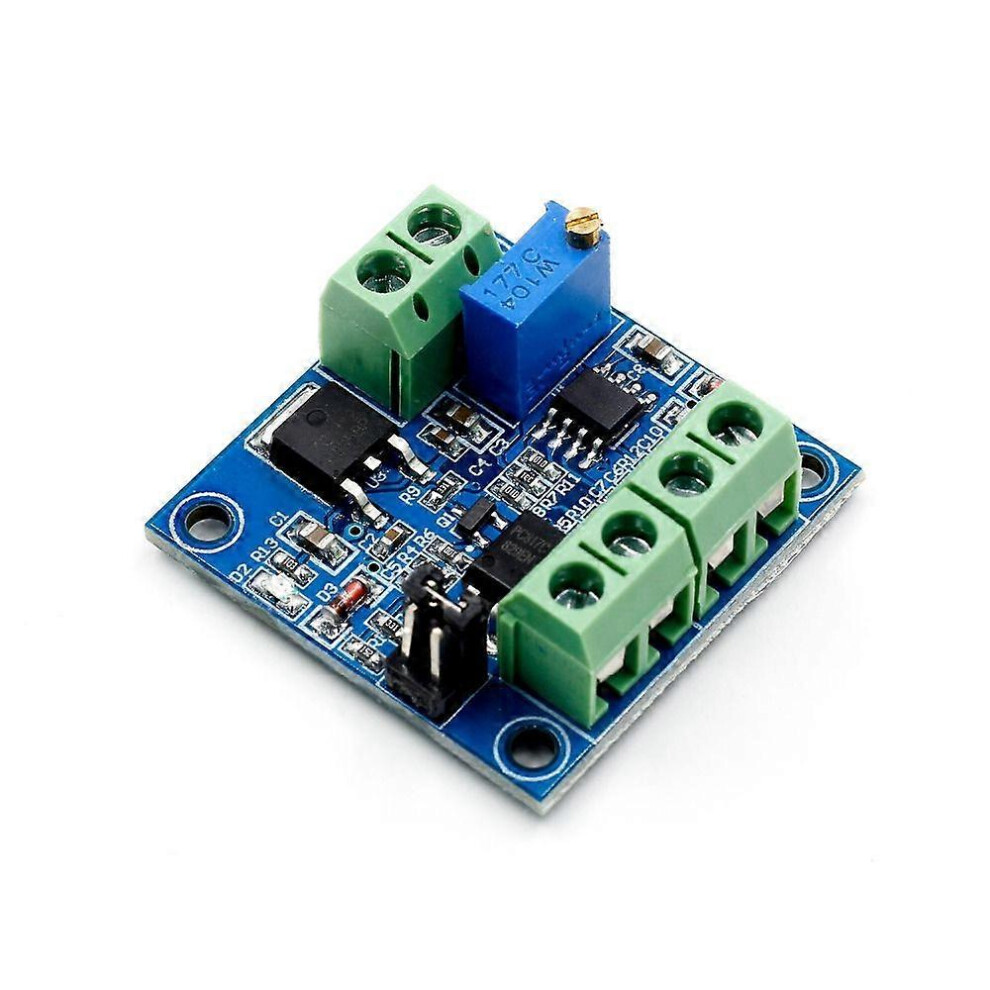

Il peut servir d'interface de commutation de signal pour les automates programmables ou autres cartes de contrôle industrielles. La tension de sortie est régulée par le rapport cyclique du signal PWM. Les modules sont compacts et faciles à utiliser dans divers environnements.
Technologie MCU embarquée
Utilisation simple, réglage précis par potentiomètre
Sélection de la plage de niveau du signal d'entrée PWM par court-circuit

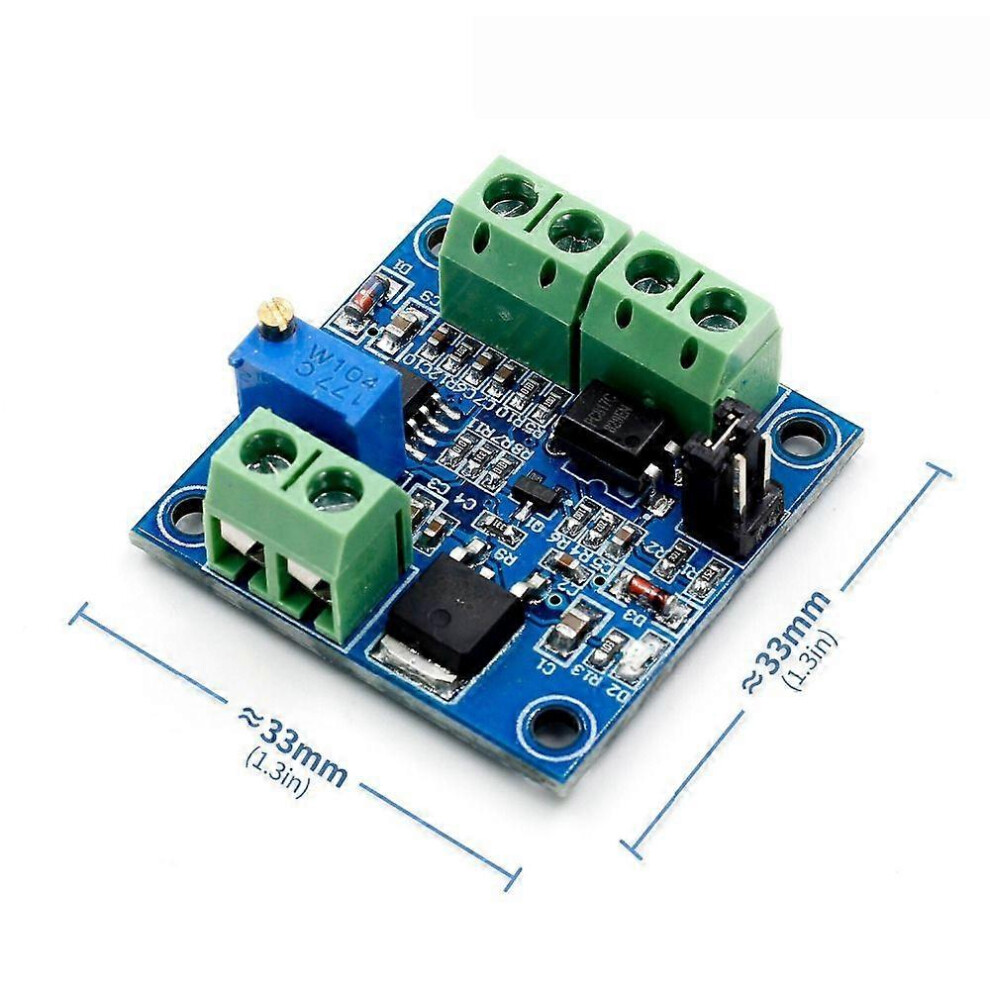

Module compact, facile à transporter et à utiliser
Tension de fonctionnement : 12 V - 30 V CC (100 mA)
Fréquence du récepteur PWM : 1 kHz - 3 kHz
Plage de niveau du signal d'entrée PWM :
Pour les niveaux de 4,5 V à 10 V, court-circuitez le condensateur sur « 5 V ». Ce niveau est utilisé pour les contrôleurs standard ou les microcontrôleurs 5 V.
Pour les niveaux de 12 V à 24 V, insérez le condensateur sur « 24 V ». Court-circuitez le condensateur sur « 24 V ». Ce niveau est utilisé pour les automates programmables classiques.
Plage de conversion : PWM 0 %-100 % vers 0-10 V
Erreur admissible : 5 %
GND : Masse
GND : Négatif du signal d'entrée
VOUT : Tension de sortie 0-10 V
GND : Masse de la tension de sortie
Instructions de fonctionnement :
À la mise sous tension, en l'absence de signal d'entrée, la sortie est à 0 V ; seule une entrée peut donc être utilisée pour la sortie.
Lors de la première mise sous tension, il est recommandé d'effectuer un étalonnage : injectez un signal avec un rapport cyclique de 50 % sur PWM/GND et ajustez le condensateur de court-circuit d'amplitude relative. La fréquence est de 1 kHz à 3 kHz. Mesurez VOUT et GND à l'aide d'un multimètre ; la tension affichée devrait être de 5 V. Ajustez le potentiomètre pour obtenir une tension de 5,00 V sur le multimètre. Cela permettra de calibrer votre signal d'impulsion pour ce module.
Lorsque la fréquence change, les correspondances peuvent être décalées et nécessiter un nouveau calibrage.
La tension de sortie peut être ajustée en modifiant le rapport cyclique.
La précision peut être contrôlée à l'aide du potentiomètre.
Couleur : Bleu et vert
Matériaux : PC et métal
Contenu de l'emballage :
1 module convertisseur PWM vers tension
Seul le contenu mentionné ci-dessus est inclus ; les autres produits ne sont pas inclus.
Remarque : La couleur de l'article sur la photo peut légèrement différer de la réalité en raison de l'éclairage et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
