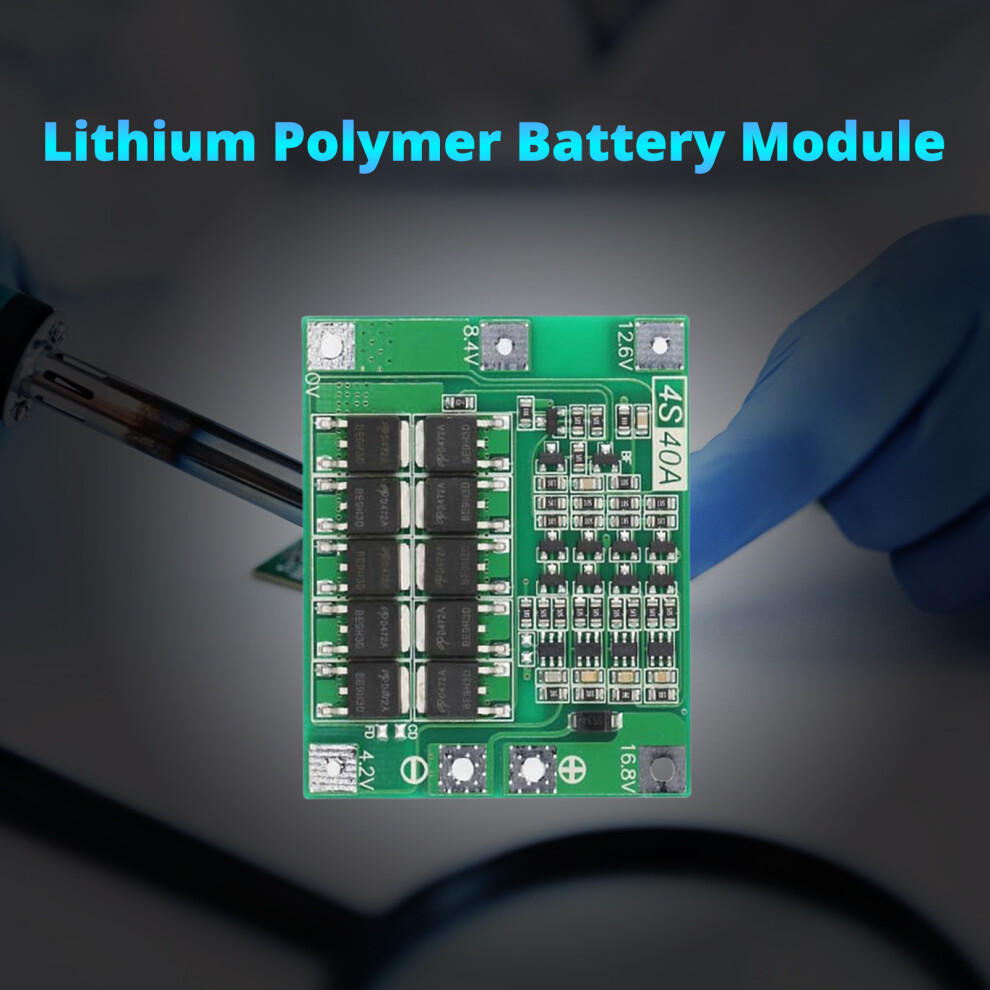

Module de protection de charge de batterie au lithium 4S-4S 40A

Description de Module de protection de charge de batterie au lithium 4S-4S 40A

Caractéristiques :
Protections multiples : protections contre les surcharges, protections contre les surintensités, protections contre les surcharges ; Courant de charge et de décharge élevé
Les transistors MOS peuvent contrôler la charge et la décharge de la batterie, ainsi qu'une faible consommation de courant en veille.
Convient aux batteries au lithium avec des tensions nominales de 3,6 V, 3,7 V (y compris 18650, 26650, batteries au lithium polymère). En outre, il peut être utilisé pour une perceuse électrique avec un courant de démarrage inférieur à 80 A et une puissance inférieure à 135 W.
Remarque 1 : Le démarrage réussi de la perceuse nécessite 4 piles d'alimentation 15C-20C ou 8 piles d'alimentation 10C-15C (les 18650 ordinaires ne peuvent pas démarrer la perceuse).
2 : Suivez strictement les schémas de câblage pour 0 V, 4,2 V, 8,4 V, 12,6 V et 16,8 V, et ne court-circuitez pas.
3 : Lorsque vous transportez des charges avec des moteurs à balais, essayez de mettre en parallèle des condensateurs non polarisés (avec des tensions de 25 V ou plus et une capacité de 10 uF-100 uF) aux bornes positives et négatives du moteur pour éviter que les tensions de crête inverses générées par le moteur n'interfèrent avec la carte de protection ou ne détruisent les transistors MOS.

Spécifications :
Composant:Plastique
Taille: environ 46x60x3,4 mm/1,81x2,36x0,13 pouces

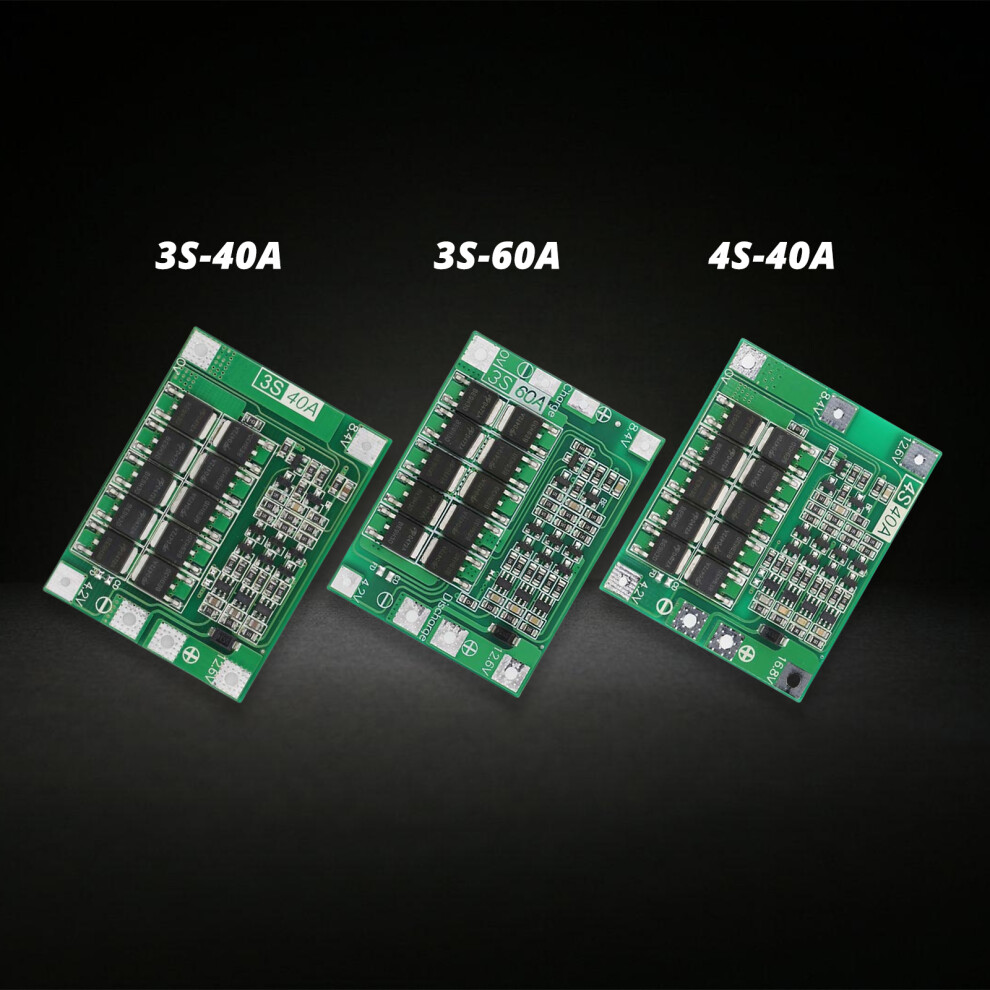

Type d'option : carte de protection de batterie 3 séries/40 A ; carte de protection de batterie 3 série/60 A ; carte de protection de batterie 4 S/40 A ;
Convient aux batteries au lithium 3,6 V et 3,7 V (y compris les batteries au lithium 18650, 26650 et polymères).
Tensions de charge : 16,8 V-18,10 V.
Courant de décharge continu (limite supérieure) : 40 A (si l'environnement de dissipation thermique est médiocre, veuillez réduire le courant de charge pour l'utilisation)
Courant de charge continu (limite supérieure) : 20 A

Le forfait comprend :
Panneau de protection 2 pièces

remarque :
Veuillez permettre des erreurs de 1 mm en raison de la mesure manuelle.
En raison des différences entre les différents moniteurs, l'image peut ne pas refléter la couleur réelle de l'article.
