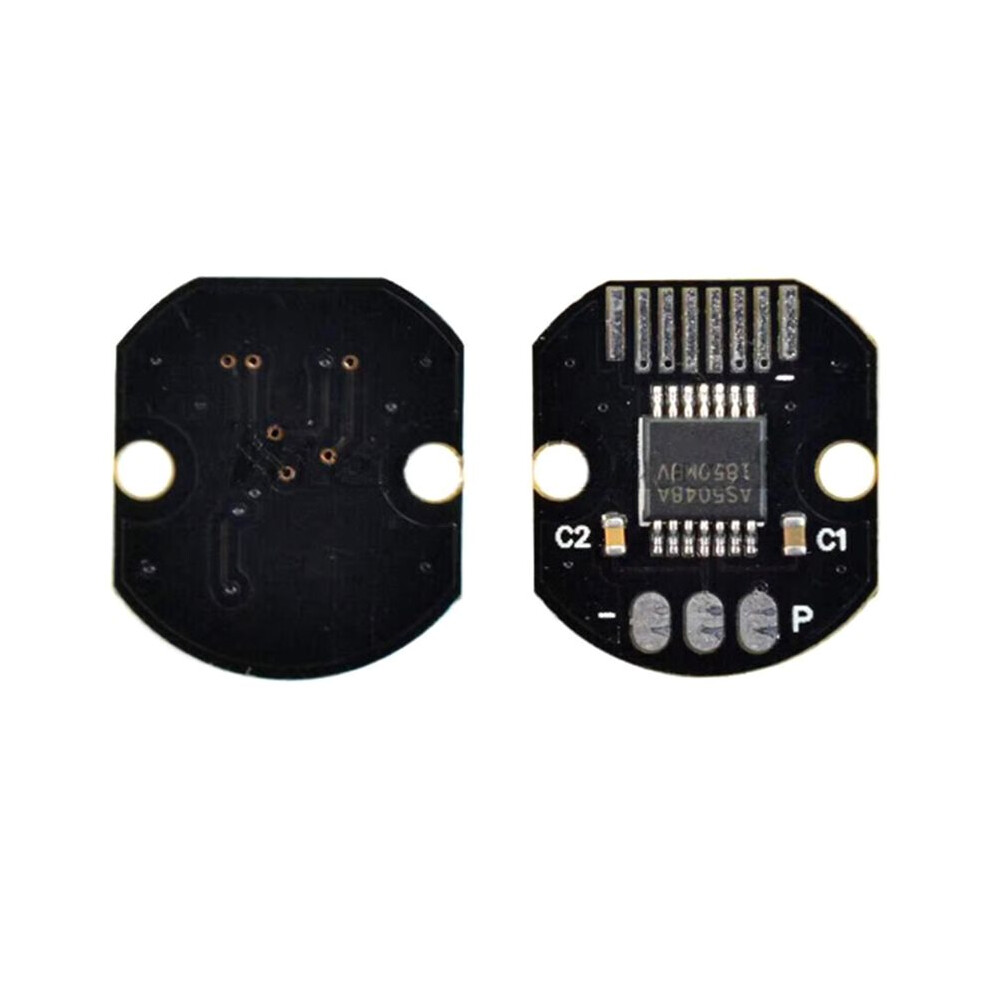

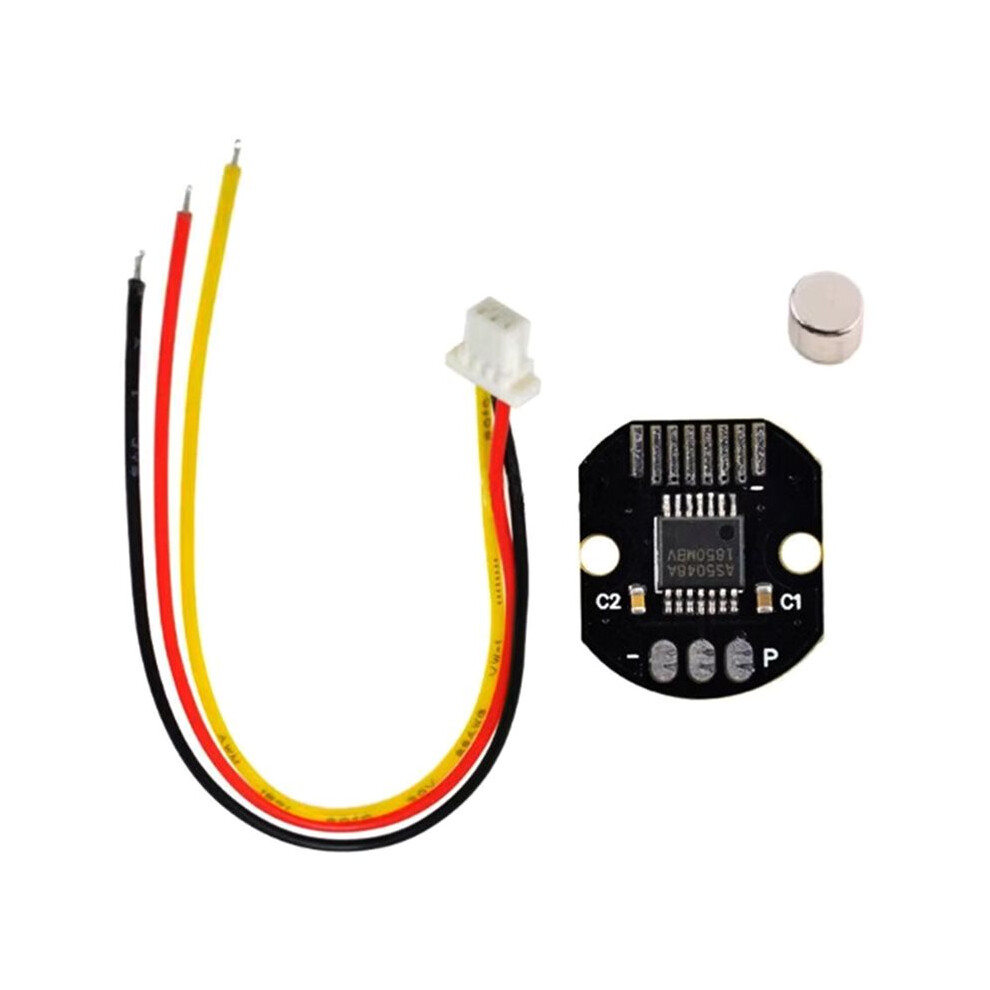

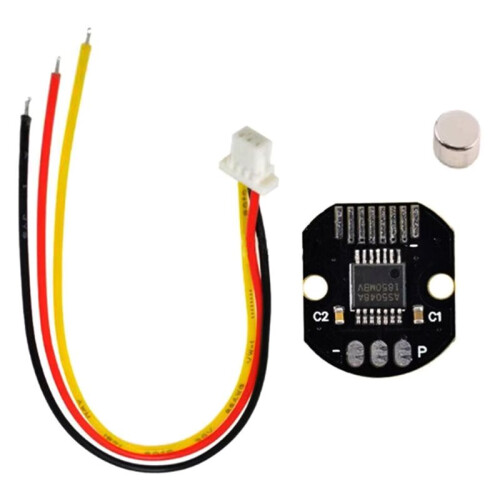

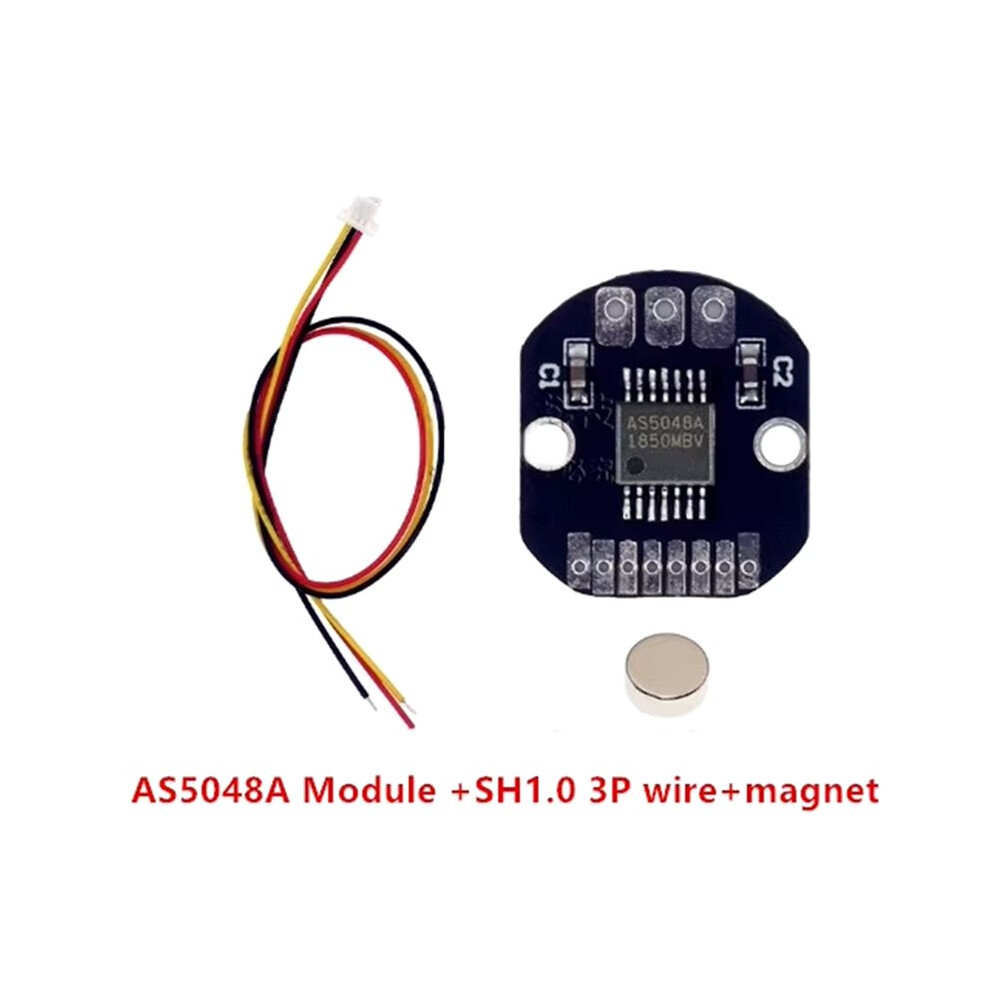

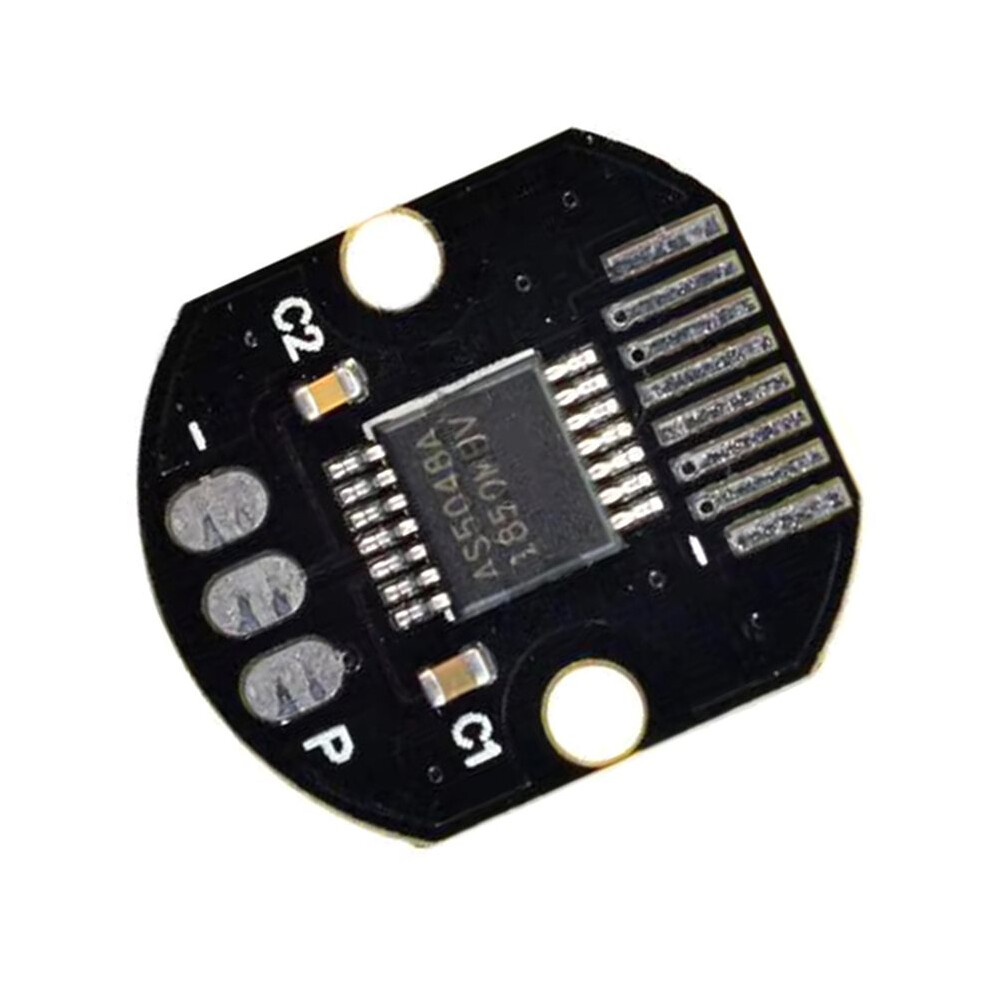

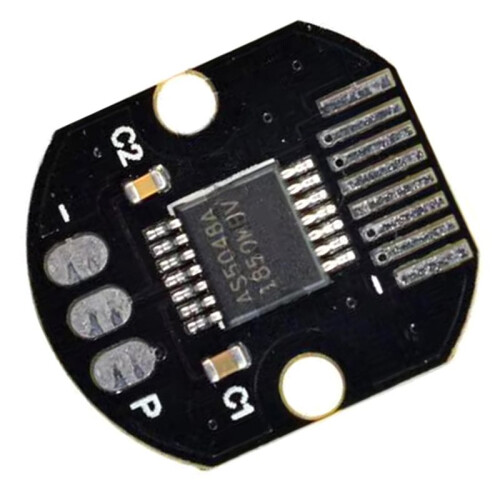

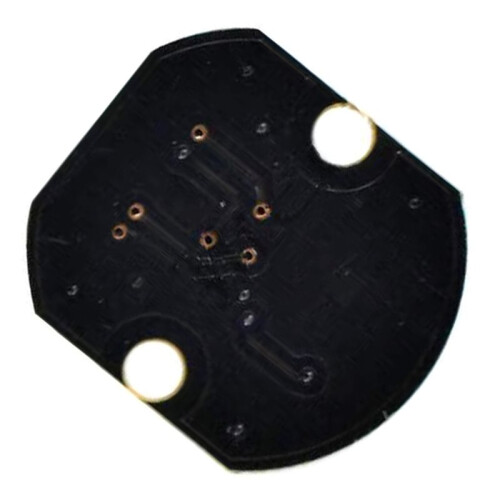

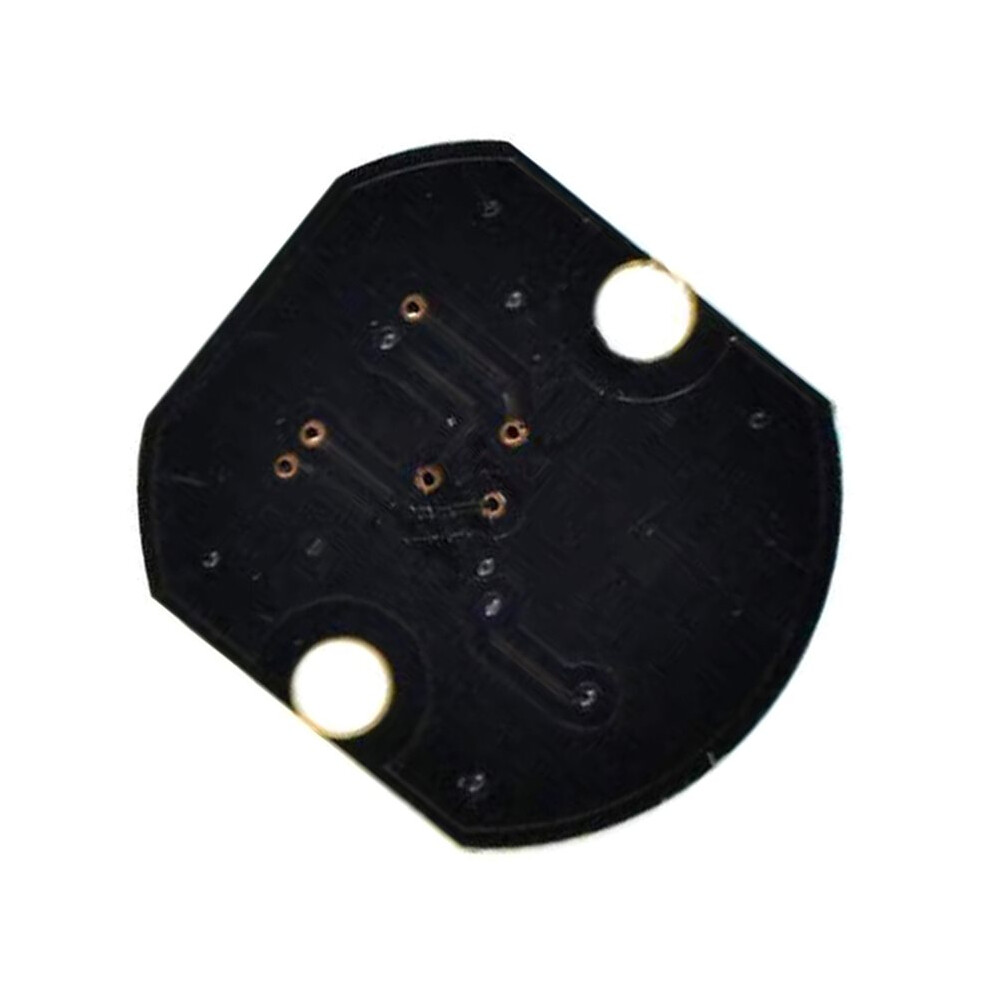

Module Encodeur Magnétique AS5048A, Capteur de Mesure D'Angle par Induction Magnétique, 14 Bits Haute Précision PWM SPI
Marque Saudism
Neuf
En stock
Pourquoi vous allez adorer OnBuy :
- Gagnez du Cashback sur chaque achat – dépensez-le immédiatement sur votre prochaine commande
- Livraison gratuite – sur des millions d'articles sur le site
- Les clients nous adorent – 134,000 avis avec une note « Excellente »
23,14 €
28,93 €
20 % de réduction !
Livraison GRATUITE
1 %
Qu'est-ce que le Cashback instantané ?
En savoir plus
Les prix des articles vendus sur OnBuy incluent la TVA.
Options de paiement sans intérêts disponibles
Voir la description complète et les détails du produit
Livraison : Priorité (Gratuite) | mar. 29 sept. - jeu. 1 oct.
Retours : 30 jours
Protection des paiements pendant 180 jours
Vous pourriez aussi aimer
Description et informations
Résumé
- L'AS5048A est un capteur de position rotatif 14 bits (anciennement appelé codeur) pour la mesure d'angle absolue et une sortie de rotation complète PWM (modulation de largeur d'impulsion) sur 360°, basé sur la technologie des capteurs magnétiques sans contact.
- Ce dispositif convient aux applications sur arbre où un simple aimant bipolaire tourne au-dessus ou en dessous du circuit intégré du capteur et où la position zéro peut être programmée par une simple commande SPI. Une interface série (SPI) avec une résolution angulaire magnétique absolue de 14 bits (16 384 points) permet la mesure de la position, chaque point étant converti en une valeur numérique.
- L'AS5048 offre une sortie PWM et des interfaces SPI ou I2C, permettant la mesure absolue d'angles pour les microcontrôleurs. Lors de la conception mécanique, il n'est pas nécessaire de tenir compte de l'appariement précis entre la position zéro initiale de la puce et les pôles magnétiques de l'aimant qu'elle utilise.
- La solution consiste plutôt à programmer la position zéro dans la mémoire interne de l'AS5048 dès l'assemblage, grâce à de simples commandes SPI ou I2C (sans nécessiter d'équipement de programmation spécial).
- L'AS5048 présente également une très haute tolérance de fonctionnement, notamment en ce qui concerne l'écart de position du centre entre la puce et l'aimant associé, l'écart d'entrefer entre la puce et l'aimant associé, et la variation de température entre -40 °C et +150 °C.
Description de Module Encodeur Magnétique AS5048A, Capteur de Mesure D'Angle par Induction Magnétique, 14 Bits Haute Précision PWM SPI
L'AS5048A est un capteur de position rotatif 14 bits (anciennement appelé codeur) pour la mesure d'angle absolue et une sortie de rotation complète PWM (modulation de largeur d'impulsion) sur 360, basé sur la technologie des capteurs magnétiques sans contact.
Ce dispositif convient aux applications sur arbre où un simple aimant bipolaire tourne au-dessus ou en dessous du circuit intégré du capteur et où la position zéro peut être programmée par une simple commande SPI. Une interface série (SPI) avec une résolution angulaire magnétique absolue de 14 bits (16 384 points) permet la mesure de la position, chaque point étant converti en une valeur numérique.
L'AS5048 offre une sortie PWM et des interfaces SPI ou I2C, permettant la mesure absolue d'angles pour les microcontrôleurs. Lors de la conception mécanique, il n'est pas nécessaire de tenir compte de l'appariement précis entre la position zéro initiale de la puce et les pôles magnétiques de l'aimant qu'elle utilise.
La solution consiste plutôt à programmer la position zéro dans la mémoire interne de l'AS5048 dès l'assemblage, grâce à de simples commandes SPI ou I2C (sans nécessiter d'équipement de programmation spécial).
L'AS5048 présente également une très haute tolérance de fonctionnement, notamment en ce qui concerne l'écart de position du centre entre la puce et l'aimant associé, l'écart d'entrefer entre la puce et l'aimant associé, et la variation de température entre -40 C et +150 C.
1. Alimentation compatible 3,3 V/5 V
2. Encodeur absolu haute précision 14 bits 0,0219

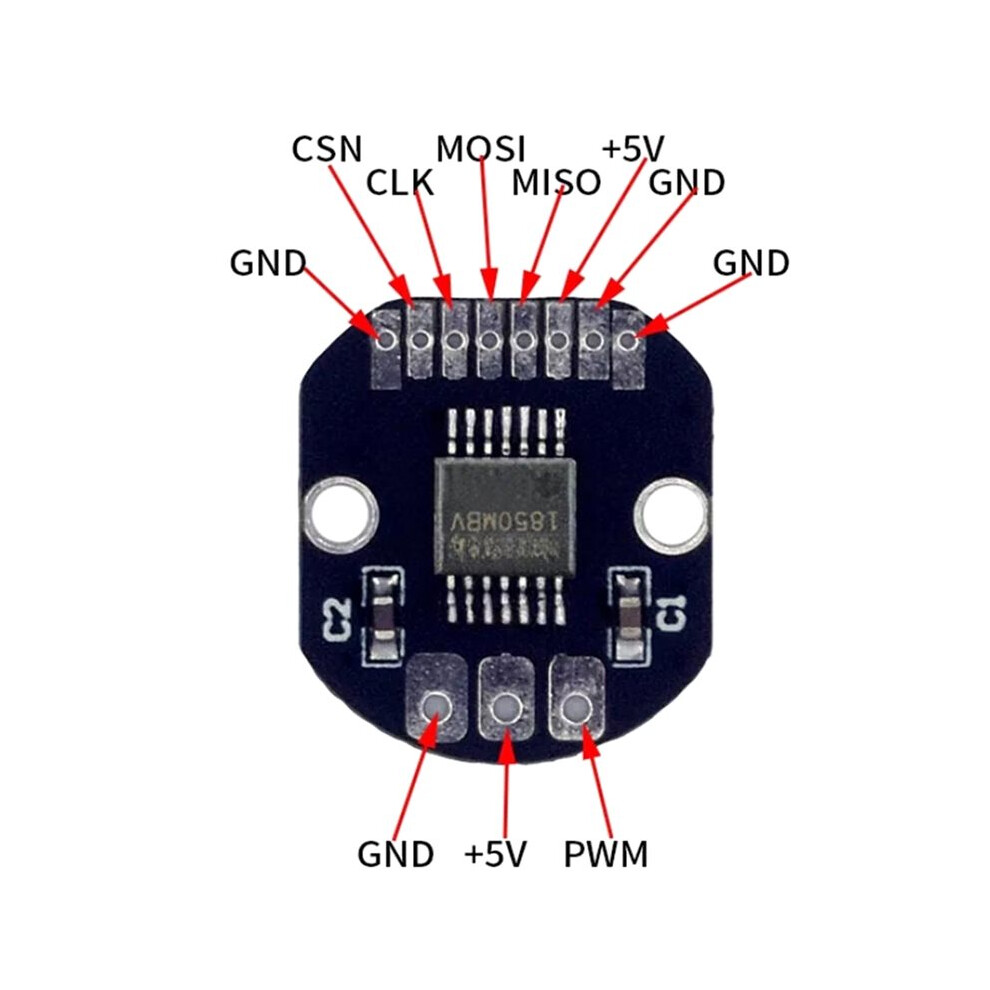

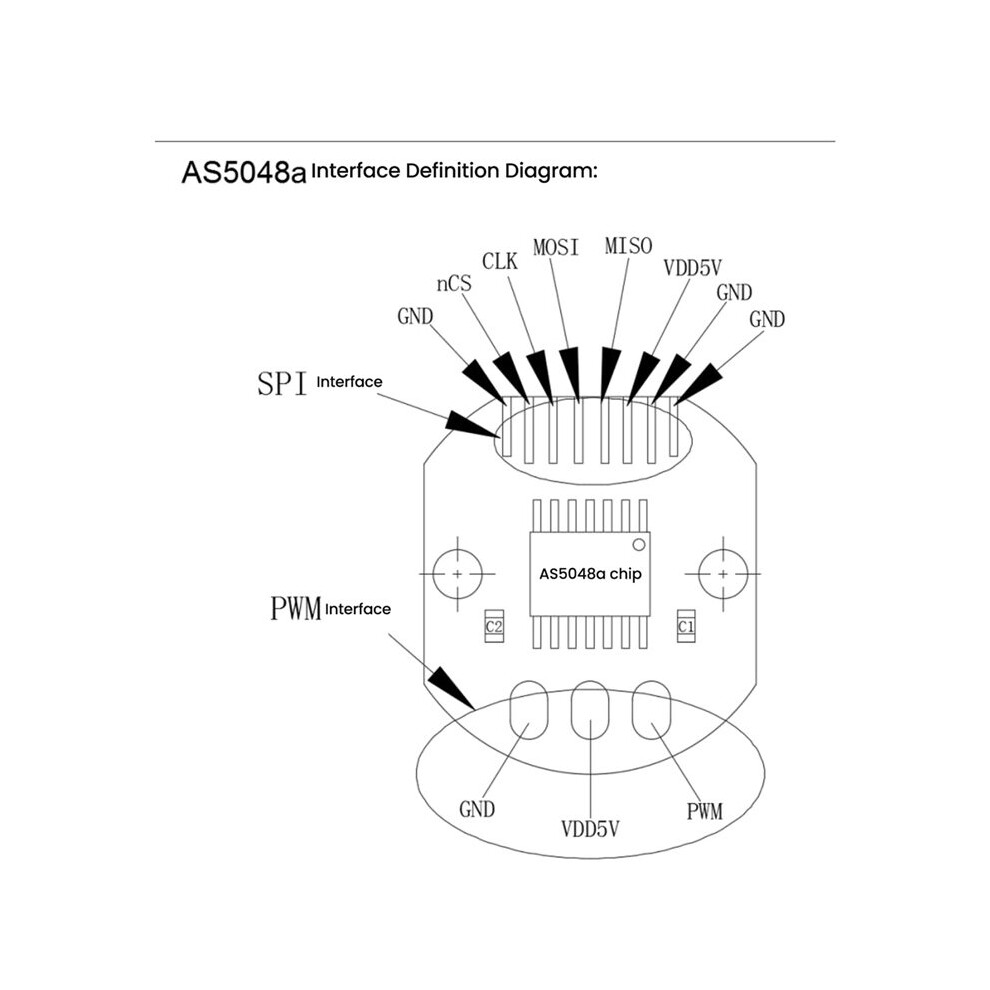

3. interface SPI standard
4. Sortie à modulation de largeur d'impulsion (MLI)
5. Fonction de la chaîne du chrysanthème
6. Plage de températures de fonctionnement élevées : -40 C à 150 C
7. Précision angulaire linéarisée de 0,05
Couleur : comme indiqué
Matériau : plasti
Informations
| OPC | PVRFYNQ |
|---|---|
| Marque | Saudism |
| Codes | 6033260814432 (EAN) |
| Informations sur le produit et la sécurité |
Données sur le produit
| Height | 5cm |
|---|---|
| Width | 10cm |
| Length | 10cm |
| Weight | 0.1kg |
| Colour | Comme Illustré |
| Material | Plastique |
