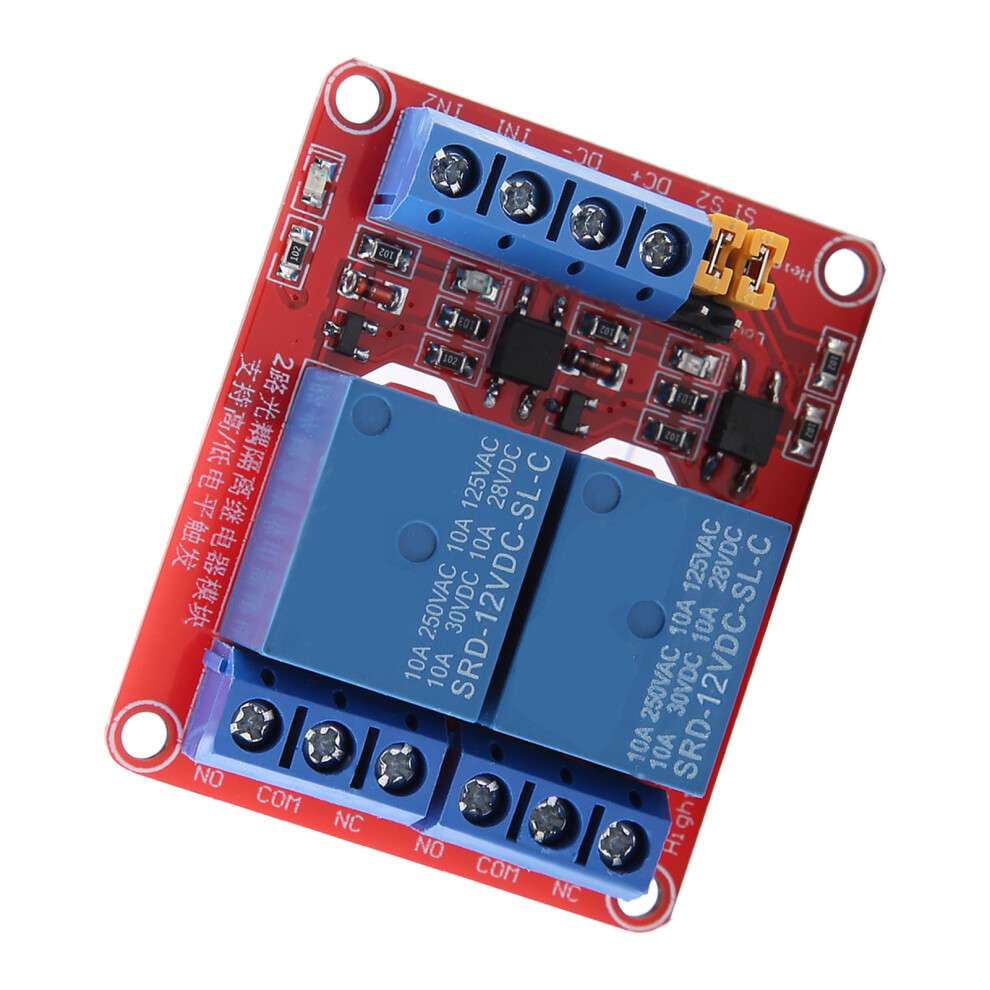

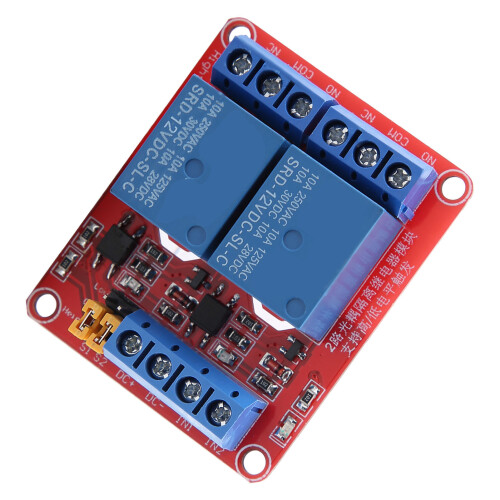

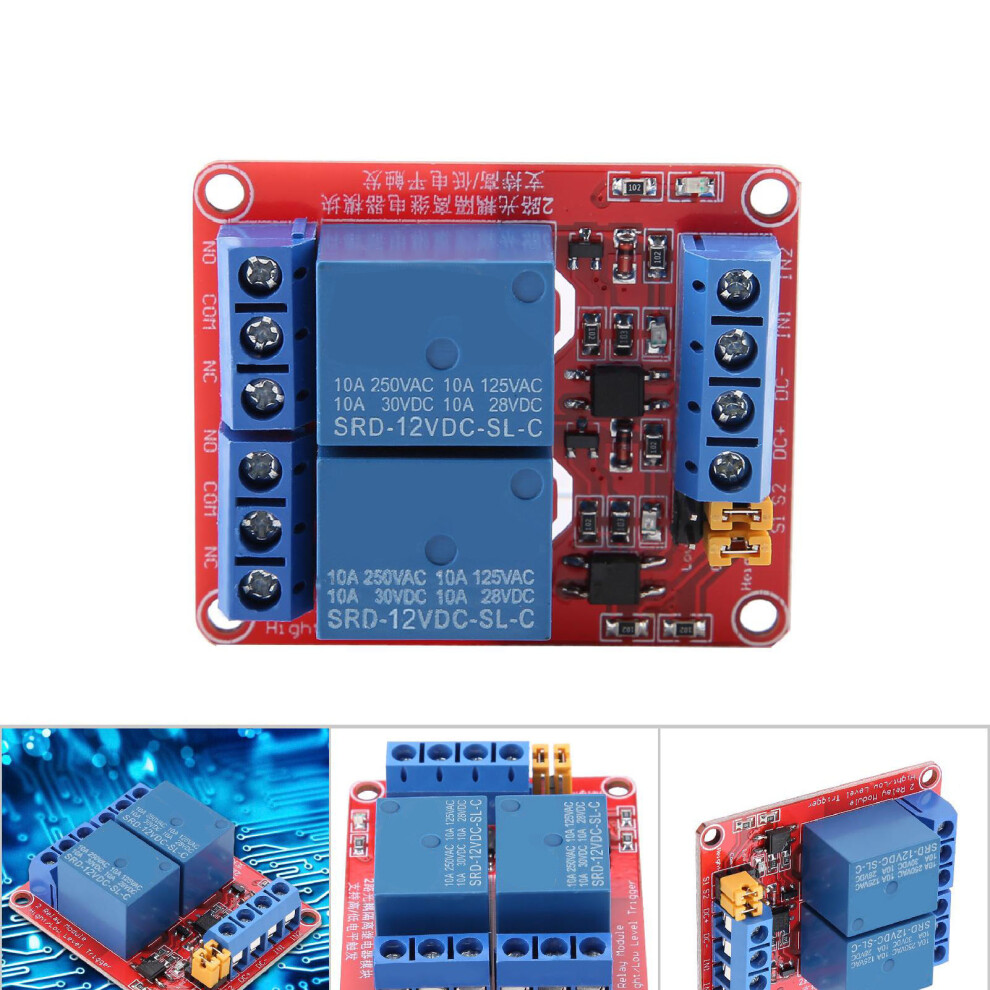

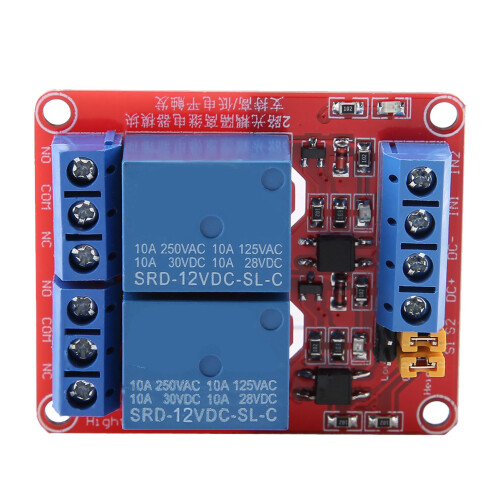

Module relais à 2 canaux 12 V, rouge, 50 41 18,5 mm

Description de Module relais à 2 canaux 12 V, rouge, 50 41 18,5 mm

Module relais à 2 canaux avec isolation par optocoupleur et déclenchement à niveau haut et bas (12 V)

Caractéristiques :
- Isolation par optocoupleur SMT, forte capacité de pilotage et performances stables ; courant de déclenchement de 5 mA;
- Les modules peuvent être déclenchés en configurant des niveaux haut ou bas via un cavalier filaire;
- Conception tolérante aux pannes, même si la ligne de commande est cassée, le relais ne bouge pas;
- Conception des interfaces humanisée. Toutes les interfaces peuvent être connectées directement via le bornier, ce qui est très pratique.
- Équipé de 4 trous de fixation par vis, facile à installer.

Spécifications :
- Canaux : 2
- Dimensions du produit : 50 41 18,5 mm / 2 1,6 0,7 po
- Voyant d'alimentation : Vert
- Voyant du relais : Rouge
- Couleur de la carte : Rouge

Contenu de l'emballage :
1 Module relais

Remarque :

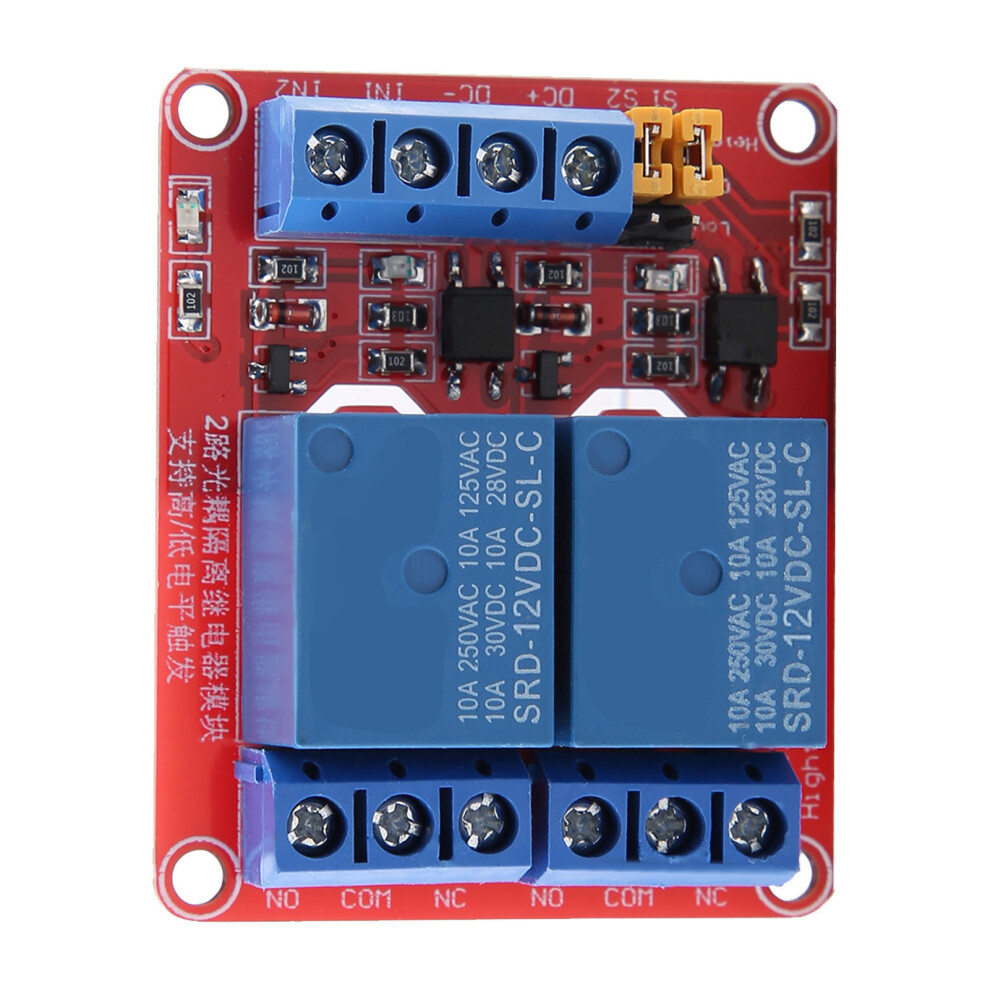

Interface du module :

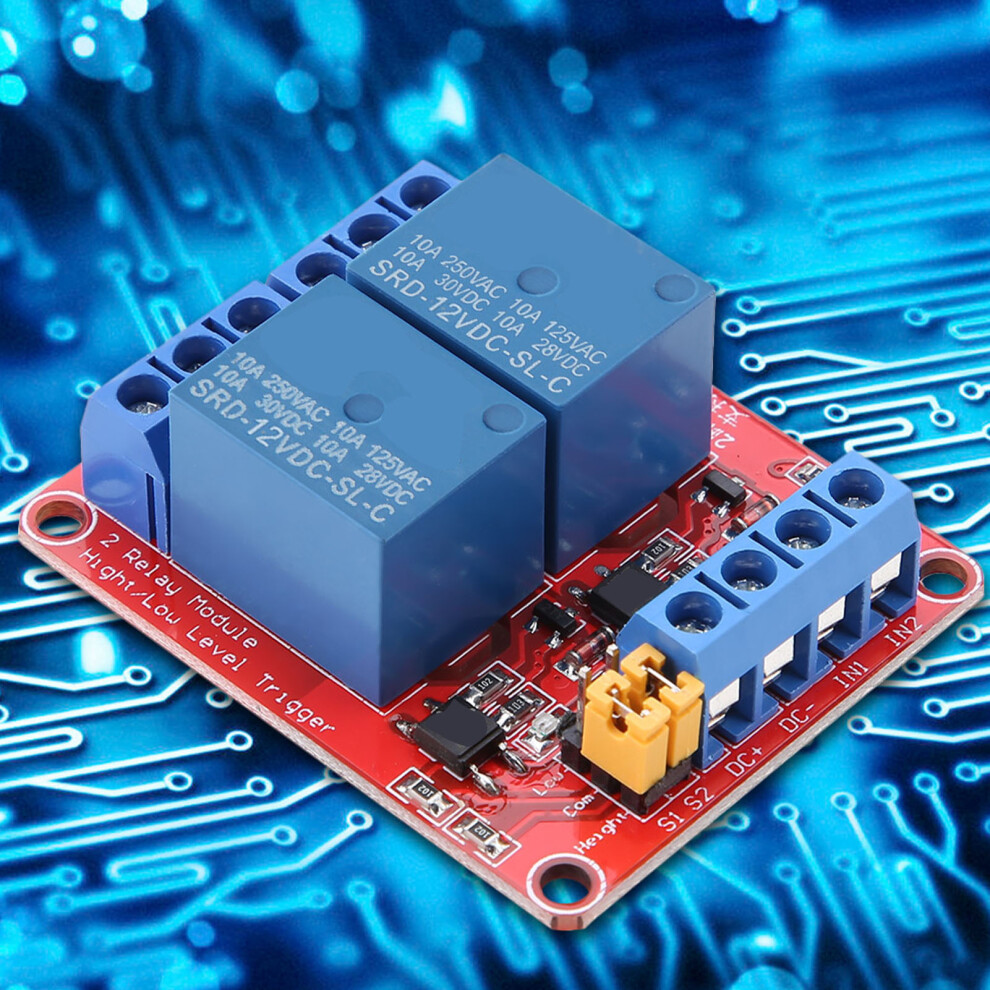

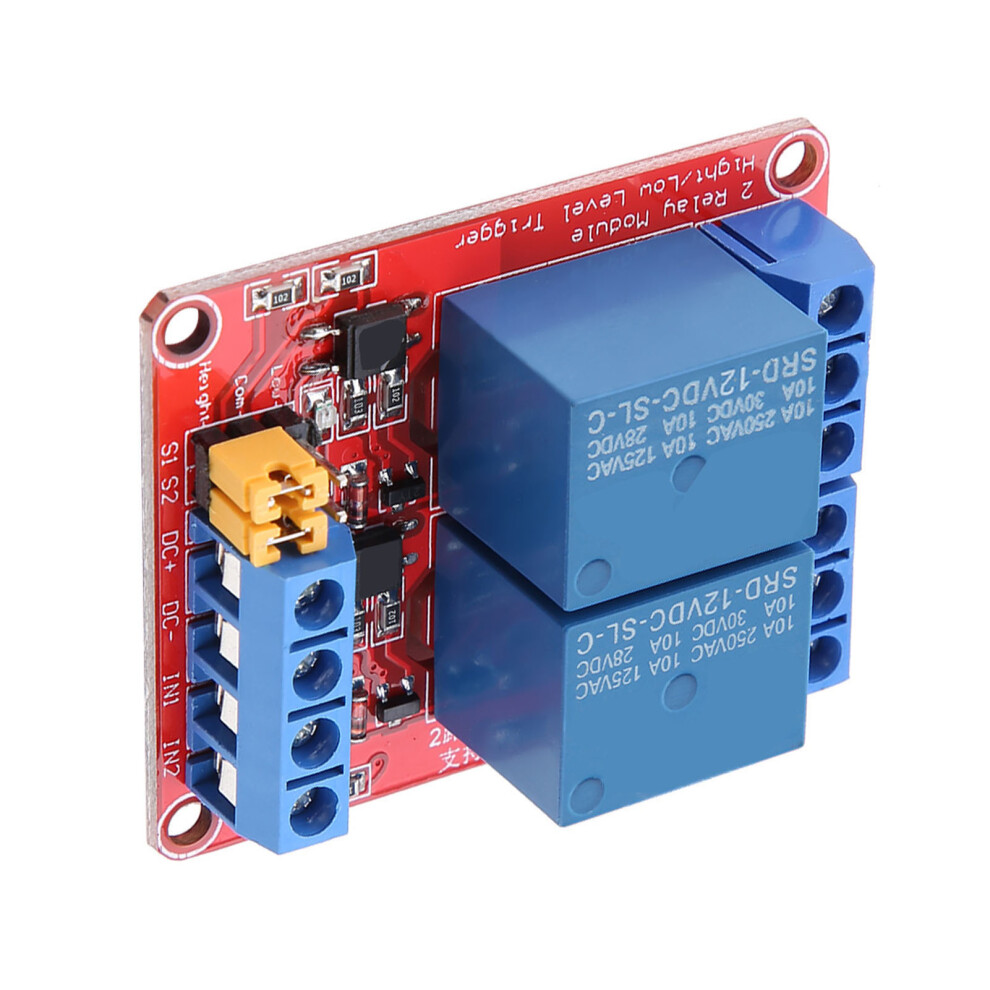

1. DC+ : Connectez le pôle positif de l'alimentation.
2. DC- : Connectez le pôle négatif de l'alimentation.
3. IN1 : borne de déclenchement du signal 1, peut configurer le déclenchement du relais par niveau haut ou bas.
4. IN2 : borne de déclenchement du signal 2, peut configurer le déclenchement du relais par niveau haut ou bas.

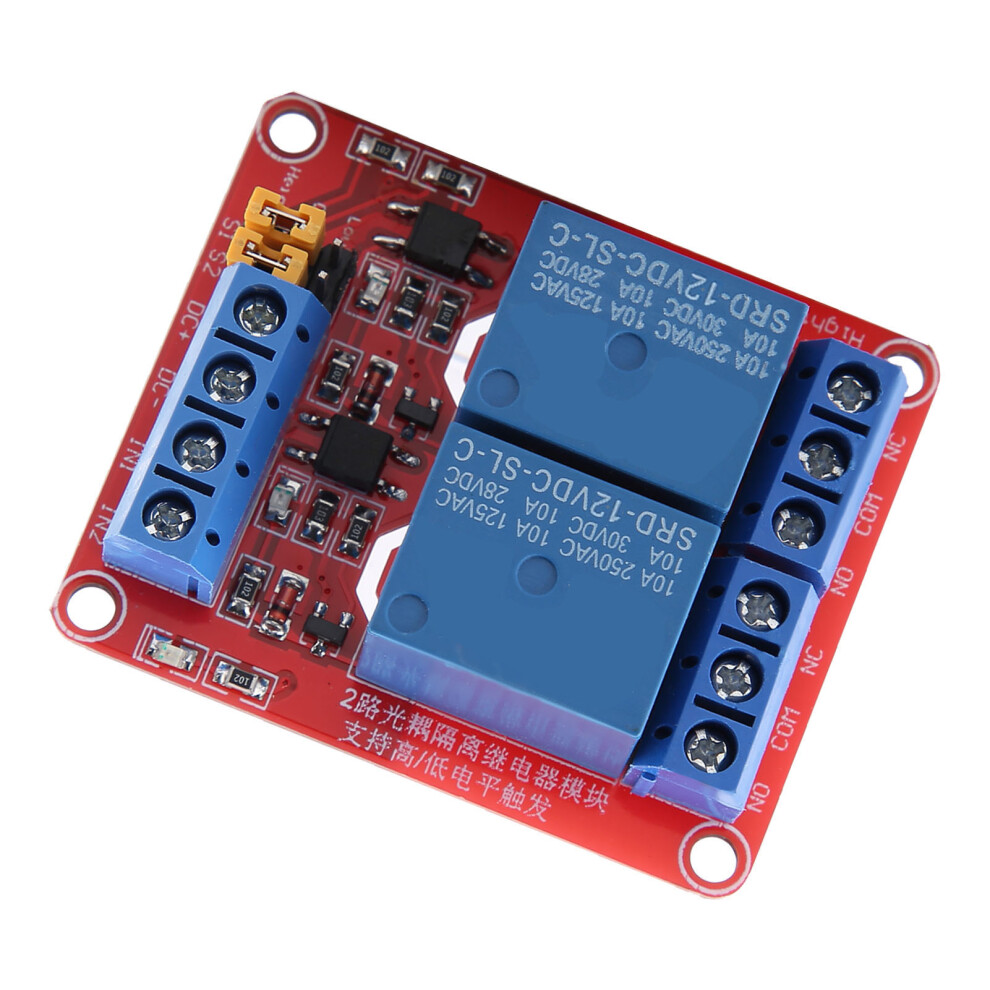

Sortie du relais :

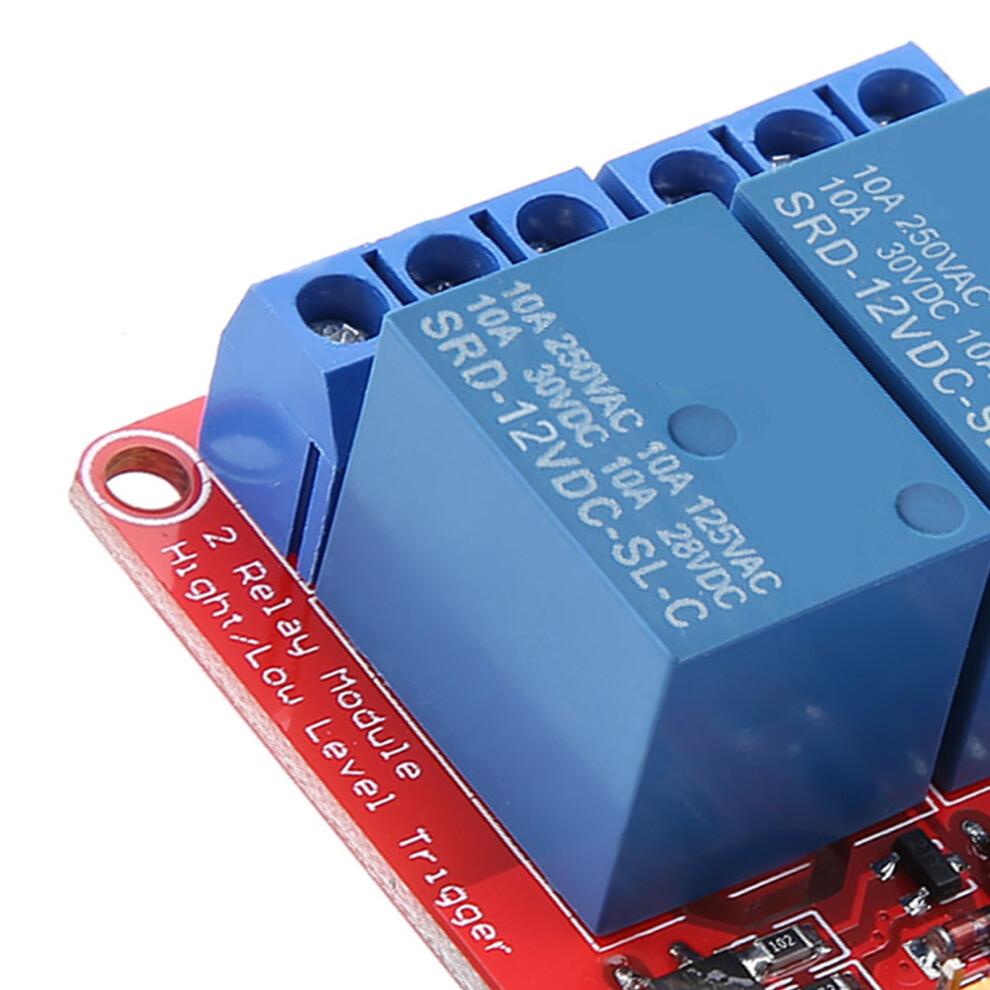

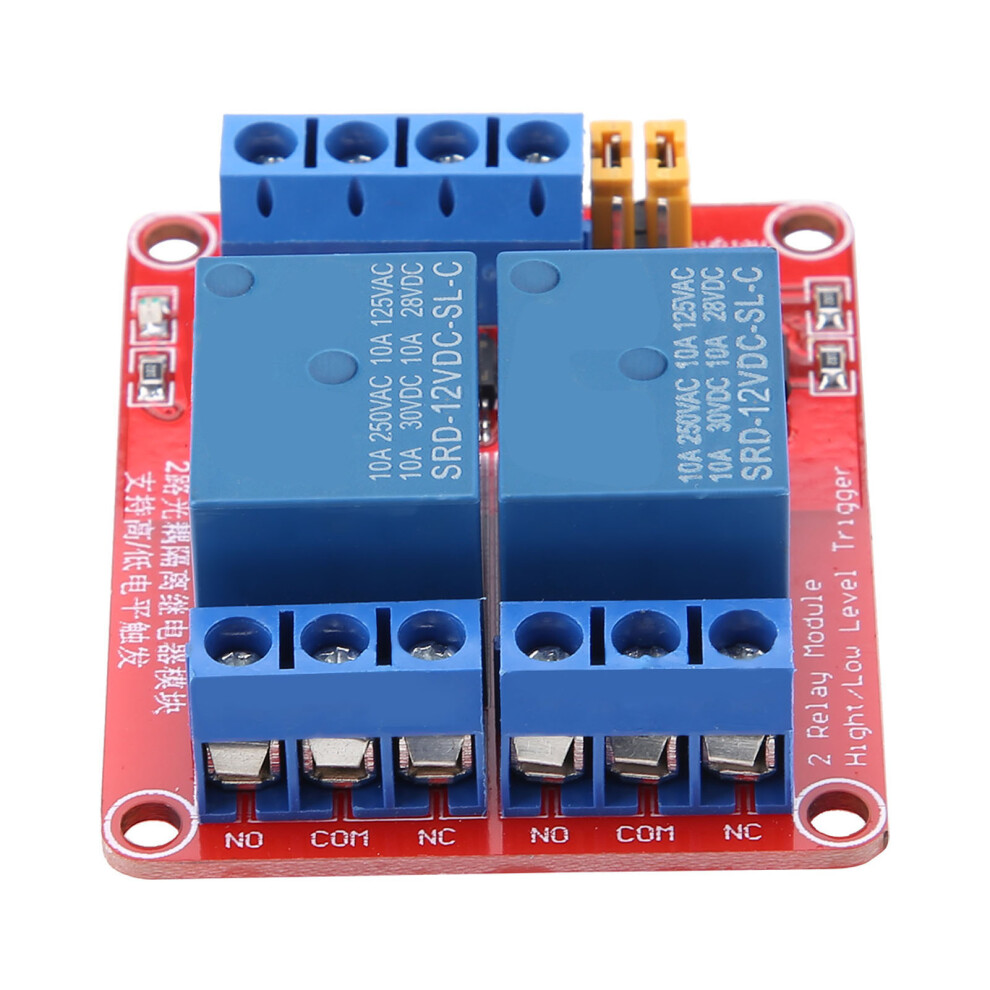

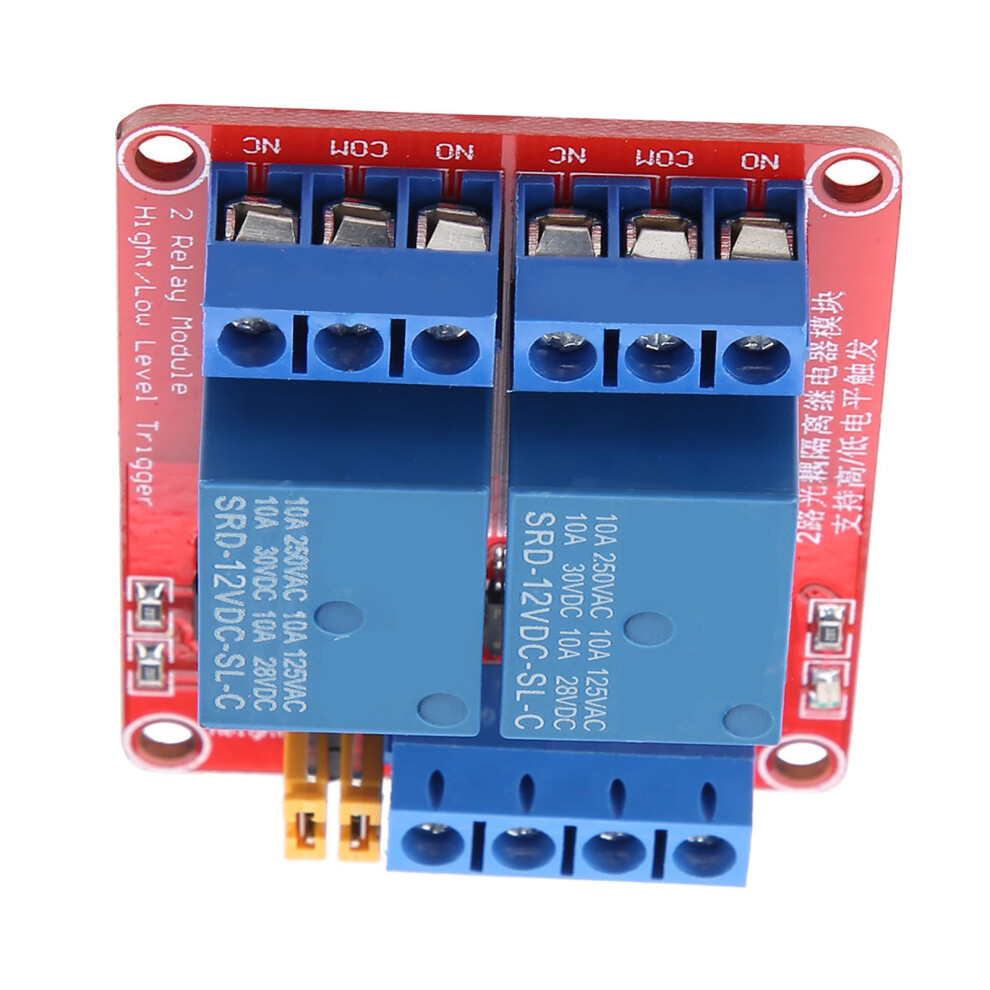

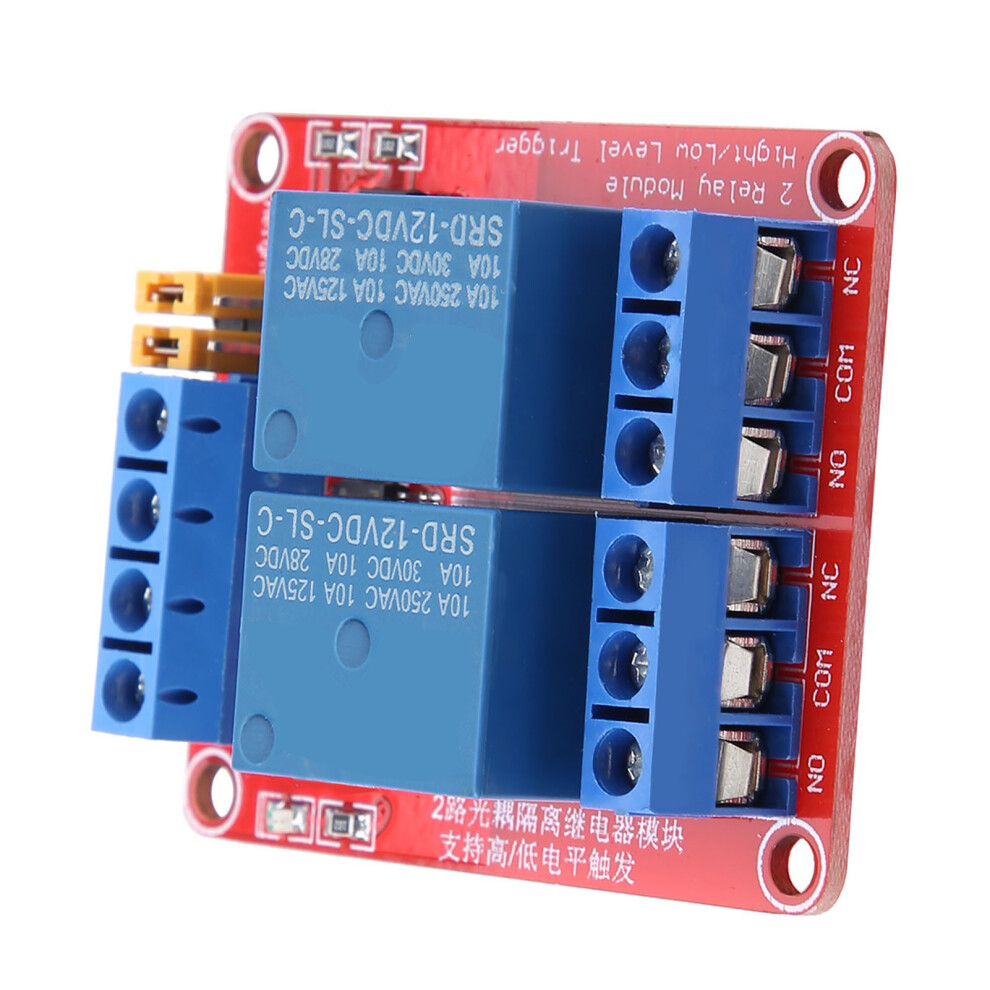

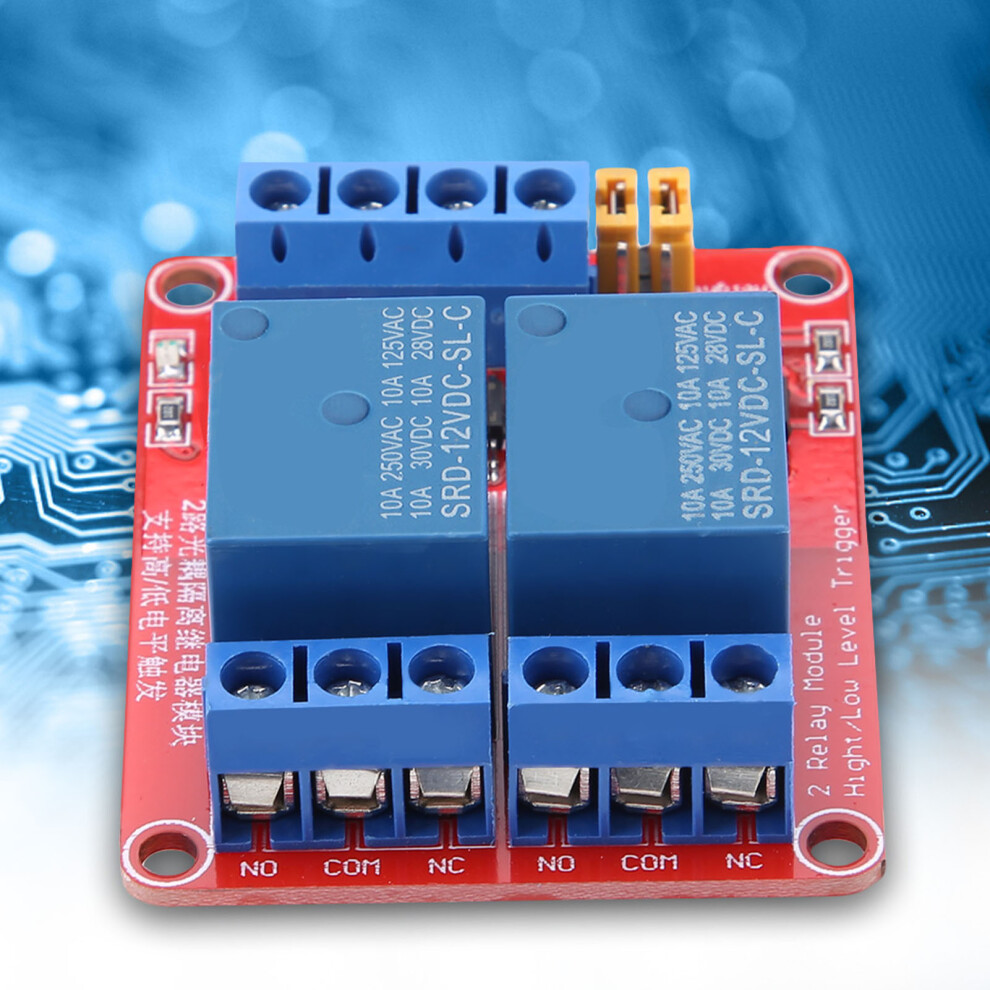

1. NO1 : Contact normalement ouvert du relais à 1 canal. Le contact NO1 est ouvert avant activation et se connecte brièvement à COM1 après activation.
2. COM1 : borne commune du relais à 1 canal
3. NC1 : Contact normalement fermé du relais à 1 canal, court-circuité avec COM1 avant activation, déconnecté après activation
4. NO2 : Contact normalement ouvert du relais à 2 canaux. Le relais est ouvert avant activation et est court-circuité avec COM2 après activation.
5. COM2 : borne commune du relais à 2 canaux
6. NC2 : Contact normalement fermé du relais à 2 canaux, court-circuité avec COM2 avant activation, déconnecté après activation

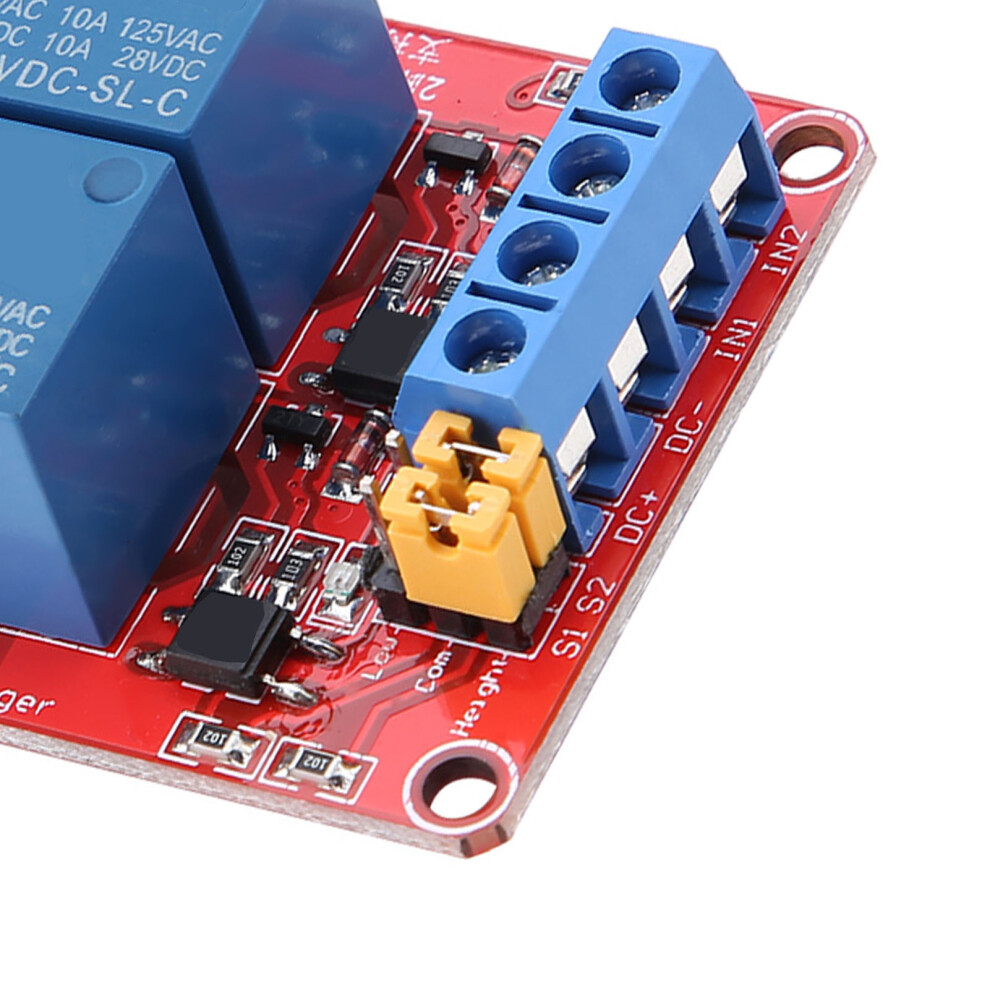

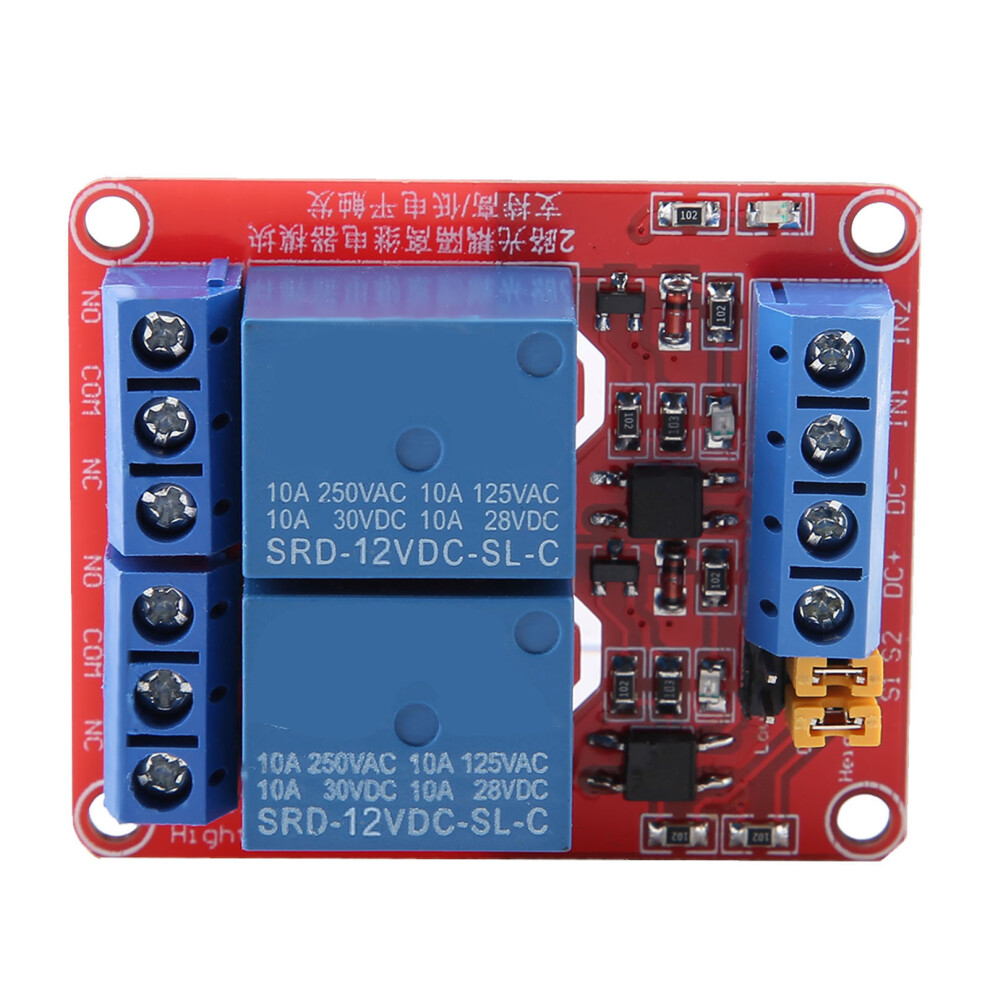

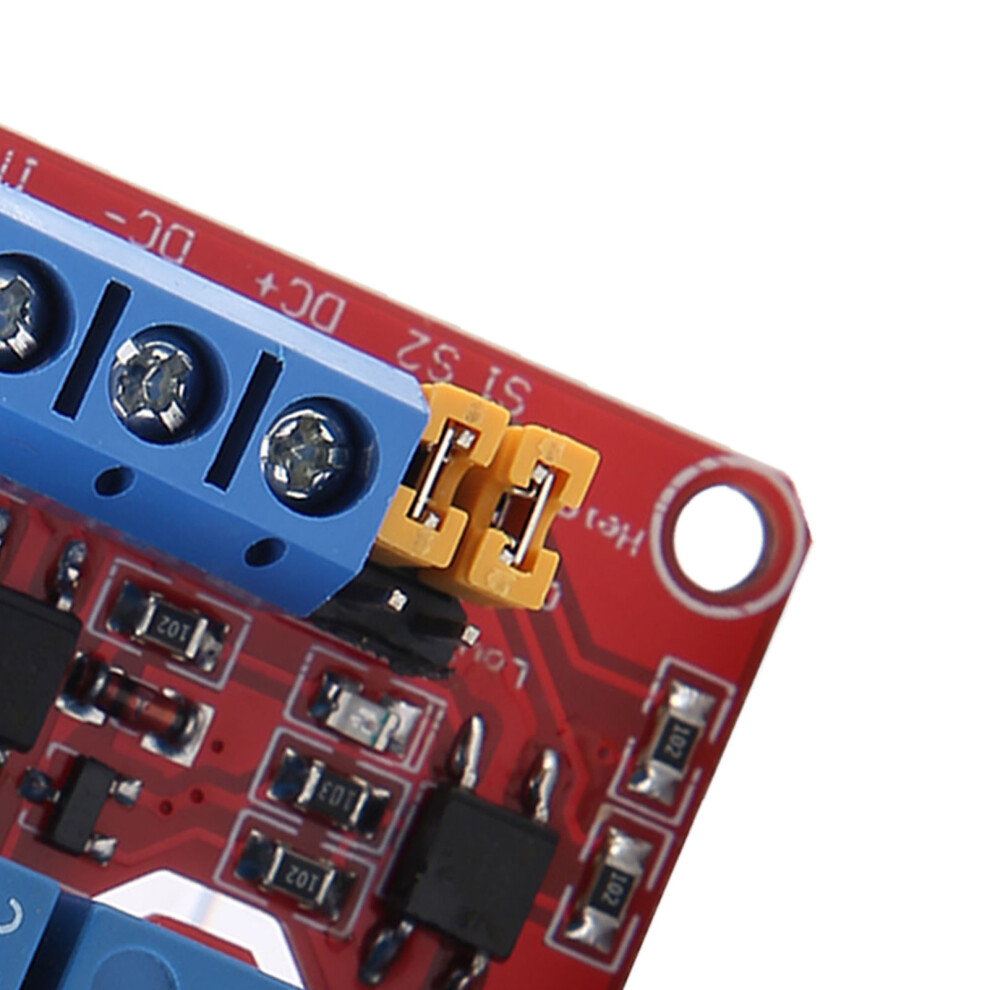

Sélecteur de déclenchement à niveau haut/bas :
1. S1 : sélection du déclenchement à niveau haut/bas du relais à 1 canal.
2. S2 : sélection du déclenchement à niveau haut/bas du relais à 2 canaux.
3. En reliant COM et le fil bas, le relais correspondant est déclenché par niveau bas; en reliant COM et le fil haut, il est déclenché par niveau haut.
