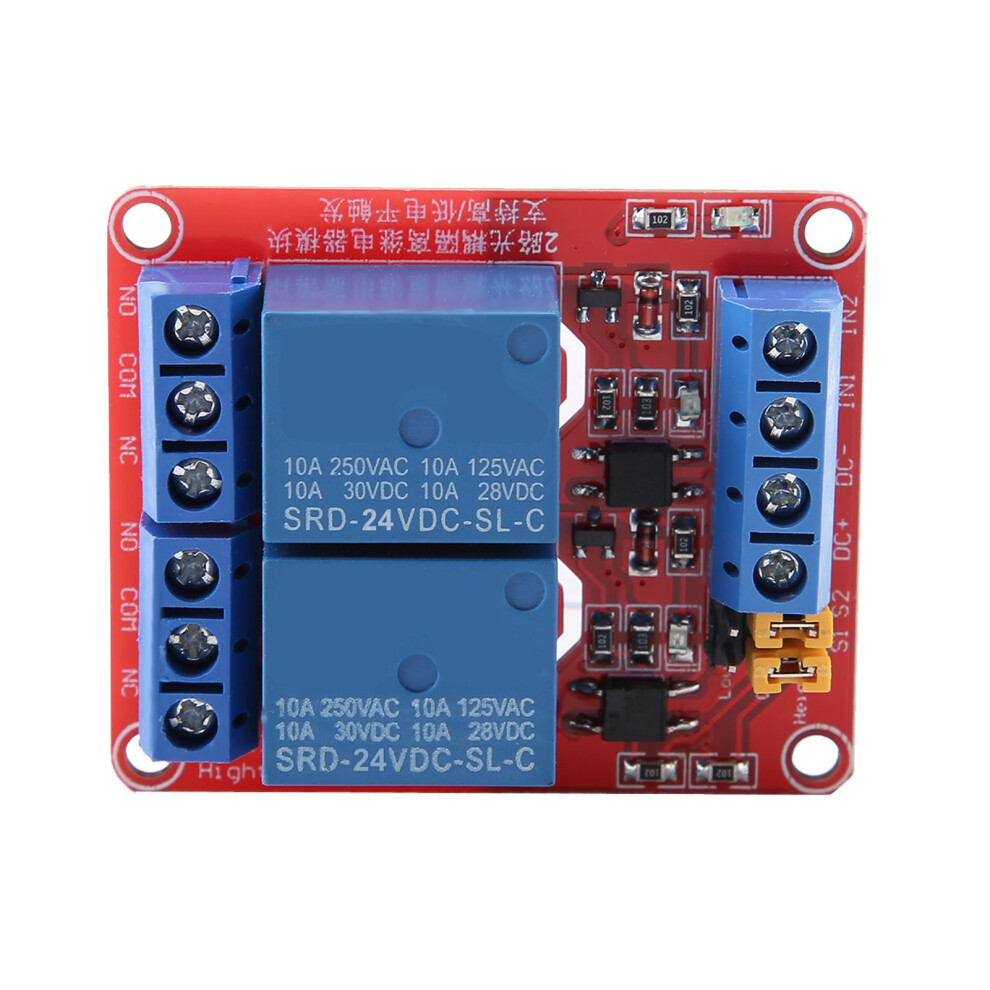

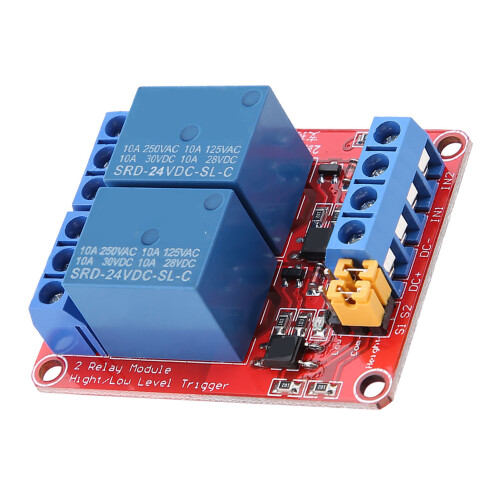

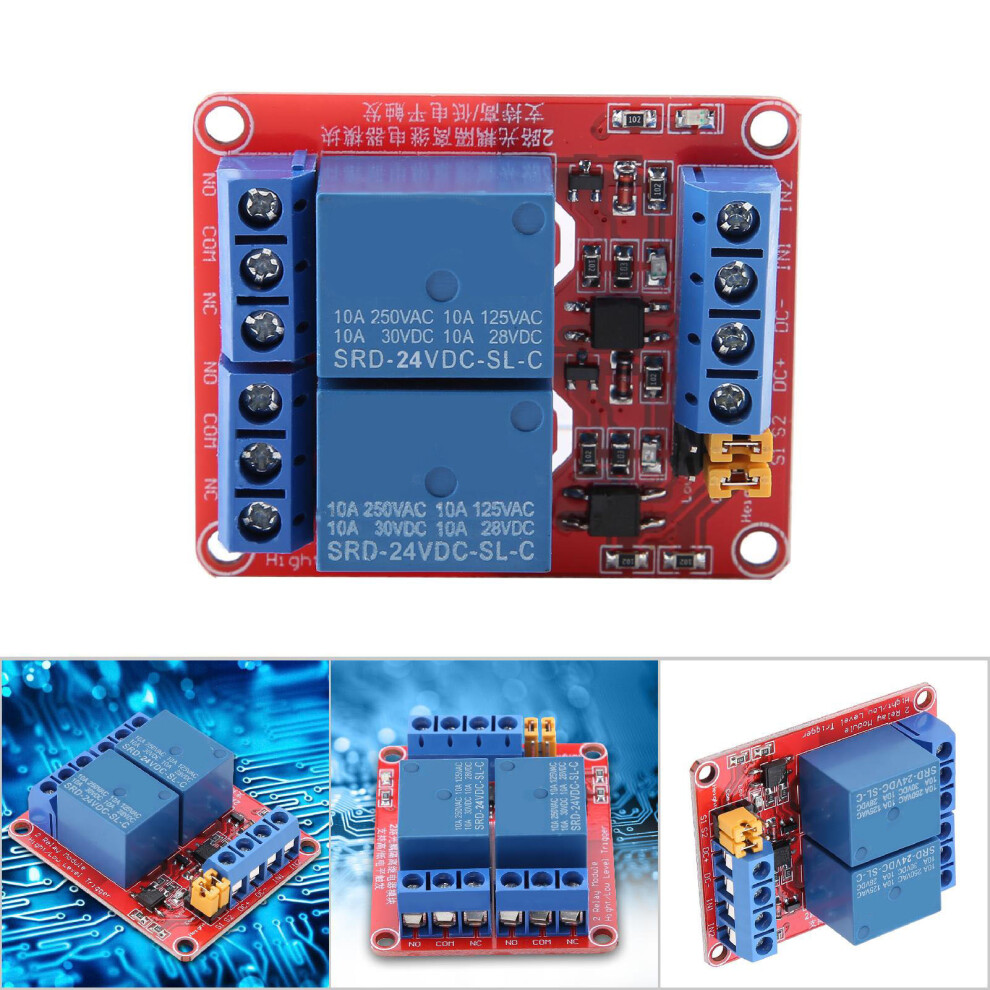

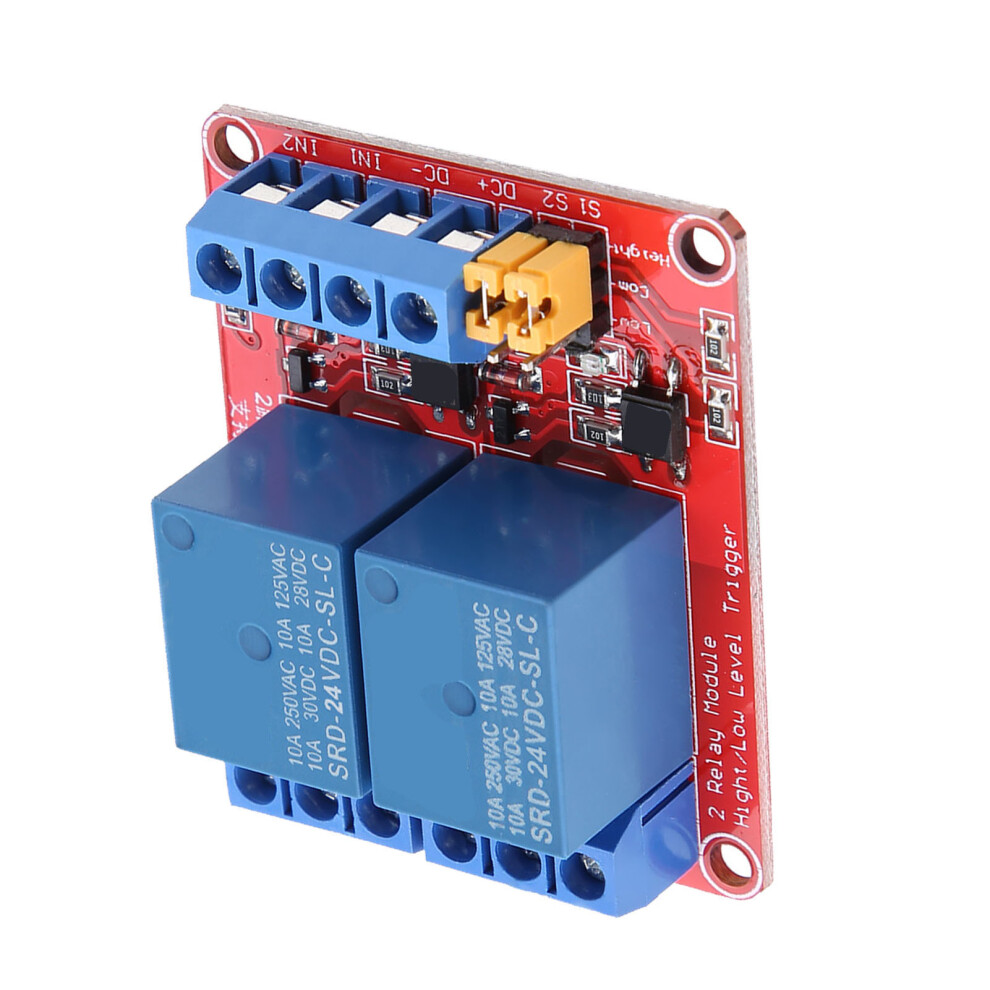

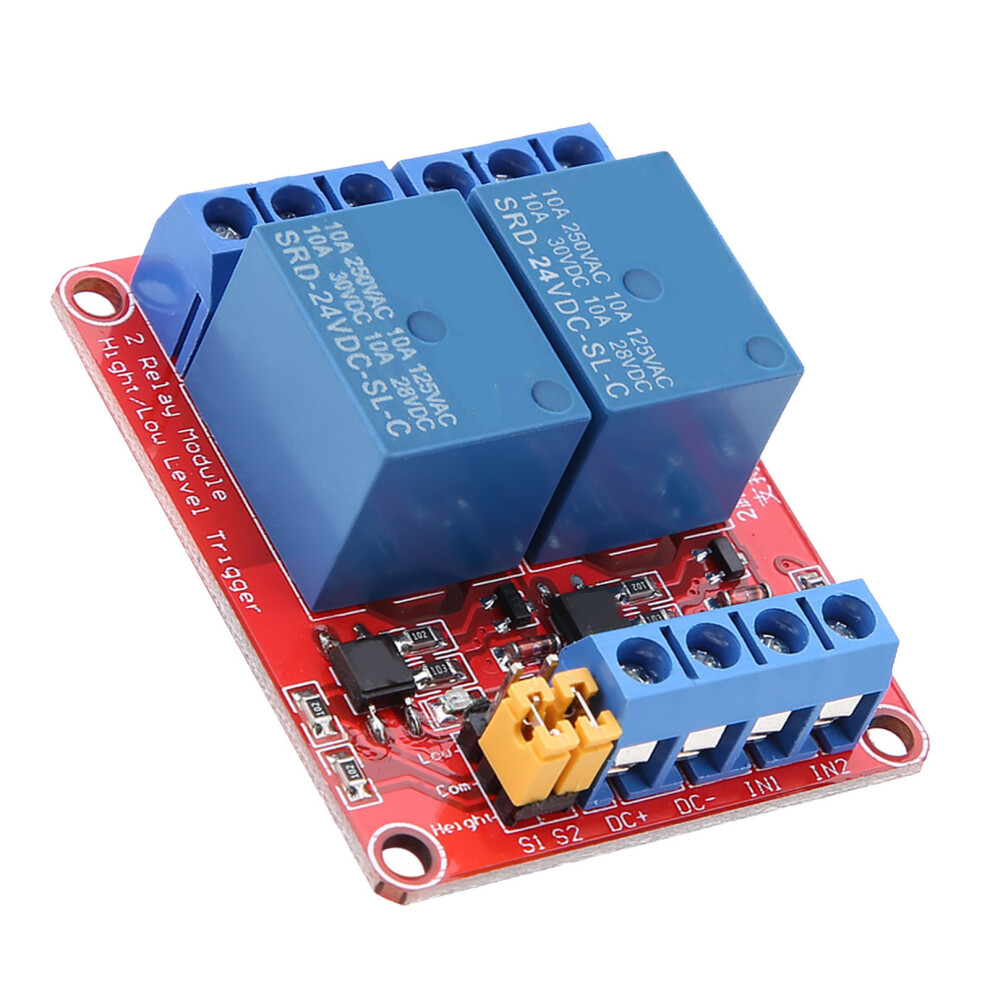

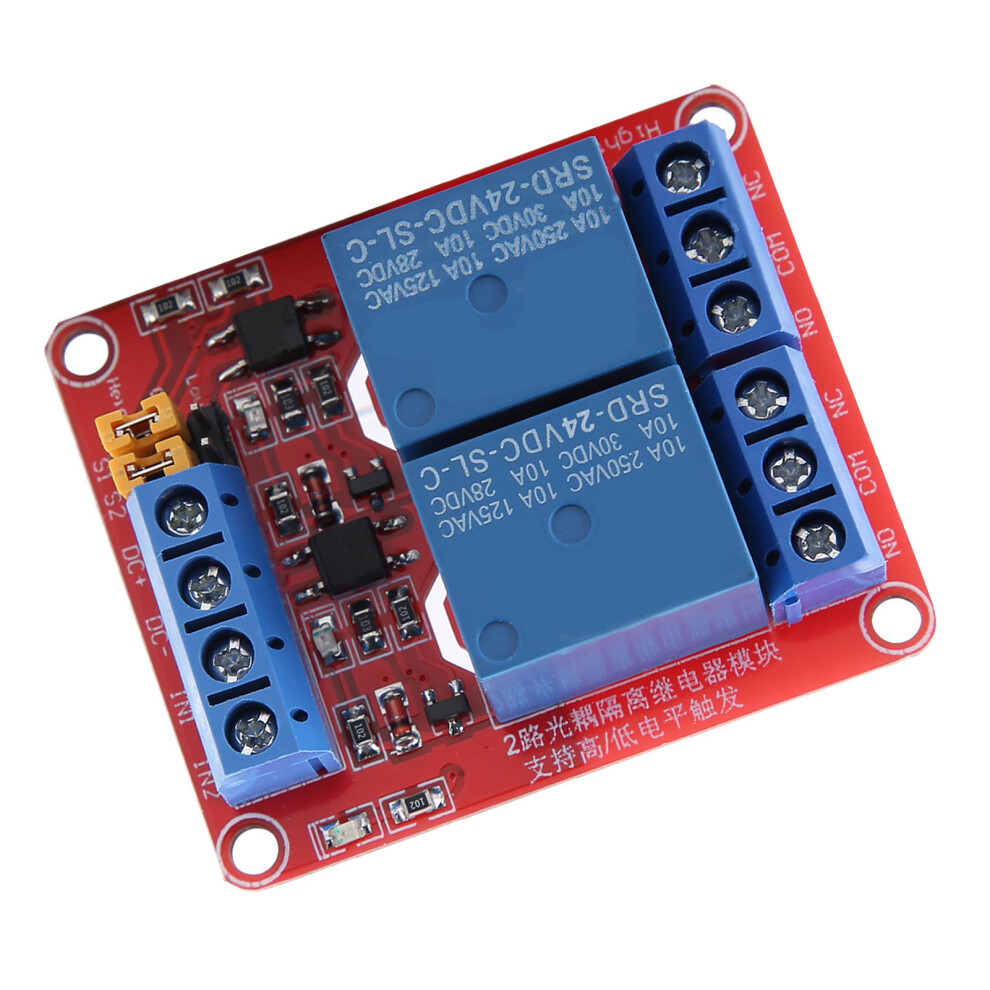

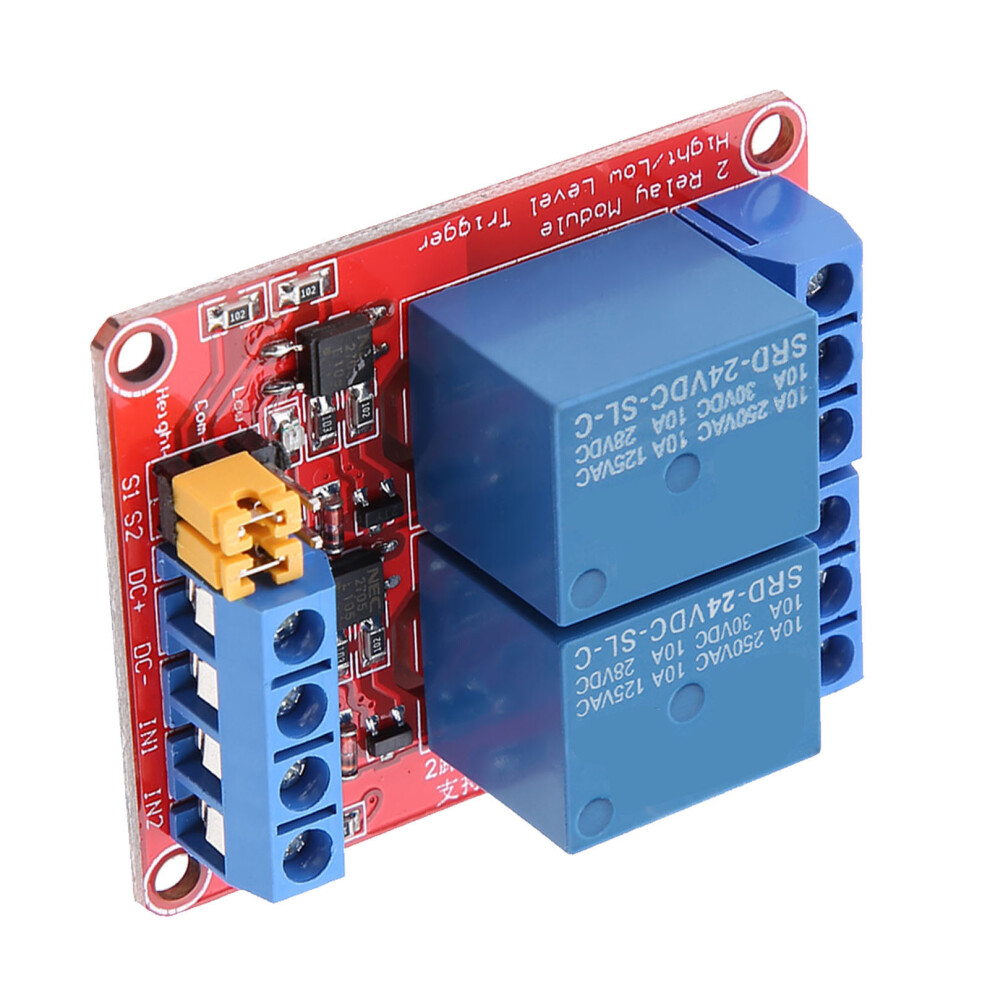

Module relais à 2 canaux, 24 V, rouge, 50 x 41 x 18,5 mm
Neuf
Ne perdez pas de temps, il n’en reste plus qu’1 en stock
Pourquoi vous allez adorer OnBuy :
- Gagnez du Cashback sur chaque achat – dépensez-le immédiatement sur votre prochaine commande
- Livraison gratuite – sur des millions d'articles sur le site
- Les clients nous adorent – 127,000 avis avec une note « Excellente »
10,27 €
13,69 €
25 % de réduction !
Livraison GRATUITE
1 %
Qu'est-ce que le Cashback instantané ?
En savoir plus
Les prix des articles vendus sur OnBuy incluent la TVA.
Options de paiement sans intérêts disponibles
Voir la description complète et les détails du produit
Livraison : Standard (Gratuite) | lun. 29 juin - mer. 1 juil.
Retours : 30 jours
Protection des paiements pendant 180 jours
Les produits les plus populaires dans la catégorie Relais pour voitures
Tendance
Tendance
Description et informations
Résumé
- The module adopts high-quality relays with normal interface and maximum load: AC /10A, DC 30V/10A.
- Using SMT optocoupler isolation, it has strong driving ability and stable performance; trigger current is 5mA.
- Modules can be triggered by setting high or low levels through wire jumper.
- Fault-tolerant design, even if the control line is broken, the relay will not move.
- The interface design is humanized. All interfaces can be directly connected through the terminal, which is very convenient.
Description de Module relais à 2 canaux, 24 V, rouge, 50 x 41 x 18,5 mm

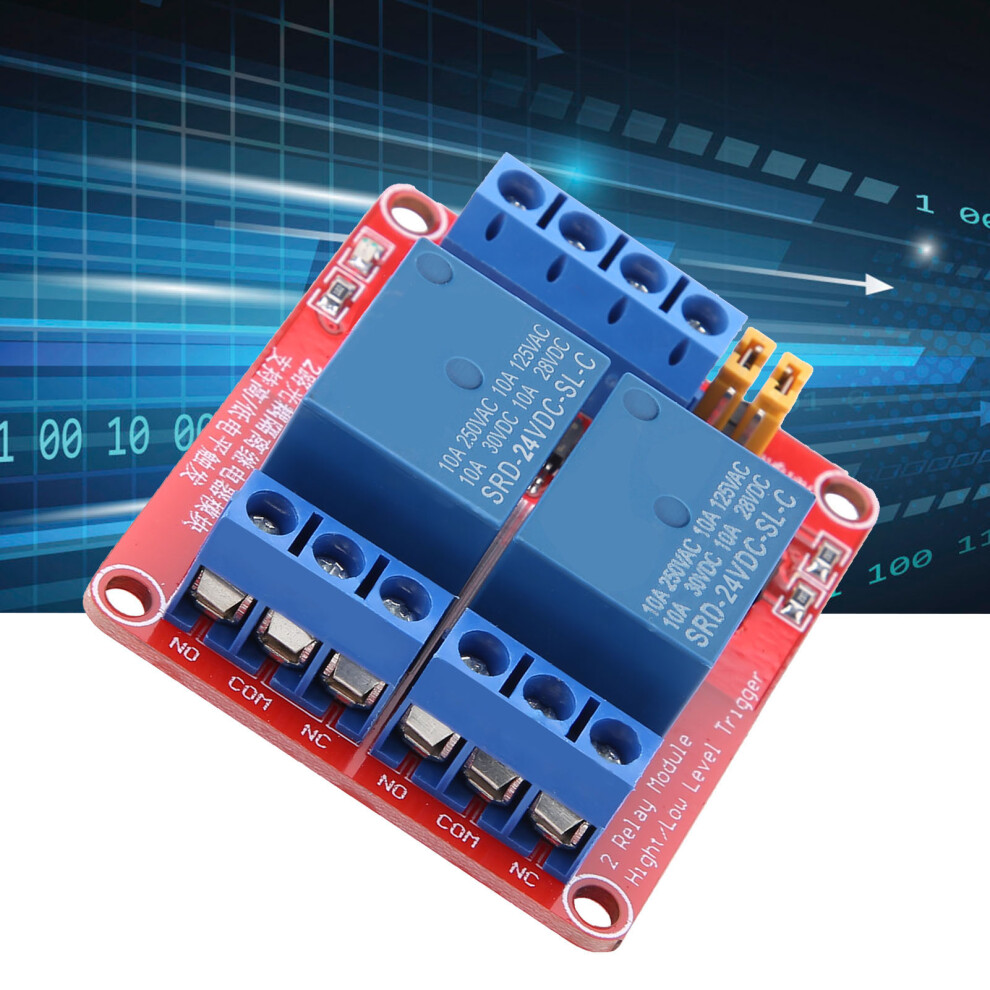

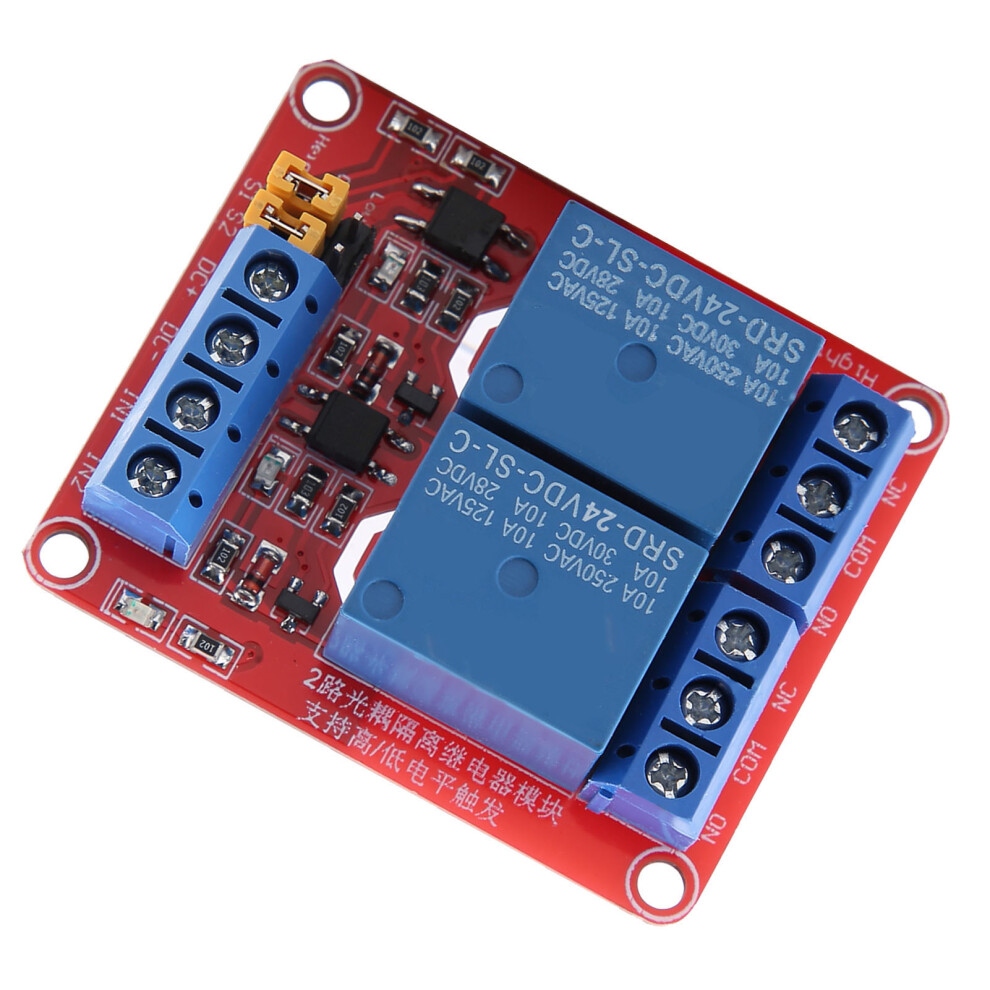

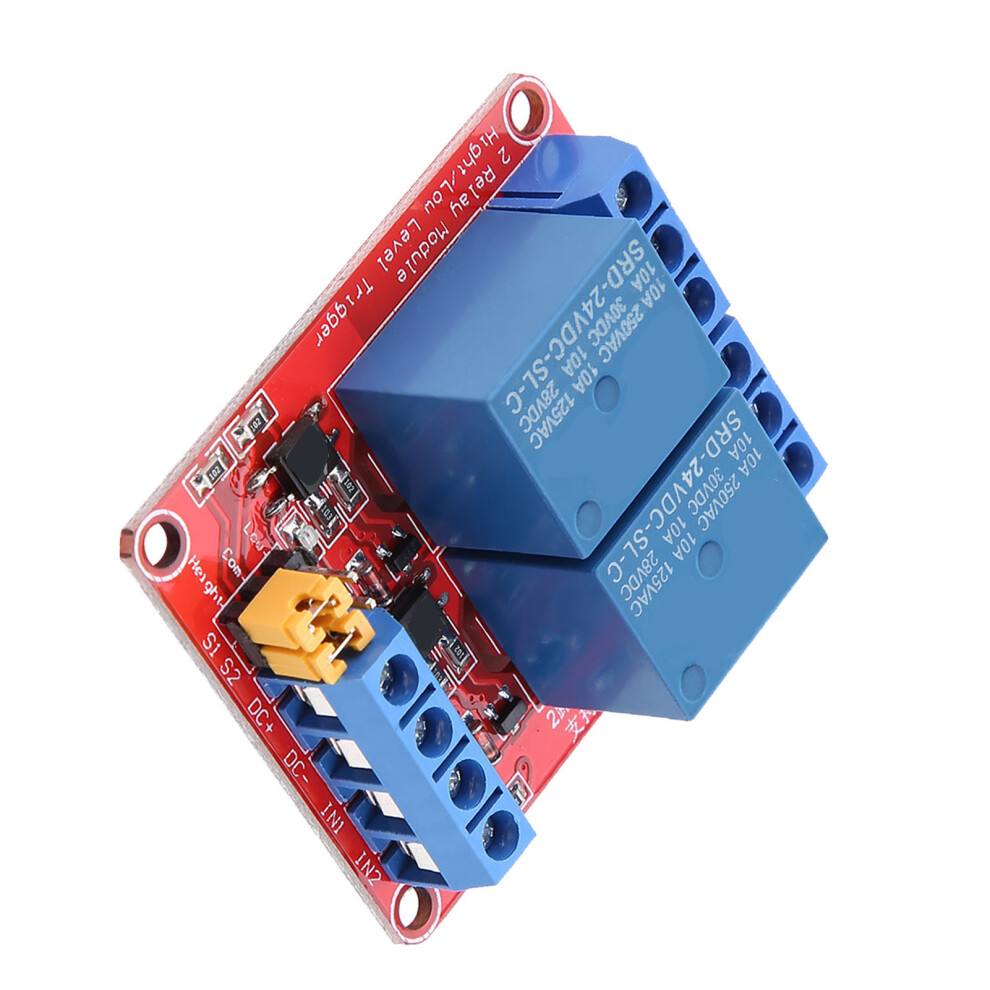

Module relais à 2 canaux avec isolation par optocoupleur et déclenchement à niveaux haut et bas (24V)
Caractéristiques :
- Isolation par optocoupleur SMT, offre une forte capacité de pilotage et des performances stables ; le courant de déclenchement est de 5 mA ;
- Les modules peuvent être déclenchés en réglant le niveau haut ou bas via un cavalier sur le fil.
- Conception tolérante aux fautes ; même si la ligne de commande est rompue, le relais ne s'actionnera pas.
- La conception des interfaces est intuitive. Toutes les interfaces peuvent être directement connectées via le bornier, ce qui est très pratique.
- Équipé de 4 trous de fixation par vis, facile à installer.
Spécifications :
- Canaux : 2
- Dimensions du produit : 50 41 18,5 mm / 2 1,6 0,7 po
- Voyant d'alimentation : Vert
- Voyant du relais : Rouge
- Couleur de la carte : Rouge
Contenu de l'emballage :
- 1 module relais
Remarque :

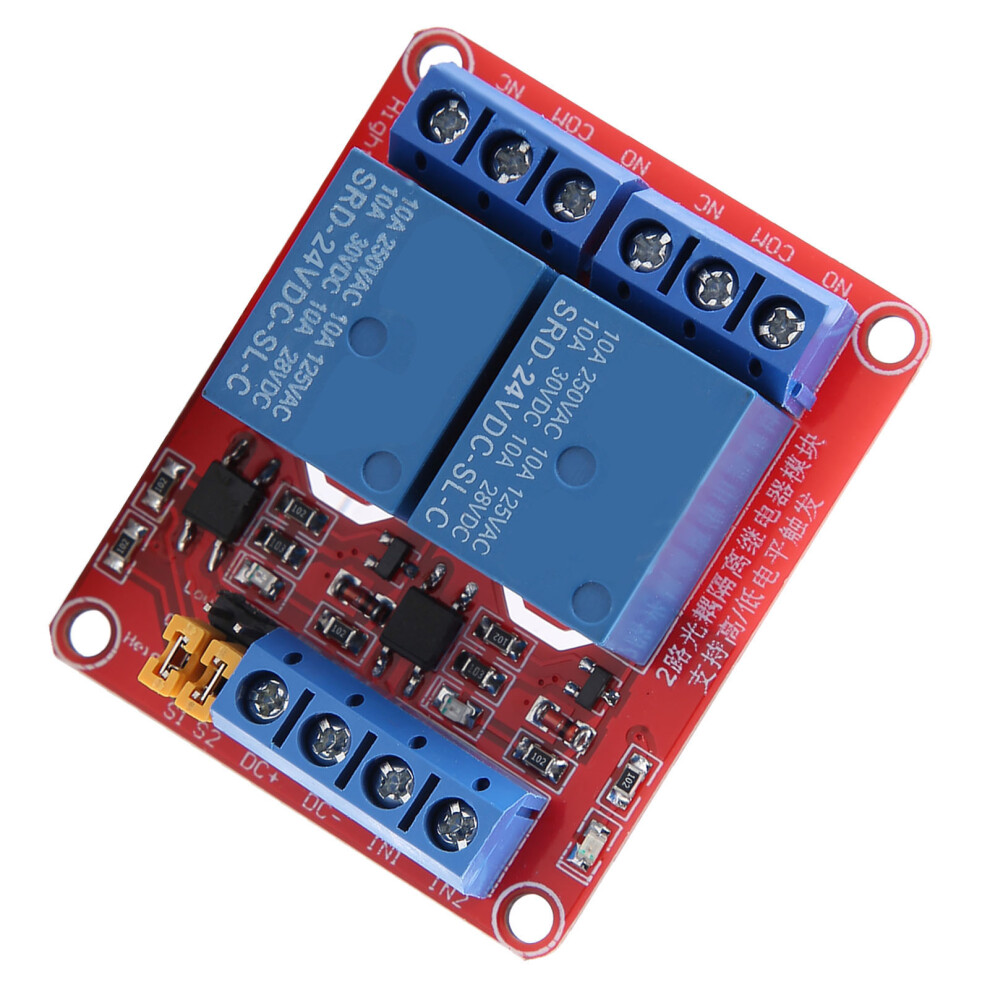

Interface du module :
1. DC+ : Connectez le pôle positif de l'alimentation
2. DC- : Connectez le pôle négatif de l'alimentation
3. IN1 : Terminal de déclenchement du signal 1, peut configurer le déclenchement du relais sur un niveau haut ou bas
4. IN2 : Terminal de déclenchement du signal 2, peut configurer le déclenchement du relais sur un niveau haut ou bas
Sortie du relais :
1. NO1 : Relais à 1 canal normalement ouvert ; le relais est ouvert avant l'activation et est court-circuité avec COM1 après activation
2. COM1 : Interface commune du relais à 1 canal
3. NC1 : Interface normalement fermée du relais à 1 canal, reliée en court-circuit avec COM1 avant l'activation et isolée après activation
4. NO2 : Interface normalement ouverte du relais à 2 canaux ; le relais est ouvert avant l'activation et est court-circuité avec COM2 après activation
5. COM2 : Interface commune du relais à 2 canaux
6. NC2 : Interface normalement fermée du relais à 2 canaux, reliée en court-circuit à COM2 avant l'activation et isolée après activation

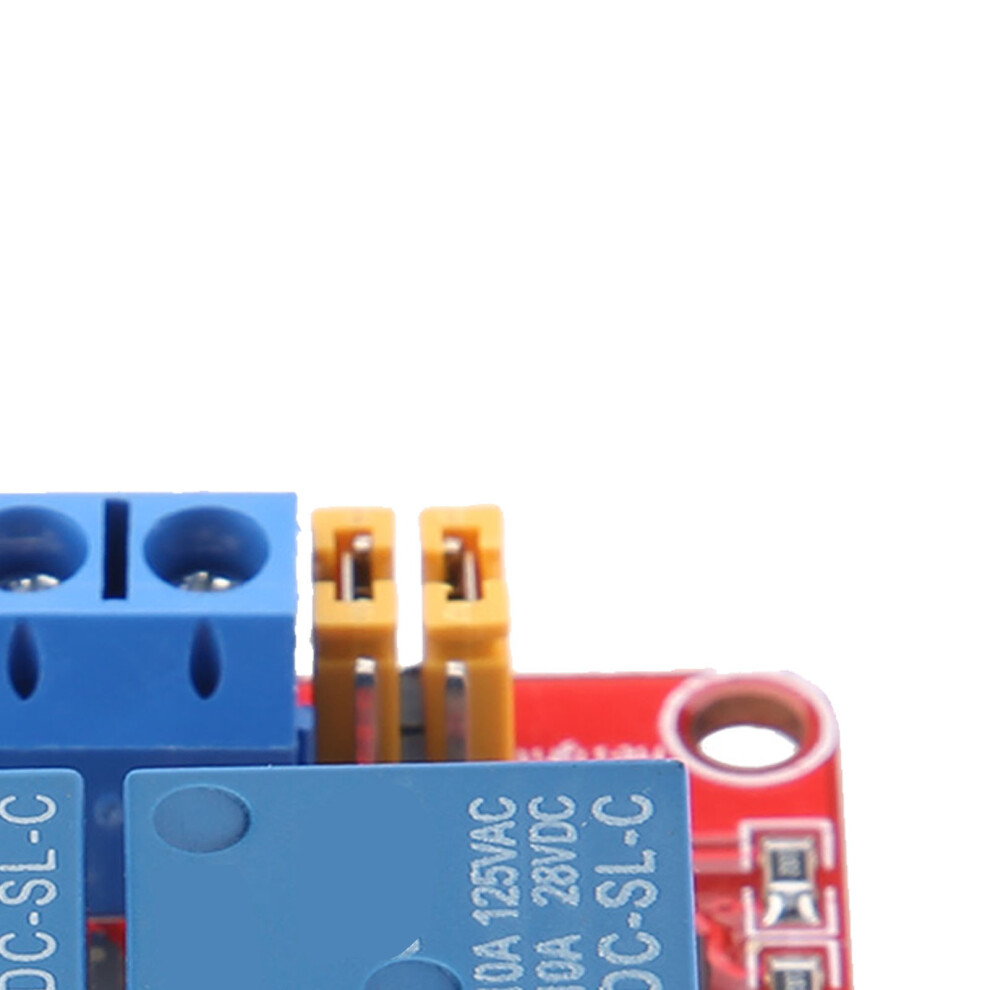

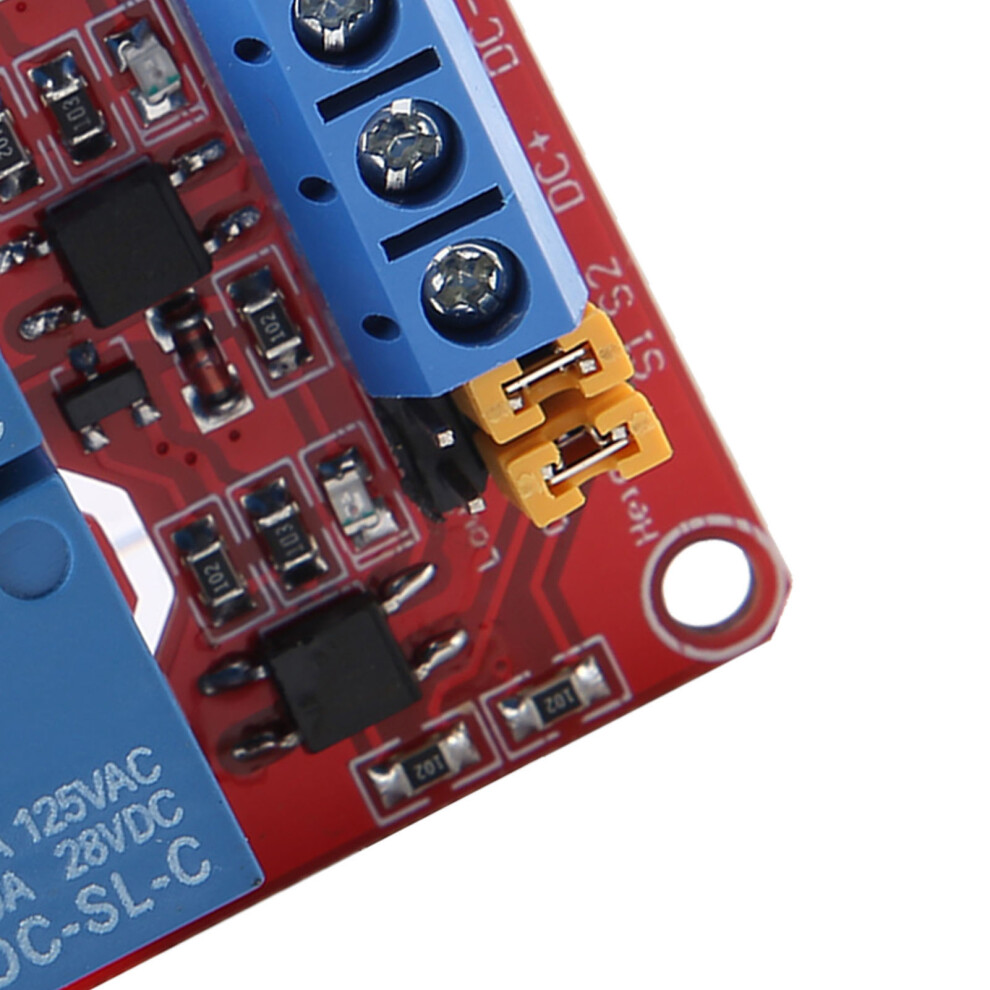

Sélecteur de déclenchement haut/bas :
1. S1 est le sélecteur de déclenchement haut/bas du relais à 1 canal.
2. S2 est le sélecteur de déclenchement haut/bas du relais à 2 canaux.
3. COM et la connexion courte vers le bas déterminent le déclenchement par niveau bas ; COM et la connexion courte vers le haut déterminent le déclenchement par niveau haut.
Informations
| OPC | PHVYZ7H |
|---|---|
| Codes | 9301322543987 (EAN) |
