Description
Module de relais temporisé réglable avec minuterie 3 V, 3,7 V, 4,5 V, 5 V, 6 V et 7,4 V
Spécifications :
Caractéristiques :
Ce relais temporisé peut être alimenté par une basse tension, jusqu'à 3 V.
Il peut être alimenté par des batteries au lithium 3,7 V, des batteries externes 5 V ou des alimentations à découpage.

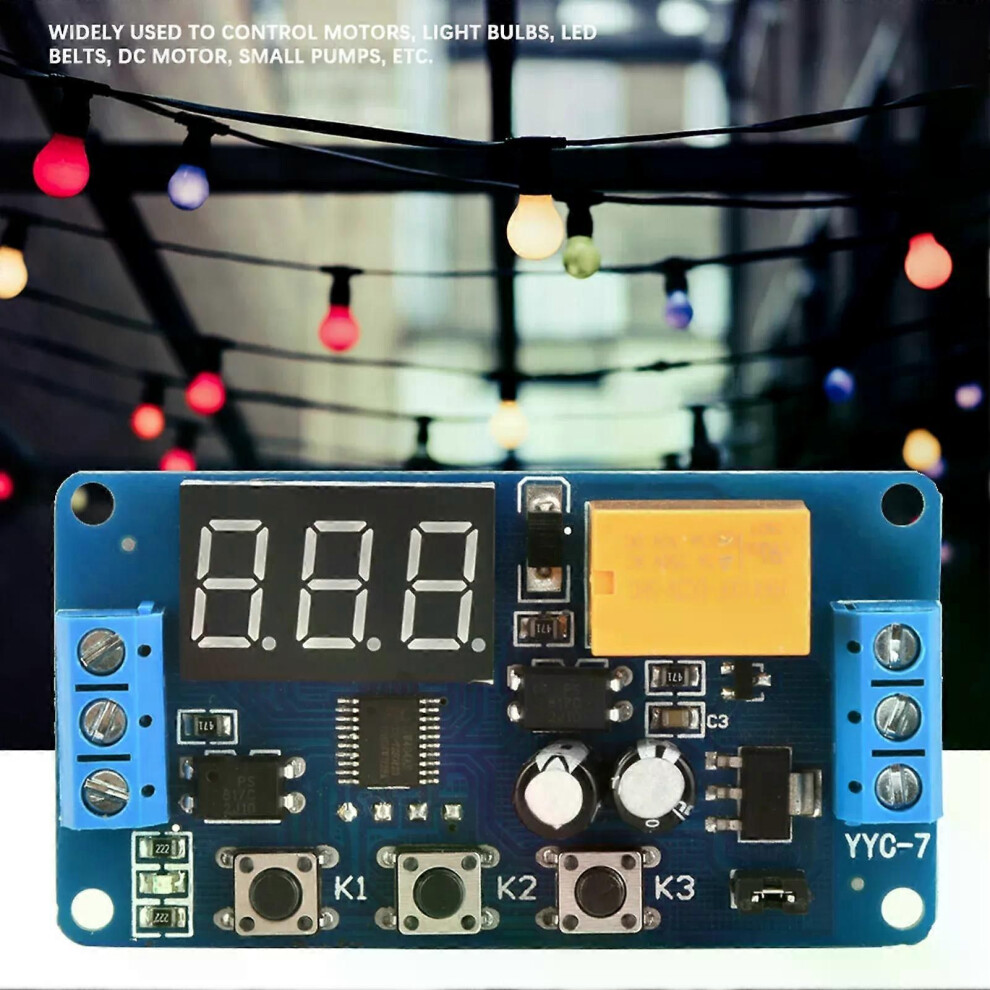

Il est largement utilisé pour la commande de moteurs, d'ampoules, de rubans LED, de moteurs CC, de petites pompes, etc.
L'isolation par couplage optique de la sortie améliore la résistance aux interférences.
Ce module utilise un circuit imprimé de qualité industrielle et les paramètres sont conservés après une coupure de courant.
Spécifications :
Courant de fonctionnement : CC 3 V à 7 V
Plage de tension avec cavalier : 3 V à 5,5 V ; Plage de tension sans cavalier : 3,8 V à 7 V
Source de signal : CC 3 V ~ 12 V (alimentation couramment utilisée pour le déclenchement positif, les boutons, les capteurs PNP, les signaux PLC, etc.)
Capacité de sortie : Peut contrôler des équipements fonctionnant sous 30 V CC 3 A ou 220 V CA 3 A
Courant de repos : 15 mA Courant de fonctionnement : 30 mA
Durée de vie : > 100 000 cycles
Température de fonctionnement : -40 C à 85 C
Dimensions : 64,2 34,8 15 mm / 2,5 1,4 0,6 po
Poids : 22 g / 0,8 oz (environ)
Contenu de l'emballage :
1 * Module
Fonction :
Plage de temporisation : Minimum 0,1 seconde, maximum 999 minutes, réglable.
P-1 : Le relais de déclenchement est activé et désactivé à la fin du délai. Pendant la période de temporisation :
A : Un nouveau déclenchement est invalide. B : Un nouveau déclenchement peut démarrer une nouvelle temporisation. C : Un nouveau déclenchement entraîne la réinitialisation du relais et l'arrêt de la temporisation.
P-2 : Le déclenchement du signal lance la temporisation pour T1. À la fin de la temporisation, le relais est alimenté pendant T2, puis mis hors tension (réinitialisation).
P-3 : Cycle : Activation pendant T1, mise hors tension pendant T2, cycle infini. Les durées de T1 et T2 sont réglables.
A : Après la mise sous tension, le relais est d'abord alimenté, puis mis hors tension (cycle infini). B : Après la mise sous tension, le relais est d'abord mis hors tension, puis alimenté (cycle infini).
P-4 : En présence d'un signal, le relais est alimenté. À la disparition du signal, la temporisation démarre, et le relais est mis hors tension à la fin de la temporisation. Pendant la période de temporisation, si un signal réapparaît, la temporisation est annulée. et lorsque le signal disparaît, le chronométrage recommence.
Sélection du mode : Après la mise sous tension, maintenez le bouton K1 enfoncé pendant 2 secondes, puis appuyez sur K1 pour entrer dans la sélection du mode P1~4, K2 pour entrer dans le modèle.
P-1 : Le relais de déclenchement du signal est alimenté, et lorsque le temps est écoulé, le relais est désalimenté ; Pendant la période de temporisation :
A : Le déclenchement est invalide. B : Un nouveau déclenchement peut démarrer une nouvelle temporisation. C : Un nouveau déclenchement entraîne la réinitialisation du relais et l'arrêt de la temporisation.
P-2 : Le déclenchement du signal lance la temporisation pour T1. À la fin de la temporisation, le relais est alimenté pendant T2, puis désactivé (réinitialisation).
P-3 : Cycle : Activation pendant T1, désactivation pendant T2, cycle infini. Les durées de T1 et T2 sont réglables.
A : Après la mise sous tension, le relais est d'abord alimenté, puis désactivé (cycle infini). B : Après la mise sous tension, le relais est d'abord désactivé, puis alimenté (cycle infini). P-4 : En présence d'un signal, le relais est alimenté. À la disparition du signal, la temporisation démarre. Le relais est désactivé à la fin de la temporisation. Pendant la période de temporisation, si un signal réapparaît, la temporisation est annulée. Lorsque le signal disparaît, le chronométrage redémarre. Après avoir sélectionné le mode de fonctionnement, appuyez sur K1 pour accéder aux réglages précis de la fonction, notamment pour choisir entre A, B et C. Instructions de réglage de l'heure : K2 : Bouton de décalage : appuyez dessus pour ajuster la position de clignotement de l'affichage. K3 ajuste la valeur qui clignote. L'affichage cesse de clignoter tant que vous n'appuyez pas à nouveau sur K2. K3 : Lorsque l'affichage clignote, K3 ajuste les chiffres, de 0 à 9. Lorsque l'affichage ne clignote pas, K3 ajuste la position de la virgule : la virgule à la position des unités indique une durée de 0 à 999 minutes ; à la position des dizaines, une durée de 0 à 99,9 secondes ; sans virgule, une durée de 0 à 999 secondes. Remarque : Les fonctions P-2 et P-3 comportent deux groupes de temps nécessitant un réglage. Appuyer six fois sur K2 constitue un cycle. Les trois premières pressions permettent de régler une durée, les trois dernières, une autre. (Le voyant bleu allumé indique le réglage de la durée d'activation du relais ; le voyant bleu éteint indique le réglage de la durée de désactivation du relais.)
