RS-WS-120-2D-LCD 147x88x41mm Gris 4-20mA

Description de RS-WS-120-2D-LCD 147x88x41mm Gris 4-20mA

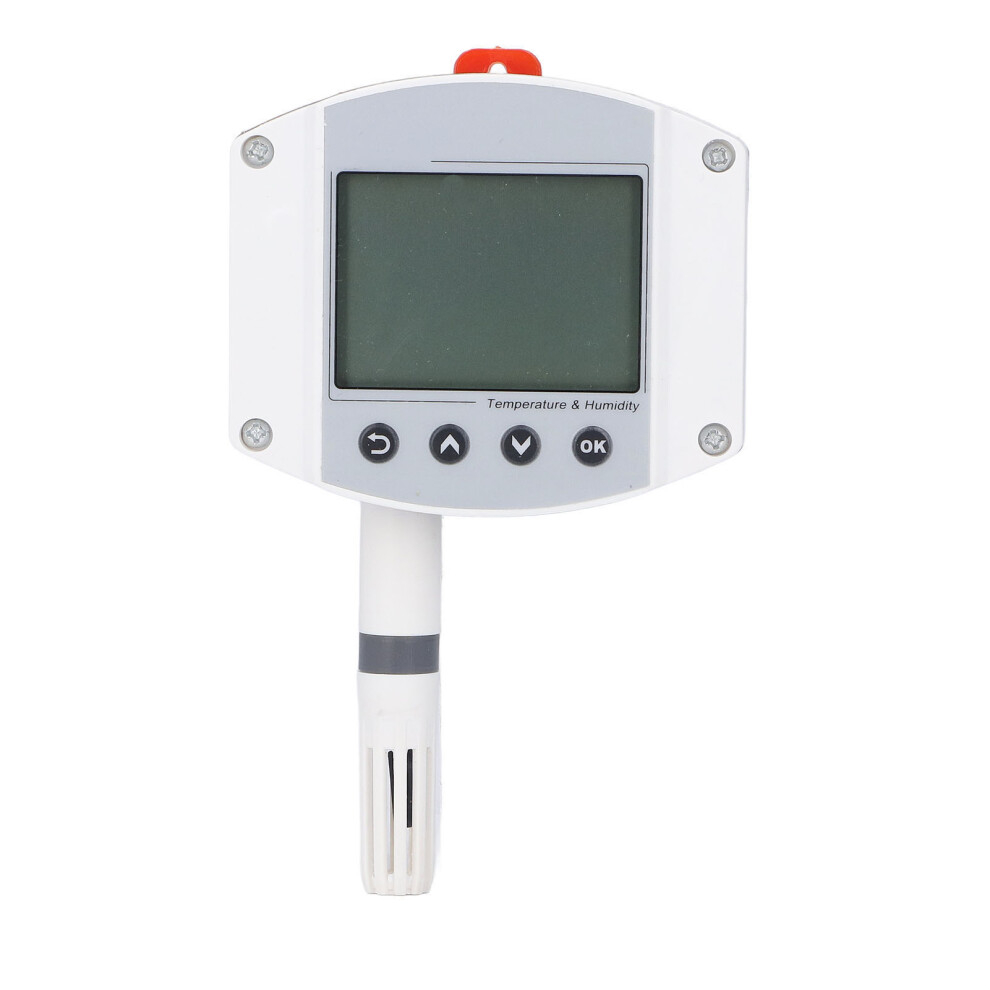

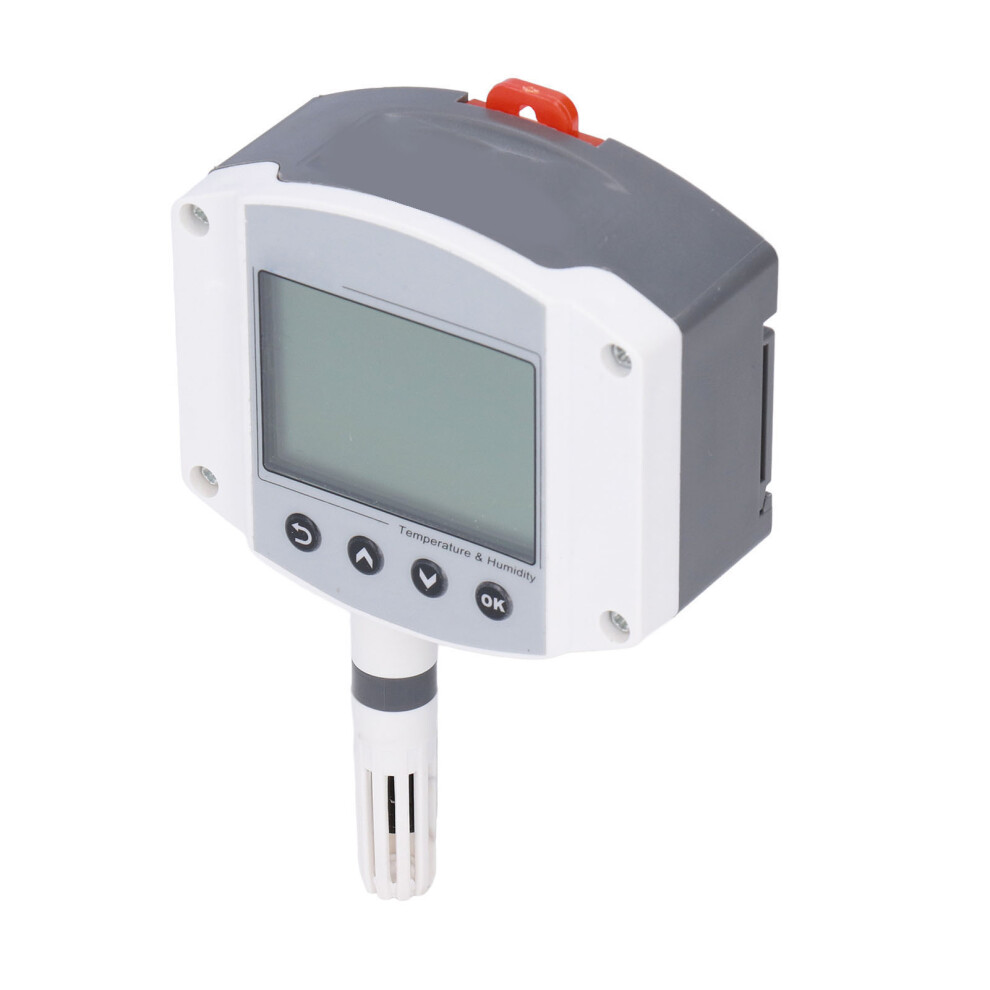

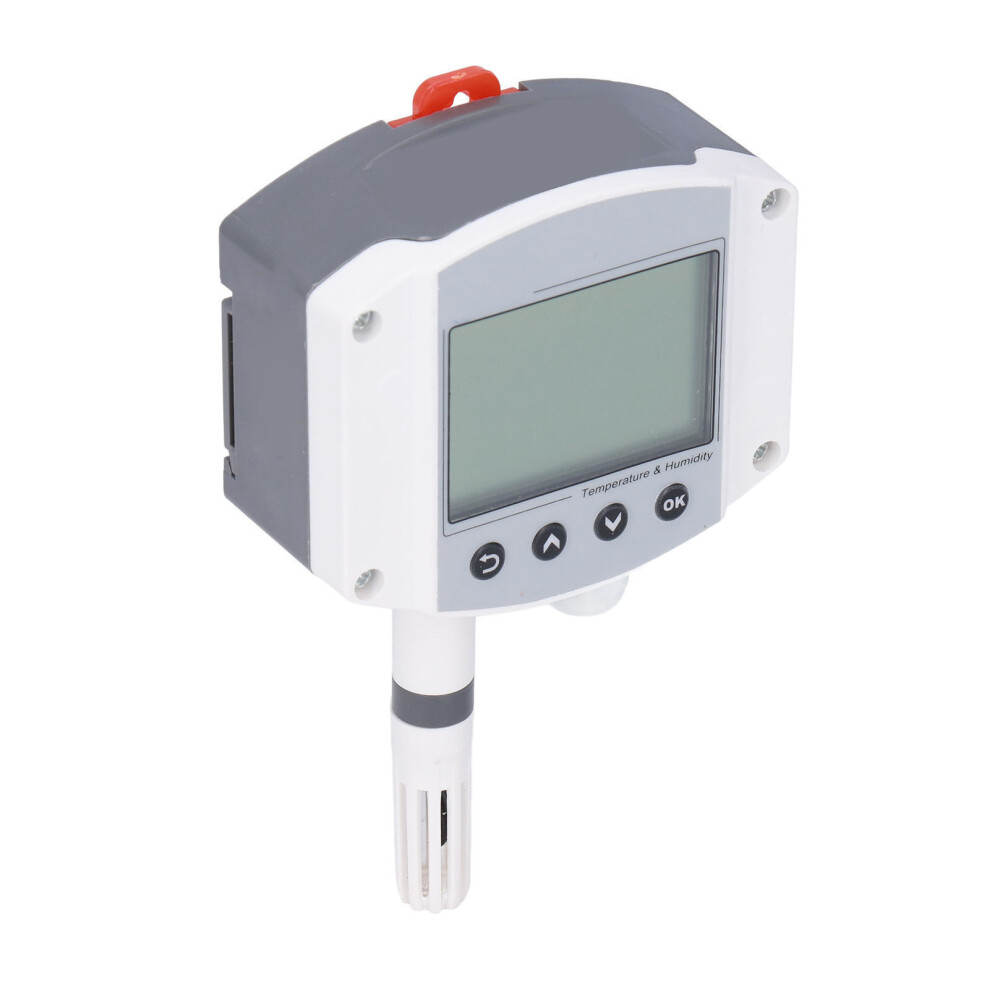

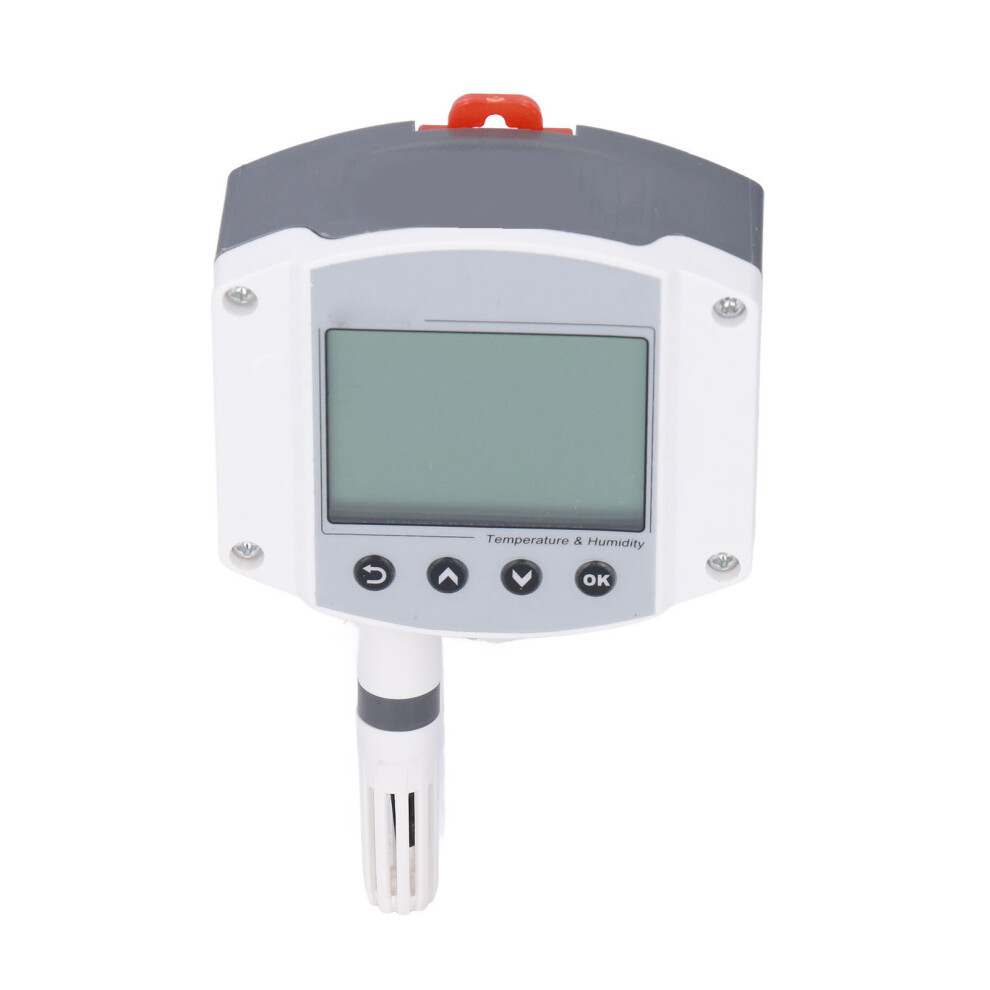

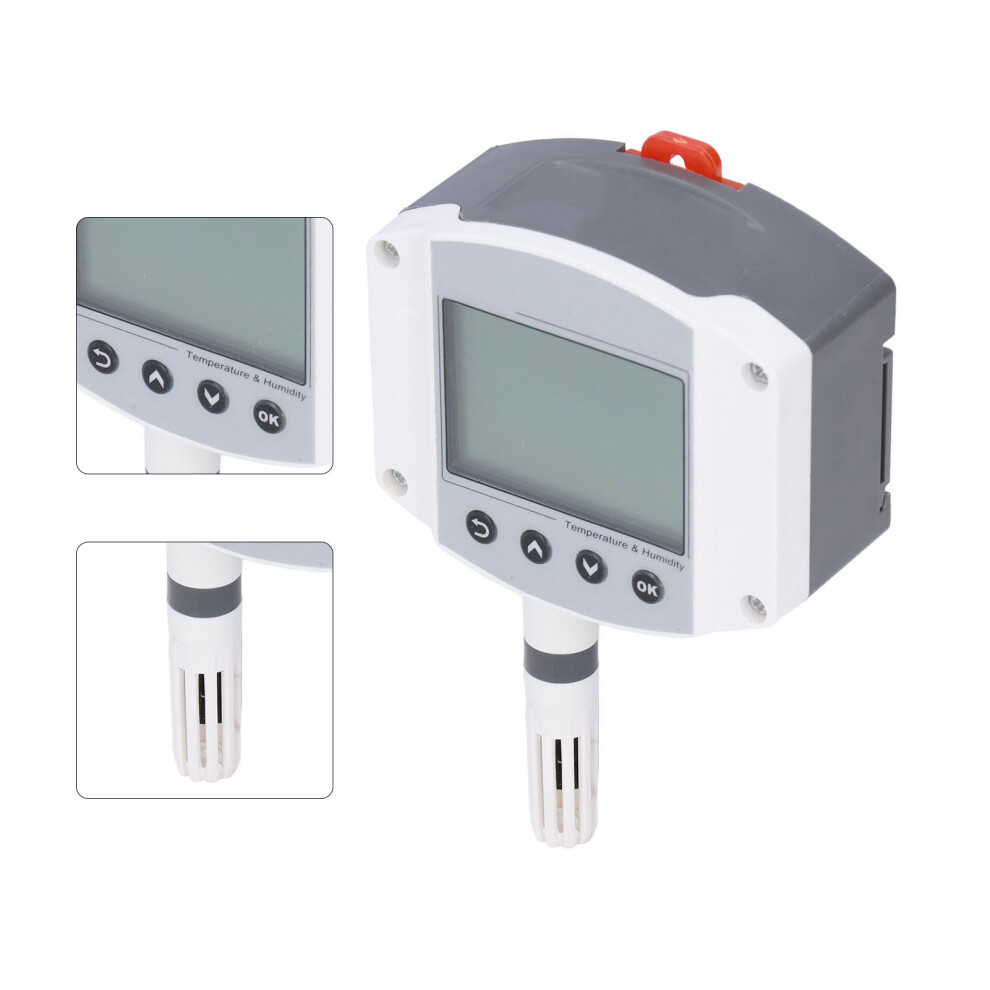

Transmetteur de température et d'humidité, montage mural avec affichage LCD 4-20 mA pour équipement industriel
Type d'article : Capteur de température
Dimensions du produit : environ 147 x 88 x 41 mm / 5,79 x 3,46 x 1,61 po
Aperçu du produit : Le transmetteur est un boîtier mural industriel offrant un haut niveau de protection. Le circuit intègre une puce microprocesseur de grade industriel et un capteur de température et d'humidité de haute précision afin d'assurer une excellente fiabilité, une grande précision et une interchangeabilité du produit. Adopte une sortie de signal analogique 4-20 mA via une interface industrielle standard, peut être connectée à un afficheur numérique sur site, PLC, variateur, automate de commande industrielle et autres équipements, sûr et fiable, bel aspect, installation facile.
Paramètres :
Modèle
RS-WS-120-2D-LCD
Alimentation en courant continu (par défaut)
DC 10-30 V
Consommation maximale
Sortie de courant
1,2 W
Sortie de tension
1,2 W
A Précision
Humidité
2 %RH (60 %RH, 25 C)
Température
0,4 C (25 C)
B Précision
Humidité
3 %RH (60 %RH, 25 C)
Température
0,5 C (25 C)
Plage de température
-40 C à +120 C, défaut -40 C à +80 C
Plage d'humidité
0 %RH à 100 %RH
Température et humidité de fonctionnement du circuit transmetteur
-20 C à +60 C, 0 %RH à 95 %RH (sans condensation)
Température de fonctionnement de la sonde
-40 C à +120 C, défaut -40 C à +80 C
Humidité de fonctionnement de la sonde
0 %RH à 100 %RH
Stabilité à long terme
Humidité
1 %RH/an
Température
0,1 C/an
Temps de réponse
Humidité
8 s (vitesse du vent 1 m/s)
Température
25 s (vitesse du vent 1 m/s)
Signal de sortie
Sortie de courant
4-20 mA
Capacité de charge
Sortie de tension
Résistance de sortie 250 Ω
Sortie de courant 600 Ω

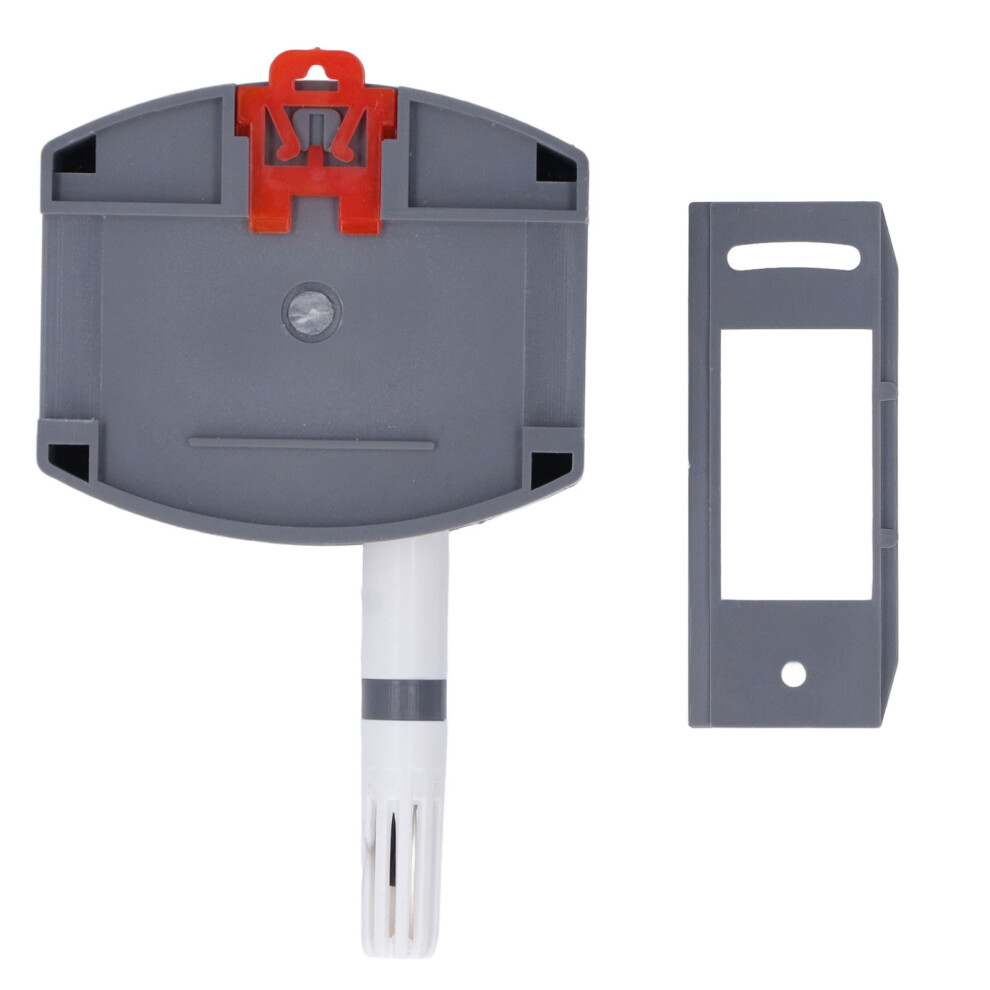

Trous de montage (approx.)
70 mm / 2,76 po
Réglages des paramètres

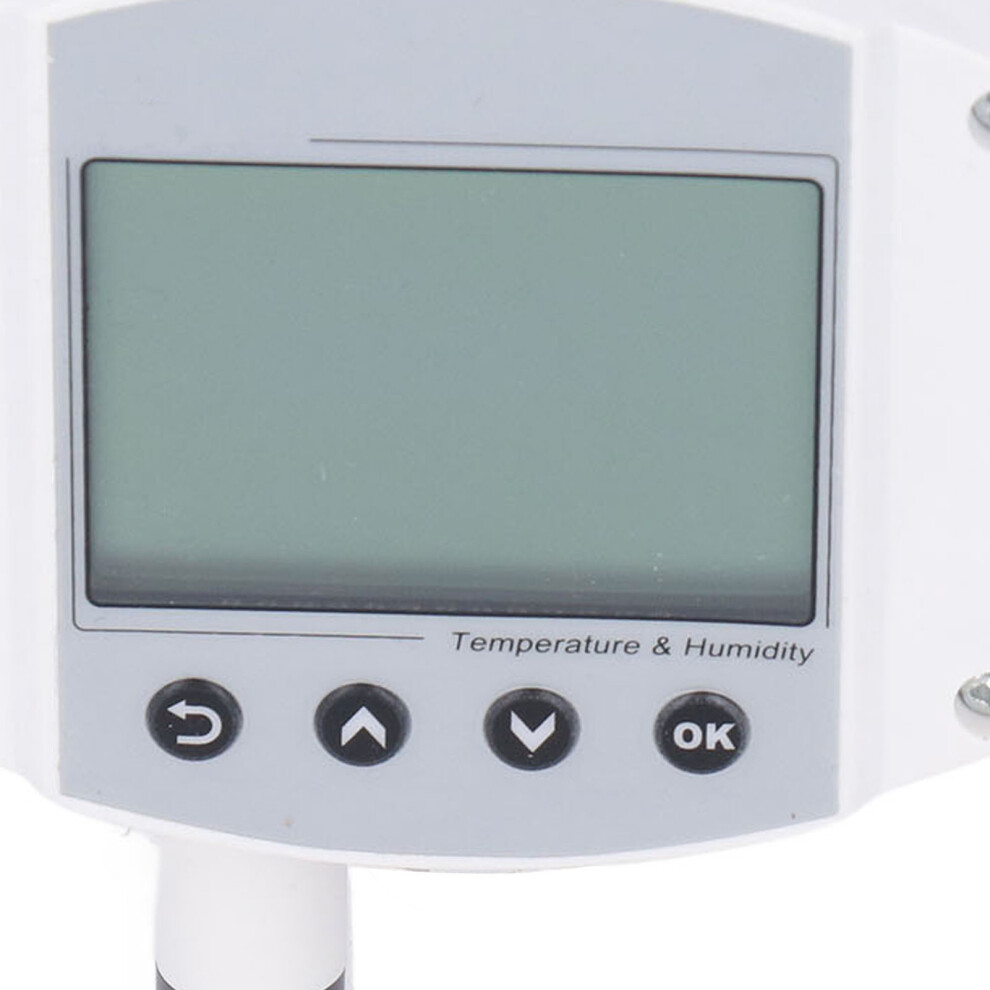

Modifier directement via les paramètres logiciels ou les boutons.
Câblage spécifique :
Identification du circuit
Description
Alimentation
VCC
Positif d'alimentation
GND
Négatif d'alimentation ou négatif du signal
Sortie
TH
Signal de température positif
RH
Signal d'humidité positif
Remarque : Le dispositif ne fournit pas de ligne de communication par défaut ; la couleur des fils est donnée à titre indicatif.
Problèmes courants et solutions :
Lorsqu'il n'y a pas de sortie ou une erreur de sortie, les causes possibles sont :
1. L'erreur correspondante à la plage entraîne une erreur de calcul de l'automate programmable (PLC). Pour la plage, reportez-vous aux spécifications techniques dans la première partie.
2. Le mode de câblage est incorrect ou l'ordre des câbles est erroné.
4. La distance entre le transmetteur et le récepteur est trop longue, provoquant des perturbations du signal.
5. Le port d'acquisition du PLC est endommagé.
6. L'équipement est endommagé.
Poids : 178 g / 6,28 oz (approx.)
