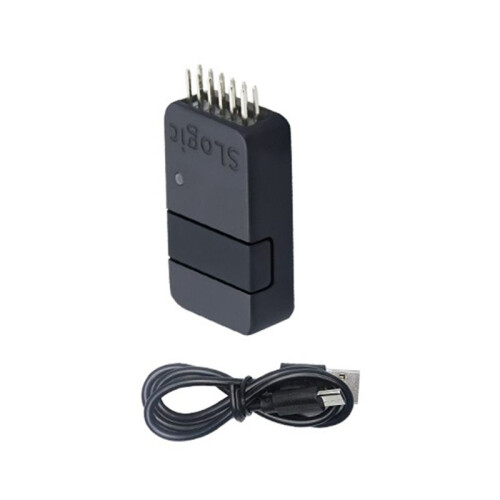

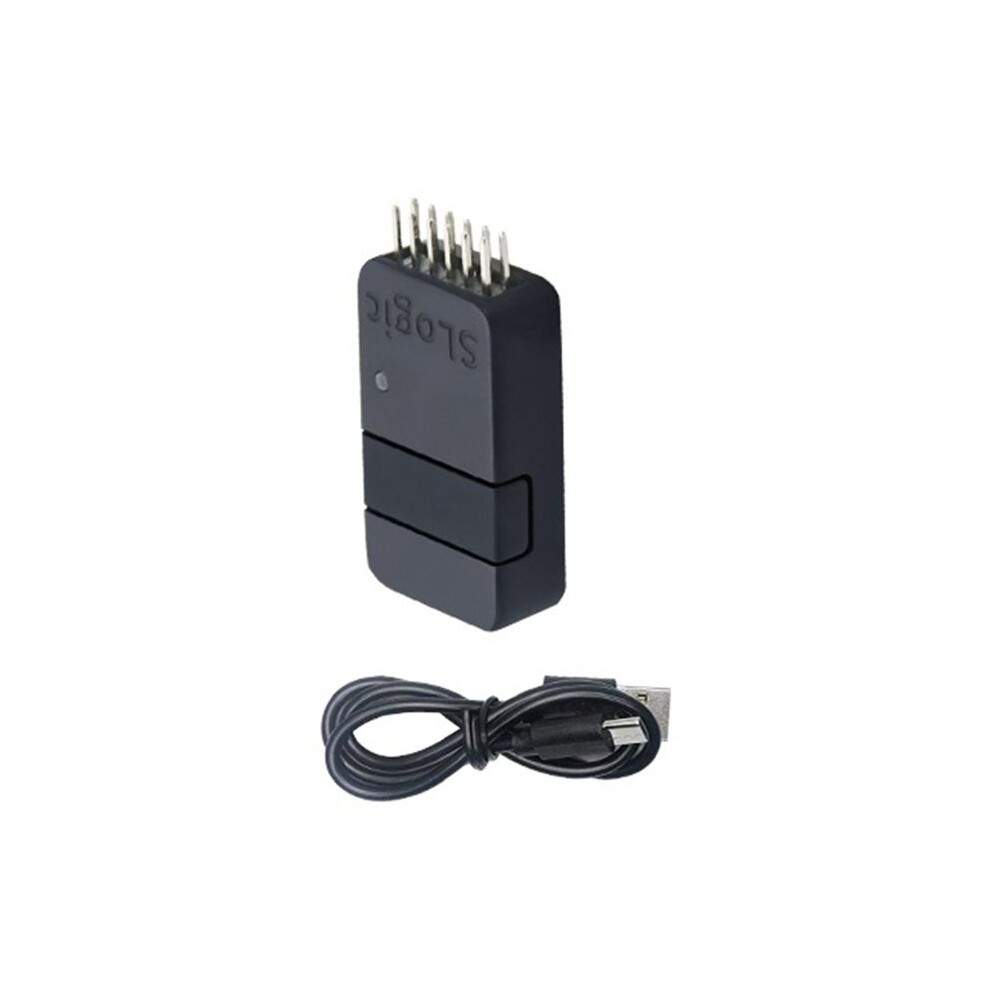

SLogic Combo 8 Slogic Analyzer DAPLink CKLink Débogueur Outil Noir

Description de SLogic Combo 8 Slogic Analyzer DAPLink CKLink Débogueur Outil Noir

SLogic Combo 8 est un outil de développement qui combine les fonctions d'un analyseur logique, du débogueur CKLink, du débogueur DAP-Link et d'USB2UART. Vous pouvez changer de fonction à volonté en appuyant sur le bouton pendant l'utilisation.
Lorsqu'il est utilisé comme analyseur logique, il prend en charge un taux d'échantillonnage maximum de 80 MHZ et peut coopérer avec l'ordinateur hôte pour analyser la plupart des protocoles ; lorsqu'il est utilisé comme module UART, il prend en charge 4 série en même temps et prend en charge un débit en bauds maximum de 20 M, ce qui peut s'adapter à la plupart des scénarios où les série sont utilisés ;
Utiliser comme CKLink ou DAPLink. Il peut être utilisé pour déboguer les puces de la série RISC-V et les puces de la série ARM, et prend en outre en charge 1 port série pour observer les journaux.

Paramètres de la fonction SLogic
Analyseur logique : SLogic Combo 8
Nombre maximum de canaux : 8CH
Taux d'échantillonnage maximum : 80M
Bande passante de transmission : 320 Mb/s
Mode d'échantillonnage : Stream
Configuration typique : 80M@4CH 40M@8CH
Plage d'entrée du signal : 0 ~ 3,6 V
Seuil de niveau haut et bas : VIH Supérieur à 2V VIL Inférieur à 0,8V
Remarque : La bande passante de transmission maximale de SLogic Combo 8 sous l'environnement Windows est de 160 Mb/s et la configuration typique est de 80 M à 2 CH et 40 M à 4 CH
Paramètres de la fonction CKLink
Fréquence d'horloge JTAG : 16 M
Vitesse de vidage typique : 1 200 Ko/s
Port série de débogage : jusqu'à 20 Mbps
Paramètres de la fonction DAPLink
Port série de débogage : jusqu'à 20 Mbps
Vitesse de gravure typique : 110 Ko/s
Paramètres de la fonction UART
Quatre série haut débit
Débit en bauds maximum : 2x20Mbps+2x1Mbps
Bande passante totale :
