YYI-2 Module de courant continu 12 V avec affichage et relais

Description de YYI-2 Module de courant continu 12 V avec affichage et relais

Module de détection de courant continu, relais, interrupteur, capteur, affichage numérique, contrôleur de moteur 12 V
Type d'article : Module de détection de courant continu
Modèle produit : YYI-2.
Lorsque le courant détecté est trop élevé ou trop faible, le relais de commande contrôlera la mise sous tension ou l'arrêt du circuit, ou émettra un signal;
Précision de détection : 0,01 A (10 mA)
Calibration d'erreur : avec fonction de calibration d'erreur, et l'affichage peut être éteint pendant longtemps pour réduire la consommation d'énergie;
Courant en veille : environ 20 mA;

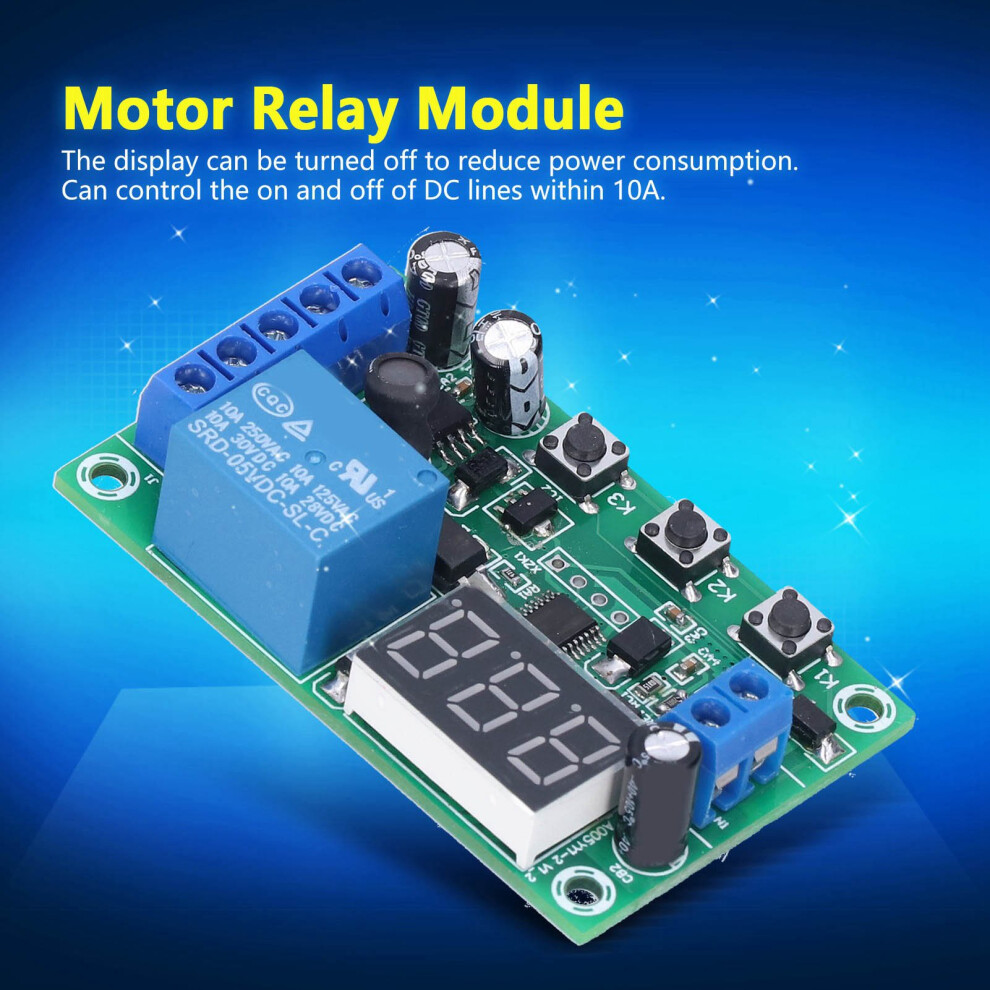

Sortie du relais : peut commander l'allumage et l'extinction des lignes en courant continu jusqu'à 10 A;
Description des fonctions:
1. P-11 : Lorsque le courant mesuré est supérieur à I1, le relais est fermé ; lorsque le courant mesuré devient à nouveau inférieur à I1, le relais est ouvert;
2. P-12 : Lorsque le courant mesuré est supérieur à I1, le relais est fermé ; et il restera toujours fermé jusqu'à ce que la carte électronique soit hors tension;
3. P-21 : Lorsque le courant mesuré est supérieur à I2, le relais est fermé ; lorsque le courant mesuré est inférieur à I1, le relais est ouvert;
4. P-22 : Lorsque le courant mesuré est supérieur à I2, le relais est fermé ; et il restera toujours fermé jusqu'à ce que la carte électronique soit hors tension;
5. P-31 : Lorsque le courant mesuré est inférieur à I1, le relais est fermé ; lorsque le courant mesuré est supérieur à I2, le relais est ouvert;
6. P-32 : Lorsque le courant mesuré est inférieur à I1, le relais est fermé ; et il restera toujours fermé jusqu'à ce que la carte électronique soit hors tension;
7. P-41 : Lorsque le courant mesuré est entre I1 et I2, le relais est fermé, sinon le relais est ouvert;
8. P-42 : Lorsque le courant mesuré est entre I1 et I2, le relais est fermé ; et il restera toujours fermé jusqu'à ce que la carte électronique soit hors tension;
9. P-51 : Lorsque le courant mesuré est inférieur à I1 ou supérieur à I2, le relais est fermé, sinon le relais est ouvert;
10. P-52 : Lorsque le courant mesuré est inférieur à I1 ou supérieur à I2, le relais est fermé ; et il restera toujours fermé jusqu'à ce que la carte électronique soit hors tension;

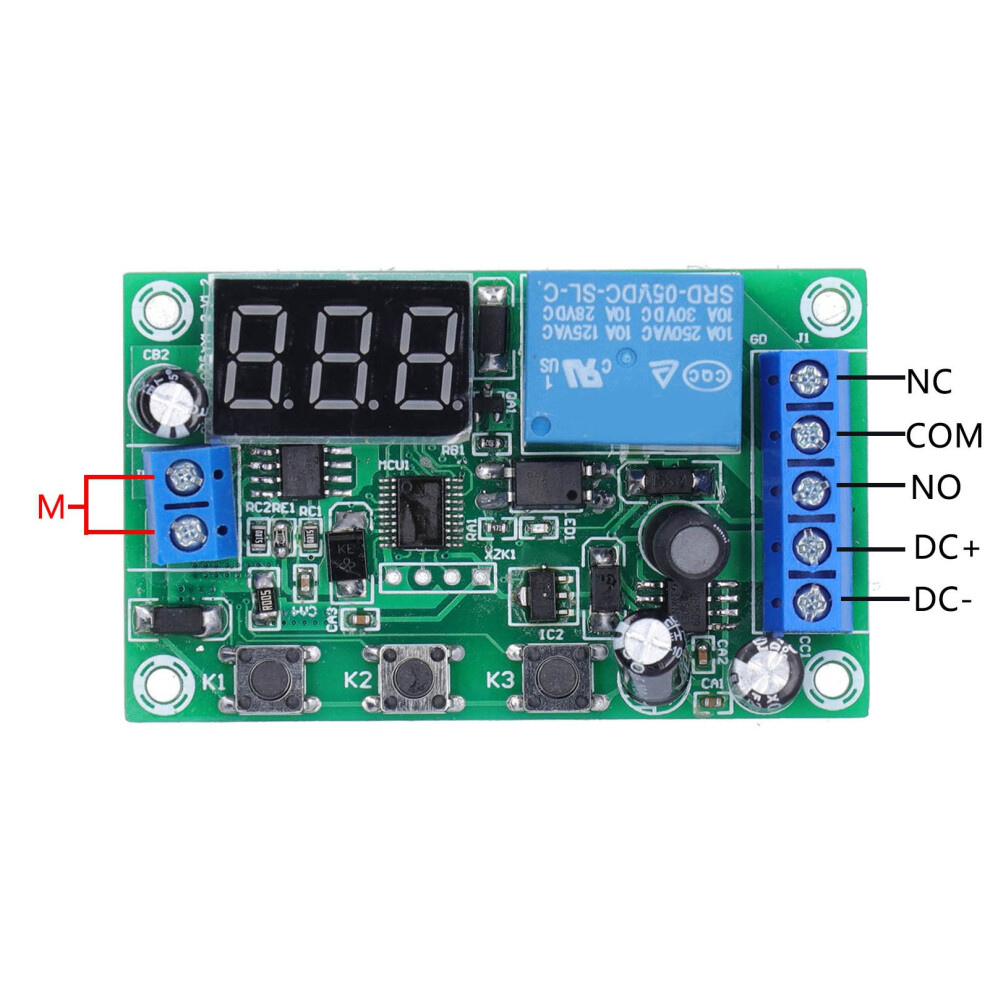

Instructions de réglage :
1. Mise sous tension pour afficher le courant mesuré ; (si la borne de mesure est flottante, le chiffre affiché est normal);
2. La première fois que K1 est appuyé, il faut plus d'une seconde pour être effectif afin d'éviter les déclenchements intempestifs. L'écran affiche : P 11 : mode d'ajustement K2, fonction d'ajustement K3 ;
3. Appuyez sur K1 pour la deuxième fois, l'écran clignote : 0,05 signifie que la valeur du seuil I1 est de 0,05 A ; K2 règle I1 en positif, K3 règle I1 en négatif;
4. Appuyez sur K1 pour la troisième fois, l'écran clignote : 0,10 signifie que la valeur du seuil I2 est de 0,10 A ; K2 règle I2 en positif, K3 règle I2 en négatif;
5. Appuyez sur K1 pour la quatrième fois, l'écran affiche le courant mesuré ; cela signifie qu'il entre en mode veille;
6. En mode veille, maintenez longuement K2 ou K3 pour régler finement l'erreur du courant mesuré.
