1 σετ JSN-SR04T ενσωματωμένη μονάδα υπερήχων για μέτρηση απόστασης

1 σετ JSN-SR04T ενσωματωμένη μονάδα υπερήχων για μέτρηση απόστασης Περιγραφή

1 Σετ JSN-SR04T Ενσωματωμένη Μονάδα Υπερηχητικής Μέτρησης Απόστασης Περιγραφή
1. Μικρό μέγεθος, εύκολο στη χρήση
2. Χαμηλή τάση, χαμηλή κατανάλωση ενέργειας
3. Υψηλή ακρίβεια. Ισχυρή αντιμπλοκαριστική προστασία

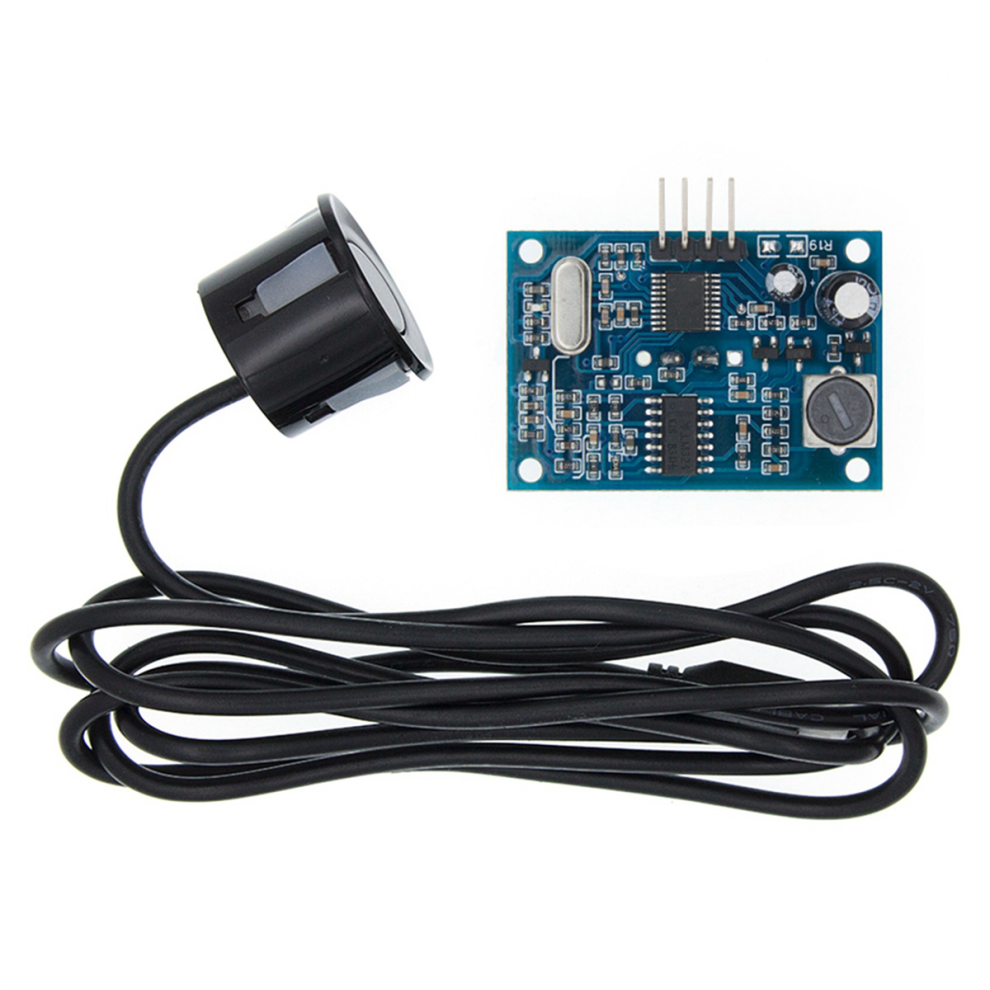

4. Ενσωματωμένο με αδιάβροχο αισθητήρα που περικλείεται από καλώδιο, κατάλληλο για υγρές, σκληρές περιπτώσεις μέτρησης.
5. Εφαρμογή: Οριζόντια απόσταση· αποφυγή εμποδίων, αυτόματος έλεγχος· το αντικείμενο πλησιάζει, υπάρχει αντιληπτό· έλεγχος κυκλοφορίας· ασφάλεια, βιομηχανικός έλεγχος· τεχνητή νοημοσύνη και έρευνα
Ηλεκτρικές παράμετροι: JSN-SR04T
Τάση λειτουργίας: DC 5V
Ρεύμα ηρεμίας: 5mA
Συνολικό ρεύμα εργασίας: 30mA
Συχνότητα ακουστικής εκπομπής: 40khz
Μέγιστη απόσταση: 4,5m
Περιθώριο: 25cm

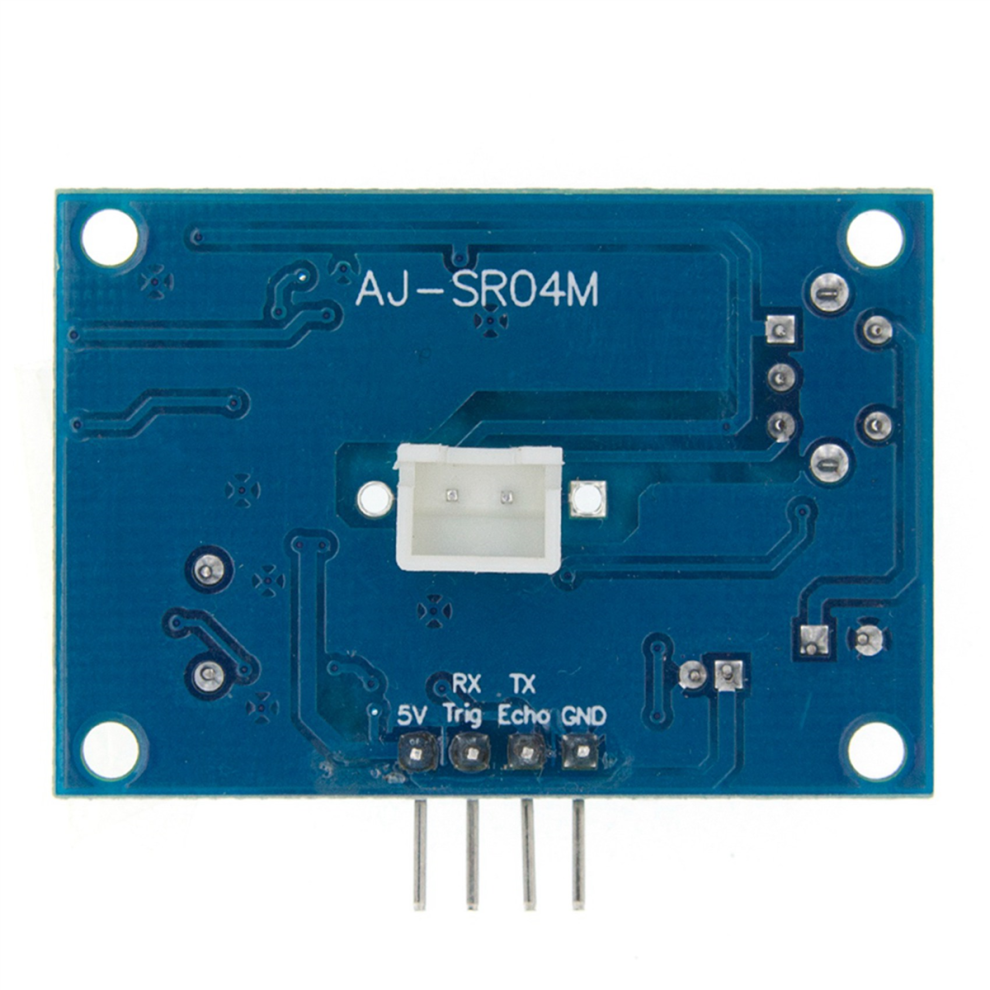

Καλωδίωση: + 5V (θετική τροφοδοσία)
Τριγωνομετρητής (πλευρά ελέγχου) RX
(δέκτης) TX
GND (αρνητικό)
Μέγεθος μονάδας: 41mm x 28,5mm
Ανάλυση: περίπου 0,5cm
Γωνία: λιγότερο από 50 μοίρες
Θερμοκρασία λειτουργίας: -10 ~ 70 C
Θερμοκρασία αποθήκευσης: -20 ~ 80 C
Η βασική αρχή λειτουργίας:
(1) χρησιμοποιώντας τη θέση ενεργοποίησης TRIG της θύρας εισόδου, στο σήμα υψηλού επιπέδου τουλάχιστον 10us;
(2) η μονάδα στέλνει αυτόματα 8 Fang Bo 40KHz, ανιχνεύοντας αυτόματα εάν υπάρχει επιστροφή σήματος;
(3) για επιστροφή σήματος, ένα υψηλό επίπεδο εξάγεται μέσω της θύρας εισόδου (IO), η χρονική διάρκεια του υψηλού επιπέδου είναι
υπερηχητική από την εκκίνηση έως την επιστροφή. Η απόσταση δοκιμής = (χρόνος υψηλού επιπέδου x ταχύτητα ήχου (340M/S)) /2;
Αυτή η μονάδα χρησιμοποιεί την απλή μέθοδο, μια θύρα ελέγχου με 10US πάνω από το υψηλό επίπεδο, μπορεί να περιμένει έξοδο υψηλού επιπέδου
στη θύρα λήψης. Μια έξοδος μπορεί να οδηγήσει το χρονόμετρο, όταν αυτή η θύρα είναι χαμηλή μπορεί να διαβάσει την τιμή του χρονόμετρου,
αυτή τη φορά για την τοποθεσία του χρόνου, μπορεί να υπολογιστεί η απόσταση. Έτσι, κάνετε συνεχώς δοκιμές, ώστε να μπορείτε να μετρήσετε την αξία του κινητού σας.
χρώμα: Μπλε
Υλικό: PCB
Περιεχόμενα συσκευασίας:

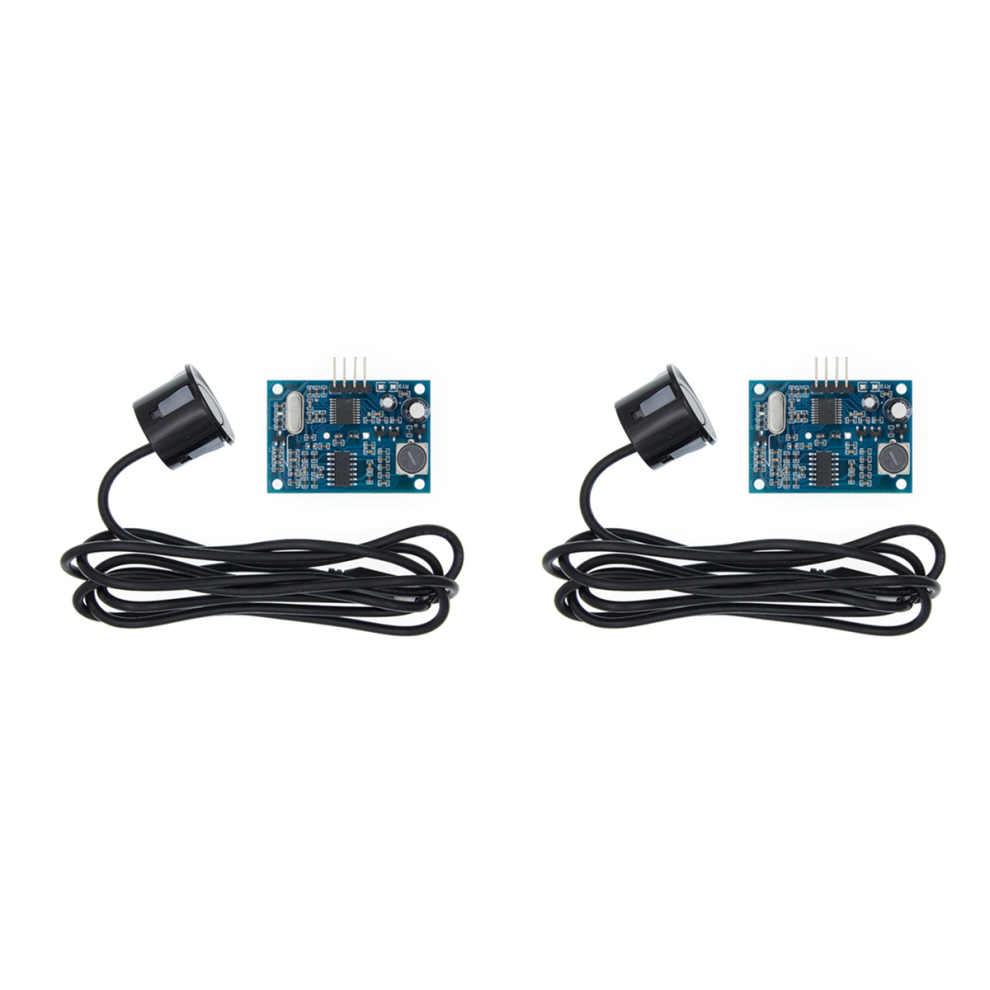

Σετ 2 x JSN-SR04T Αισθητήρας μετατροπέα υπερήχων μέτρησης απόστασης Αδιάβροχος
Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
