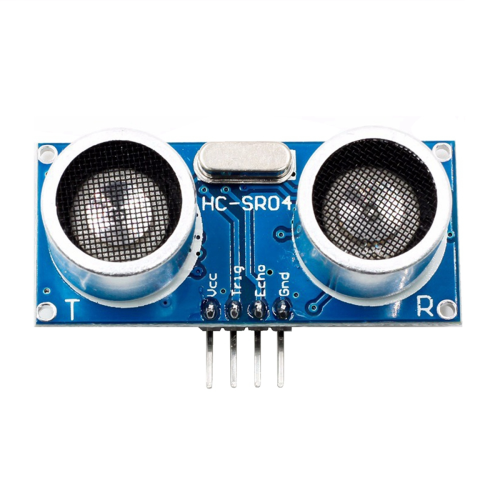

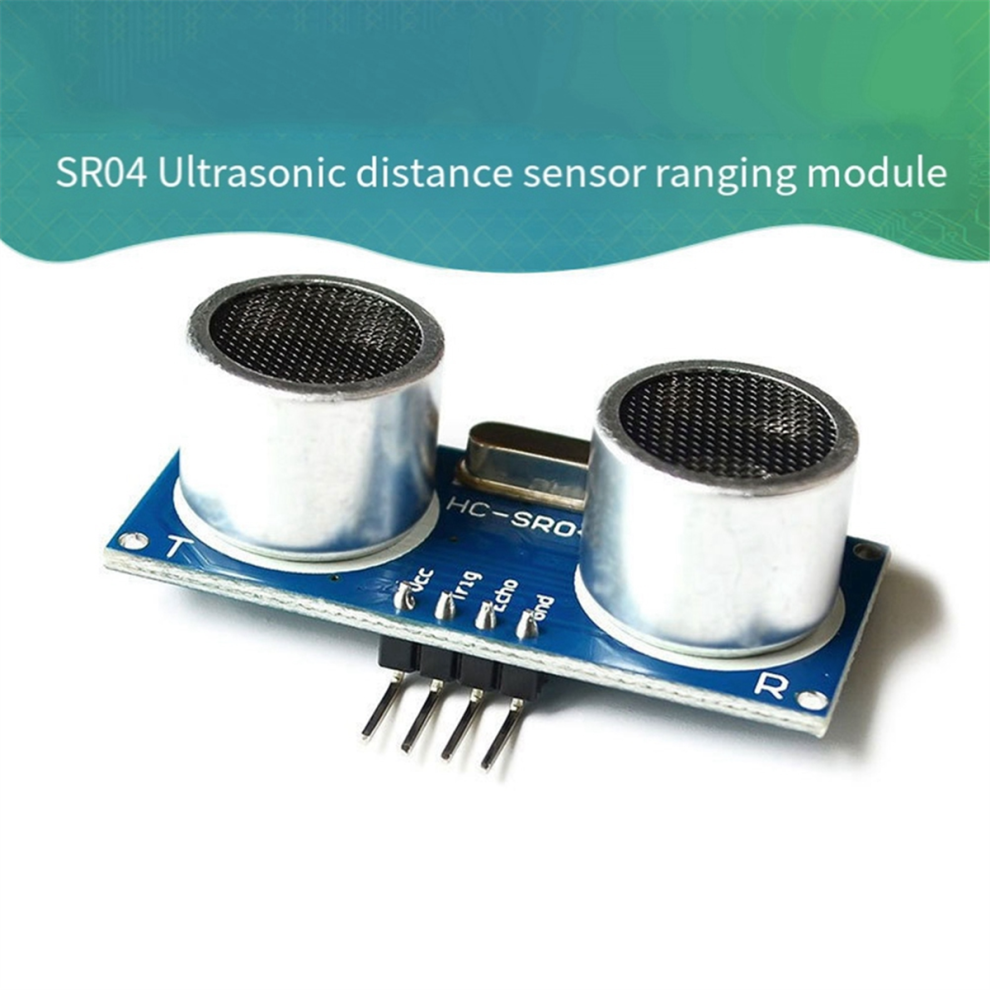

1 τεμάχιο Μονάδα Υπερήχων - SR04 SR04 4-Πιν Μετρήσεως Απόστασης Μετατροπέας Αισθητήρας

1 τεμάχιο Μονάδα Υπερήχων - SR04 SR04 4-Πιν Μετρήσεως Απόστασης Μετατροπέας Αισθητήρας Περιγραφή

Περιγραφή/Χαρακτηριστικά: Σταθερή απόδοση και ακριβής μέτρηση απόστασης
Μονάδα υψηλής ακρίβειας, νεκρό σημείο (2 cm) εξαιρετικά κοντινή

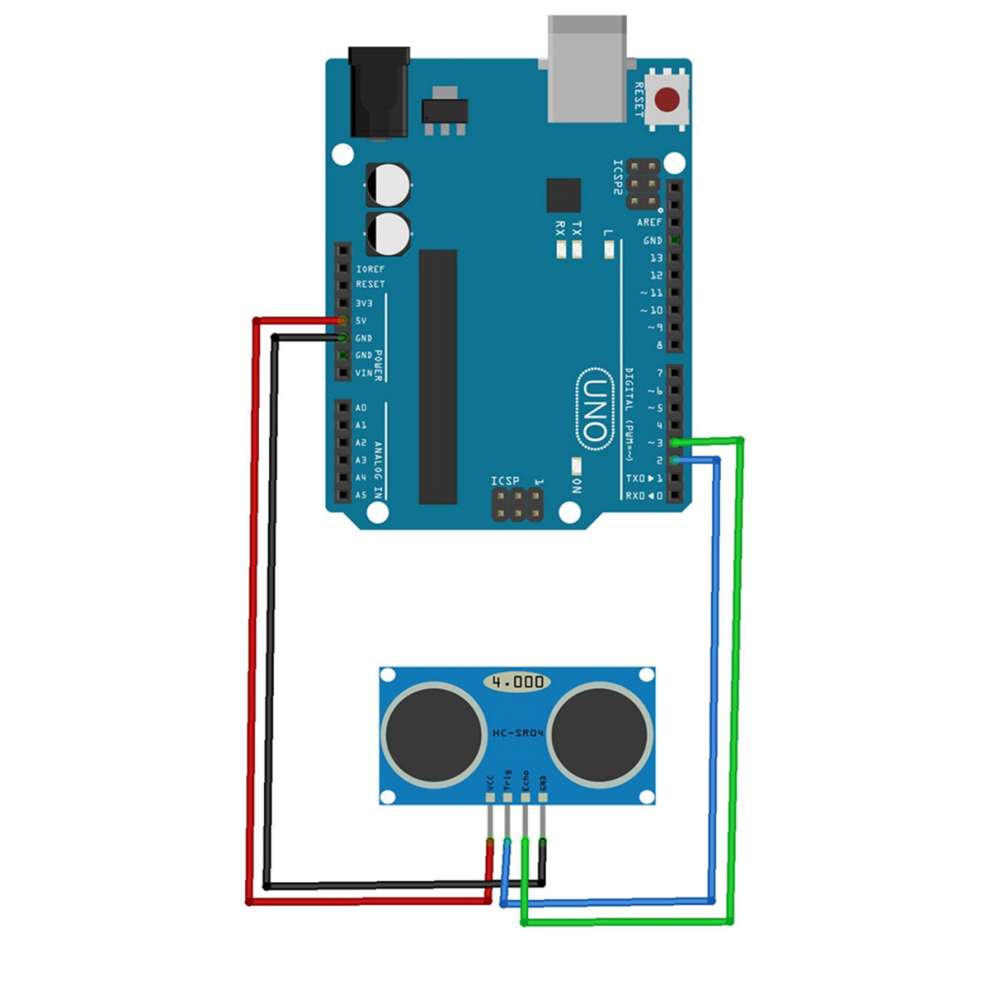

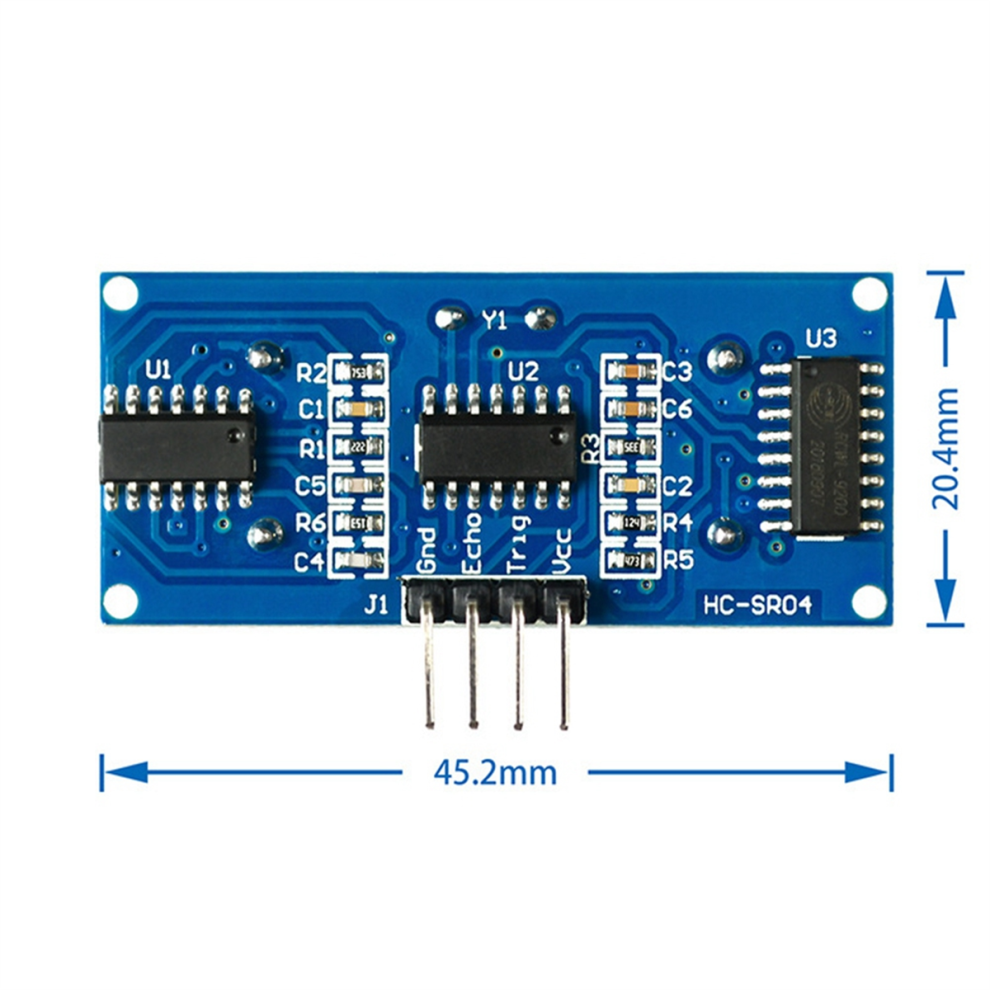

Τρόποι καλωδίωσης, VCC, trig (έλεγχος), (δέκτης), GND
Χρήση: Εάν μια θύρα ελέγχου στείλει υψηλό επίπεδο 10 μs ή περισσότερο, μπορείτε να περιμένετε την έξοδο υψηλού επιπέδου στην αντίστοιχη θύρα λήψης. Αφού υπάρξει έξοδος, μπορείτε να ξεκινήσετε το χρονόμετρο. Όταν αυτή η θύρα γίνει χαμηλή, μπορείτε να διαβάσετε την τιμή του χρονομέτρου. Αυτή είναι η χρονική διάρκεια για αυτή τη μέτρηση απόστασης, και στη συνέχεια μπορεί να υπολογιστεί η απόσταση. Αυτός ο συνεχής κύκλος μέτρησης μπορεί να φτάσει το αντίστοιχο αποτέλεσμα μέτρησης με το κινητό σας

Λειτουργία μονάδας:
(1) Χρησιμοποιώντας μέτρηση απόστασης ενεργοποιούμενη μέσω IO για παροχή σήματος υψηλού επιπέδου τουλάχιστον 10 μs;
(2) Το module στέλνει αυτόματα 8 τετράγωνα σήματα 40 kHz και ανιχνεύει εάν υπάρχει επιστροφή σήματος;
(3) Υπάρχει επιστροφή σήματος, και ένα υψηλό επίπεδο εξάγεται μέσω IO. Η διάρκεια του υψηλού επιπέδου είναι ο χρόνος από την εκπομπή μέχρι την επιστροφή του υπερηχητικού κύματος. Απόσταση δοκιμής = (Χρόνος υψηλού επιπέδου Ταχύτητα ήχου (340 m/s)) / 2;
Τεχνικά Χαρακτηριστικά:
Τύπος: B--SR04 SR04 4Pin
Λειτουργική τάση: DC5V
Ρεύμα αδρανοποίησης: μικρότερο από 2 mA
Έξοδος επιπέδου: υψηλό 5V
Έξοδος επιπέδου: χαμηλό 0V
Γωνία ανίχνευσης: όχι περισσότερη από 15 μοίρες
Απόσταση εντοπισμού: 2 cm-450 cm
Υψηλή ακρίβεια: έως 0,3 cm
Λόγω διαφορετικών παρτίδων, μπορεί να υπάρχουν διαφορές στην εμφάνιση του προϊόντος και στο κείμενο εκτύπωσης, οι οποίες δεν θα επηρεάσουν τη χρήση.
Υλικό: PCB
Χρώμα: Όπως φαίνεται

Περιεχόμενο συσκευασίας:
1 x μονάδα

Μόνο το ανωτέρω περιεχόμενο συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η ανάκλαση του φωτός και διαφορετικές οθόνες μπορεί να κάνουν το χρώμα του αντικειμένου στην εικόνα λίγο διαφορετικό από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
