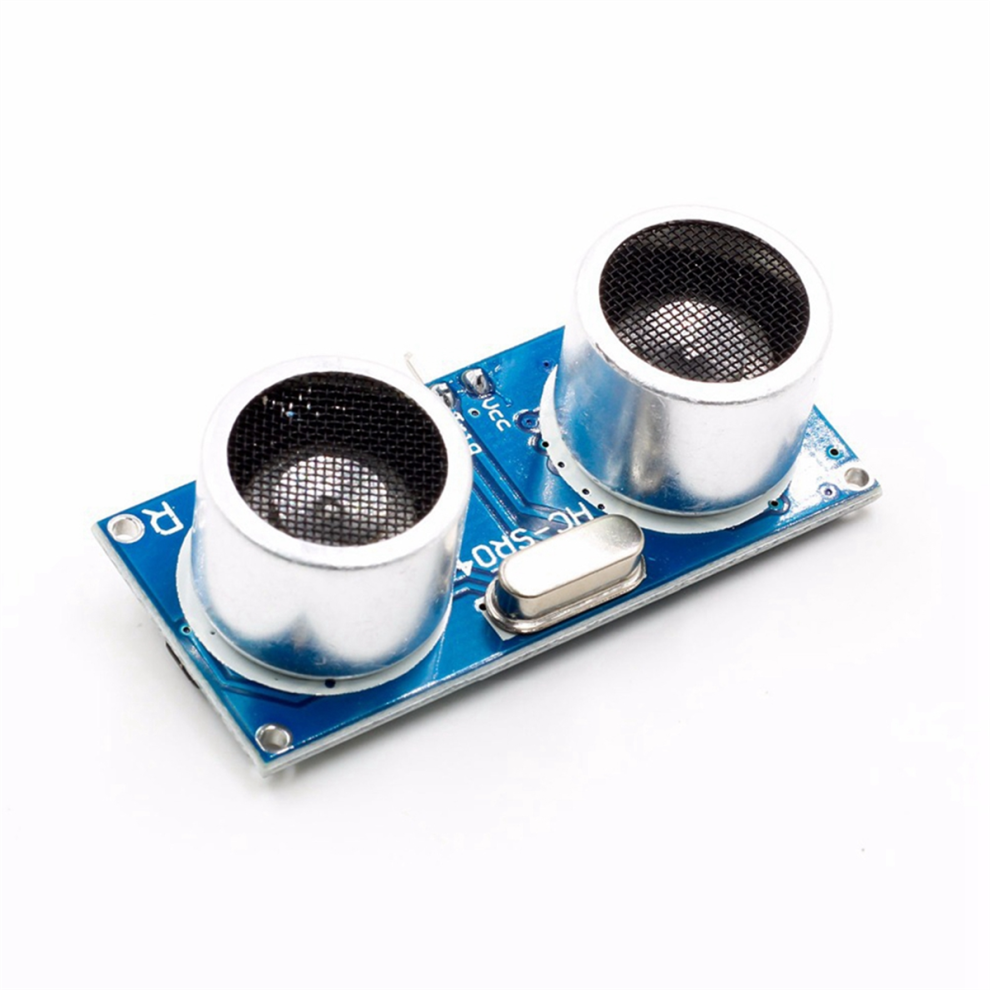

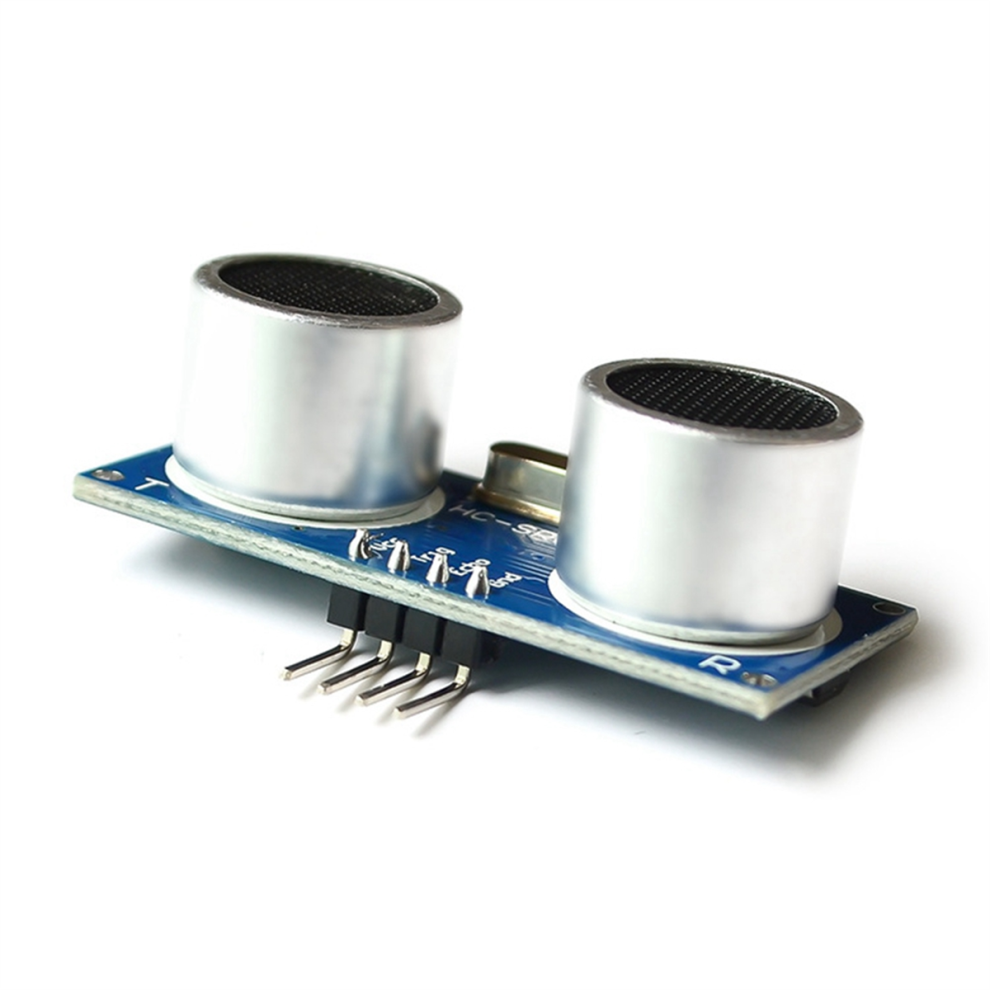

Μονάδα υπερήχων 1 τεμ. - SR04 SR04 Αισθητήρας αισθητήρα μέτρησης απόστασης 4 ακίδων

Μονάδα υπερήχων 1 τεμ. - SR04 SR04 Αισθητήρας αισθητήρα μέτρησης απόστασης 4 ακίδων Περιγραφή

Περιγραφή/Χαρακτηριστικά: Σταθερή απόδοση και ακριβής μέτρηση απόστασης
Μονάδα υψηλής ακρίβειας, τυφλό σημείο (2 cm) εξαιρετικά κοντινό

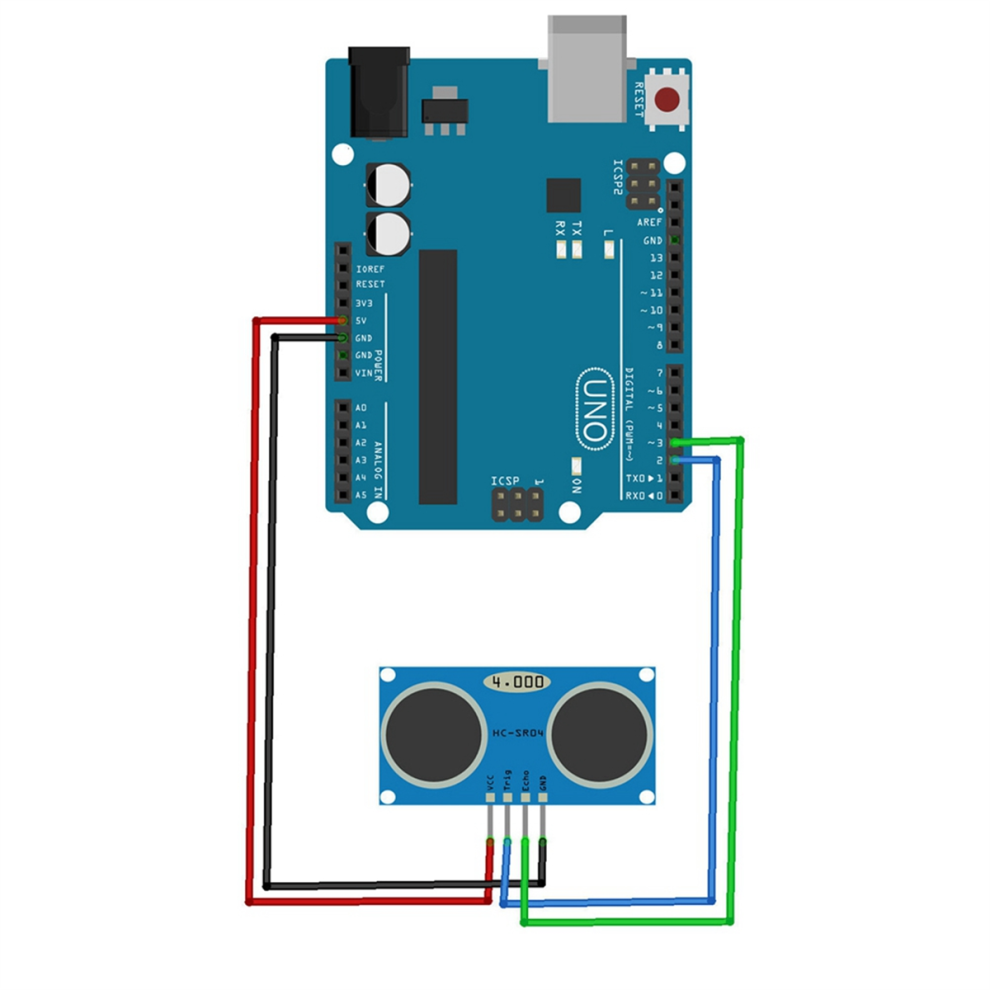

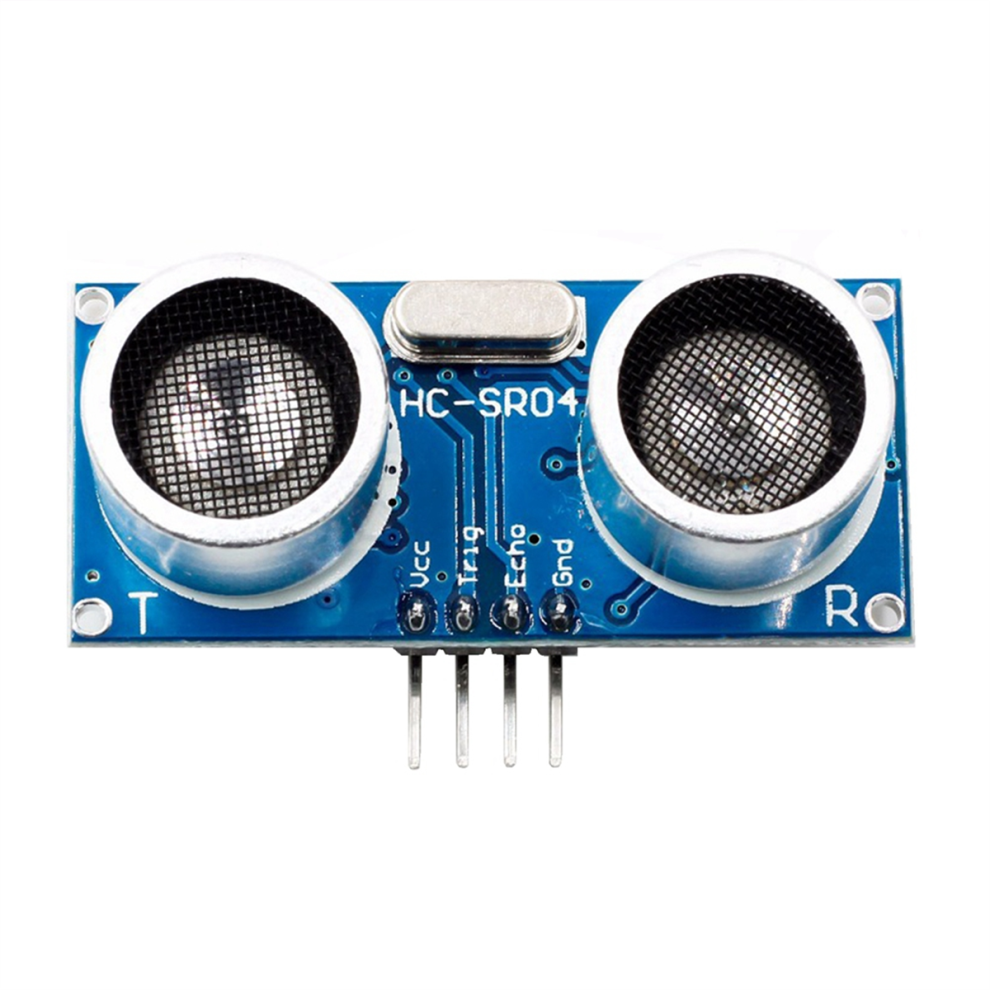

Μέθοδοι καλωδίωσης, VCC, σκανδάλη (άκρο ελέγχου), (άκρο δέκτη), GND
Χρήση: Εάν μια θύρα ελέγχου στέλνει υψηλό επίπεδο 10 US ή περισσότερο, μπορείτε να περιμένετε στο υψηλό επίπεδο λήψης. Μόλις υπάρξει έξοδος, μπορείτε να ξεκινήσετε το χρονόμετρο. Όταν αυτή η θύρα είναι χαμηλή, μπορείτε να διαβάσετε την τιμή του χρονοδιακόπτη. Αυτή είναι η ώρα για αυτή τη μέτρηση της απόστασης και στη συνέχεια η απόσταση μπορεί να υπολογιστεί. Αυτή η μέτρηση συνεχούς κύκλου μπορεί να φτάσει την τιμή της μέτρησης του κινητού σαςΑρχή λειτουργίας της μονάδας:
(1) Χρήση εύρος ενεργοποίησης IO για παροχή σήματος υψηλού επιπέδου τουλάχιστον 10 us.
(2) Η μονάδα στέλνει αυτόματα 8 τετραγωνικά κύματα 40 kHz και ανιχνεύει εάν υπάρχει επιστροφή σήματος.
(3) Υπάρχει μια επιστροφή σήματος και ένα υψηλό επίπεδο εξέρχεται μέσω IO. Η διάρκεια του υψηλού επιπέδου είναι ο χρόνος από την εκπομπή έως την επιστροφή του υπερηχητικού κύματος. Απόσταση δοκιμής=(Χρόνος υψηλού επιπέδου x Ταχύτητα ήχου (340M/S))/2;
Προδιαγραφές:

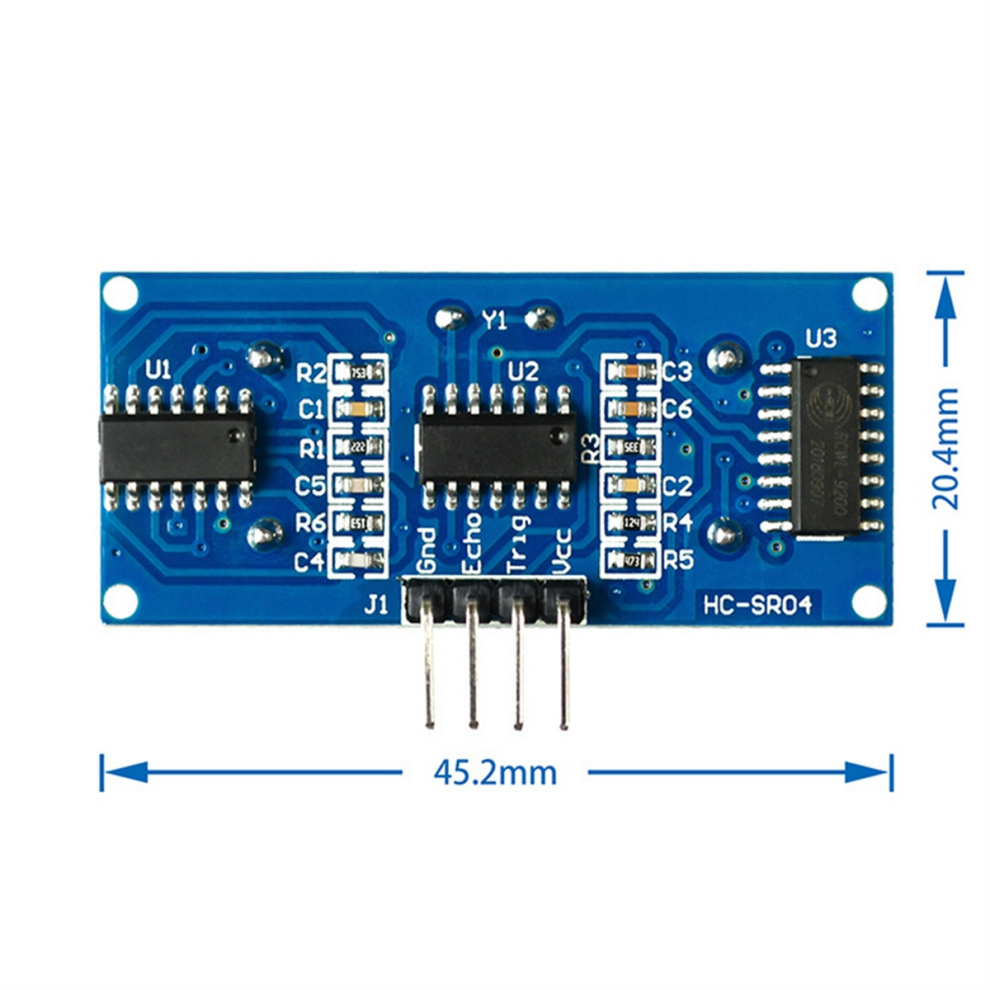

Τύπος: B--SR04 SR04 4Pin
Τάση λειτουργίας: DC5V
Ρεύμα ηρεμίας: λιγότερο από 2mA
Επίπεδο εξόδου: υψηλή 5V
Εξοδος στάθμης: κάτω 0V
Απόσταση ανίχνευσης κάτω από 1
Απόσταση ανίχνευσης 2cm-450cm
Υψηλή ακρίβεια: έως 0,3cm
Λόγω διαφορετικών παρτίδων, ενδέχεται να υπάρχουν διαφορές στην εμφάνιση του προϊόντος και στο έντυπο κείμενο, τα οποία δεν επηρεάζουν τη χρήση.
Υλικό: PCB
χρώμα: Όπως εμφανίζεταιΠεριεχόμενα συσκευασίας:
άλλα προϊόντα δεν είναι το περιεχόμενο 1 x πακέτου περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να κάνουν το χρώμα του στοιχείου στην εικόνα λίγο διαφορετικό από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
