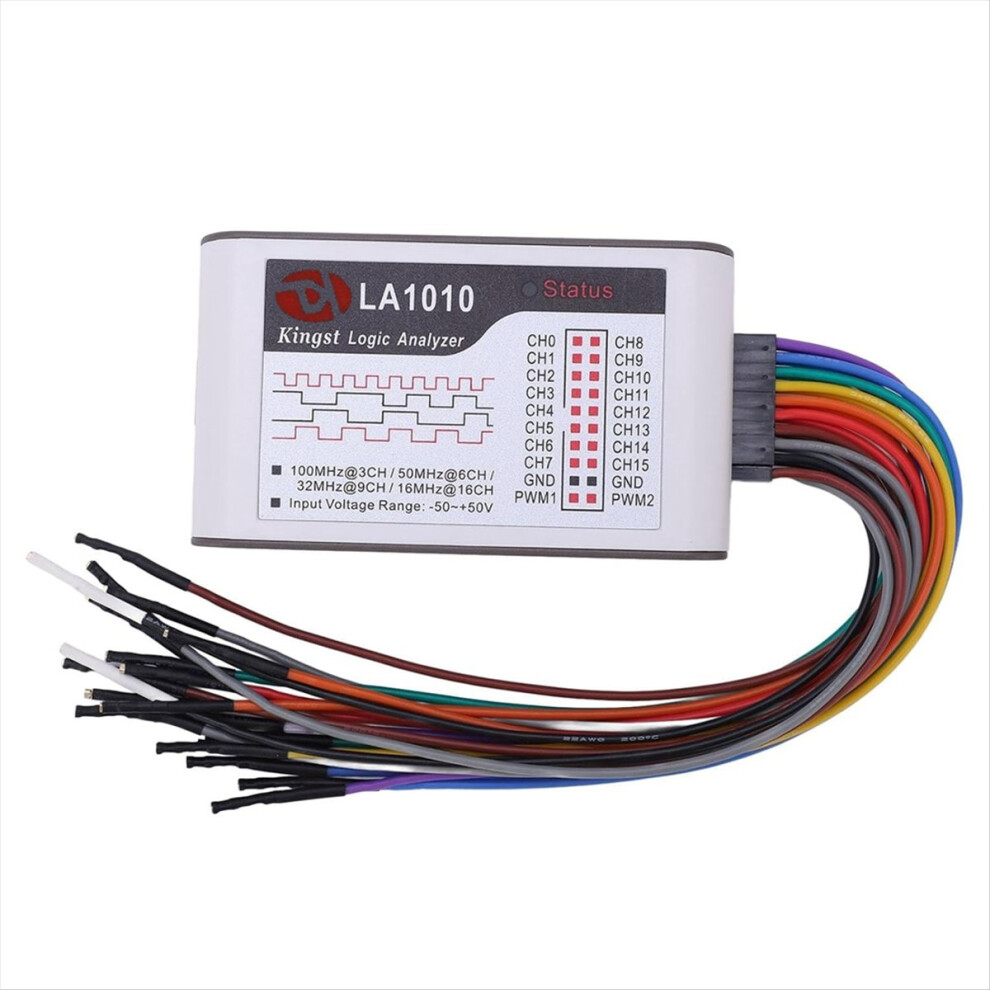

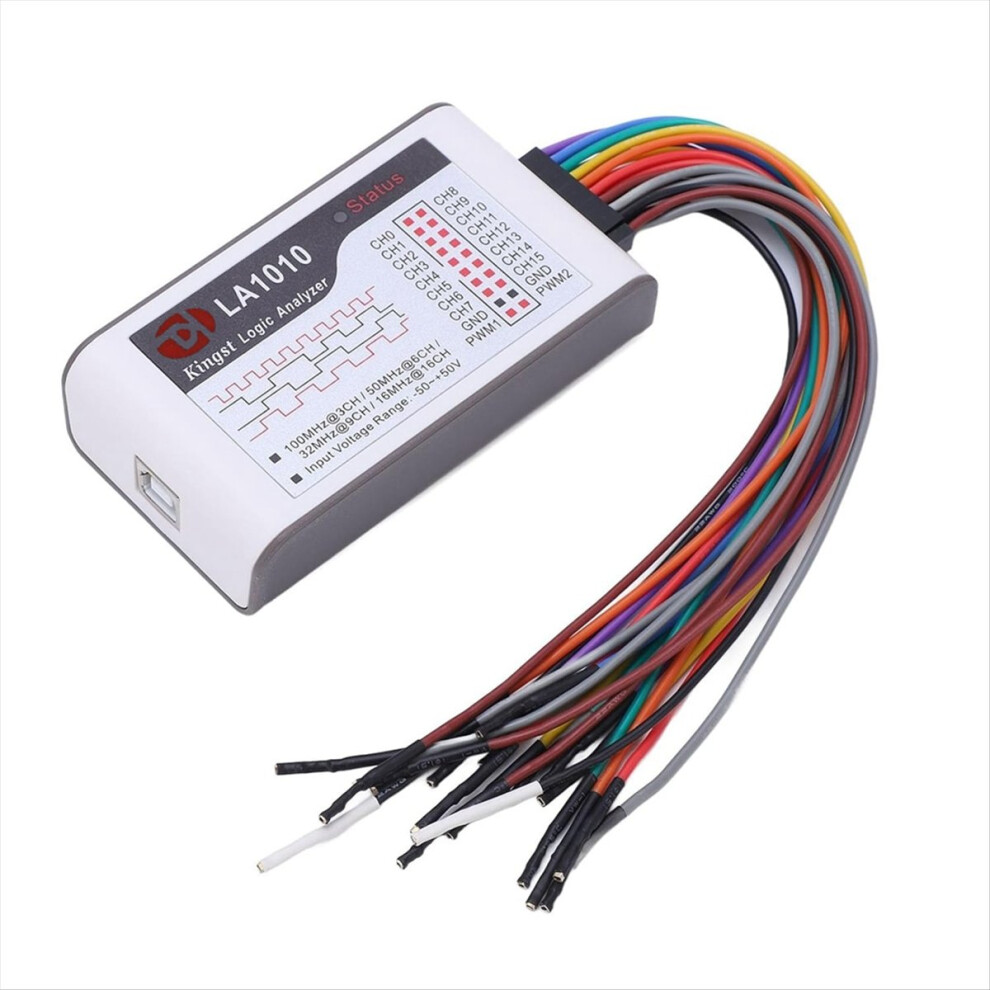

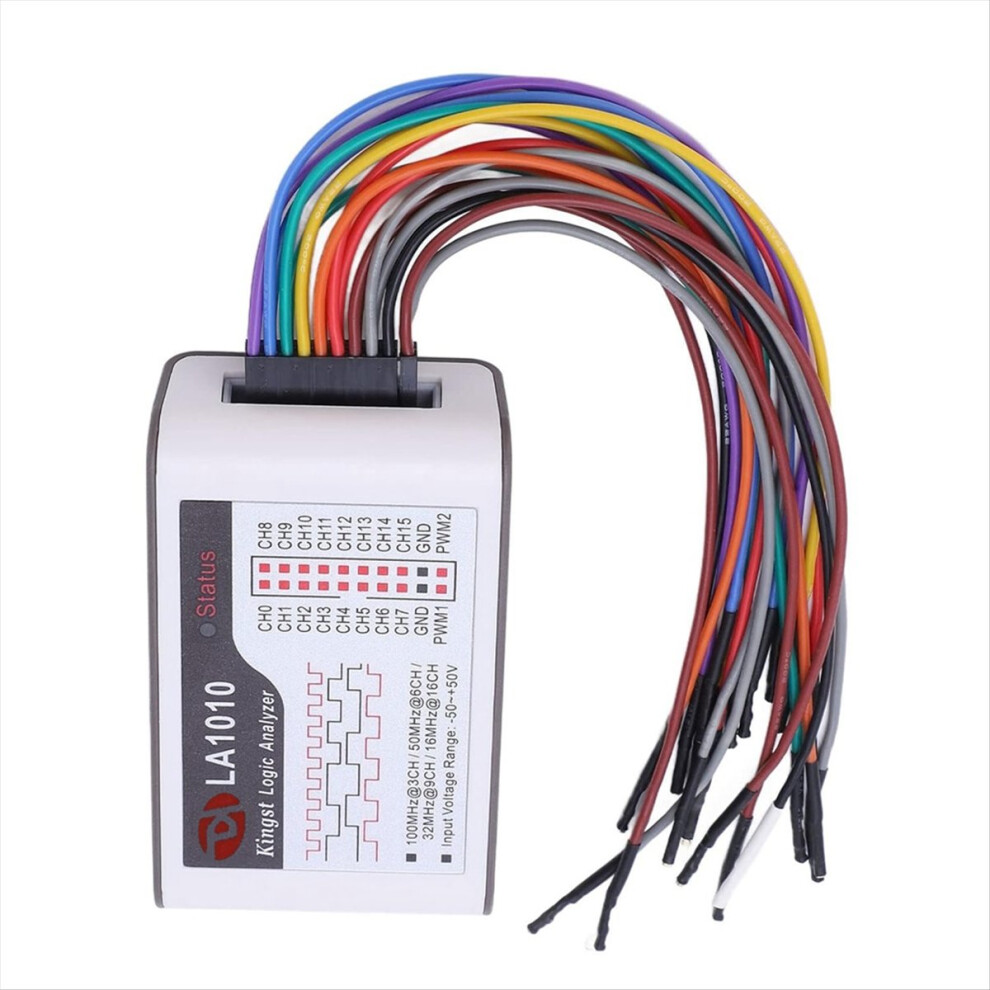

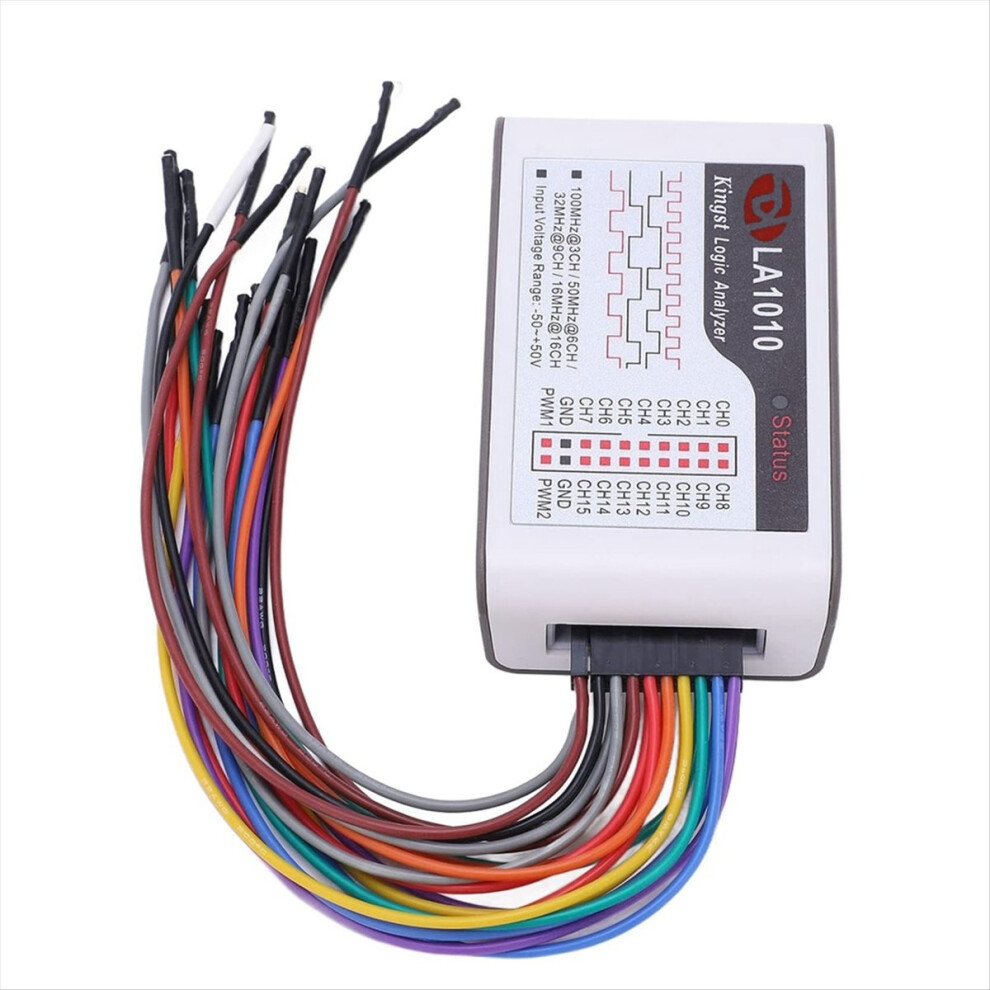

Λογικός Αναλυτής, Φορητή Συσκευή Λογικού Αναλυτή 16 Καναλιών

Λογικός Αναλυτής, Φορητή Συσκευή Λογικού Αναλυτή 16 Καναλιών Περιγραφή

[Συνδεόμενο Παράθυρο] Συνδέστε την κυματομορφή και το παράθυρο αποτελεσμάτων ανάλυσης για εύκολη ανάκτηση δεδομένων.
[Μορφές Εξαγωγής] Εξάγετε δεδομένα δειγματοληψίας σε μορφές για συμβατότητα με άλλο λογισμικό.
[Καλή Συμβατότητα] Ρυθμιζόμενο όριο για συμβατότητα με πρότυπα πολλαπλών επιπέδων.
[Μορφές Εμφάνισης] Υποστηρίζει δυαδικά, δεκαδικά και δεκαεξαδικά δεδομένα για εύκολη ανάλυση.
[Διαισθητική Διεπαφή] Εύκολη ρύθμιση ενεργοποίησης με συνθήκες ενεργοποίησης.

Αριθμός Καναλιών: 16 Κανάλια
Υποστηριζόμενες Λειτουργίες: Λειτουργία Ροής
Μέγιστος Ρυθμός Δειγματοληψίας: 100M (3 κανάλια), 50M (6 κανάλια), 32M (9 κανάλια), 25M (12 κανάλια), 16M (16 κανάλια)
Υψηλότερη Συχνότητα Σήματος Συλλέξιμου: 20MHz
Ελάχιστο Πλάτος Συλλέξιμου Παλμού: 20ns
Μέγιστο Βάθος Δειγματοληψίας Λειτουργίας Ροής: 100G
(το πραγματικό βάθος μπορεί να είναι περιορισμένο (ανάλογα με τη χωρητικότητα μνήμης του υπολογιστή και κάθε μετάβαση επιπέδου κάθε καναλιού απαιτεί 5 Bytes μνήμης)
Εύρος τάσης εισόδου: -50-50V ισοδύναμο Σύνθετη αντίσταση εισόδου: 200KΩ, 15pf

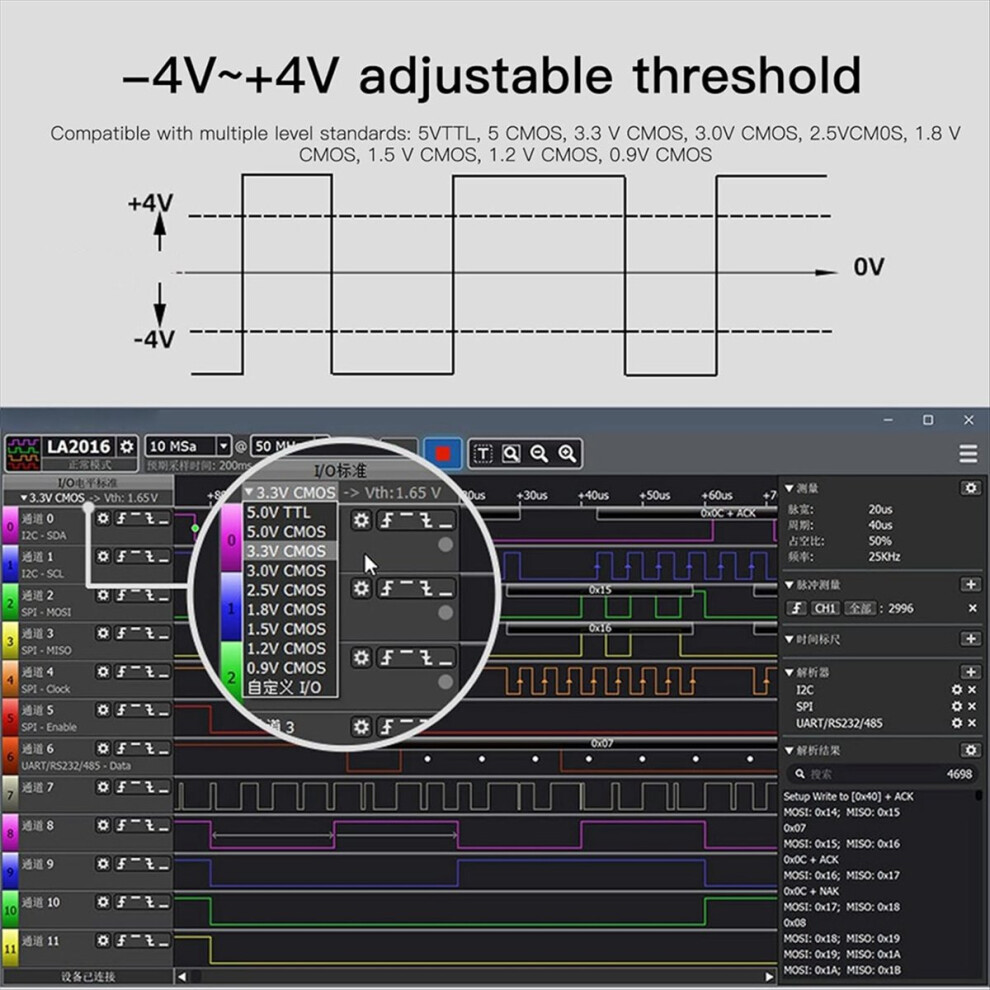

Τάση κατωφλίου: Ρυθμιζόμενο εύρος: -4-4V, Βήμα ρύθμισης: 0,01
VΤύπος διασύνδεσης: USB2.0Ρεύμα αναμονής: 100mA
Μέγιστο ρεύμα λειτουργίας: 200mA
Χρώμα:Όπως φαίνεται
Υλικό:Πλαστικό

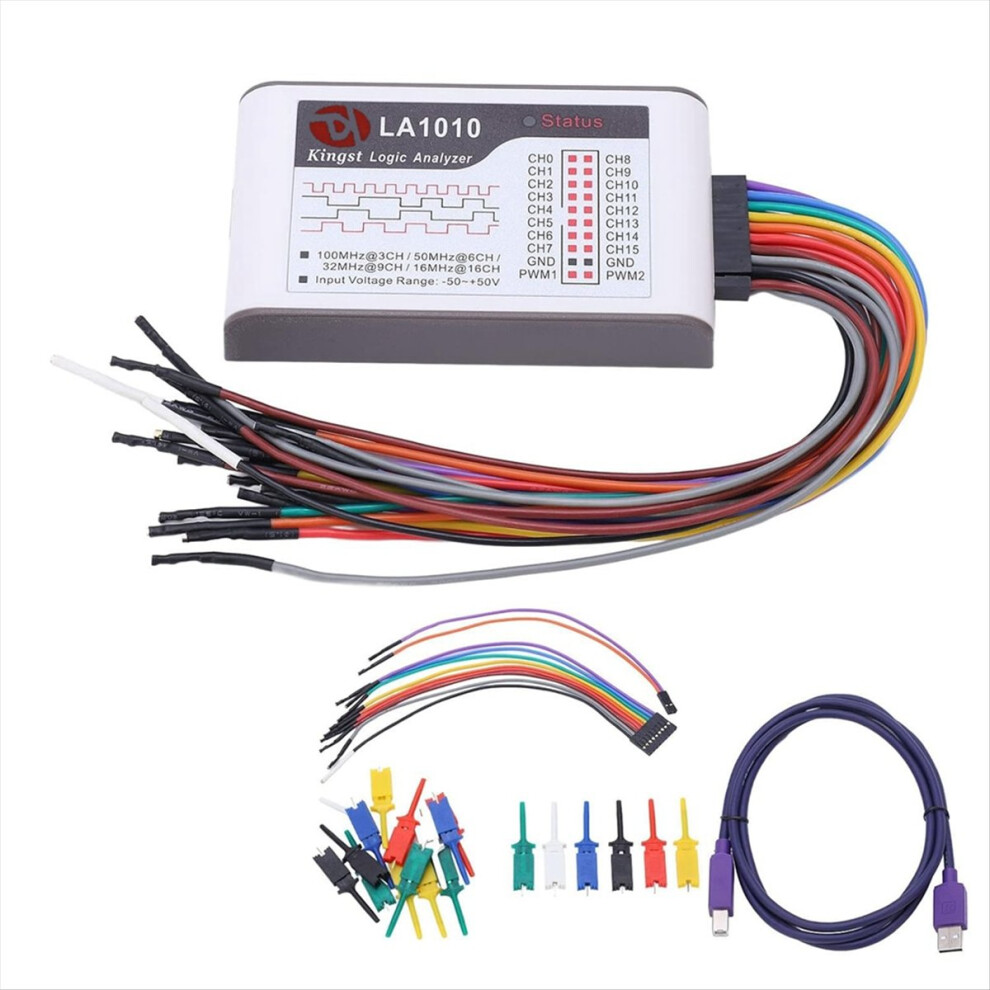

Περιεχόμενα συσκευασίας:
1x Λογικός αναλυτής

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
