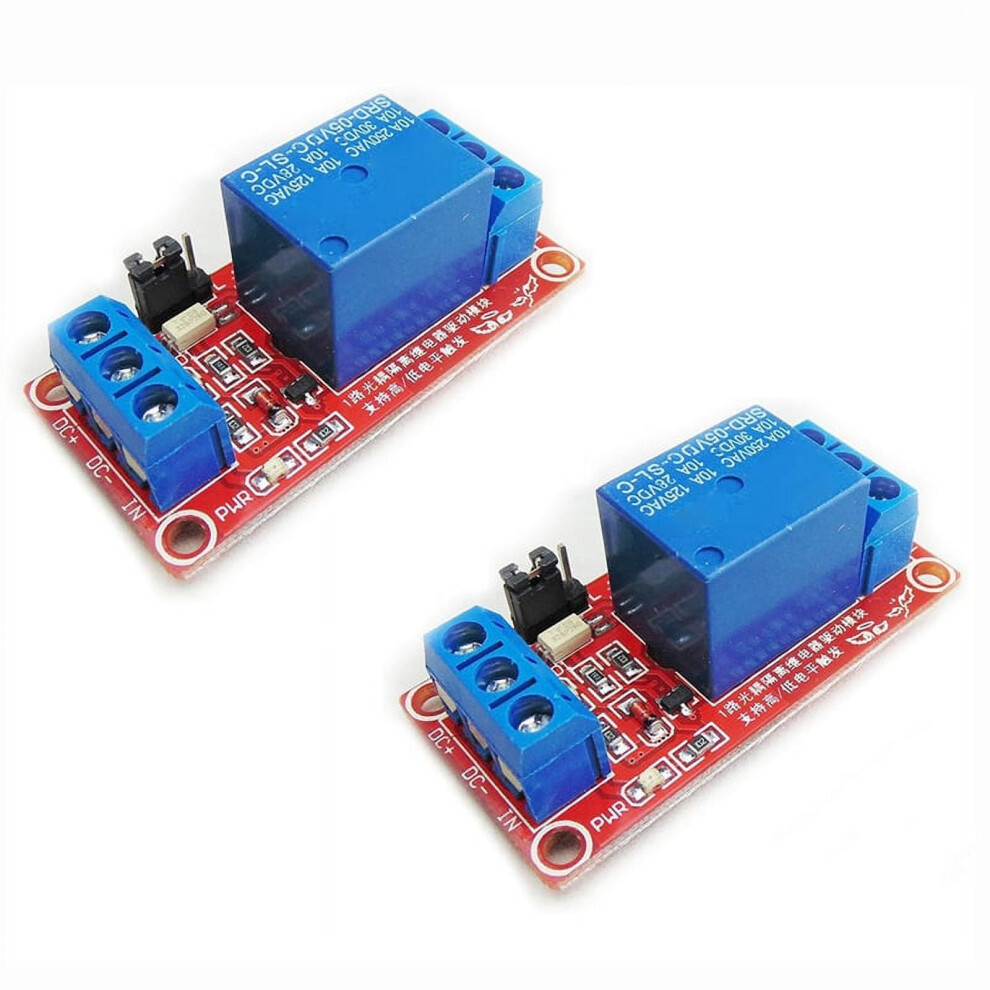

2 τεμάχια 5V διακόπτης μονάδας ρελέ ενός καναλιού με οπτικό ζεύκτη, υποστήριξη

2 τεμάχια 5V διακόπτης μονάδας ρελέ ενός καναλιού με οπτικό ζεύκτη, υποστήριξη Περιγραφή

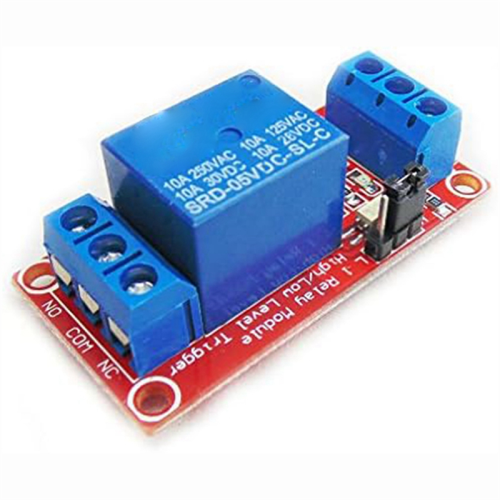

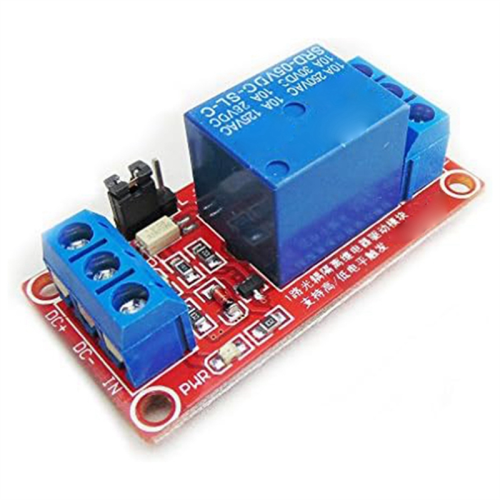

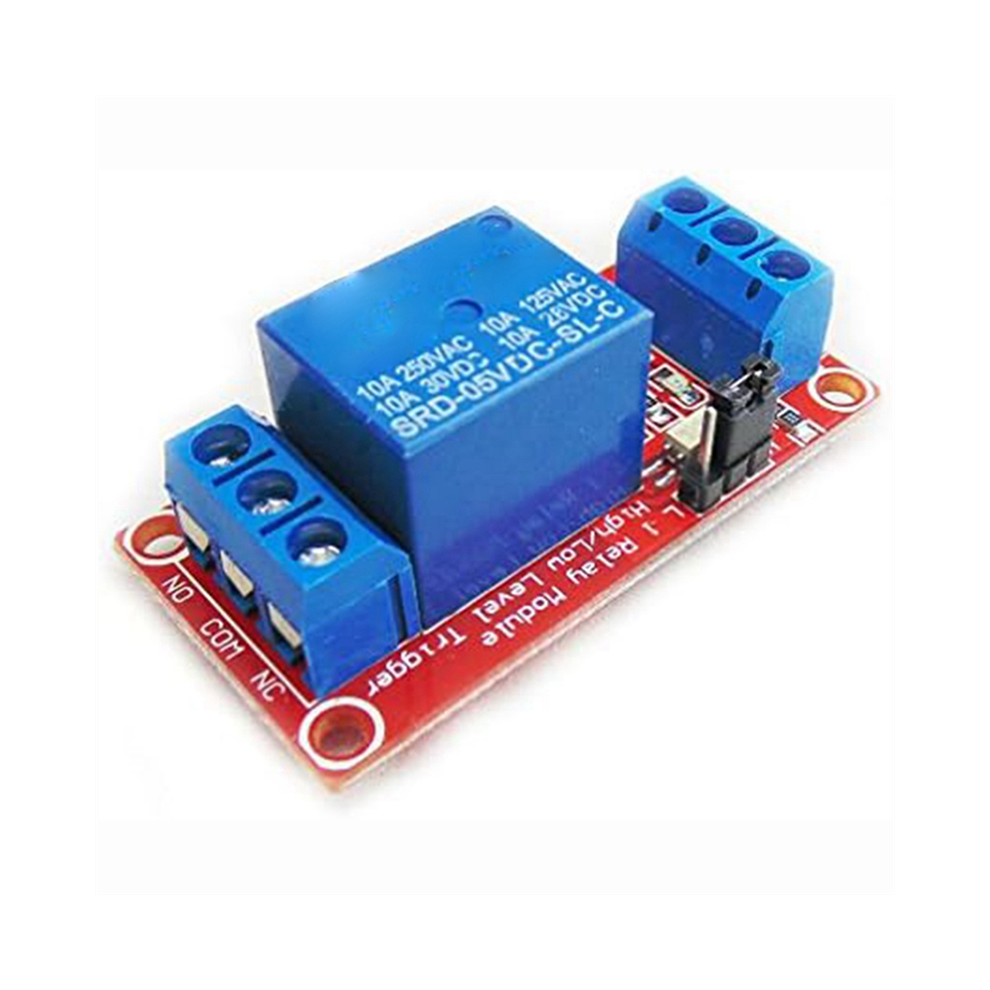

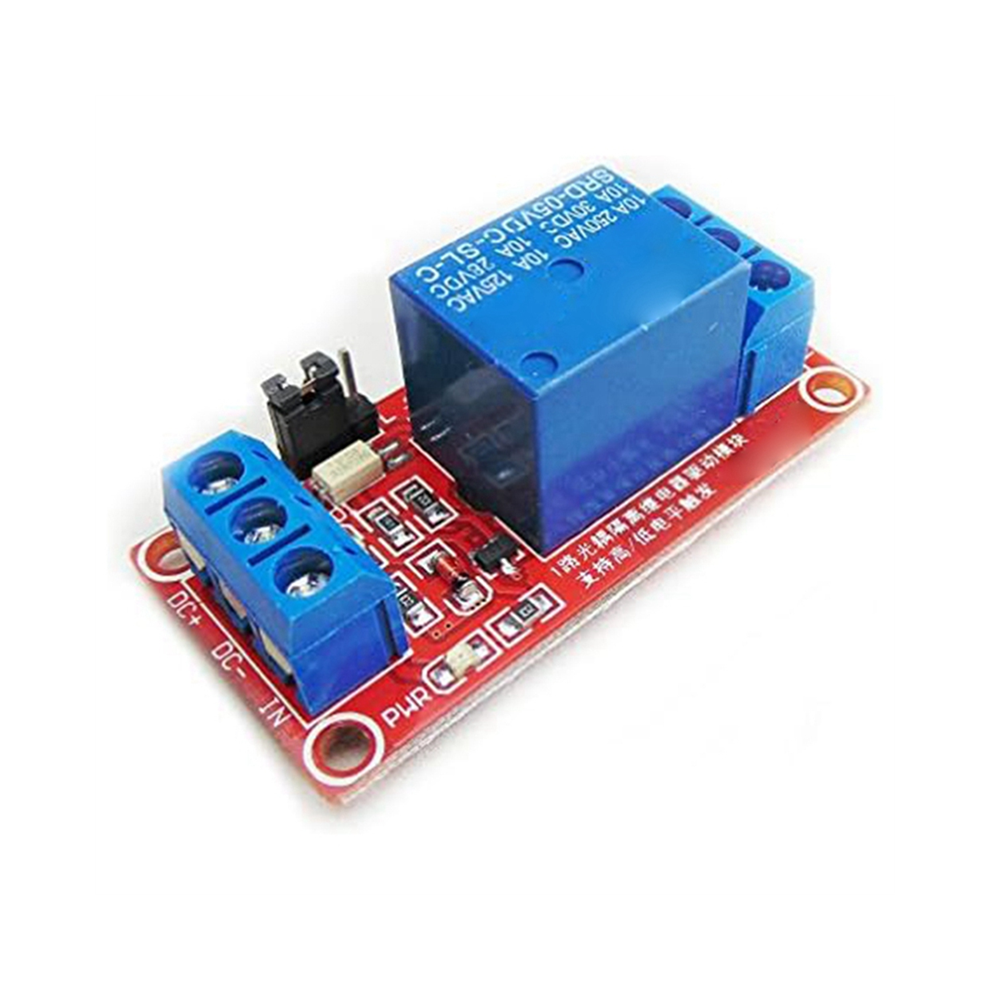

Περιγραφή ενότητας: 1. Η ενότητα έχει τάση λειτουργίας 5V. 2. Ανθεκτικό σε σφάλματα σχεδιασμό, ακόμη και αν η γραμμή ελέγχου είναι σπασμένη, το ρελέ δεν θα λειτουργεί. 3. Η ένδειξη ισχύος (πράσινη), η ένδειξη κατάστασης του ρελέ (κόκκινη). 4. Μέγεθος ενότητας: 50mm x 26mm x 18,5mm (Μ x Π x Υ). Διεπαφή: Είσοδος VCC: Τροφοδοσία ρελέ + GND: Τροφοδοσία ρελέ - IN: Είσοδος ενεργοποίησης σήματος (Σήμα υψηλής ή χαμηλής στάθμης, επιλογή μέσω βραχυκυκλωτήρα) Έξοδος NO: Το ρελέ είναι κανονικά ανοιχτό. COM: Κοινός ακροδέκτης ρελέ NC: Το ρελέ είναι κανονικά κλειστό. Επιλογή ενεργοποίησης υψηλού ή χαμηλού επιπέδου: 1. Χρησιμοποιήστε ενεργοποίηση υψηλού επιπέδου. Όταν 'IN' εισέλθει σήμα υψηλού επιπέδου, το 'NO' συνδεθεί με το 'COM' . Όταν 'IN' εισέλθει σήμα χαμηλού επιπέδου, το 'NC' συνδεθεί με το 'COM' . 2. Χρησιμοποιήστε ενεργοποίηση χαμηλού επιπέδου. Όταν 'IN' εισέλθει σήμα χαμηλού επιπέδου, το 'NO' συνδεθεί με το 'COM' . Όταν 'IN' εισέλθει σήμα υψηλού επιπέδου, το 'NC' συνδεθεί με το 'COM' . 3. Επιλογή ενεργοποίησης υψηλού ή χαμηλού επιπέδου. Βραχυκυκλωτήρας, σύνδεση με L, ενεργοποίηση χαμηλού επιπέδου. Βραχυκυκλωτήρας, σύνδεση με H, ενεργοποίηση υψηλού επιπέδου. Χρώμα: Όπως φαίνεται. Υλικό: πλαστικό. Περιεχόμενα συσκευασίας: 2 μονάδες ρελέ. Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα. Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm. Περιγραφή μονάδας: 1. Η μονάδα. Τάση λειτουργίας 5V. 2. Σχεδιασμός με αντοχή σε σφάλματα, ακόμη και αν η γραμμή ελέγχου είναι σπασμένη, ο ηλεκτρονόμος δεν θα λειτουργήσει.
