2X VL6180 VL6180X Μονάδα οπτικού αισθητήρα απόστασης για I2C I

2X VL6180 VL6180X Μονάδα οπτικού αισθητήρα απόστασης για I2C I Περιγραφή

Η ηλεκτρονική μονάδα VL6180x τριών σε ένα ενσωματώνει μια πηγή εκπομπής υπέρυθρης κάθετης κοιλότητας IR VSEL (λέιζερ κατακόρυφης εκπομπής), έναν αισθητήρα εγγύτητας και έναν αισθητήρα περιβάλλοντος φωτός (ALS).
Η μονάδα VL6180X εφαρμόζει έναν αισθητήρα εγγύτητας με την αρχή μέτρησης χρόνου πτήσης (ToF). Το VL6180X περιλαμβάνει μια διάταξη ανιχνευτών SPAD που ανιχνεύει τον χρόνο κατά τον οποίο ένα μόνο φωτόνιο μεταφέρεται από τον στόχο στον στόχο και πίσω στη μονάδα, υπολογιζόμενο σε συνδυασμό με το πλάτος. Η πραγματική απόσταση, ανεξάρτητα από την ανακλαστικότητα του αντικειμένου, αυτή η πραγματική ικανότητα μέτρησης απόστασης μπορεί επίσης να παράγει απλό αλλά αξιόπιστο μονοδιάστατο έλεγχο χειρονομιών.
Ο αισθητήρας περιβάλλοντος φωτός έχει επίσης υψηλή ευαισθησία και ακρίβεια σε εξαιρετικά χαμηλό φωτισμό, ευρύ δυναμικό εύρος ανίχνευσης και έξοδο διορθωμένη για το περιβάλλον φως (Lux). Όλα τα εξαρτήματα που χρησιμοποιούνται για την υποστήριξη αισθητήρων εγγύτητας και αισθητήρων περιβάλλοντος φωτός είναι ενσωματωμένα σε μια ενσωματωμένη οπτική μονάδα. Ο ενσωματωμένος σχεδιασμός μπορεί να ολοκληρωθεί χωρίς την ανάγκη μηχανικού διαχωριστικού ή πρόσθετου συστήματος φακών.
Παράμετροι προϊόντος: Μήκος κύματος υπέρυθρης ακτινοβολίας: 850 nm;Διεπαφή επικοινωνίας: IIC (400 kHz), διεύθυνση 0x29 (7-bit), δύο προγραμματιζόμενα GPIO;Βέλτιστη θερμοκρασία λειτουργίας: -10 ~ 60 Celsius;Εύρος εμβέλειας: 0 έως 100mm Σφάλμα 13mm Υπό ορισμένες εξωτερικές συνθήκες, όπως 100mm σε σκοτεινά περιβάλλοντα;Μετατόπιση θερμοκρασίας: 9 ~ 15mm Μετατόπιση τάσης: 3 ~ 5mm

Χρόνος μετατροπής: 15 ms
Εύρος φωτισμού περιβάλλοντος: 1 ~ 100 kLux Έξοδος 16-bit
Εύρος κέρδους φωτισμού περιβάλλοντος: 1 έως 40 (οκτώ)
Ευαισθησία φωτισμού περιβάλλοντος: 0,36 Lux / count (535 nm LED @ 1 kLux. Μετρημένο @ κέρδος 20)
Γωνία Απόκριση: 42 μοίρες
Σφάλμα γραμμικότητας: 5% (1-300 Lux), 10% (300 έως 7500 Lux)
Σφάλμα κέρδους: 1% (κέρδος 20), 7% (κέρδος 1 έως 10)

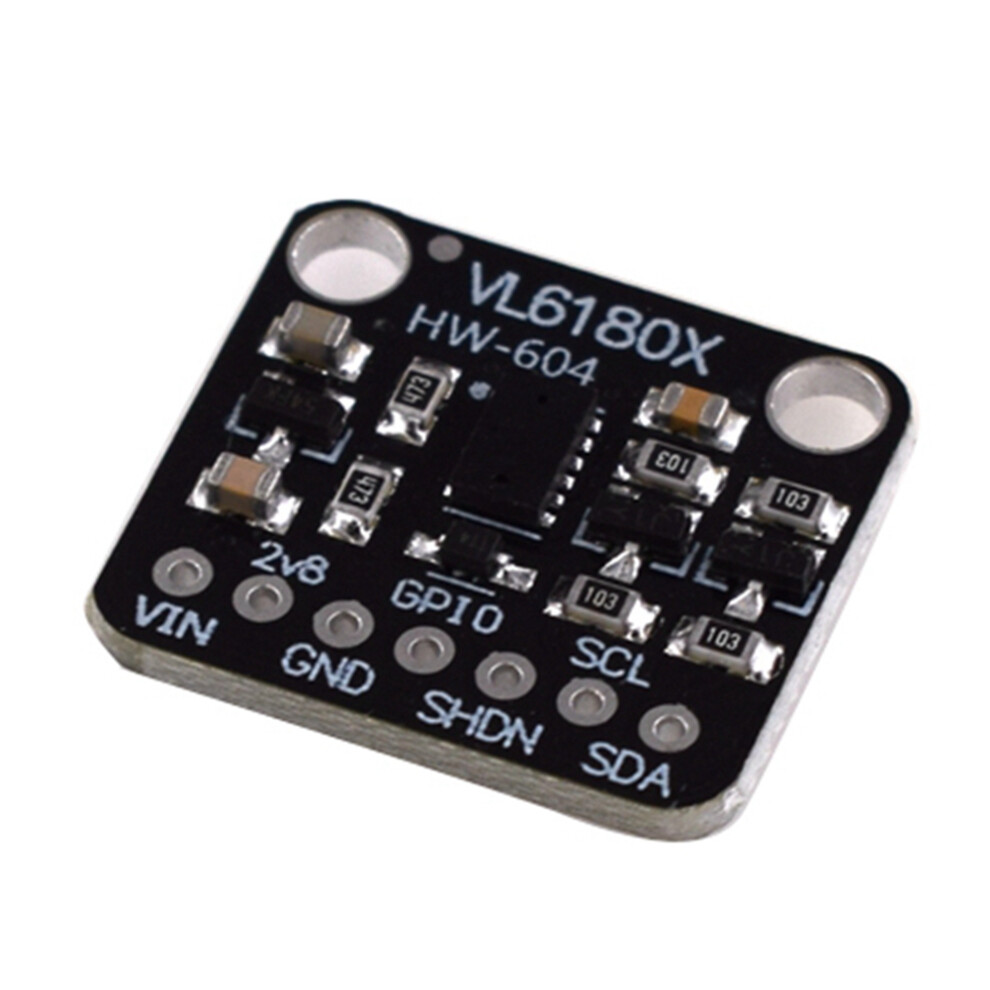

Οδηγίες Χρήσης
Vin: Ακροδέκτης εισόδου ισχύος. Εύρος τάσης εισόδου 3-5 V;
2v8: Θύρα εξόδου, τάση εξόδου 2,8 V, η τάση εξόδου 2,8 V που παράγεται από τον ενσωματωμένο ρυθμιστή τάσης που επεξεργάζεται την τάση εισόδου VIN, εύκολη στην επέκταση και χρήση;
GND: γείωση ισχύος;
SCL: Ακροδέκτης ρολογιού I2C συνδεδεμένος στο κύριο SCL;
SDA: Ακροδέκτης δεδομένων I2C συνδεδεμένος στο κύριο SDA;
GPIO: Ο ακροδέκτης που χρησιμοποιείται από τον αισθητήρα για να υποδείξει ότι τα δεδομένα είναι έτοιμα. Σημειώστε ότι η έξοδος αυτού του ακροδέκτη είναι 0-2,8 V υψηλό και χαμηλό. Αυτή η ακίδα δεν μπορεί να εφαρμοστεί σε πλακέτες όπως (αυτές οι πλάκες έχουν υψηλή τάση 3,3 ή 5 V).), Γενικά δεν χρησιμοποιείται, μετατροπή επιπέδου εφαρμογής.
SHDN: Η ακίδα απενεργοποίησης του αισθητήρα. Από προεπιλογή, τραβιέται ψηλά. Υπάρχει μια δίοδος μετατόπισης στάθμης, έτσι ώστε να χρησιμοποιείτε 3-5 V σε αυτήν την ακίδα. Όταν η ακίδα τραβιέται χαμηλά, ο αισθητήρας εισέρχεται σε λειτουργία απενεργοποίησης.
Χρώμα: όπως φαίνεται
Υλικό: ABS
Μέγεθος: 20 x 18 x 3mm

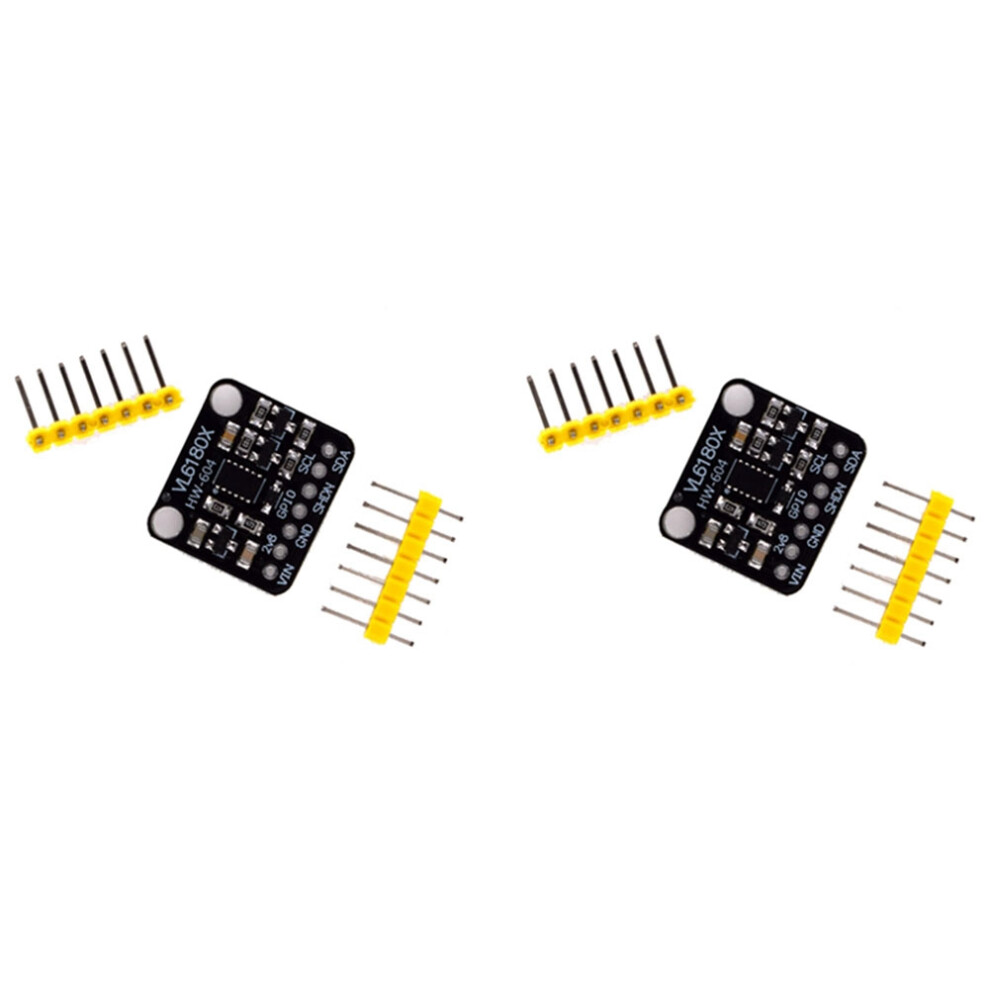

Περιεχόμενα συσκευασίας:
2

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Το φως και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
