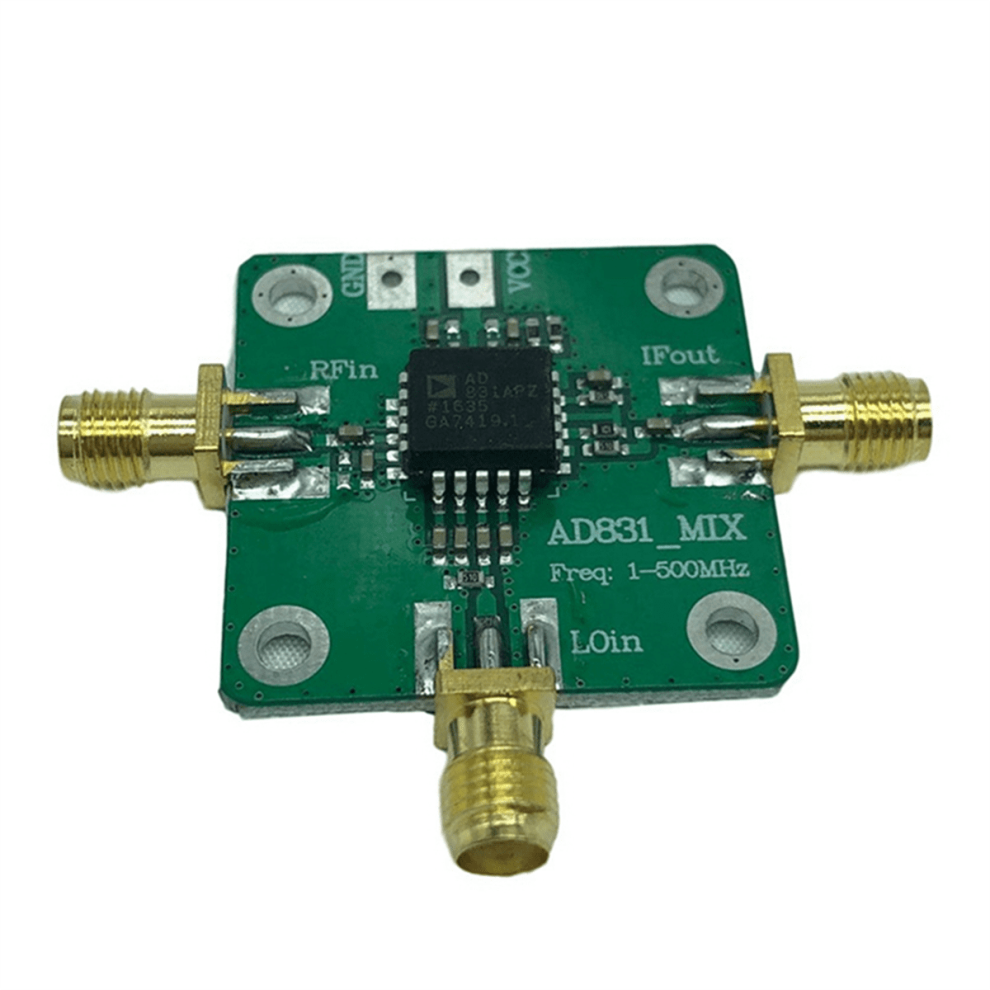

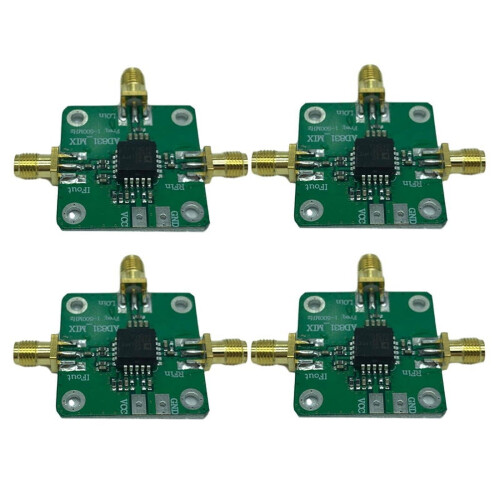

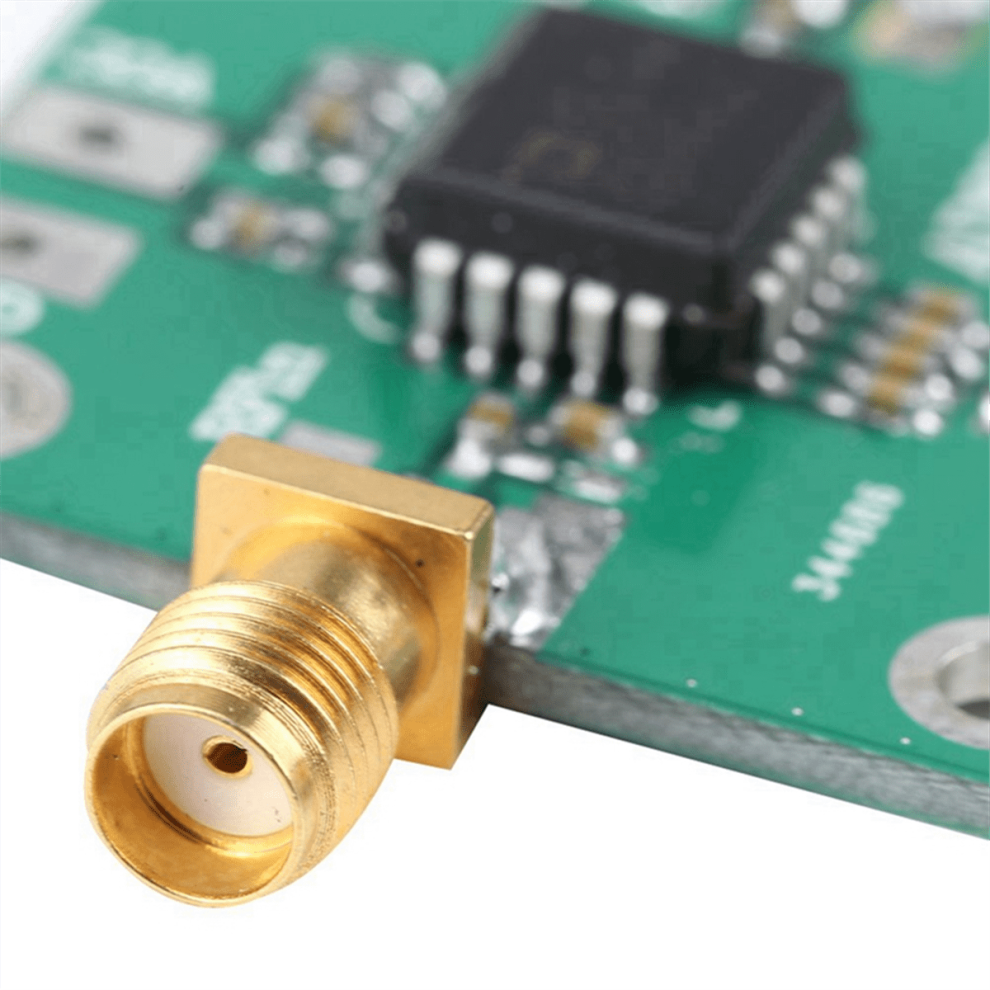

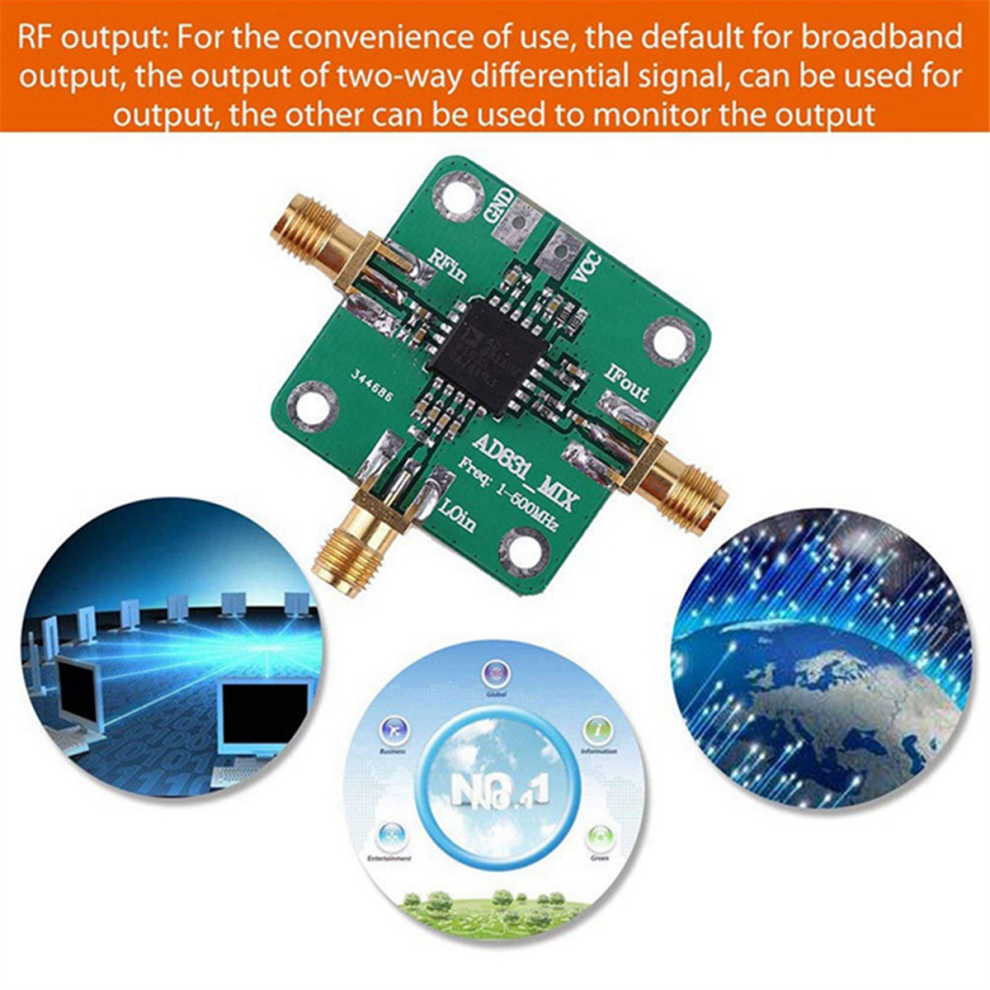

4 τεμάχια AD831 Μονάδα ανάμειξης RF μετατροπέα υψηλής συχνότητας Μετατροπέας

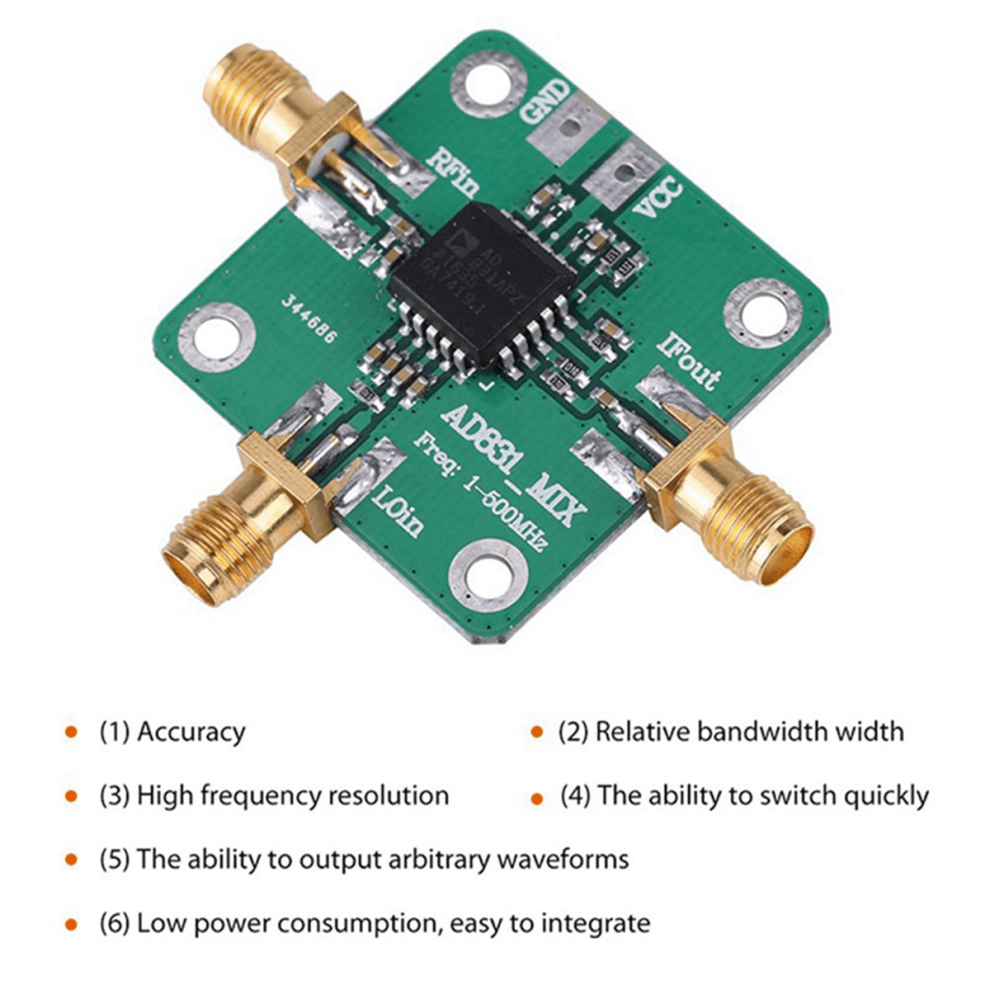

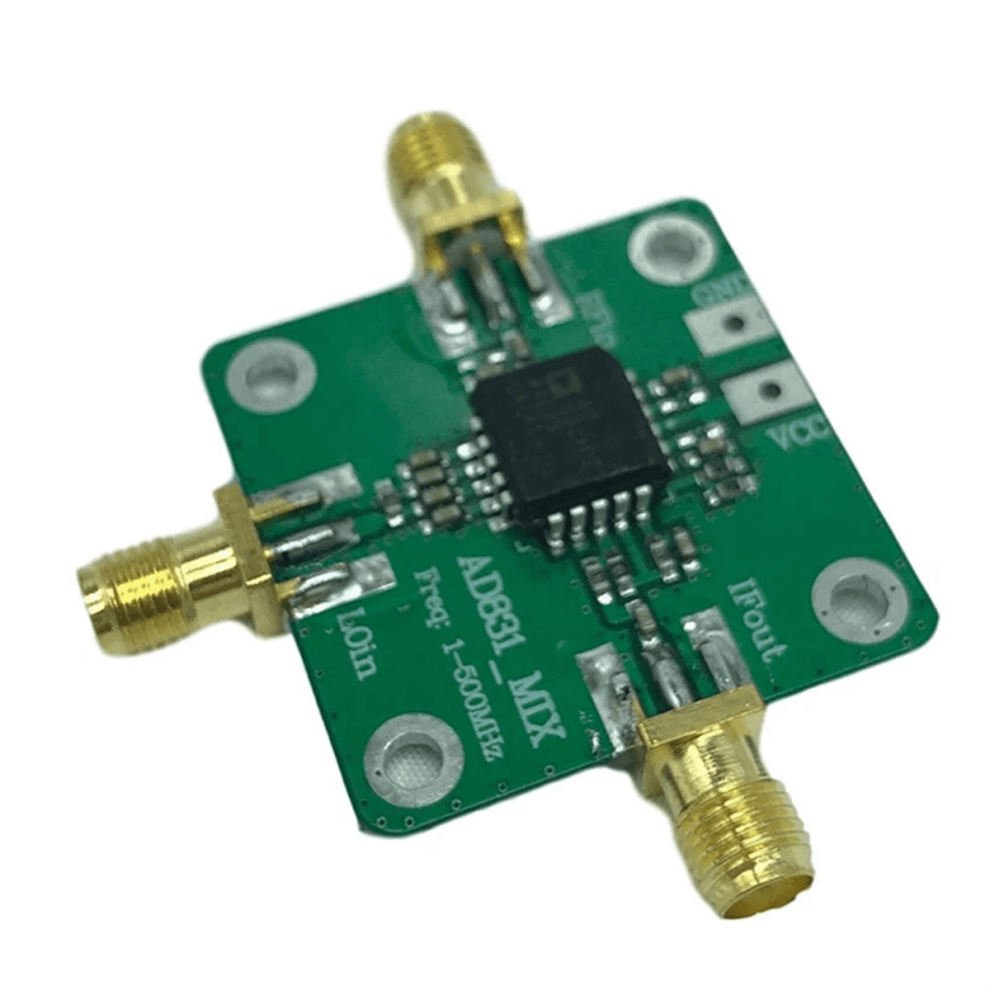

4 τεμάχια AD831 Μονάδα ανάμειξης RF μετατροπέα υψηλής συχνότητας Μετατροπέας Περιγραφή

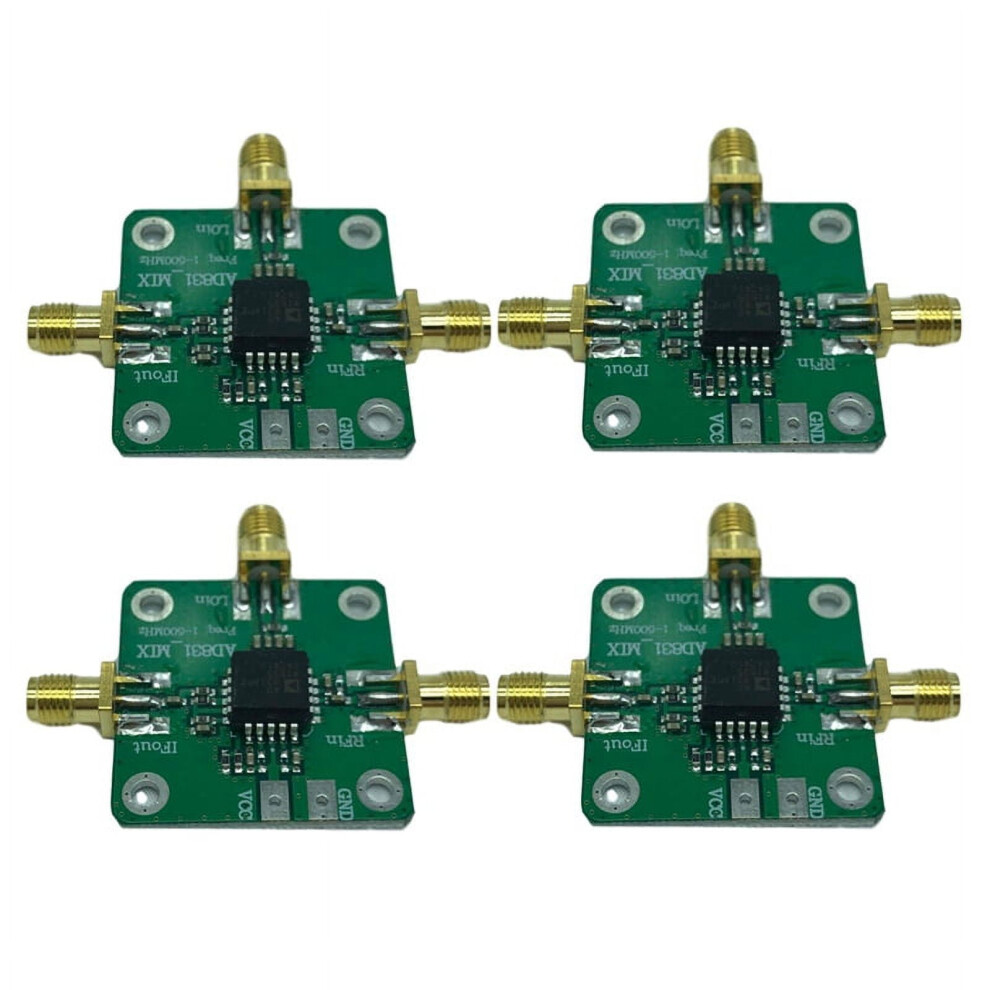

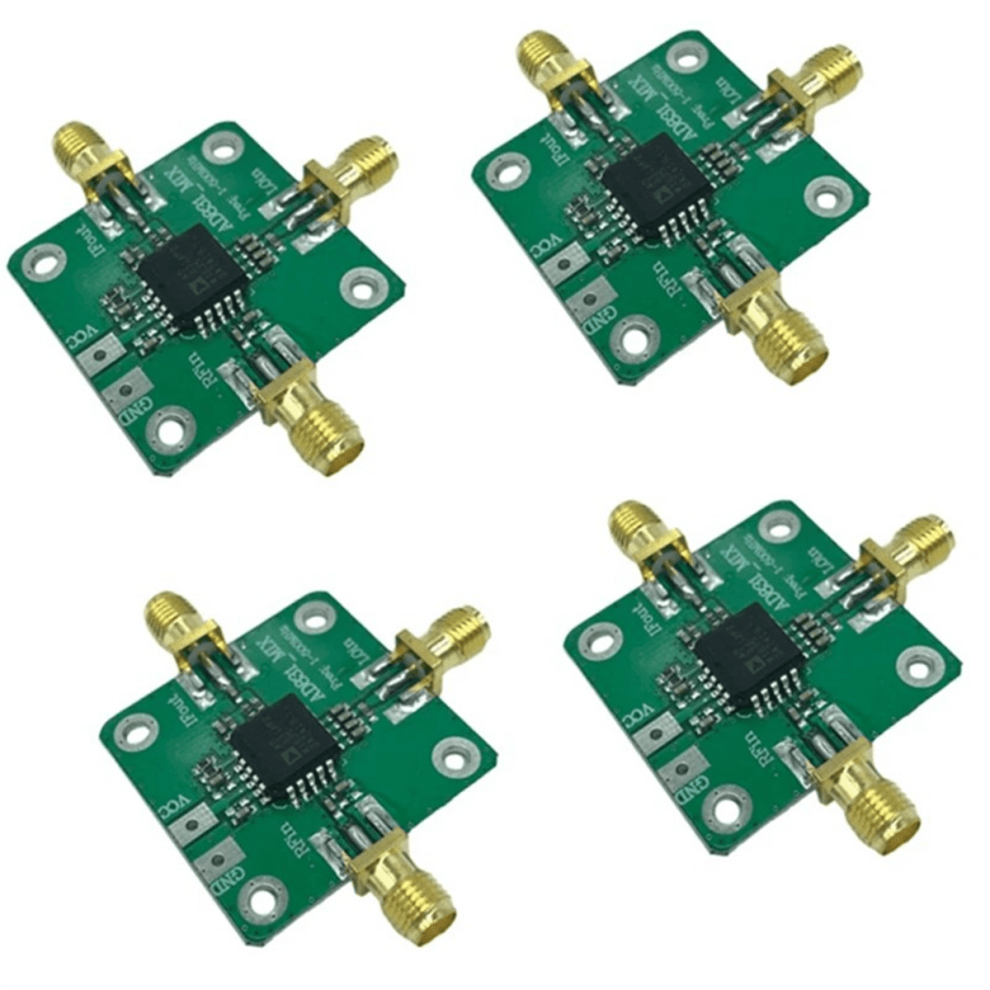

Είσοδος RF: 0.1-500MHz Είσοδος RF: +10dBm (σημείο συμπίεσης 1dB) Είσοδος τοπικού ταλαντωτή: 0.1-500MHz Είσοδος τοπικού ταλαντωτή: -10dBm Έξοδος IF: 0.1-200MHz Τάση τροφοδοσίας: Μονό τροφοδοτικό 9-11V Βάρος: 11 γραμμάρια Χρώμα: Πράσινο Υλικό: PCB Μέγεθος: 33x33mm Περιεχόμενα συσκευασίας: 4x Μονάδα ανάμειξης RF Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα. Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm. 4. Μία μόνο αντίσταση συνδεδεμένη μεταξύ των ακίδων OUT και FB χρησιμοποιείται για τη ρύθμιση του κέρδους. Ο ενισχυτής έχει χαρακτηριστικά χαμηλής μετατόπισης DC, επομένως μπορεί να χρησιμοποιηθεί για εφαρμογές σύζευξης DC, όπως μετατροπή συχνότητας ζώνης βάσης DC και αποδιαμόρφωση πλάτους τετραγωνισμού3. Ο μίκτης έχει σχεδιαστεί για να τροφοδοτείται από μία μόνο παροχή ρεύματος και οι θύρες RF, IF και LO διαθέτουν πυκνωτές απομόνωσης DC για εύκολη χρήση. Η συχνότητα λειτουργίας των εισόδων RF και LO μπορεί να φτάσει τα 500MHz. Η έξοδος IF είναι έξοδος τάσης μονού άκρου. Έχει εύρος ζώνης εξόδου 250MHz. 2. Το AD831 παρέχει σημείο τρίτης τάξης +24dBm, το οποίο μπορεί να επιτύχει κατανάλωση ισχύος LO -10dBm. Δεν απαιτεί οδηγούς LO υψηλής ισχύος και δεν υπάρχουν αντίστοιχα προβλήματα θωράκισης και απομόνωσης. Επομένως, σε σύγκριση με τους παθητικούς μίκτες, μπορεί να βελτιώσει την απόδοση του συστήματος και να μειώσει το κόστος του συστήματος. 5. Με τον ενισχυτή εξόδου του μίκτη και την καλύτερη σύνθετη αντίσταση πηγής, η τιμή θορύβου SSB του μίκτη είναι 10,3dB στα 70MHz. Σε αντίθεση με τους παθητικούς μίκτες, το AD831 δεν έχει απώλεια εισαγωγής, εξωτερικό διπλό πομποδέκτη και παθητικό τερματισμό. Το AD8362 έχει δύο λειτουργίες: μέτρηση ισχύος και ελεγκτή. Στο Σχήμα 1, στη λειτουργία μέτρησης ισχύος, VOUT και VSET1. Το AD831 είναι ένας μίκτης μονού τσιπ χαμηλής παραμόρφωσης, ευρέος δυναμικού εύρους, κατάλληλος για μετατροπή RF-IF προς τα κάτω σε δέκτες HF και VHF, δεύτερο μίκτη σε σταθμούς βάσης DMR, μετατροπή DC-baseband και διαμόρφωση τετραγωνισμού και αποδιαμόρφωση και ανίχνευση μετατόπισης συχνότητας σε απεικόνιση υπερήχων και άλλες εφαρμογές.
