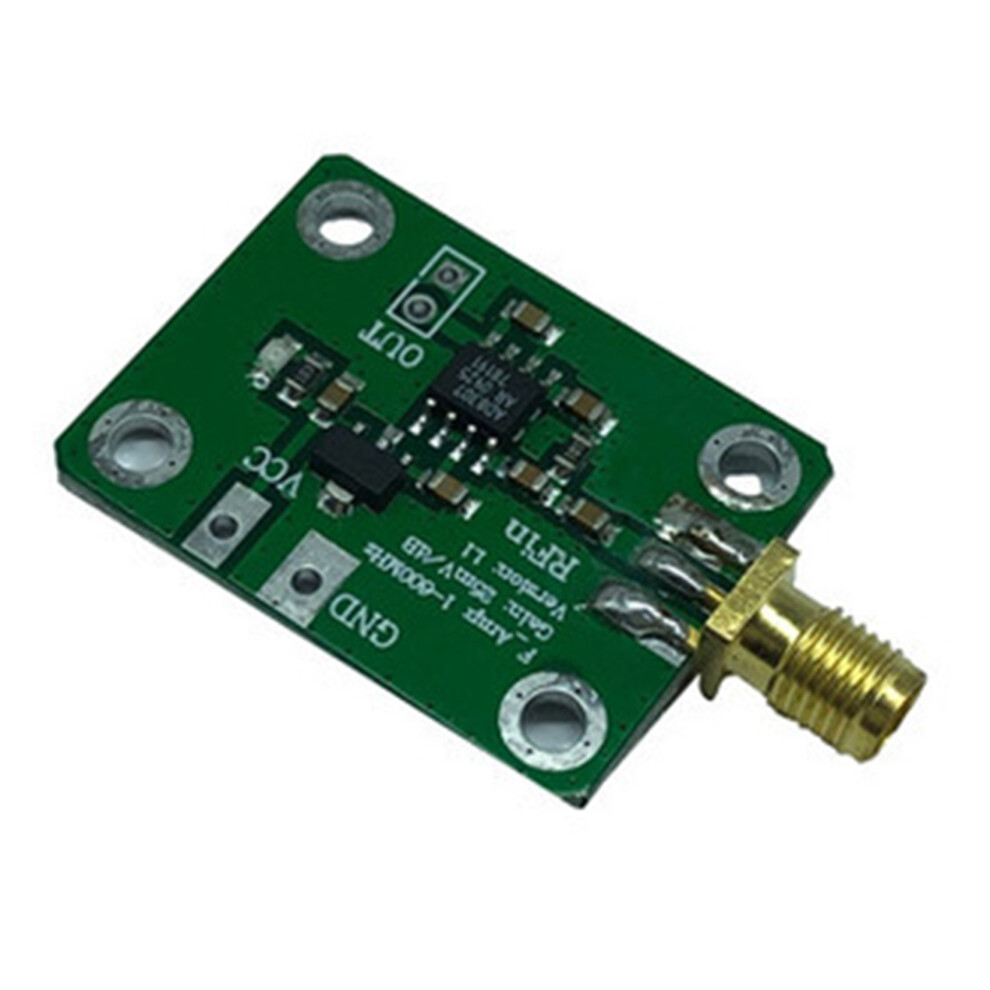

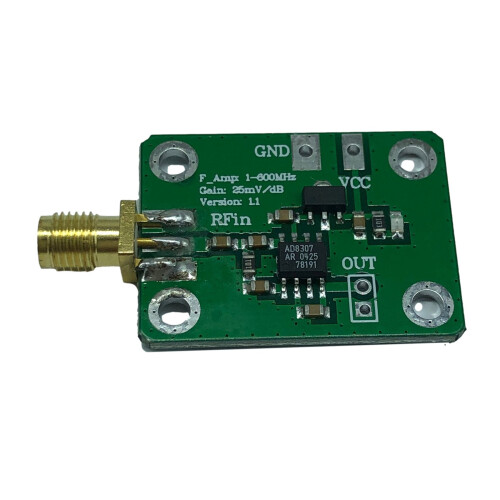

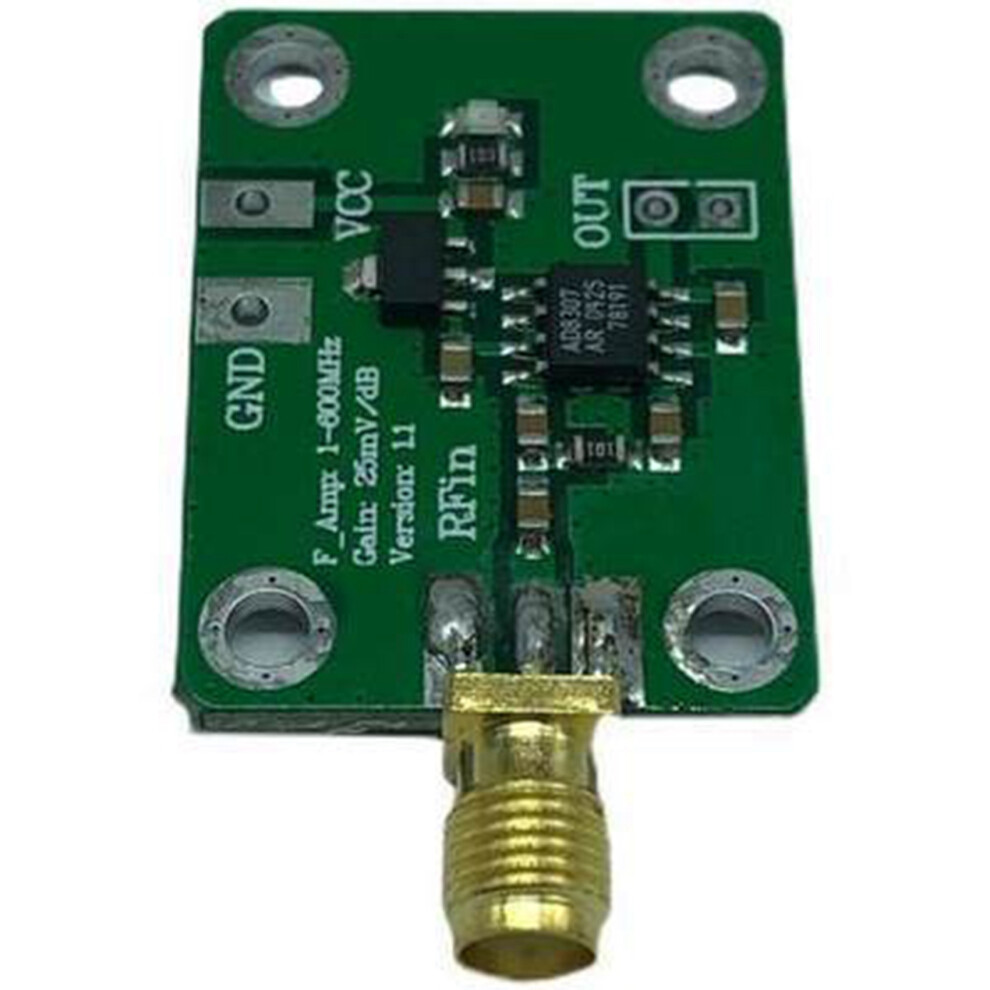

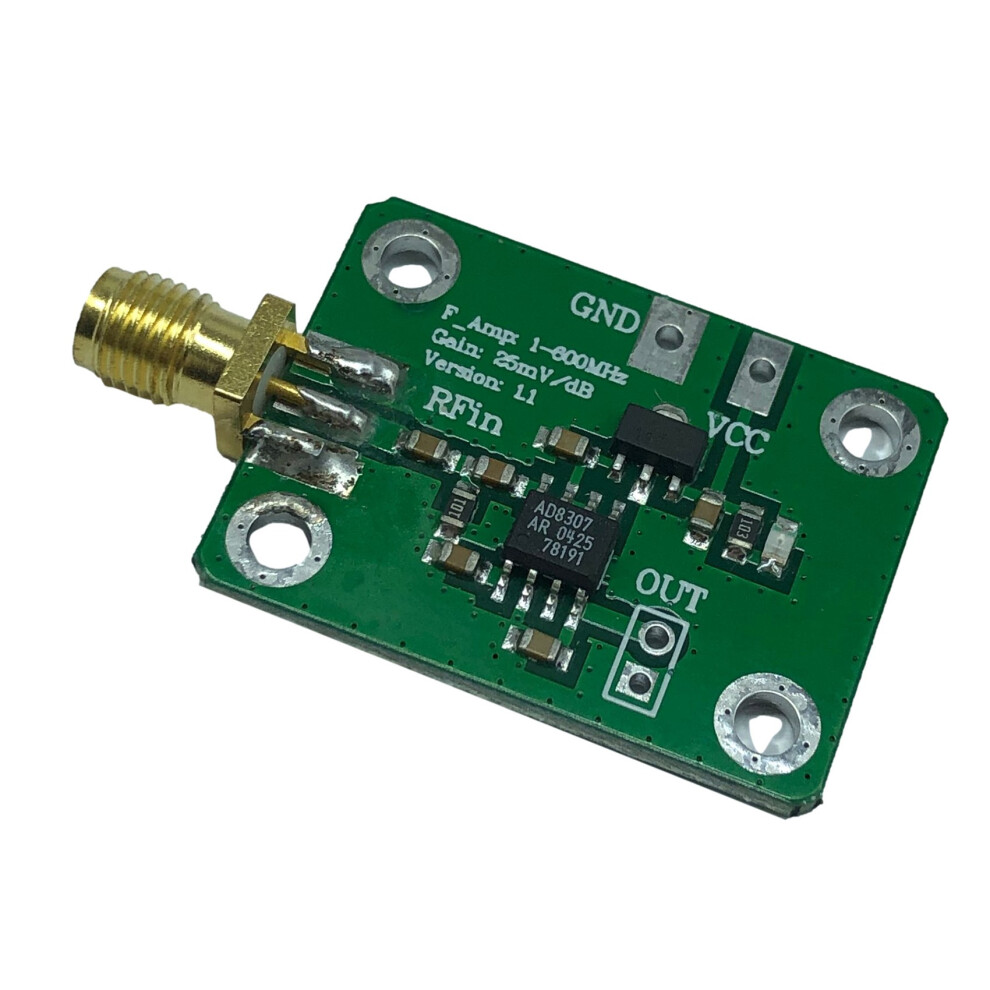

AD8307 RF Power Meter Logarithmic Detector Ανίχνευση ισχύος 1-600MHz

AD8307 RF Power Meter Logarithmic Detector Ανίχνευση ισχύος 1-600MHz Περιγραφή

Υψηλή σταθερότητα σε όλο το εύρος θερμοκρασίας.
Πλήρης διαφορική διαδρομή σήματος συζευγμένου με DC.
Χρησιμοποιείται για ανίχνευση ισχύος σήματος RF, το εύρος συχνοτήτων ανίχνευσης είναι 1MHZ - 600MHZ, μπορεί να ανιχνεύσει ένα σήμα RF με ισχύς -74dBm έως 18dBm και μετατρέπουν ένα τέτοιο σήμα RF σε έξοδο τάσης συνεχούς ρεύματος.
Η μεγαλύτερη το πλάτος ή η ισχύς του σήματος RF, τόσο μεγαλύτερη είναι η τάση εξόδου, η οποία είναι ανάλογη με το πλάτος του σήματος εισόδου, επεκτείνοντας έτσι το δυναμικό εύρος του σήματος που ανιχνεύεται, το οποίο φτάνει τα 92dB.
Μπορεί να είναι ευρέως χρησιμοποιείται στην ανίχνευση σήματος ραδιοσυχνοτήτων, στη μέτρηση ισχύος σήματος, στην ανίχνευση περιβαλλοντικής έντασης πεδίου και μπορεί επίσης να χρησιμοποιηθεί ως στοιχείο αυτόματου ελέγχου απολαβής και αυτόματου επιπέδου έλεγχος.Συχνότητα λειτουργίας: 1MHZ---600MHZ
Ισχύς μέτρησης: -74dBm έως +18dBm
Τάση εξόδου: 0---2,5V
Κλίση ανίχνευσης: 25mV/dBm (τυπ.)
Αντίσταση εισόδου: 50 ohms
Τάση τροφοδοσίας: 6-15V
Τύπος: Μετρητής ισχύος RF
Μοντέλο: AD8307
χρώμα:Πράσινο
Υλικό:ΜέταλλοΠεριεχόμενα συσκευασίας:< br />1 x μετρητής ισχύος RFΜόνο το παραπάνω περιεχόμενο συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Φως και διαφορετικές οθόνες μπορεί να κάνουν το χρώμα του αντικειμένου στην εικόνα λίγο διαφορετικό από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
