Μονάδα Bluetooth BLE διπλής ζώνης WiFi RTL8720DN χωρίς συγκόλληση

Μονάδα Bluetooth BLE διπλής ζώνης WiFi RTL8720DN χωρίς συγκόλληση Περιγραφή

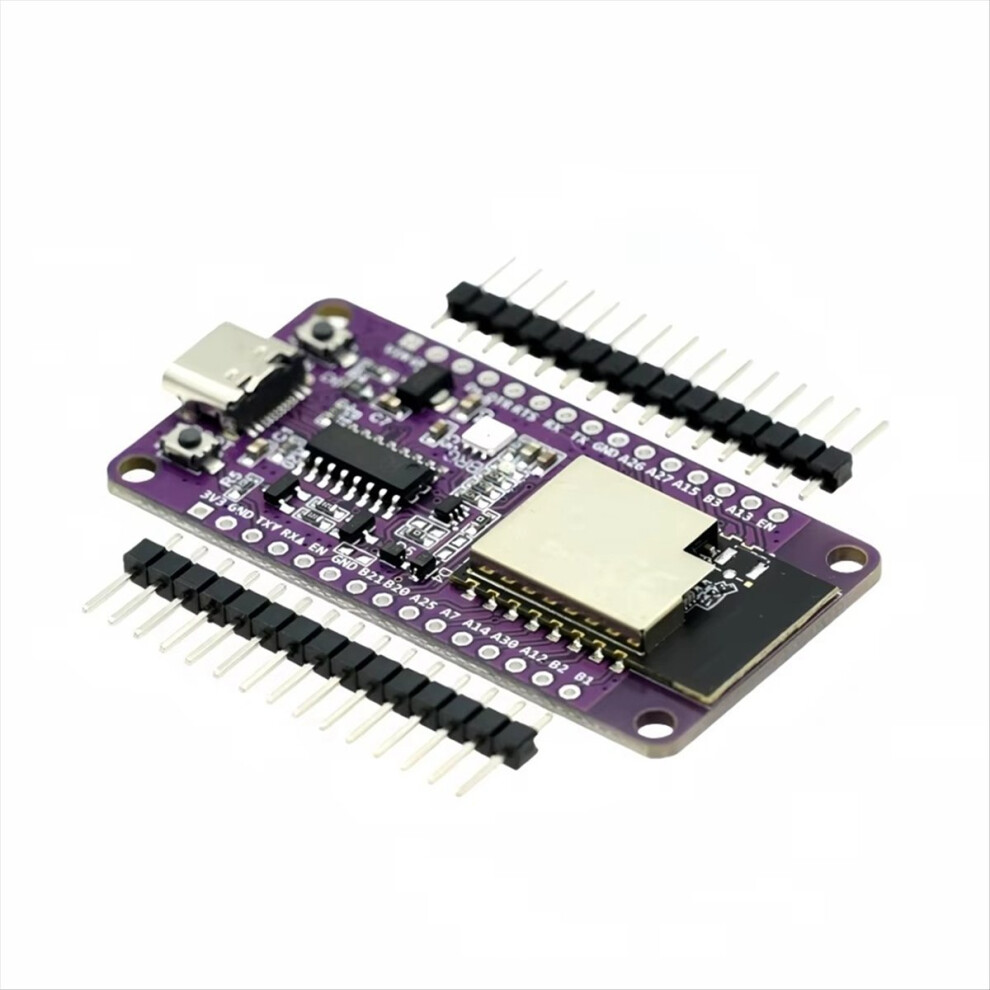

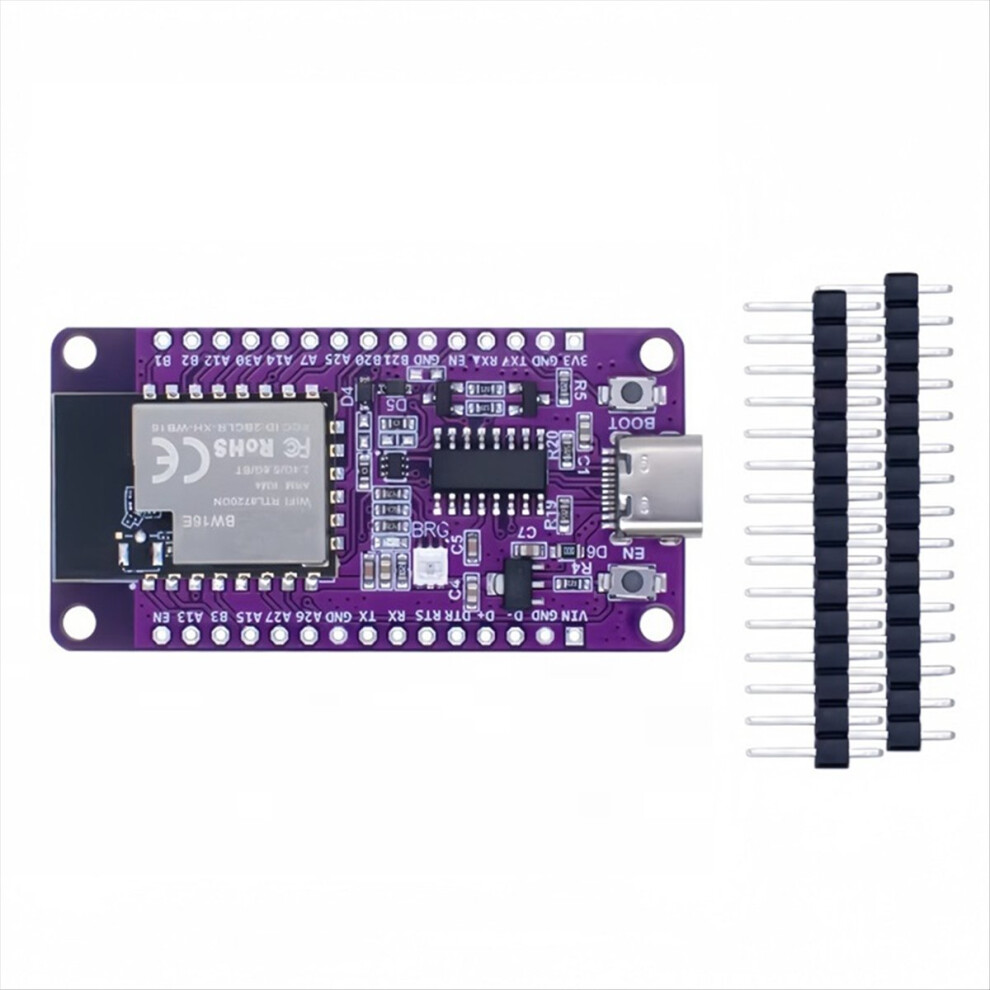

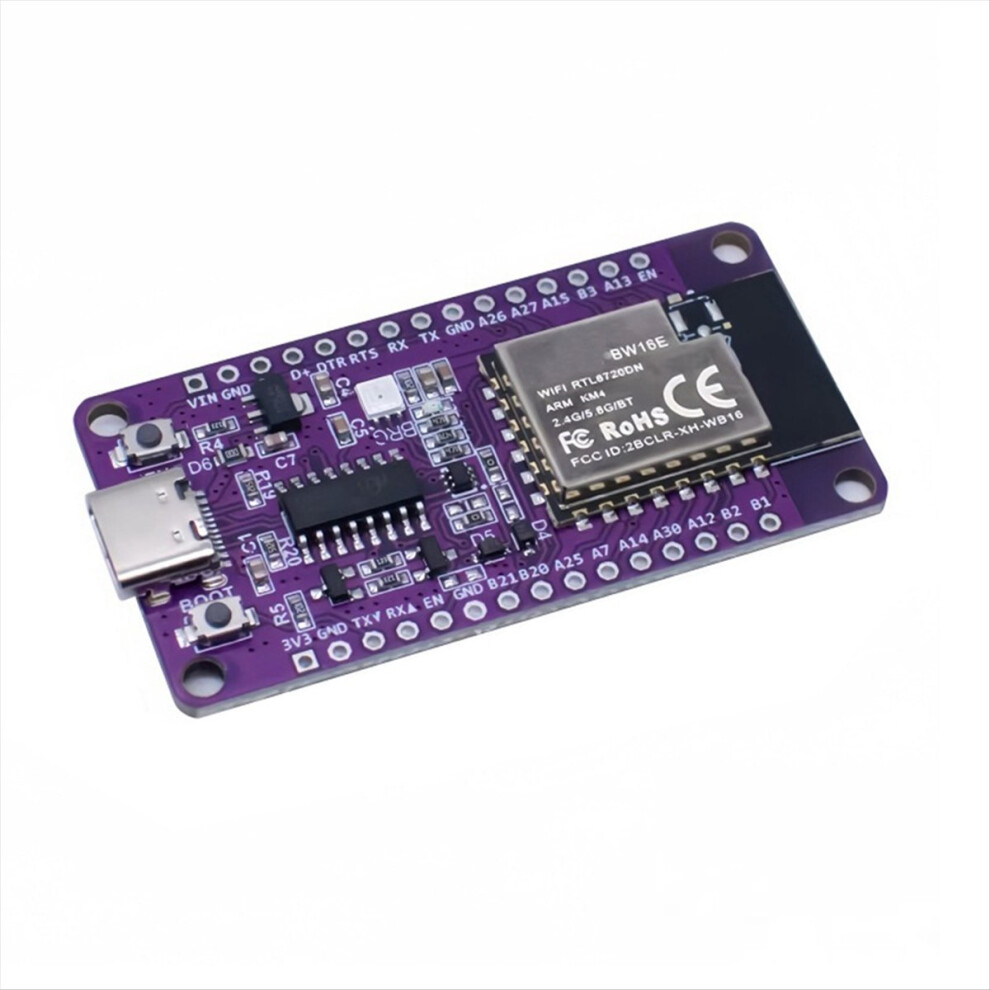

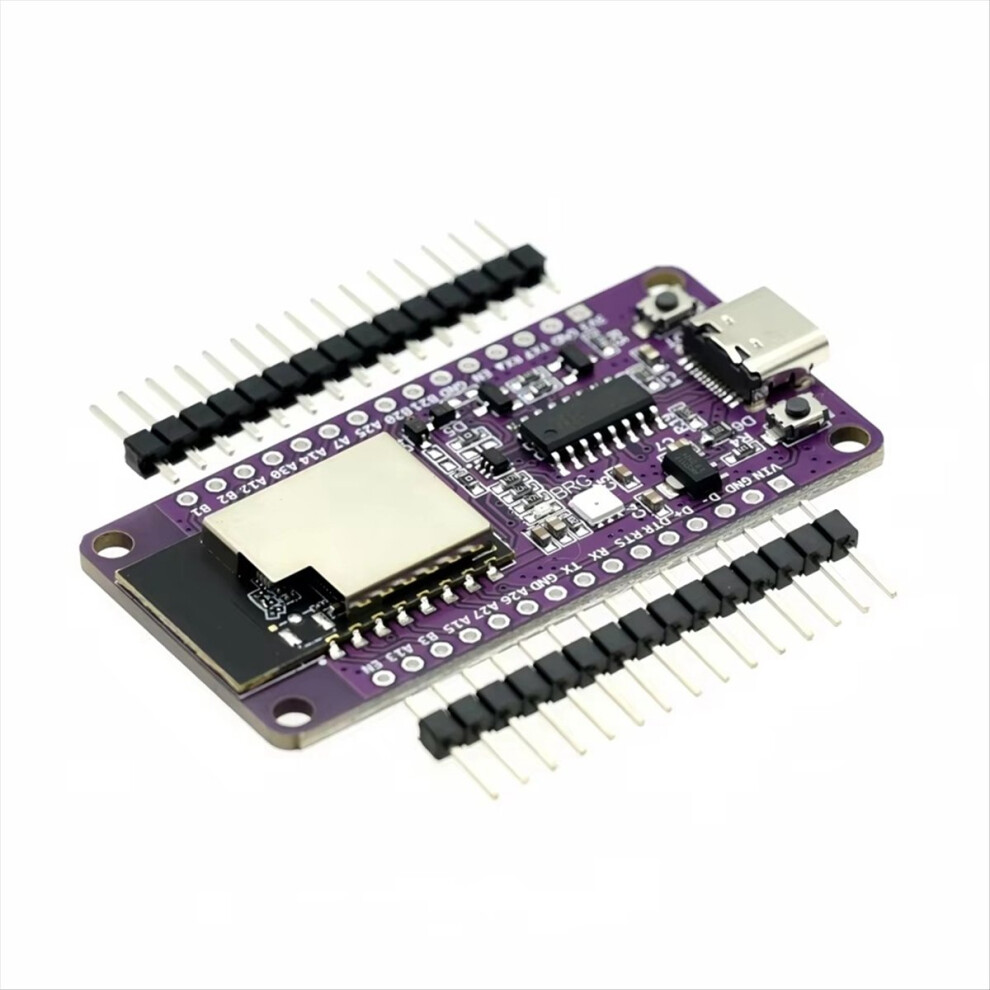

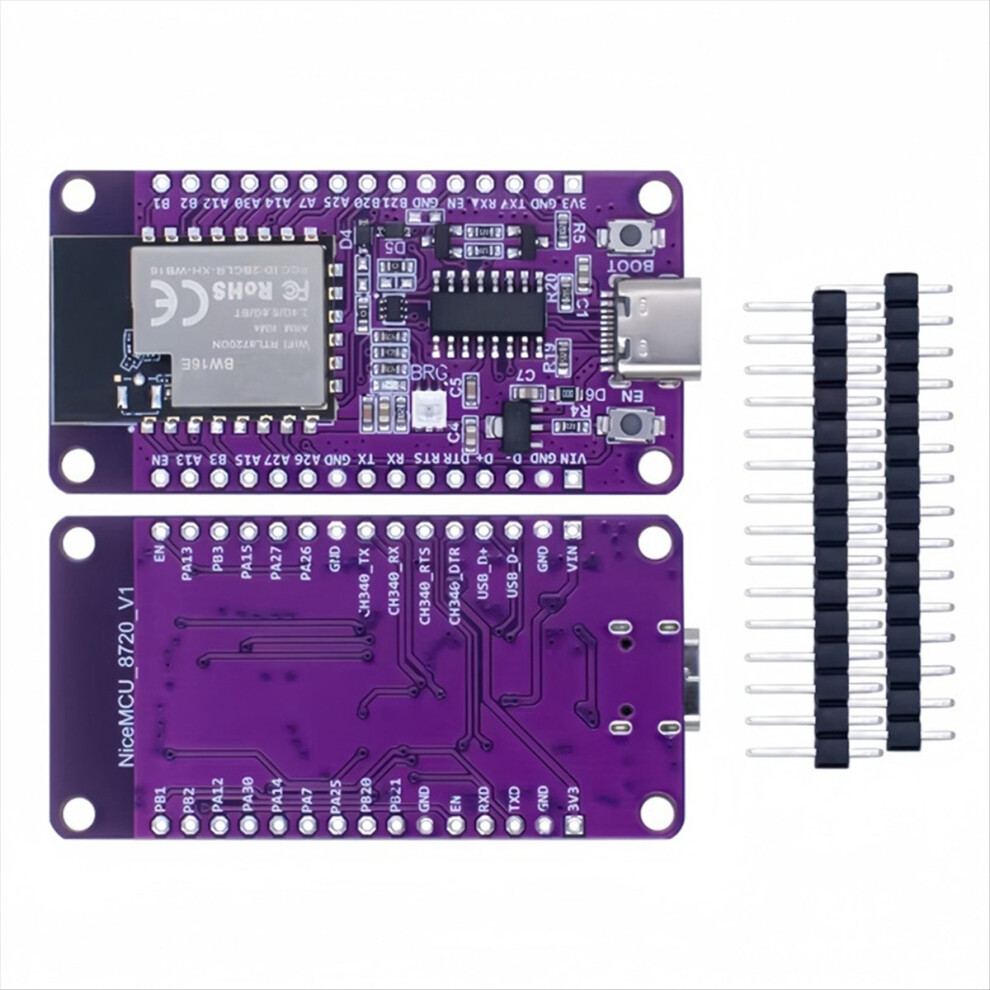

Η πλακέτα ανάπτυξης NICEMCU BW16 είναι μια βασική πλακέτα ανάπτυξης σχεδιασμένη για τη μονάδα BW16. Η πλακέτα ανάπτυξης συνεχίζει τον κλασικό σχεδιασμό της πλακέτας ανάπτυξης NodeMCU, με όλες τις ακίδες 1/0 και στις δύο πλευρές, ενσωματωμένες εππτάχρωμες λυχνίες RGB, ενώ οι προγραμματιστές μπορούν επίσης να συνδέσουν περιφερειακά ανάλογα με τις δικές τους ανάγκες.
Η BW16 είναι μια μονάδα SoC Wi-Fi+ Bluetooth διπλής ζώνης βασισμένη στο τσιπ RTL8720DN. Υποστηρίζει WLAN διπλής ζώνης (2.4GHz ή 5GHz) και Bluetooth Low Energy 5.0.
Ενσωματώνει MCUS υψηλής απόδοσης ARM V8 (συμβατό με -M4F), MCUS χαμηλής κατανάλωσης ARM V8M (συμβατό με -MO), WLAN (802.11a/b/g), , βασική ζώνη Bluetooth και βασική ζώνη, και παρέχει επίσης ένα σύνολο διαμορφώσιμων θυρών GPIO. Για τον έλεγχο διαφόρων περιφερειακών συσκευών.

Μοντέλο πλακέτας ανάπτυξης: NICEMCU BW16
Κατάλληλο για μονάδα: BW16
Ενθυλάκωση: DIP-30 (τυπική ακίδα 2.54 pitch)
Μορφή κεραίας: Ενσωματωμένη κεραία
Εύρος φάσματος: 2400-2483.5MHz ή 5180-5825MHz
WiFi: Υποστήριξη 802.1lavB/g
Bluetooth: BLE5.0
Περιβάλλον εργασίας: -40C-85C
Περιβάλλον αποθήκευσης: -40C-125C, Λιγότερο από 90%RH
Εύρος τροφοδοσίας: Τάση τροφοδοσίας 5V, ρεύμα 500mA
Διεπαφή υποστήριξης: UART/GPIO/ADC/PWM//SPI/SWD
Αριθμός 10 θύρες: 15 GPlo συμπεριλαμβανομένων (TXO/RX0 και TX1/RX1)
Ασφάλεια: /DES/SHA
Flash: Προεπιλεγμένη μνήμη 4MB
προδιαγραφές:A:Μη συγκολλημένη
Χρώμα:
Υλικό:PCB

Περιεχόμενα συσκευασίας:
1 x NICEMCU BW16 Development Board

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
