DDS Signal Generator Module Development Board 0-70MHz AD9851 2 ημιτονοειδές κύμα κα Περιγραφή

Περιγραφή

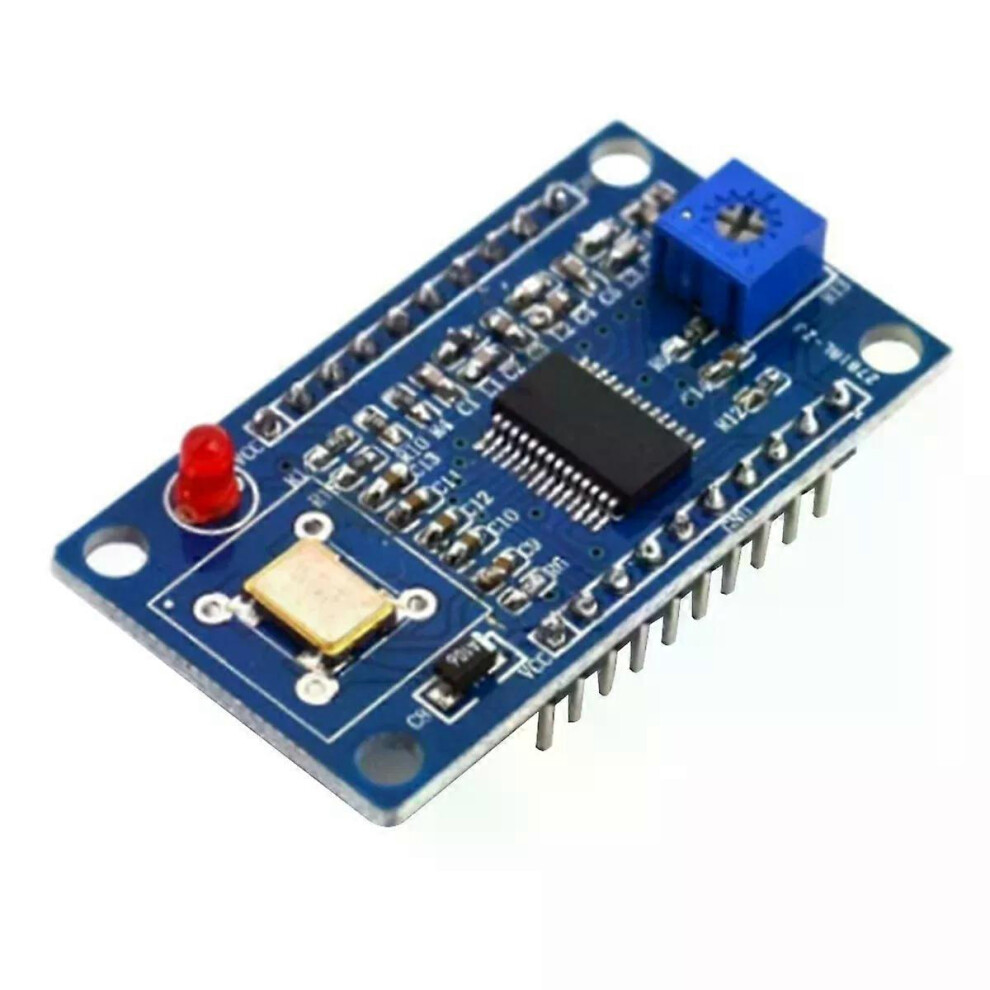

Πίνακας ανάπτυξης μονάδας γεννήτριας σήματος DDS 0-70 MHz AD9851 2 ημιτονοειδές κύμα και 2 τετραγωνικά κύμα
Η μονάδα μπορεί να εξάγει ημιτονοειδές και τετράγωνο κύμα, 2 ημιτονοειδή και 2 τετραγωνικά κύμα.
AD9851: 0-70 MHz
Αφού η συχνότητα είναι 20-30 MHz, η αρμονική γίνεται όλο και μεγαλύτερη και η κυματομορφή θα γίνεται όλο και πιο ακάθαρτη.
Τετράγωνο κύμα: 0-1MHz
Χρησιμοποιεί ένα χαμηλοπερατό φίλτρο 70 MHz για να βελτιώσει την αναλογία SN της κυματομορφής

10-bit DAC, λέξη ελέγχου συχνότητας 32-bit
Η τάση εισόδου αναφοράς του συγκριτή δημιουργείται από μια μεταβλητή αντίσταση. Η ρύθμιση αυτής της αντίστασης μπορεί να πάρει διαφορετικά τετραγωνικά κύματα κύκλου λειτουργίας.
Σημείωση: Σε περίπτωση εξόδου ημιτονοειδούς κύματος, συνδεθείτε στη θύρα IO της εξόδου τετραγωνικού κύματος και ρυθμίστε απευθείας
Το μπλε ποτενσιόμετρο μπορεί να δώσει ένα τετράγωνο κύμα. Η μονάδα
AD9851 χρησιμοποιεί ενεργό κρύσταλλο 30MHZ
Χρώμα: Όπως φαίνεται
Υλικό:PCB

Περιεχόμενα πακέτου:
1 x μονάδα γεννήτριας σήματος

Μόνο το παραπάνω περιεχόμενο πακέτου, άλλα προϊόντα δεν περιλαμβάνονται.
