Λογικός αισθητήρας DTL TTL CMOS, Λογικός ελεγκτής μνήμης παλμών

Λογικός αισθητήρας DTL TTL CMOS, Λογικός ελεγκτής μνήμης παλμών Περιγραφή

Εύχρηστο, γρήγορο και εύκολο
Για DTL, για TTL και για CMOS
Απόκριση υψηλής συχνότητας
Άμεση ένδειξη
Λειτουργία μνήμης

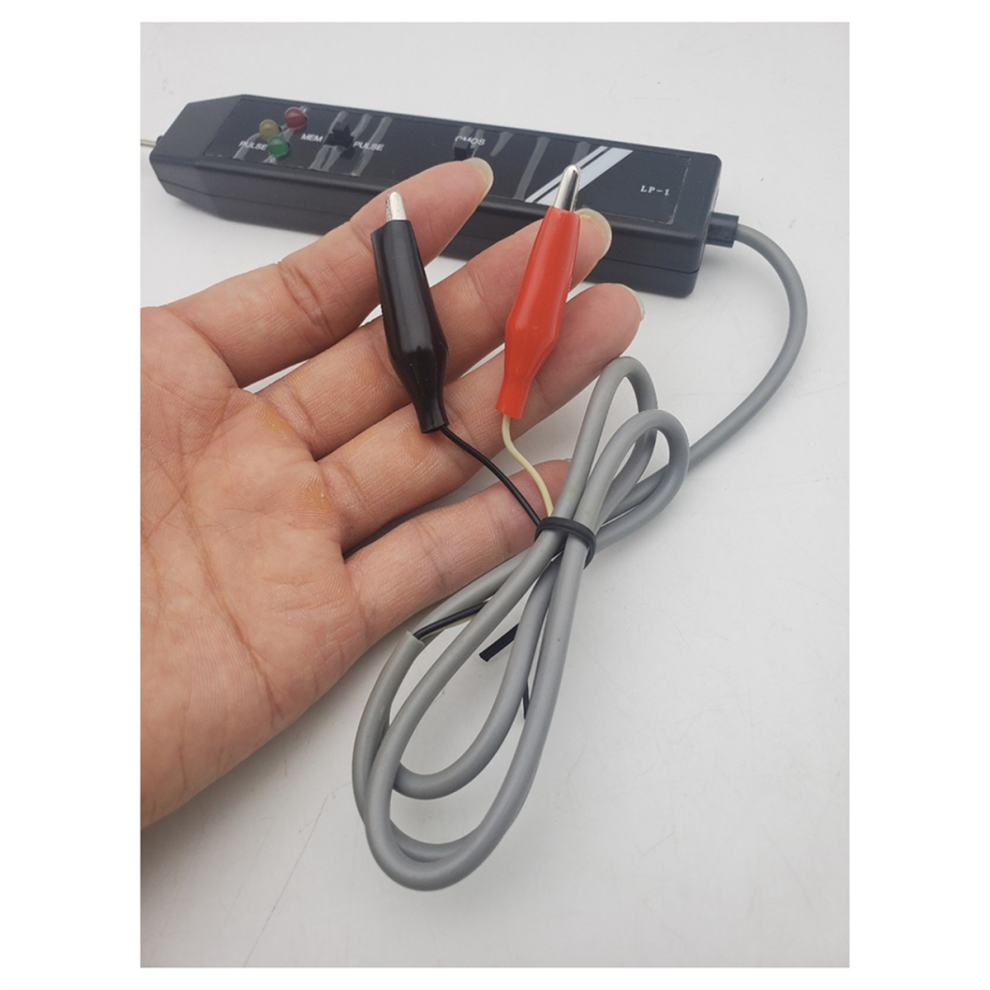

Τρόπος χρήσης: Συνδέστε το ΚΟΚΚΙΝΟ κλιπ στον ακροδέκτη + και το ΜΑΥΡΟ κλιπ στον ακροδέκτη - της πηγής τροφοδοσίας του υπό δοκιμή κυκλώματος. Η τροφοδοσία δεν πρέπει να είναι 18V για DC

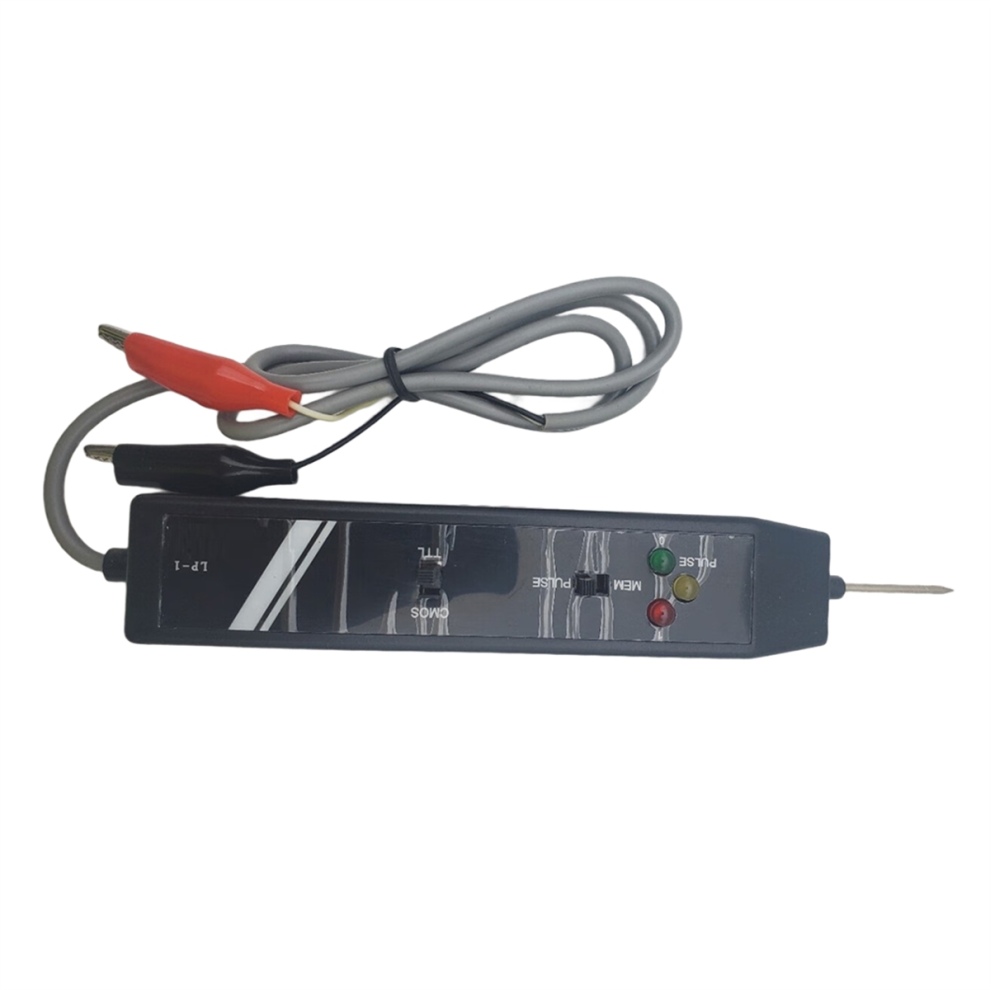

για TTL και DTL, ρυθμίστε την άνω επιλογή στην πλευρά που σημειώνεται με "TIL"

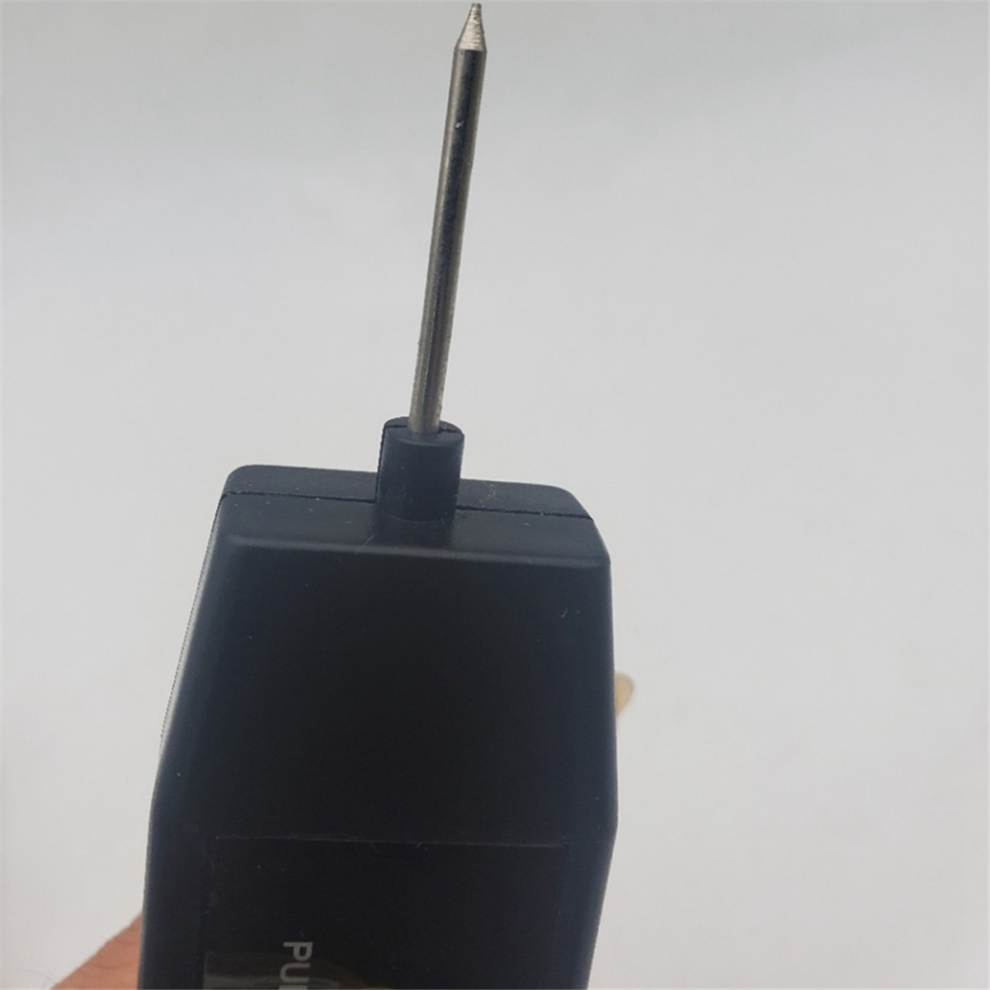

Για CMOS, ρυθμίστε την άνω επιλογή στην πλευρά που σημειώνεται με "CMOS", φέρτε τον ακροδέκτη του αισθητήρα στο σημείο που πρόκειται να ελεγχθεί. Οι λυχνίες LED υποδεικνύουν τις καταστάσεις του:
A) ΟΛΕΣ ΟΙ λυχνίες LED ΣΒΗΣΤΕ -Υψηλή αντίσταση
B) ΚΟΚΚΙΝΗ λυχνία LED ΑΝΑΜΜΕΝΗ - Υψηλή (1)
C) Πράσινη λυχνία LED ΑΝΑΜΜΕΝΗ - χαμηλή (0)
D) Πορτοκαλί λυχνία LED ΑΝΑΜΜΕΝΗ -
για ανίχνευση και αποθήκευση ή στάθμη, ρυθμίστε πρώτα την κάτω επιλογή στην πλευρά που σημειώνεται. φέρτε τον ακροδέκτη του αισθητήρα στο σημείο που πρόκειται να ελεγχθεί. Οι λυχνίες LED υποδεικνύουν ότι είναι βασικό. Στη συνέχεια, ρυθμίστε το κάτω κουμπί επιλογής στην πλευρά που σημειώνεται με "", Το πορτοκαλί LED ανάβει όταν ανιχνευθεί οποιοδήποτε επίπεδο. Η κατεύθυνση, σε σύγκριση με το βασικό, , καθορίζεται από το καλώδιο. Μετά τη χρήση, επαναφέρετε τον αισθητήρα ρυθμίζοντας το κάτω κουμπί επιλογής στην πλευρά που σημειώνεται με ""
Χρώμα: Μαύρο
Υλικό: ABS

Περιεχόμενα συσκευασίας:
1 * Λογικός ελεγκτής

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
