Μονάδα δικτύου Ethernet σειριακής θύρας CH9121 Μετατροπέας UART σ Περιγραφή

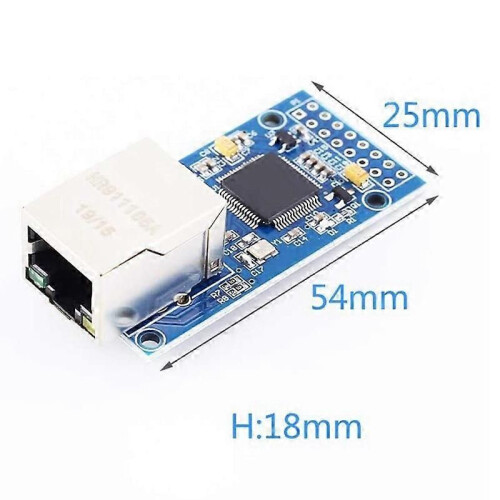

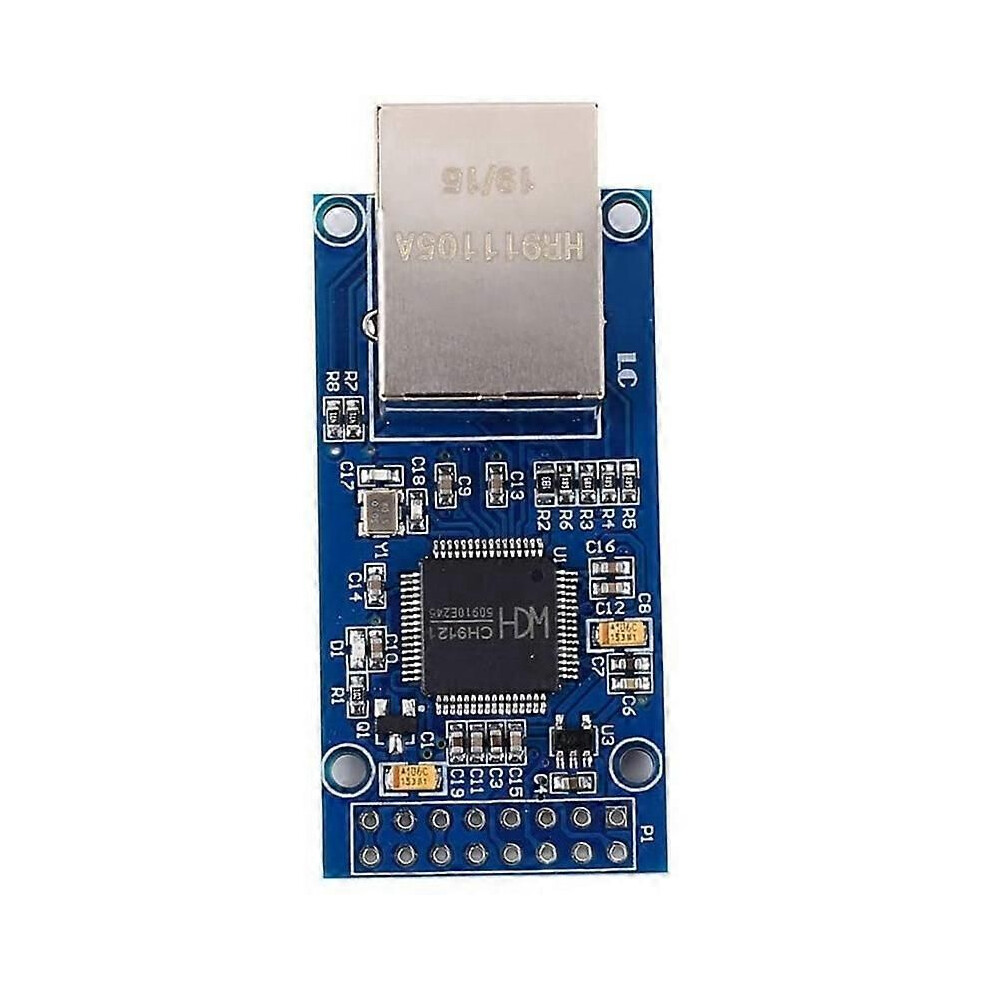

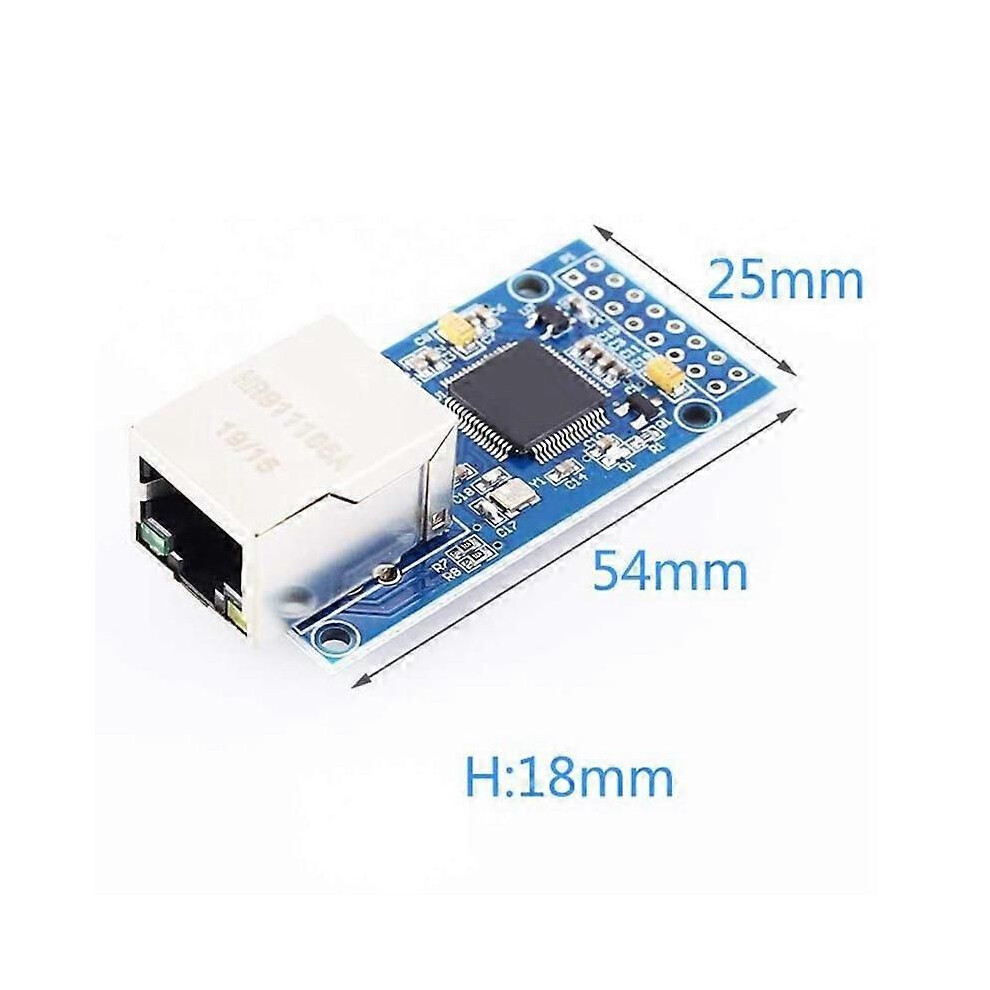

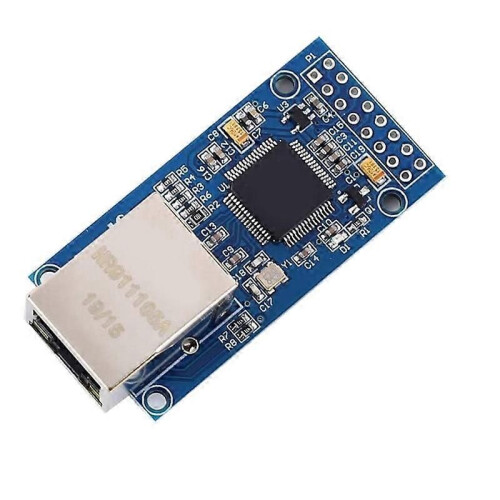

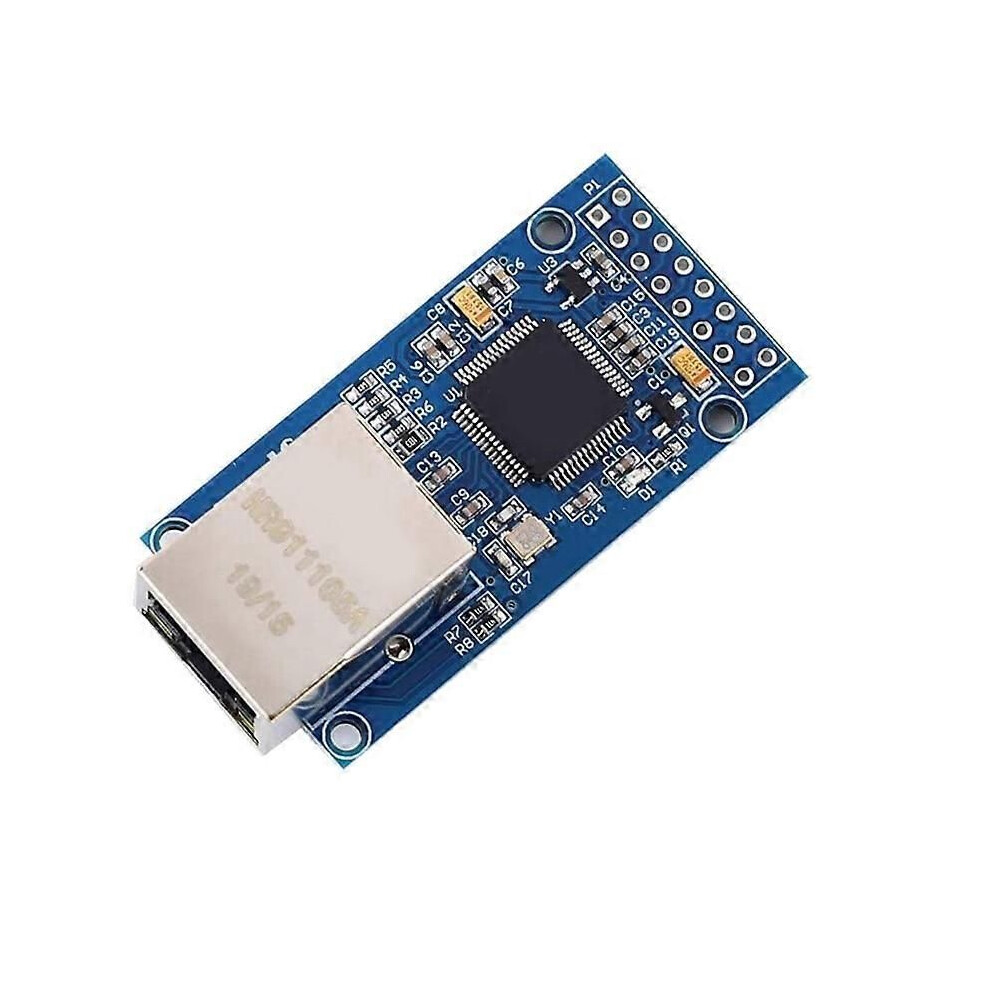

CH9121 Μονάδα Δικτύου Ethernet Σειριακής Θύρας Μετατροπέας UART σε RJ45 DC 3.3V 5V STM32 Μονάδα Δικτύου TCP/IP

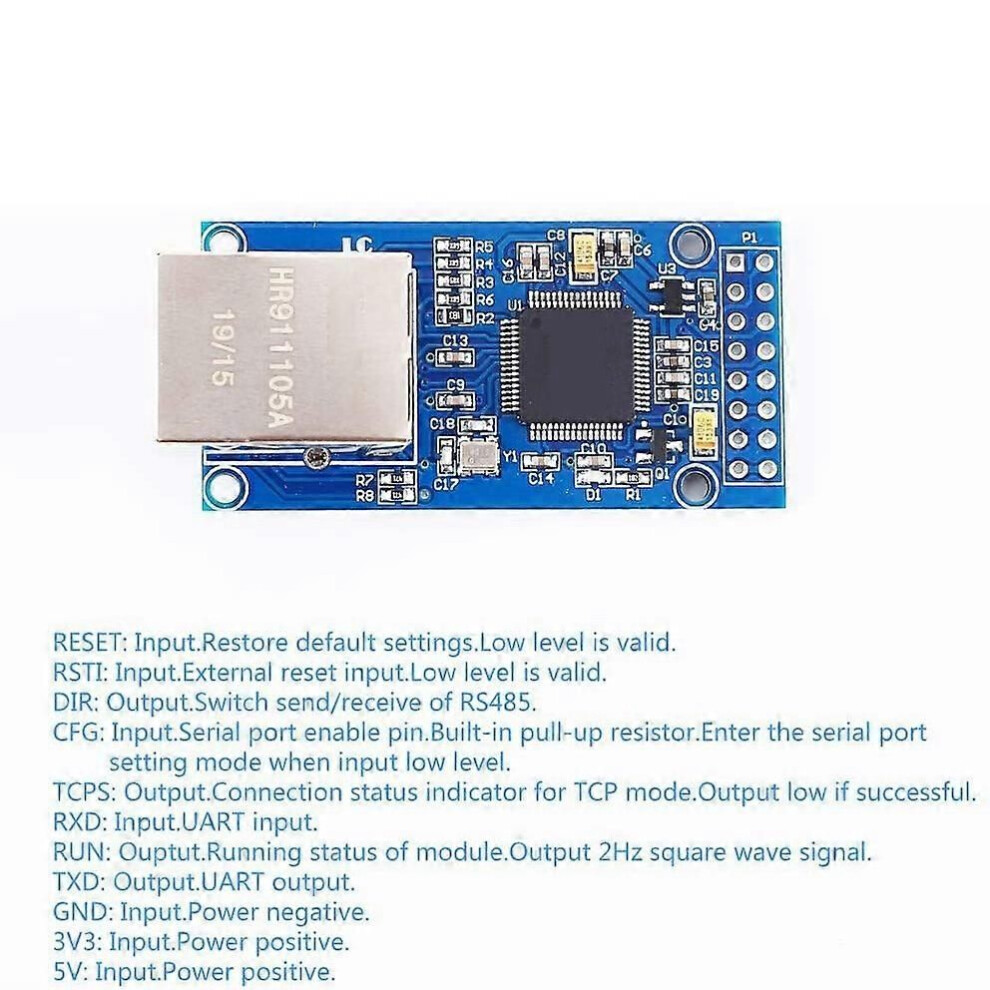

Η διαμόρφωση των παραμέτρων της μονάδας χωρίζεται σε δύο μέρη: βασική ρύθμιση και διαμόρφωση θύρας, οι βασικές ρυθμίσεις περιλαμβάνουν το όνομα συσκευής, την παράμετρο δικτύου, τη λειτουργία ελέγχου ταυτότητας διαπραγμάτευσης σειριακής θύρας, η προεπιλεγμένη λειτουργία ελέγχου ταυτότητας διαπραγμάτευσης σειριακής θύρας είναι απενεργοποιημένη, η προεπιλεγμένη ρύθμιση μέσω του υλικού CFG0 pin εισέρχεται στη λειτουργία ρύθμισης σειριακής θύρας, μπορεί μέσω διαπραγμάτευσης σειριακής θύρας να εισέλθει στη λειτουργία ρύθμισης σειριακής θύρας μετά το άνοιγμα.
Λειτουργία TCP CLIENT: Στο μοντέλο TCP CLIENT, μετά τη φόρτιση της μονάδας, θα αναλάβει την πρωτοβουλία το συνδεδεμένο τερματικό TCP SERVER, όταν δημιουργηθεί η σύνδεση, μπορεί να επιτύχει αμφίδρομη διαφανή μετάδοση πακέτων δεδομένων δικτύου και δεδομένων σειριακής θύρας. Σε αυτήν τη λειτουργία, η διεύθυνση IP του TCP SERVER πρέπει να είναι ορατή στη μονάδα, επομένως σημαίνει ότι μέσω της μονάδας IP μπορεί να κατευθυνθεί το PING για να συνδεθεί η διεύθυνση IP του διακομιστή. Σε λειτουργία TCP CLIENT, υποστήριξη τυχαίας τοπικής σειριακής θύρας, υποστήριξη μέσω πρόσβασης ονόματος τομέα σε απομακρυσμένη περιοχή εξυπηρέτησης
Λειτουργία TCP SERVER: Σε λειτουργία TCP SERVER, μετά τη φόρτιση της μονάδας, θα ακούει την τοπική σειριακή θύρα εάν υπάρχει σύνδεση αιτήματος πελάτη, αφού δημιουργηθεί η σύνδεση, μπορεί να επιτευχθεί αμφίδρομη διαφανής μετάδοση πακέτων δεδομένων δικτύου και δεδομένων σειριακής θύρας. Σε αυτήν τη λειτουργία, η IP TCP CLIENT πρέπει να είναι ορατή στη μονάδα. Η ορατή έννοια είναι ότι η IP του πελάτη μπορεί να μεταδίδεται απευθείας μέσω της IP του πελάτη
Λειτουργία UDP CLIENT: Σε λειτουργία UDP CLIENT, μετά τη φόρτιση της μονάδας, θα αποστέλλονται δεδομένα στην τοπική θύρα (από την IP προορισμού και τη θύρα) και θα προωθούνται διαφανώς στη σειριακή θύρα της μονάδας. Ομοίως, η αποστολή δεδομένων σε σειριακή θύρα μονάδας θα προωθείται μέσω τρόπων UDP για να οριστεί η IP προορισμού και η θύρα. Σε αυτό το μοντέλο, η μονάδα πρέπει να ρυθμίσει τις παραμέτρους δικτύου που υπάρχουν: λειτουργία λειτουργίας, IP συσκευής, μάσκα υποδικτύου, προεπιλεγμένη πύλη, θύρα συσκευής. η διεύθυνση IP προορισμού, η θύρα προορισμού.
Λειτουργία UDP SERVER: Στη λειτουργία UDP SERVER, τα δεδομένα που λαμβάνονται, αποστέλλονται στην τοπική IP και η θύρα προωθούνται στη σειριακή θύρα, και τα δεδομένα αποστέλλονται στη σειριακή θύρα της μονάδας επίσης μέσω UDP.
