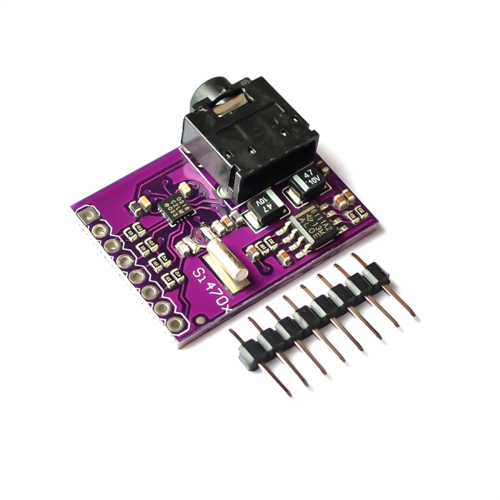

Πίνακας αξιολόγησης δέκτη FM Si4703 Μονάδα επεξεργασίας δεδομένων εκπομπής

Πίνακας αξιολόγησης δέκτη FM Si4703 Μονάδα επεξεργασίας δεδομένων εκπομπής Περιγραφή

Το Si4703-C είναι ένα ολοκληρωμένο σύστημα δέκτη FM από την είσοδο ραδιοφώνου FM έως την στερεοφωνική έξοδο. Ένας ψηφιακός επεξεργαστής είναι ενσωματωμένος στο τσιπ για να χειρίζεται τον συγχρονισμό μπλοκ αποκωδικοποίησης συμβόλων, την ανίχνευση σφαλμάτων και τις λειτουργίες διόρθωσης σφαλμάτων που απαιτούνται από το Σύστημα Ραδιοτηλεοπτικών Δεδομένων (RBDS).
Ο δέκτης FM χρησιμοποιεί έναν μίκτη για να μειώσει το σήμα RF σε χαμηλή ενδιάμεση συχνότητα, μειώνοντας έτσι τις πρόσθετες περιφερειακές συσκευές κυκλώματος. Ο αυτόματος έλεγχος συχνότητας (AFC) ρυθμίζει τον ταλαντωτή ελεγχόμενης τάσης για να δημιουργήσει ένα ορθογώνιο τοπικό σήμα στον μίκτη. Η έξοδος του ορθογώνιου μίκτη ενισχύεται, φιλτράρεται και ψηφιοποιείται από έναν αναλογικό-ψηφιακό μετατροπέα (ADC) υψηλής ανάλυσης.
Η ψηφιακή επεξεργασία σήματος (DSP) μπορεί να εκτελέσει επιλογή καναλιού, αποδιαμόρφωση FM και επεξεργασία στερεοφωνικού ήχου. Το εσωτερικό κύκλωμα αυτόματου ελέγχου κέρδους (AGC) ελέγχει το κέρδος του ενισχυτή χαμηλού θορύβου (LNA) για να τον κάνει πιο ευαίσθητο και πιο ισχυρό στην καταστολή θορύβου.
Ο ενσωματωμένος ρυθμιστής LDO στο τσιπ μπορεί να συνδεθεί απευθείας στην μπαταρία και η υποδοχή ακουστικών μπορεί να χρησιμοποιηθεί ως κεραία λήψης RF εισάγοντας ακουστικά. Αυτή η προηγμένη αρχιτεκτονική έχει ανώτερη απόδοση σε σύγκριση με τις παραδοσιακές αναλογικές αρχιτεκτονικές.
Η μονάδα διαθέτει επίσης έναν στερεοφωνικό ενισχυτή ισχύος 150mW με θερμική προστασία και προστασία από βραχυκύκλωμα και υποδοχή ακουστικών 3,5 mm. Όταν συνδέεται σε μικροελεγκτή, μπορεί να ελέγχει την ένταση, να αναζητά αυτόματα κανάλια χειροκίνητα, να κάνει σίγαση μέσω λογισμικού ή υλικού και να μετράει την ισχύ του σήματος.

Όνομα προϊόντος: Πλακέτα ανάπτυξης δέκτη ραδιοφώνου
Εύρος συχνοτήτων FM: 76-108MHZ
Προγραμματιζόμενη αποέμφαση: 50us/70us
Θερμοκρασία λειτουργίας: -20-85
Τάση λειτουργίας μονάδας: 3.3V
Διεπαφή επικοινωνίας: 3-σύρματα (Λιγότερο από 2.5MHz), προεπιλεγμένη μονάδα 2-σύρματα IIC (Λιγότερο από 400KHz)

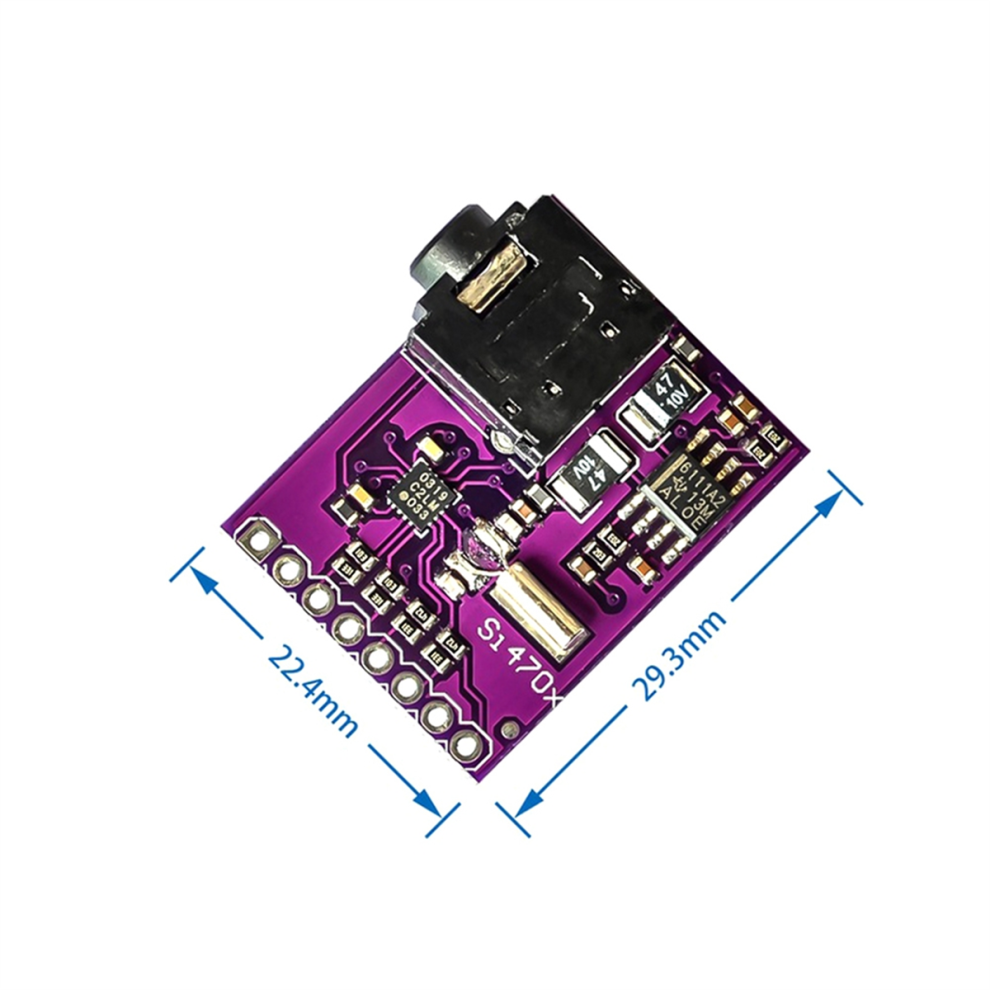

Μέγεθος: 29.3x22.4x8mm
Βάρος: περίπου 5g
Χρώμα: Όπως φαίνεται
Υλικό: PCB

Περιεχόμενα συσκευασίας:

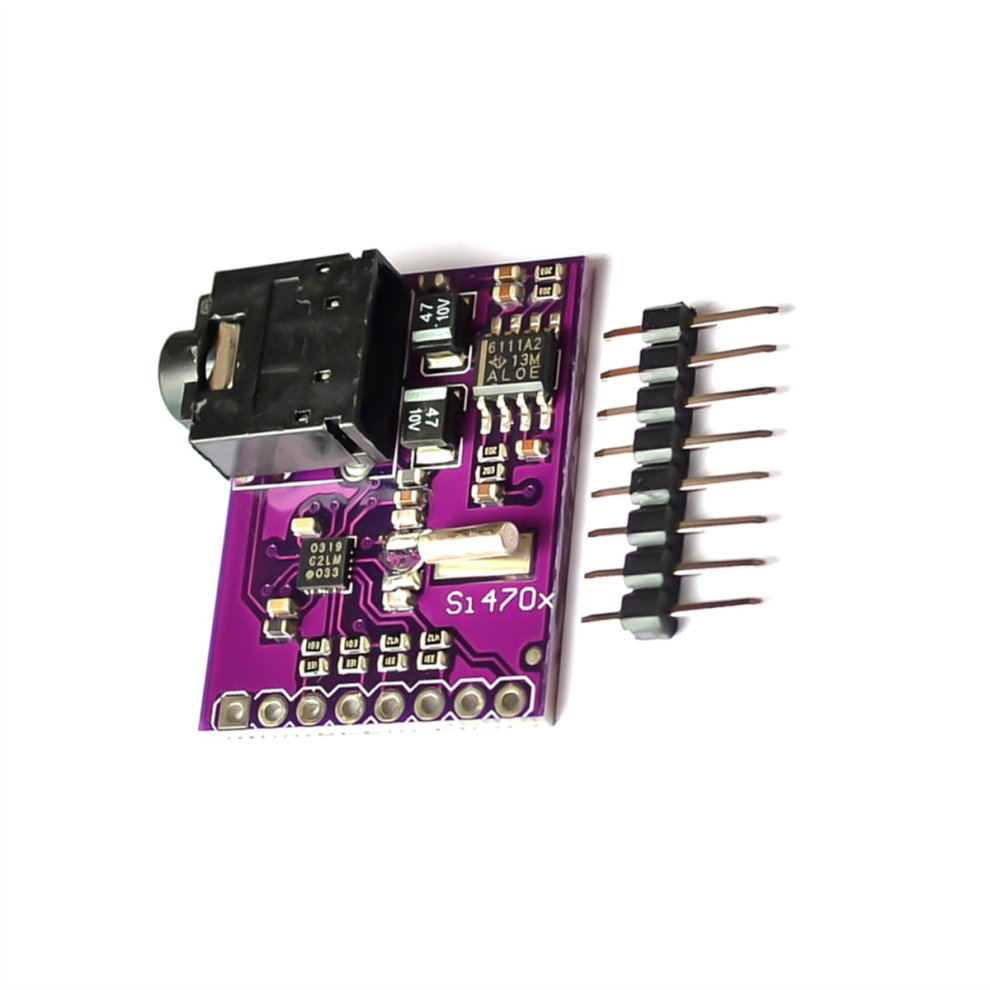

1 * Πλακέτα αξιολόγησης δέκτη FM Si4703

Μόνο Το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
