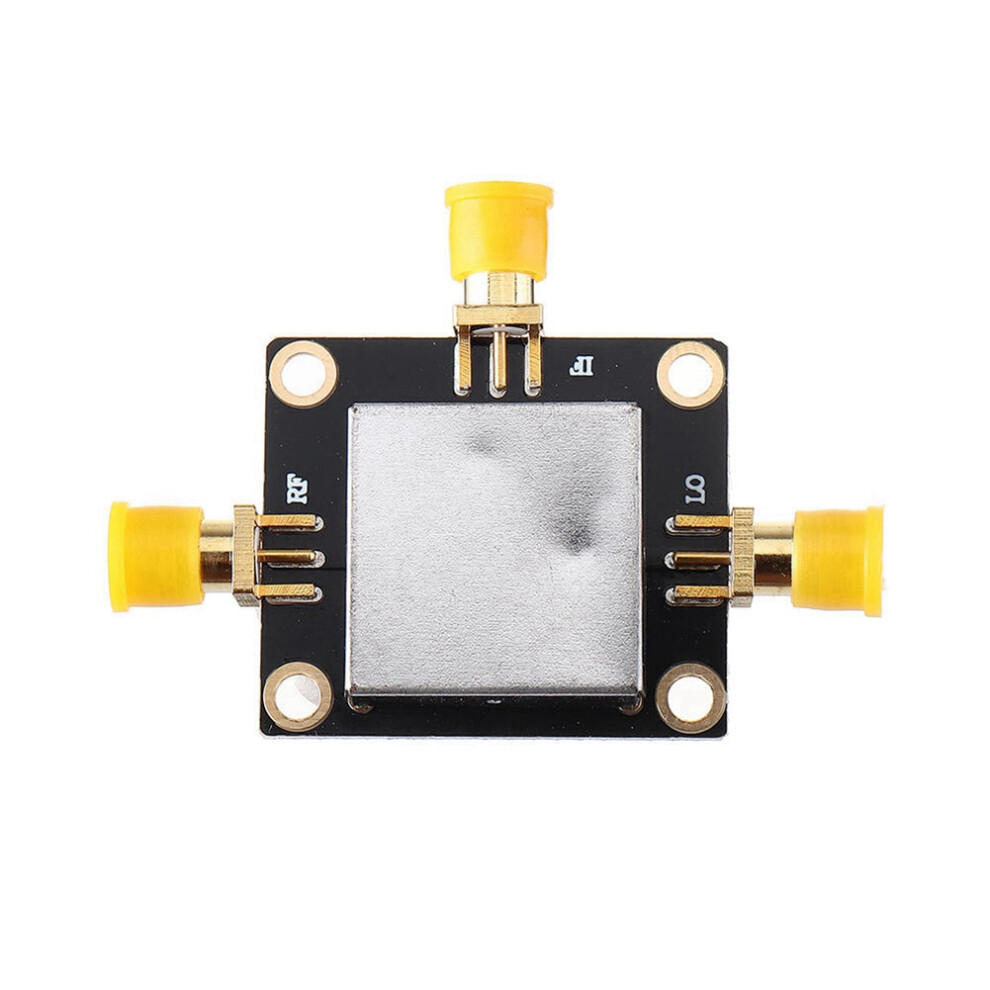

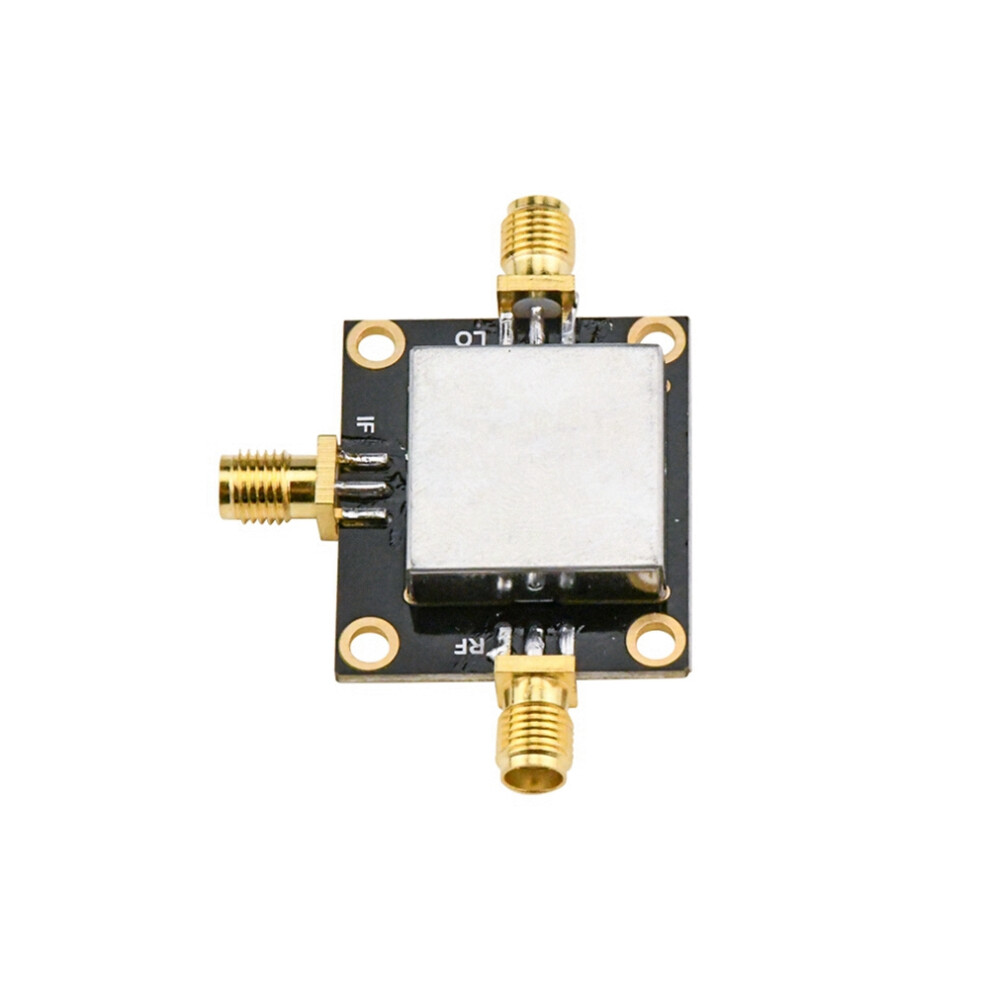

HMC412 9-15G Χαμηλού Θορύβου Διπλά Ισορροπημένος Μίκτης Πάνω και Κάτω Συχνότητας RF

HMC412 9-15G Χαμηλού Θορύβου Διπλά Ισορροπημένος Μίκτης Πάνω και Κάτω Συχνότητας RF Περιγραφή

Παθητικός διπλά ισορροπημένος μίκτης σε πλαστική συσκευασία επιφανειακής τοποθέτησης 8 ακίδων (MsOP).
Ο παθητικός μίκτης MMiC χρησιμοποιεί μια δίοδο Schottky GaAs και μια νέα δομή balun επίπεδου μετασχηματιστή ενσωματωμένη στο τσιπ.
Αυτός ο τύπος συσκευής μπορεί να χρησιμοποιηθεί ως μετατροπέας ανόδου, καθόδου, διφασικός διαμορφωτής και αποδιαμορφωτής ή συγκριτής φάσης.

Χαρακτηριστικά μονάδας:
Προμήθειες DIY:ΗΛΕΚΤΡΙΚΑ
Τύπος:Μονάδα παθητικού μίκτη
Απώλεια μετατροπής: 8 dB
Απομόνωση LO σε RF: 25 dB
Απομόνωση LO σε IF: 25dB
Περιοχή συχνοτήτων, RF & LO: 9-15G
Περιοχή συχνοτήτων, IF: DC-2.5G
Σχήμα θορύβου (SSB): 8dB
1 dB Συμπίεση κέρδους (Είσοδος): 9.5dBm
IP3 (Είσοδος): 17dBm
ΠαράμετροςIF: 1,45 GHz
LO: +13dBmΜονάδες
Ελάχ.Τυπ.Μέγ.
Εύρος συχνοτήτων, RF&LO9,0-15,0 GHz
Εύρος συχνοτήτων, IFDC-2,5 GHz
Απώλεια μετατροπής: 811dB
Σημείωση θορύβου (SSB): 811dB
Απομόνωση LO σε RF: 3040-50 dB
Απομόνωση LO σε IF: 3340-50 dB
Απομόνωση RF σε IF: 817 dB
IP3 (Είσοδος): 1417 dBm
1dB Συμπίεση (Είσοδος): 79,5 dBm
Είσοδος RF/IF (Vdd: +3V)+27dBm
Μονάδα LO (Vdd: +3V)+27dBm
Εάν Ρεύμα DC+-4mA
Θερμοκρασία Αποθήκευσης: -65 έως +150
Θερμοκρασία Λειτουργίας: -55 έως +85
Χρώμα: όπως φαίνεται
Υλικό: πλαστικό

Περιεχόμενα Συσκευασίας:
1 x Μίκτης Χαμηλού Θορύβου Διπλής Ισορροπίας

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
