ICL8038 Κιτ DIY γεννήτριας σήματος υψηλής ακρίβειας ρυθμιζόμενης 5Hz-400KHz

ICL8038 Κιτ DIY γεννήτριας σήματος υψηλής ακρίβειας ρυθμιζόμενης 5Hz-400KHz Περιγραφή

Το κιτ DIY γεννήτριας σήματος είναι ένα επαγγελματικό προϊόν που μπορεί να δημιουργήσει ημιτονοειδές/τριπλό γωνιακό/τετραγωνικό/θετικό και αρνητικό πριονωτό κύμα. Πρόκειται για ένα κιτ DIY για συγκόλληση και εγκατάσταση.
Χρησιμοποιώντας ICL8038 και λειτουργικό ενισχυτή υψηλής ταχύτητας, η ακρίβεια είναι υψηλότερη. Μπορεί να εξάγει ημιτονοειδή/τριπλό γωνιακό/τετραγωνικό/εμπρόσθια και αντίστροφη πριονωτή κυματομορφή.
Εύρος συχνότητας: 5Hz~400kHz· εύρος κύκλου λειτουργίας: 2~95% (ρυθμιζόμενο)
Υποστηρίζει διπλοενίσχυση, πυκνωτές χωρίς μπλοκ, και παραμόρφωση σήματος υψηλής και χαμηλής συχνότητας. Ρυθμιζόμενη συχνότητα και πλάτος.
Η ρύθμιση συχνότητας έχει λειτουργίες χονδρικής και λεπτής ρύθμισης. Όλα τα εξαρτήματα είναι διαμπερή και εύκολα στην εγκατάσταση.

Τάση τροφοδοσίας: 12V~15V
Χαμηλή παραμόρφωση, πραγματικό ημιτονοειδές κύμα: 1%
Ολίσθηση χαμηλής θερμοκρασίας: 50ppm /C
Γραμμικότητα τριπλού γωνιακού κύματος εξόδου: 0,1%
Εύρος πόλωσης DC: -7,5V~7,5V
Εύρος πλάτους εξόδου: 0,1V~11VPP (τάση λειτουργίας 12V)

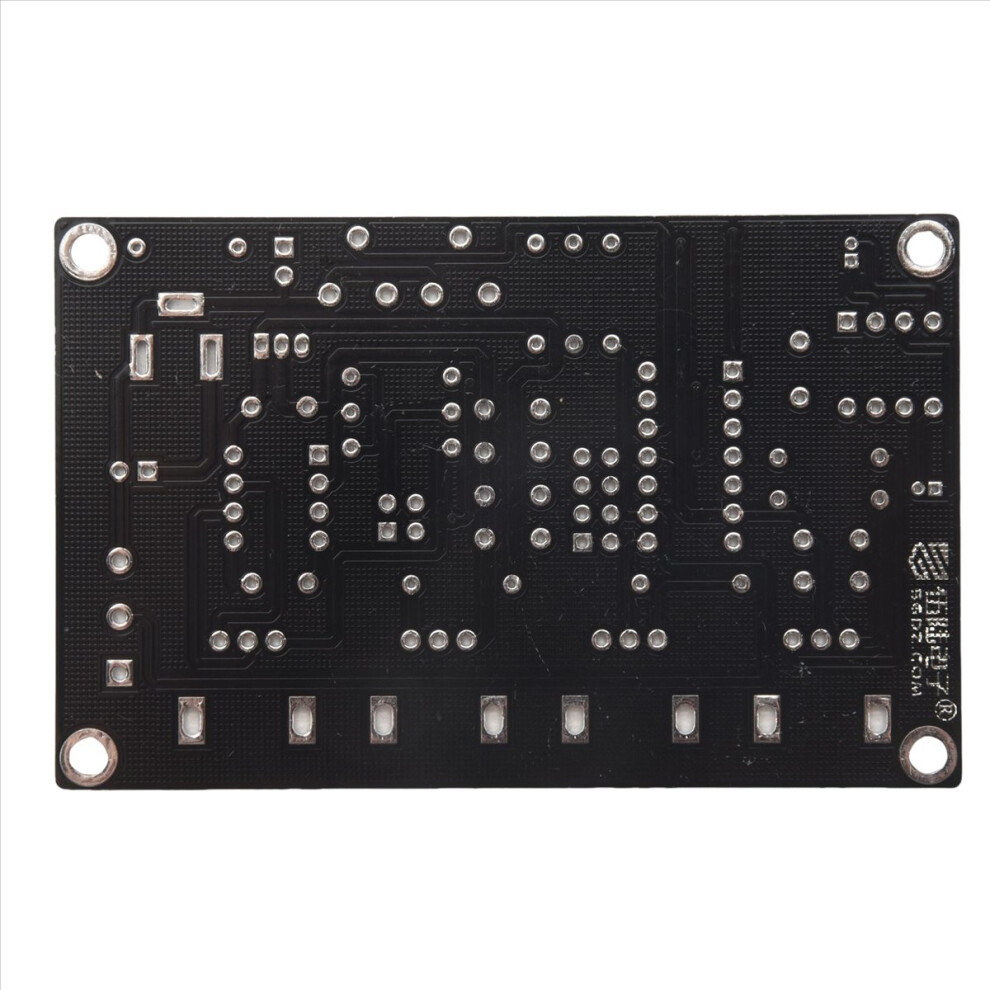

Μέγεθος πλακέτας: . 7,8 x 5cm / 3,07 x 1,97 ίντσες
Μέγεθος τελικού προϊόντος: . 8,7 x 6 x 1,7 εκ. / 3,43 x 2,36 x 0,67 ίντσες
Υλικό: FR4 + Ακρυλικό
Χρώμα: μαύρο

Περιεχόμενα συσκευασίας:
1 * Κιτ DIY γεννήτριας σήματος χαμηλής συχνότητας

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Το φως και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 εκ.
