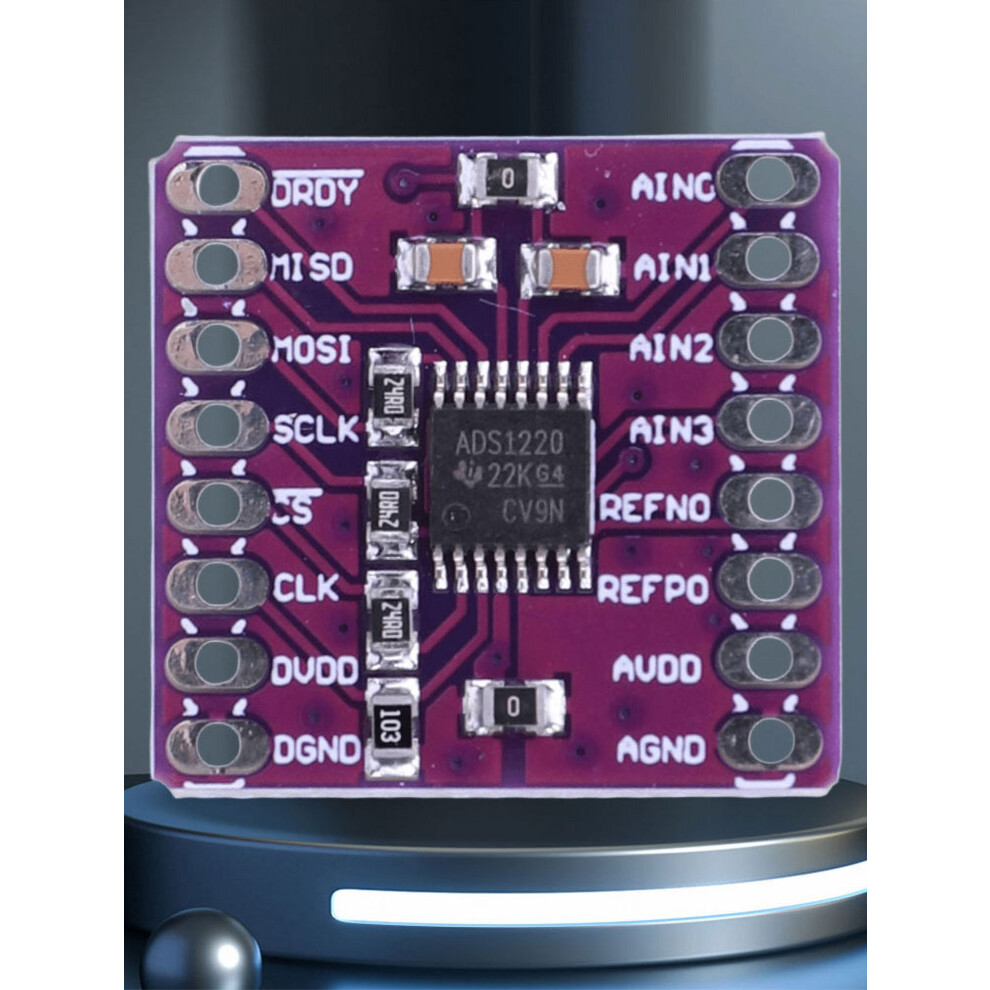

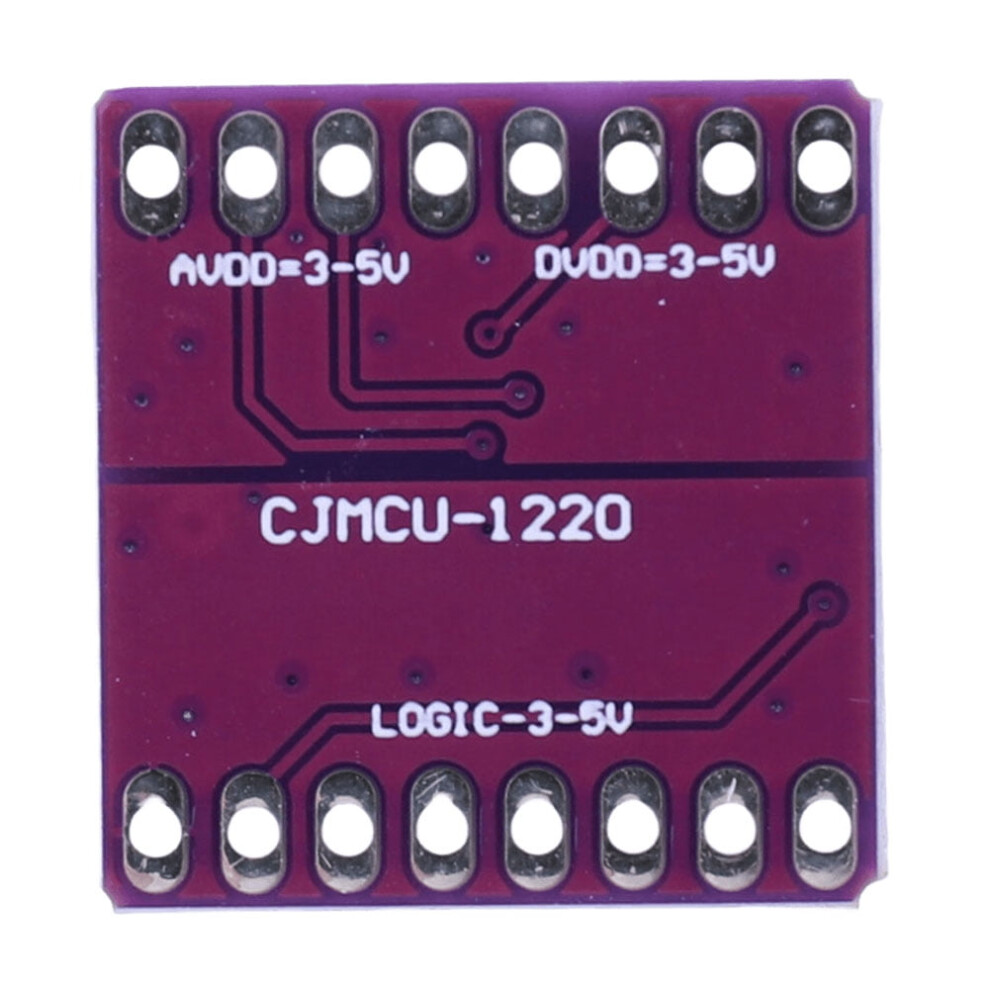

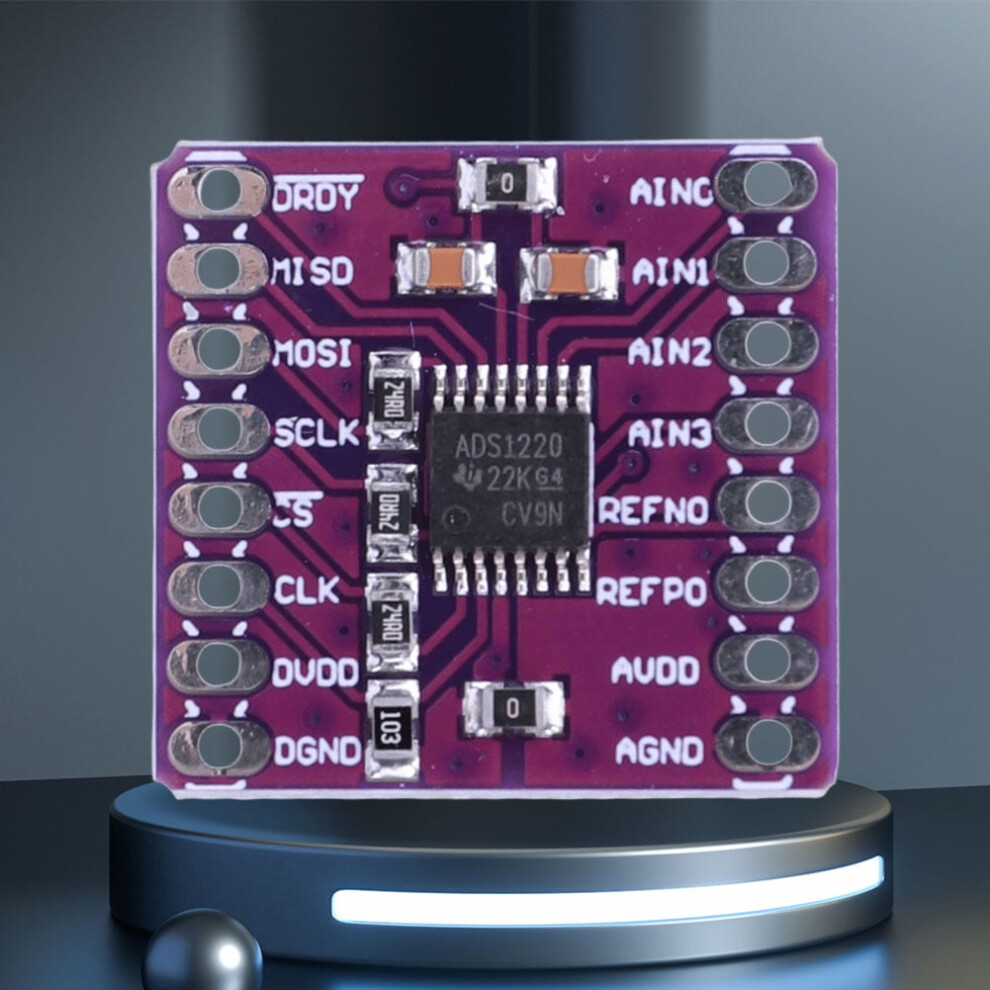

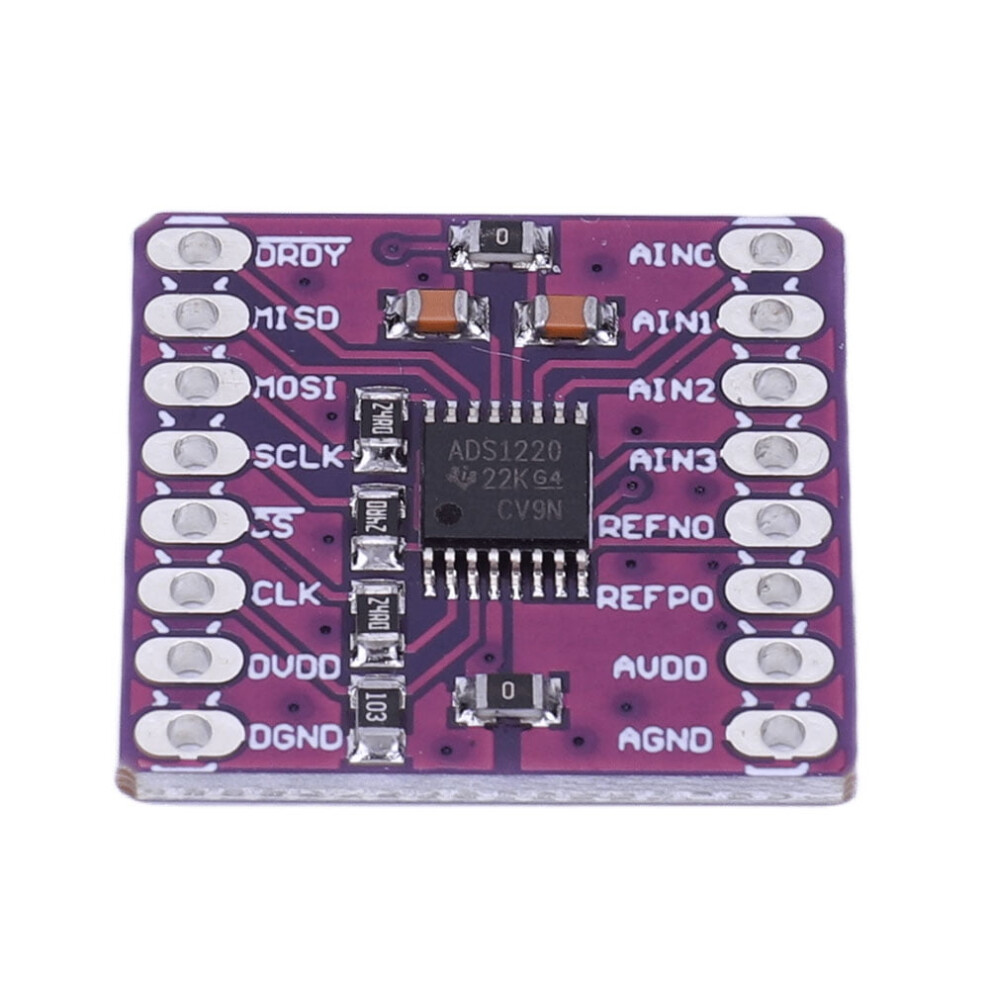

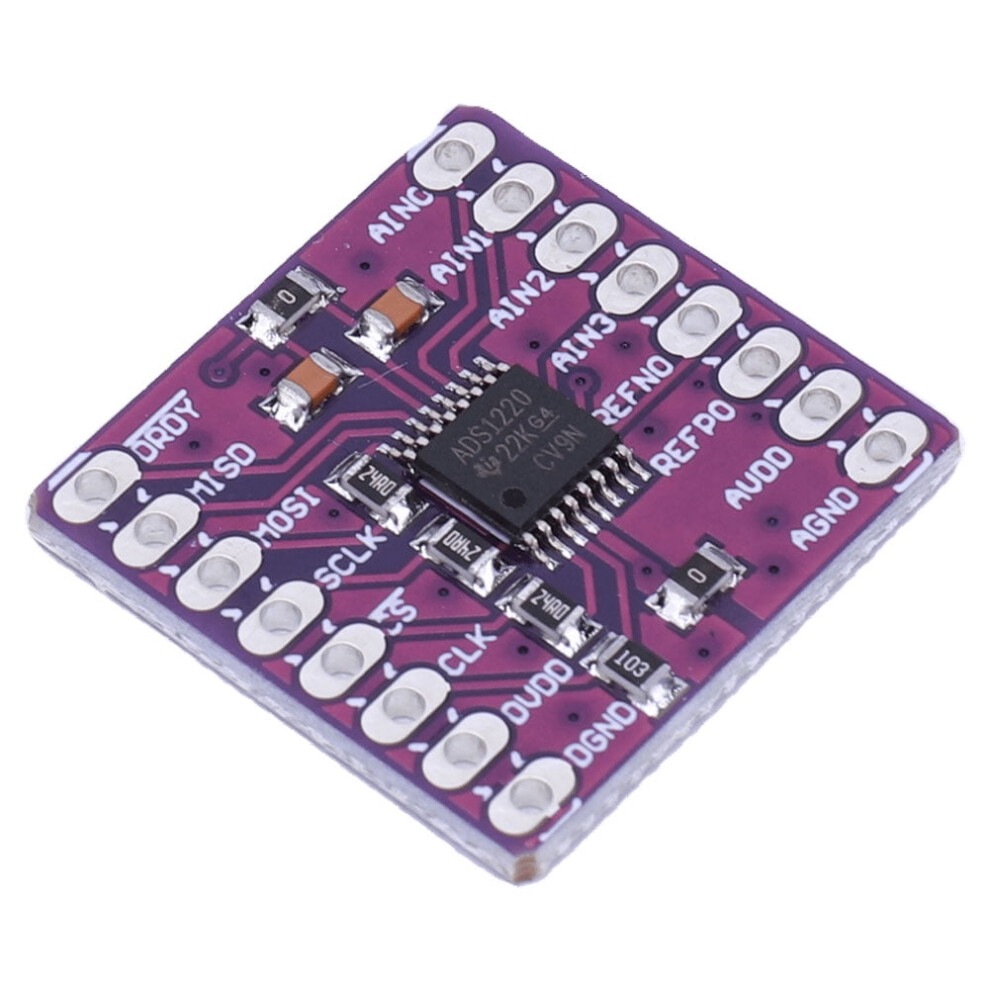

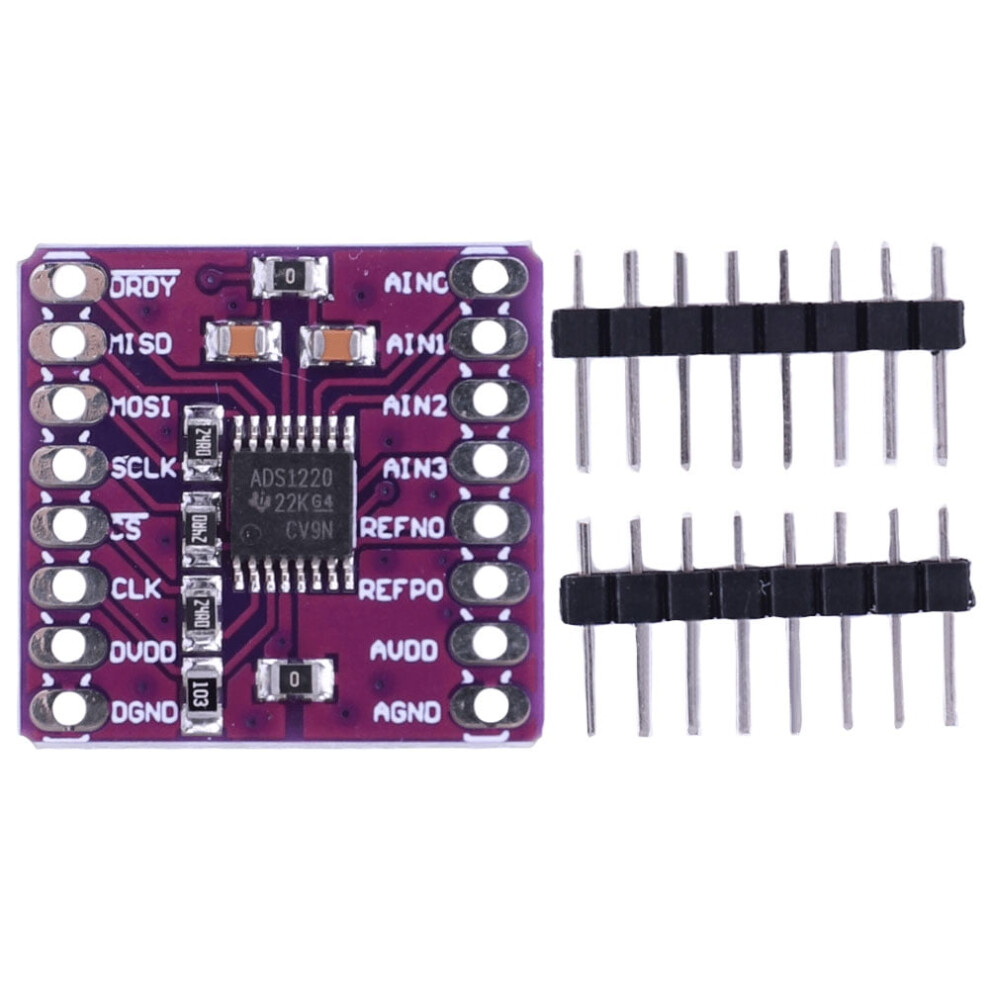

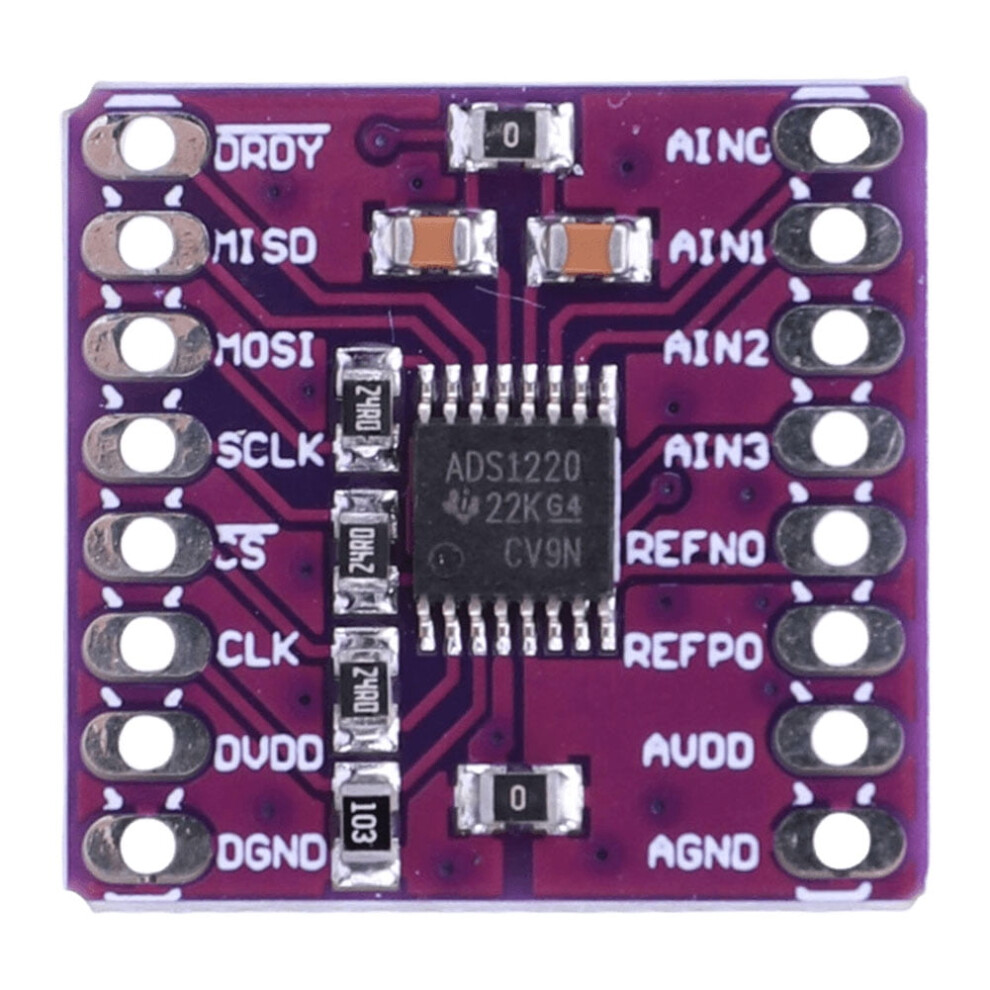

jixopn ADS1220ADC I2C χαμηλής ισχύος 24bit ADC αναλογικού σε ψηφιακό μετατροπέα 2.3-5.5V

jixopn ADS1220ADC I2C χαμηλής ισχύος 24bit ADC αναλογικού σε ψηφιακό μετατροπέα 2.3-5.5V Περιγραφή

Χαρακτηριστικά: Το Ads1220 είναι ένας αναλογικός σε ψηφιακό μετατροπέας (Adc) 24-bit με μια σειρά από ενσωματωμένα χαρακτηριστικά που μειώνουν το κόστος του συστήματος και τον αριθμό των εξαρτημάτων σε εφαρμογές που μετρούν μικρά σήματα αισθητήρων. Η συσκευή τροφοδοτείται από έναν ευέλικτο πολυπλέκτη εισόδου (Mux), έναν προγραμματιζόμενο ενισχυτή κέρδους χαμηλού θορύβου (Pga), δύο προγραμματιζόμενες πηγές ρεύματος διέγερσης, μια αναφορά τάσης, έναν ταλαντωτή, έναν διακόπτη χαμηλής πλευράς με δύο διαφορικές ή τέσσερις εισόδους μονού άκρου και έναν αισθητήρα θερμοκρασίας. Η συσκευή μπορεί να εκτελέσει μετατροπές με ρυθμούς δεδομένων έως και 2.000 δείγματα ανά δευτερόλεπτο (Sps) με μία μόνο ρύθμιση κύκλου. Στα 20Sps, το ψηφιακό φίλτρο παρέχει απόρριψη 50Hz και 60Hz για θορυβώδεις βιομηχανικές εφαρμογές. Το εσωτερικό Pga παρέχει κέρδη έως και 128V/V. Αυτό το Pga καθιστά το Ads1220 ιδανικό για εφαρμογές που μετρούν σήματα από μικρούς αισθητήρες, όπως ανιχνευτές θερμοκρασίας αντίστασης (Rtds), θερμοστοιχεία, θερμίστορ και αισθητήρες γέφυρας αντίστασης. Όταν χρησιμοποιείται Pga, η συσκευή υποστηρίζει τη μέτρηση ψευδο-ή πλήρως διαφορικών σημάτων. Επιπλέον, η συσκευή μπορεί να ρυθμιστεί ώστε να παρακάμπτει το εσωτερικό Pga, παρέχοντας παράλληλα υψηλή σύνθετη αντίσταση εισόδου και κέρδος έως 4V/V, επιτρέποντας μετρήσεις ενός άκρου. Όταν λειτουργεί σε λειτουργία κύκλου λειτουργίας με το Pga απενεργοποιημένο, η κατανάλωση ενέργειας μπορεί να φτάσει τα 120uA. Το Ads1220 διατίθεται σε συσκευασίες Vqfn-16 ή Tssop-16 χωρίς μόλυβδο με ονομαστικές τιμές θερμοκρασίας που κυμαίνονται από -40 C έως + 125 C. -Χαμηλή κατανάλωση ρεύματος: 120Ua σε λειτουργία κύκλου λειτουργίας (Τυπική) -Ευρύ φάσμα τροφοδοσίας: 2,3V έως 5,5V -Προγραμματιζόμενη ενίσχυση: 1V/V έως 128V/V -Προγραμματιζόμενη ταχύτητα δεδομένων: έως 2Ksps -Υψηλή αποτελεσματική ανάλυση 20-Bit Ταυτόχρονη απόρριψη 50Hz και 60Hz στα 20Sps Χρησιμοποιώντας ψηφιακά φίλτρα σταθεροποίησης ενός κύκλου Δύο διαφορικές ή τέσσερις είσοδοι ενός άκρου -Διπλές προγραμματιζόμενες πηγές ρεύματος: 10Ua έως 1,5Ma -Εσωτερική τιμή αναφοράς 2,048-V: 5Ppm/C (Τυπική) Μετατόπιση -Εσωτερικός ταλαντωτής 2% -Εσωτερικός αισθητήρας θερμοκρασίας: 0,5C (Τυπική) -Διεπαφή συμβατή με Spi (Λειτουργία 1) Εύρος εφαρμογής: -Μετρήσεις αισθητήρα θερμοκρασίας: -Θερμίστορ -Θερμοζεύγη -Ανιχνευτές θερμοκρασίας αντίστασης (Rtd): Τύποι 2-Wire, 3-Wire ή 4-Wire -Μετρήσεις αισθητήρα γέφυρας αντίστασης: -Αισθητήρες πίεσης -Μετρητές τάσης -Ηλεκτρονικές ζυγαριές -Φορητά όργανα -Εργοστασιακός αυτοματισμός και έλεγχος διεργασιών Το πακέτο περιλαμβάνει: 1X Ads1220Adc Si χαμηλής ισχύος αναλογικό σε ψηφιακό μετατροπέα 24-bit Μέγεθος προϊόντος: 22.00X22.00X3.00MM/0.87X0.87X0.12 ίντσες Τύπος: Μονάδα Κατάσταση: Καινούριο Σημείωση: Λόγω της διαφορετικής οθόνης και του φωτισμού, το πραγματικό χρώμα του αντικειμένου μπορεί να διαφέρει ελαφρώς από το χρώμα που εμφανίζεται στις εικόνες. Ευχαριστούμε! Παρακαλούμε επιτρέψτε απόκλιση μέτρησης 1-2CM λόγω χειροκίνητης μέτρησης. Περιλαμβάνονται: 1X ADS1220Αναλογικός σε ψηφιακό μετατροπέας + ακίδα Το Ads1220 είναι ένας αναλογικός σε ψηφιακό μετατροπέας (Adc) 24-bit με μια σειρά από ενσωματωμένες λειτουργίες που μειώνουν το κόστος συστήματος και τον αριθμό των εξαρτημάτων σε εφαρμογές που μετρούν μικρά σήματα αισθητήρων. Η συσκευή τροφοδοτείται από έναν ευέλικτο πολυπλέκτη εισόδου (MUX), έναν προγραμματιζόμενο ενισχυτή κέρδους χαμηλού θορύβου (Pga), δύο προγραμματιζόμενες πηγές ρεύματος διέγερσης, μια αναφορά τάσης, έναν ταλαντωτή, έναν διακόπτη χαμηλής πλευράς με δύο διαφορικές ή τέσσερις εισόδους μονού άκρου και έναν αισθητήρα θερμοκρασίας. Η συσκευή μπορεί να εκτελέσει μετατροπές με ρυθμούς δεδομένων έως και 2.000 δείγματα ανά δευτερόλεπτο (Sps) με μία μόνο ρύθμιση κύκλου. Στα 20Sps, το ψηφιακό φίλτρο παρέχει απόρριψη 50Hz και 60Hz για θορυβώδεις βιομηχανικές εφαρμογές. Το εσωτερικό Pga παρέχει κέρδος έως και 128V/V. Αυτό το Pga καθιστά το Ads1220 ιδανικό για εφαρμογές που μετρούν σήματα από μικρούς αισθητήρες, όπως ανιχνευτές θερμοκρασίας αντίστασης (Rtds), θερμοζεύγη, θερμίστορ και αισθητήρες γέφυρας αντίστασης. Όταν χρησιμοποιείται Pga, η συσκευή υποστηρίζει τη μέτρηση ψευδο-ή πλήρως διαφορικών σημάτων. Επιπλέον, η συσκευή μπορεί να ρυθμιστεί ώστε να παρακάμπτει το εσωτερικό Pga, παρέχοντας παράλληλα υψηλή αντίσταση εισόδου και κέρδος έως 4V/V, επιτρέποντας μετρήσεις ενός άκρου. Όταν λειτουργεί σε λειτουργία κύκλου λειτουργίας με απενεργοποιημένο το Pga, η κατανάλωση ενέργειας μπορεί να φτάσει τα 120uA. Το Ads1220 διατίθεται σε συσκευασίες Vqfn-16 χωρίς μόλυβδο ή Tssop-16 με ονομαστικές τιμές θερμοκρασίας από -40 C έως + 125 C. -Χαμηλή κατανάλωση ρεύματος: 120Ua σε λειτουργία κύκλου λειτουργίας (Τυπική)
