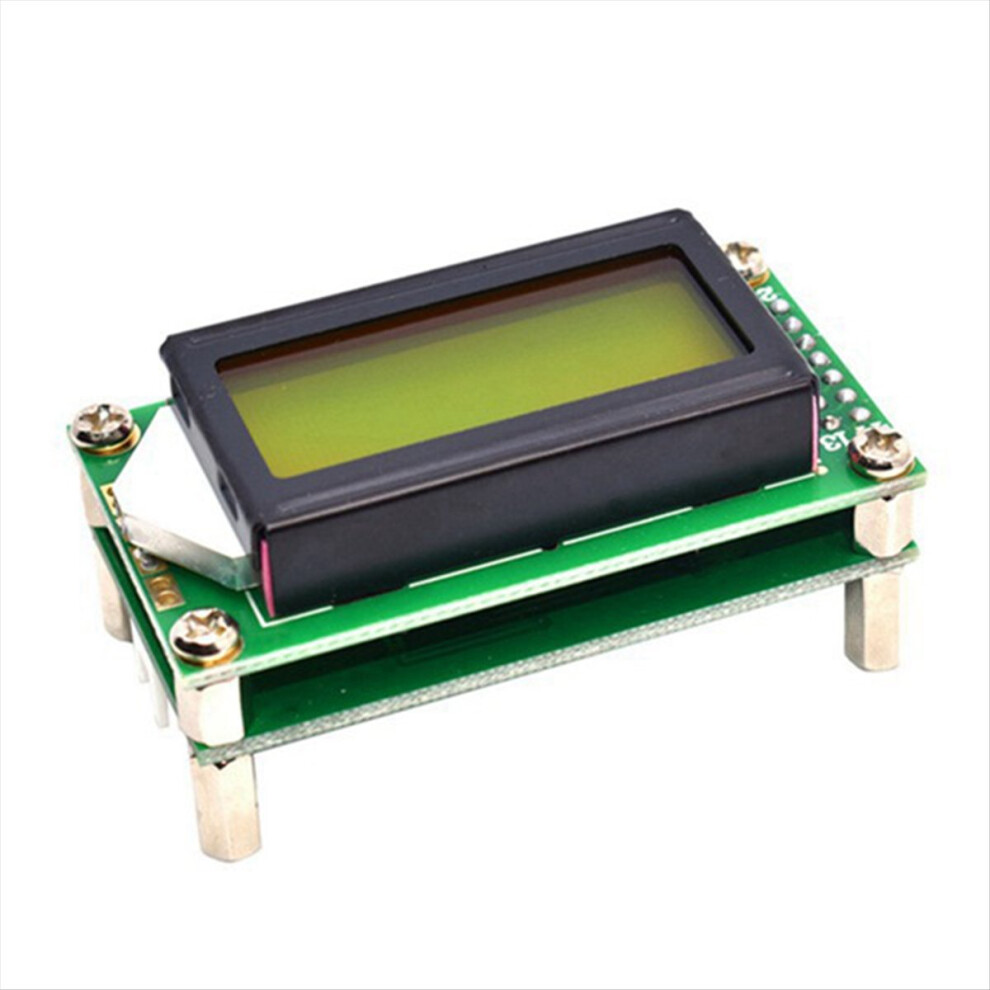

Ψηφιακή οθόνη LCD PLJ-0802-E, μετρητής συχνότητας 1MHz-1.2GHz

Ψηφιακή οθόνη LCD PLJ-0802-E, μετρητής συχνότητας 1MHz-1.2GHz Περιγραφή

Ο μικροελεγκτής PIC16F648A 8-bit του μίνι τσιπ είναι ο πυρήνας του μετρητή συχνότητας υψηλής απόδοσης 1,2 GHz. Ενσωματωμένη αναφορά συχνότητας χρησιμοποιώντας κρυσταλλικό ταλαντωτή ελεγχόμενης τάσης με αντιστάθμιση θερμοκρασίας ( 2,5 ppm -TCXO).
Σχεδιασμός διπλού IF, η λειτουργία IF και πρόσθεσης/αφαίρεσης μπορεί να προκαθοριστεί ξεχωριστά. Οθόνη LCD LCD0802, μπορούν να εμφανιστούν έως και 7 ψηφία, η τιμή συχνότητας είναι άκυρη, το μηδέν απενεργοποιείται αυτόματα.

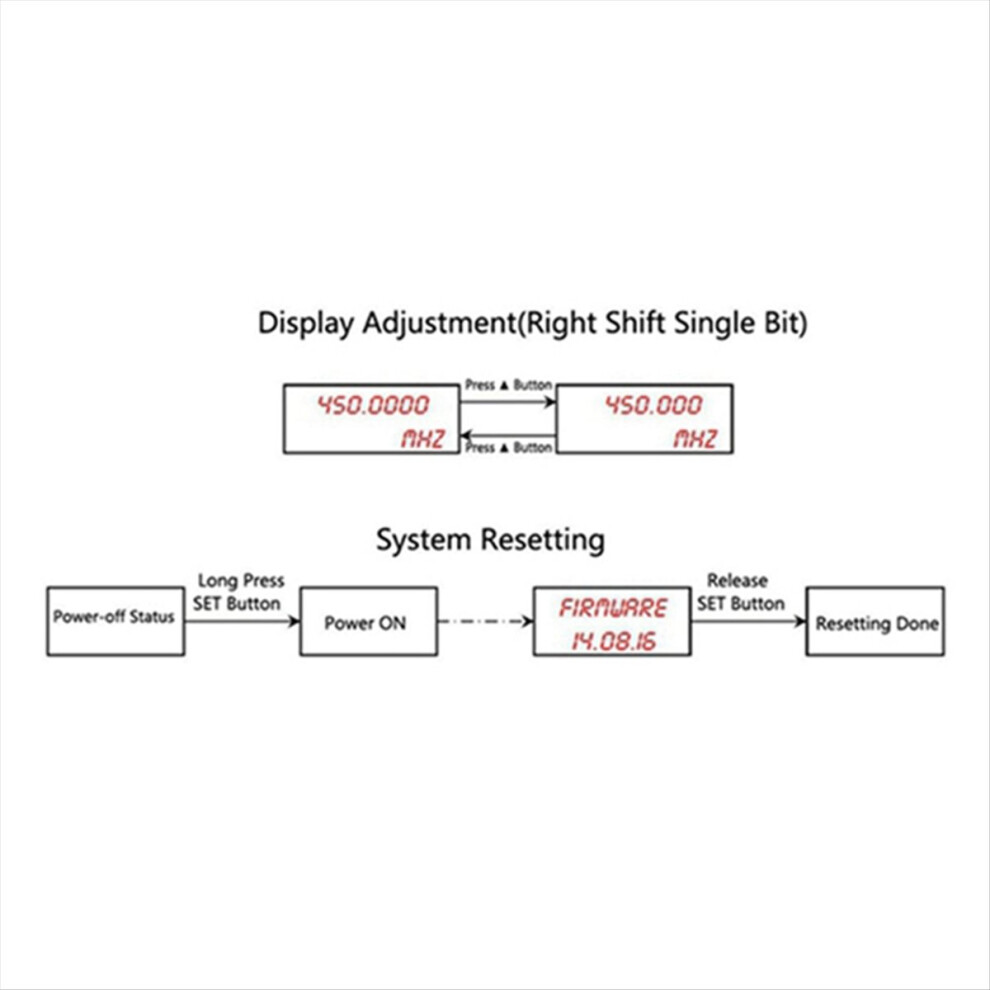

Σχεδιασμός αντι-αντιστροφής ισχύος, προγράμματα που τροφοδοτούνται από μπαταρία χαμηλής κατανάλωσης. Έλεγχος διπλού κουμπιού, καλή διεπαφή ανθρώπου-μηχανής. Οι ρυθμίσεις αποθηκεύονται αυτόματα, κλήση άμεσης εκκίνησης.

Χρόνος πύλης: 0,64 δευτ.
Εύρος μέτρησης: 1 MHz έως 1,2 GHz
Ακρίβεια μέτρησης: 100Hz
Ευαισθησία καναλιού: (δεδομένα HM8134-2)
Συχνότητα δοκιμής (MHz): 5 10 30 60 100 150 200 300 450
Ευαισθησία (mV RMS): 35 20 10 3 3 4 8 15 12
Συχνότητα δοκιμής (MHz): 500 550 600 700 800 900 1000 1100 1200
Ευαισθησία (mV RMS): 14 30 65 80 80 35 175 270 310
Τάση λειτουργίας:Είσοδος DC: DC 9V - 12V (προστασία αντίστροφης πολικότητας με τροφοδοτικό)
Ρεύμα λειτουργίας:Ενεργοποίηση οπίσθιου φωτισμού: μικρότερη από 55 mA

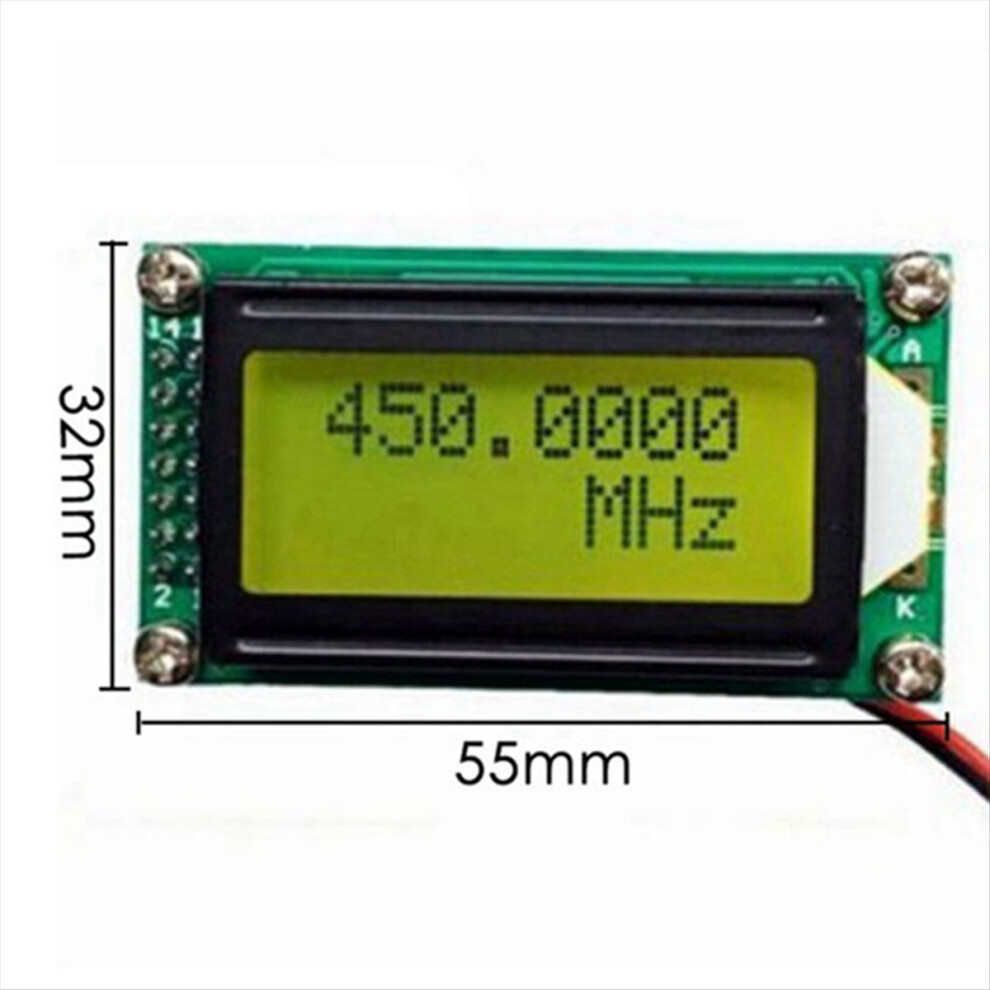

Ψηφία οθόνης:Εμφανίζονται τα 8 υψηλότερα ψηφία
Ρυθμίσεις IF:Ελάχιστο βήμα ρύθμισης IF 100 Hz, εύρος από 0 έως 999,9999 MHz, μπορεί να ρυθμιστεί για αύξηση ή μειωμένη λειτουργία IF.
Αναφορά συχνότητας:Ο κρυσταλλικός ταλαντωτής ελεγχόμενης τάσης (-TCXO) με αντιστάθμιση θερμοκρασίας 13000 MHz σε συσκευασία 5032 έχει σταθερότητα συχνότητας 2,5 ppm.

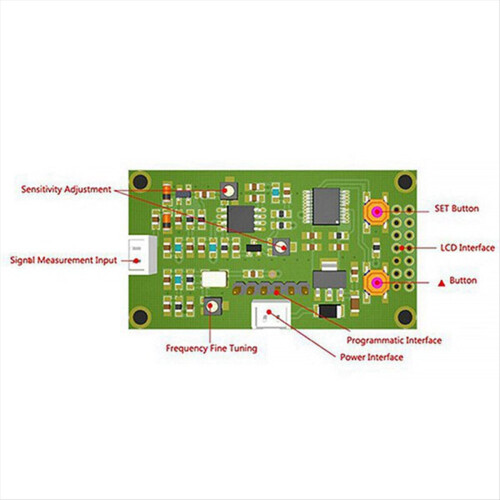

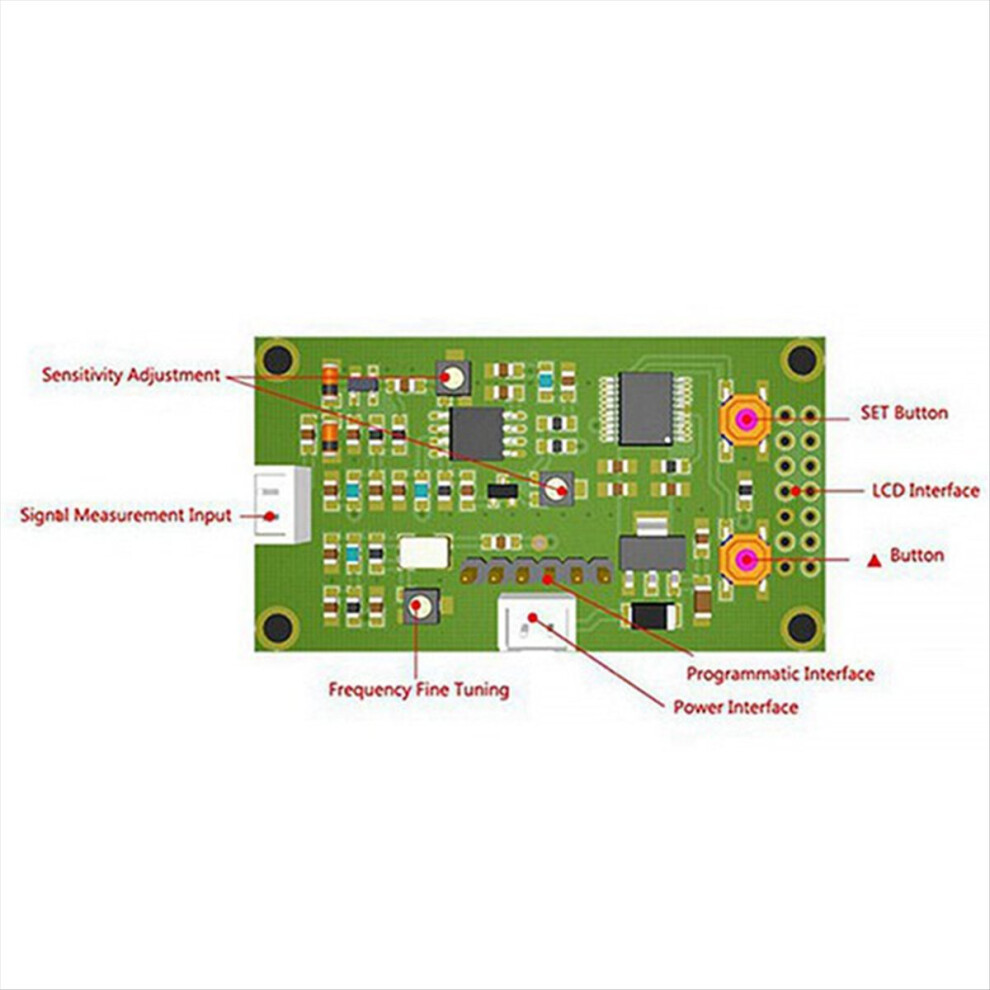

ΕΙΣΟΔΟΣ (είσοδος σήματος μέτρησης): Υποδοχή τετραγωνικού στομίου XH2.54-2P
ΕΙΣΟΔΟΣ ICSP (διεπαφή προγραμματισμού MCU): Ακροδέκτης XH2.54-6P
ΕΙΣΟΔΟΣ ΙΣΧΥΟΣ (υποδοχή τροφοδοσίας): Πρίζα XH2.54-2P με τετράγωνη θύρα
όνομα: Μετρητής συχνότητας
Χρώμα: Όπως φαίνεται
Υλικό: PCB+Πλαστικό+Μέταλλο

Περιεχόμενα συσκευασίας:
1 x μετρητής συχνότητας PLJ-0802-E με καλώδιο

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
