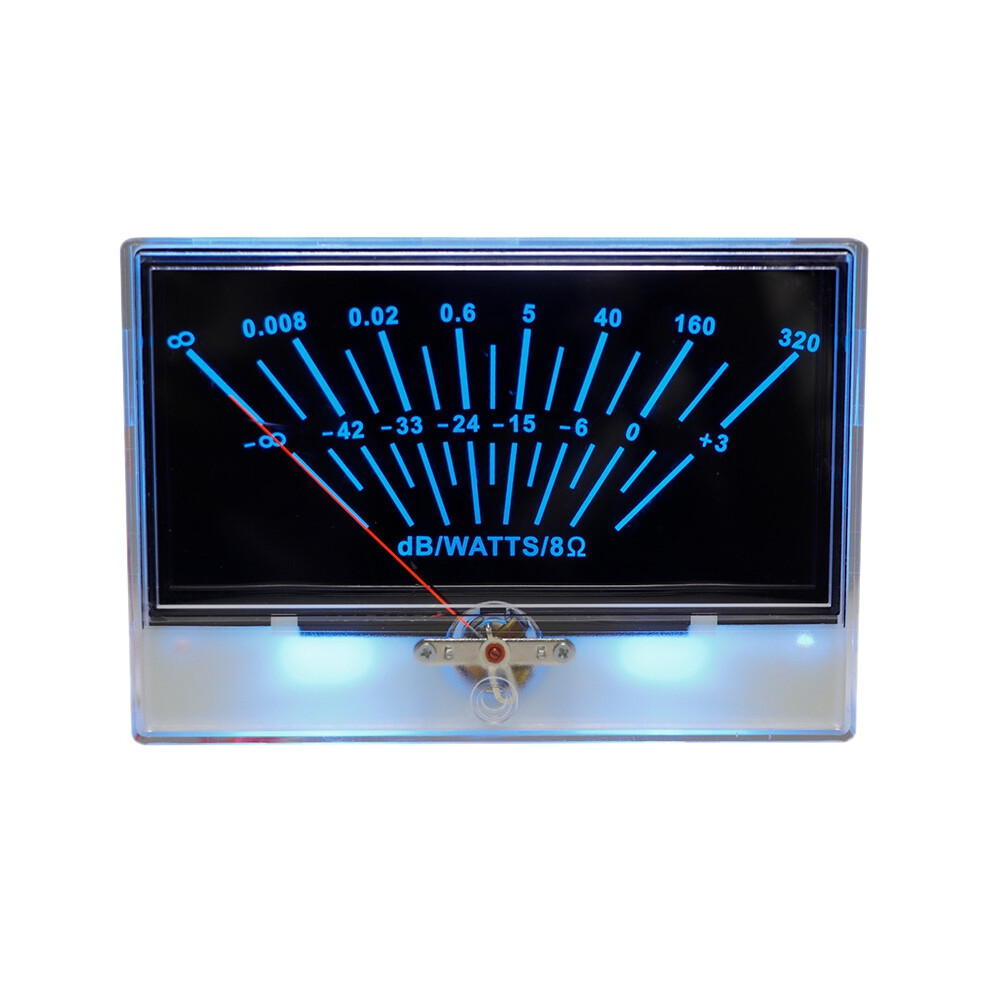

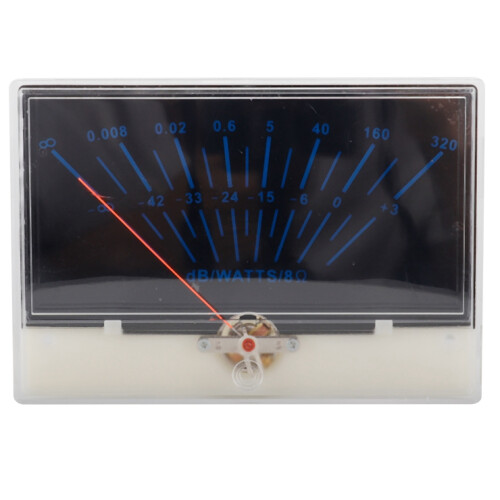

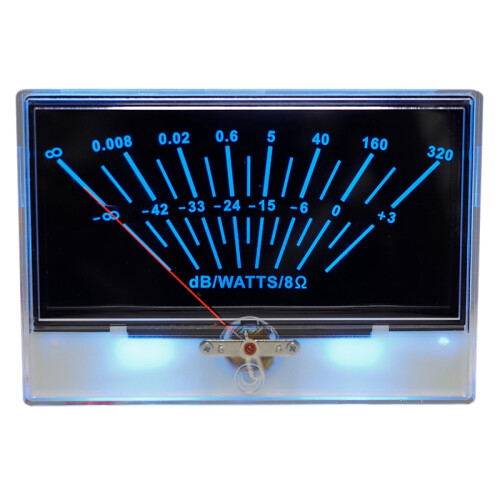

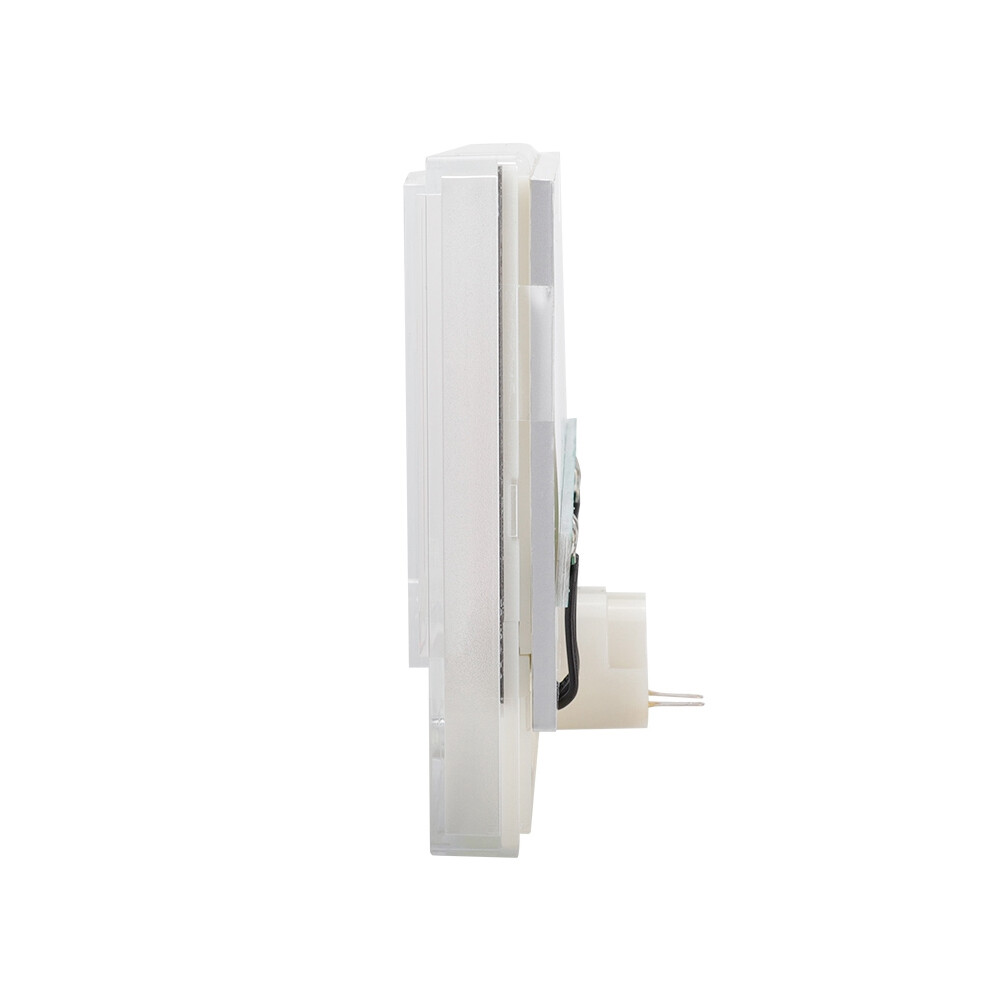

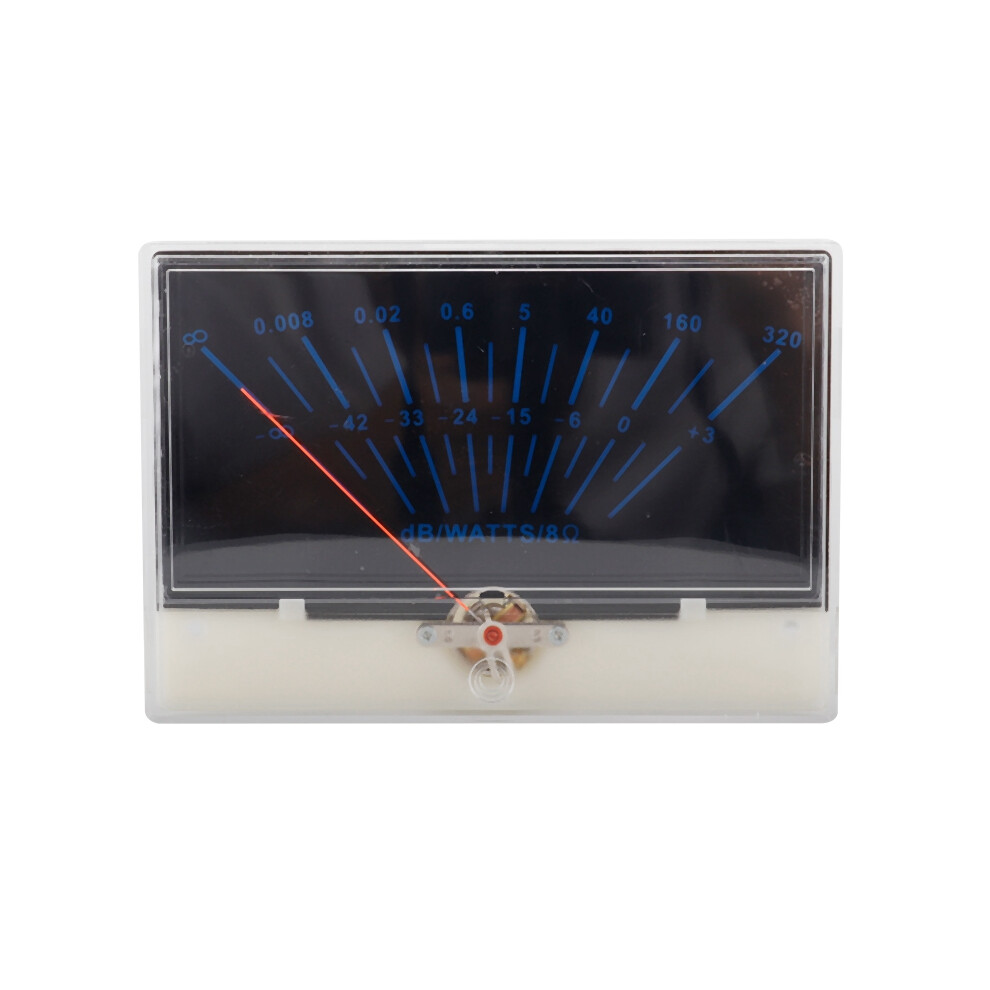

Πίνακας Οδήγησης P-134 Μετρητής VU A

Πίνακας Οδήγησης P-134 Μετρητής VU A Περιγραφή

Χαρακτηριστικά Μετρητή VU: Κανονικές συνθήκες δοκιμής θερμοκρασία: 20 C, υγρασία 70%. Μπορεί επίσης να δοκιμαστεί σε κανονικές θερμοκρασίες και υγρασία. Ο δείκτης μετατόπισης από το μηδέν προς τη μέγιστη κλίμακα με ευαισθησία 1000 μA 10% (θέση πλήρους κλίμακας); Εσωτερική αντίσταση: 800 Ω 10%; Απομόνωση αντίστασης μετρητή εκτός του κουτιού μαζί με το ηλεκτρικό κύκλωμα με 500 V DC και περίβλημα 50 MΩ μετρητή
Η ηλεκτρική μόνωση του κυκλώματος δοκιμάζεται με τάση 500 V DC για την αξιολόγηση της μόνωσης. Ο δείκτης πρέπει να ευθυγραμμίζεται με το μηδενικό εύρος ανοχής 1 mm σε ισορροπημένο μετρητή χρησιμοποιώντας θέση κανονική και κλίση 90 μοιρών για να επιτρέψει το εύρος σφάλματος 1 mm; Ο δείκτης ορίζεται για στιγμιαίο ρεύμα συν τρεις φορές το πλήρες εύρος ρεύματος, και αργά μειώνεται στην αντίστοιχη ανάγνωση της τάξης 1/2,
Ο δείκτης θα επιστρέψει στην επιφάνεια της κλίμακας μέσα από 1/3 της κλίμακας με τριβή μετρητή που συνδέεται με το ρεύμα, και αργά θα αυξάνει ή θα μειώνει σε ορισμένη τιμή, υποδεικνύοντας το σημείο σφάλματος ανοχής 1 mm, Φρένο άμεσα μαζί με την πλάκα κλίμακας 2/3 της τρέχουσας τιμής του δείκτη υποδεικνύει το σημείο του χρόνου που απαιτείται για ένα δευτερόλεπτο ή λιγότερο.
Ειδικές Δοκιμές VU: Δοκιμές σε κάθε διάστημα πέντε δευτερολέπτων έως δέκα φορές υπερφόρτωσης του πλήρους ρεύματος εισόδου, η δράση επαναλαμβάνεται εννέα φορές για κάθε φορά 0,5 δευτερόλεπτο. Μετά από αυτή τη δοκιμή, 7-14 για κανονική συντήρηση. Δοκιμή δονήσεων του μετρητή τοποθετημένου σε πλάκα δονήσεων 1.000 χτυπήματα ανά λεπτό, προς τα πάνω και προς τα κάτω 4 mm κρούση σε κάθε κατεύθυνση για 10 λεπτά.
Μετά από αυτή τη δοκιμή 7-14 για κανονική συντήρηση, δοκιμή πτώσης μετρητή ύψους 30 cm σε ξύλινο πάτωμα πάχους 3 cm, δοκιμή XYZ σε τρεις κατευθύνσεις. Μετά από αυτή τη δοκιμή, 7-14 για κανονική αξιοπιστία, η είσοδος ρεύματος των 100.000 σημείων βαθμονόμησης παραμένει εντός ορίων αισθητήρα ρεύματος και αποτελεί ακόμη το τυπικό περιβαλλοντικό τεστ με θερμοκρασία 50 C, υγρασία 85%, για 100 ώρες. Μετά από αυτή τη δοκιμή 7-14 για κανονική διατήρηση.
Δοκιμή έλξης τερματικών: τα τερματικά πρέπει να αντέχουν τάση σύρσιμο ενός κιλού, χωρίς επίδραση μετά από 60 δευτερόλεπτα.
Άλλα: Μετρητής VU:
Χρησιμοποιούνται τα όρια θερμοκρασίας: από -10 C έως +60 C, RH 35-85%
Όρια θερμοκρασίας αποθήκευσης: από -20 C έως +60 C, RH 35-85%
Μην χρησιμοποιείτε τον μετρητή άμεσα σε άμεσο ηλιακό φως και ΒΑΛΤΕ τον μετρητή μέσα στο κουτί για να αποτρέψετε είσοδο ξένων ουσιών στον εσωτερικό μετρητή.
Συνθήκες συγκόλλησης: τερματικά περίπου 3 mm τοποθετημένα σε θερμοκρασία πέντε 230 C, επικάλυψη κασσίτερου, 3,5 δευτερόλεπτα.
Μετά από αυτή τη δοκιμή, 7-14 για κανονική διατήρηση,
Χειροκίνητο πιστόλι συγκόλλησης σε θερμοκρασία 350 C, η επαφή του τερματικού για 3,5 δευτερόλεπτα, το μπροστινό άκρο του τερματικού σε επαφή με το πιστόλι συγκόλλησης περίπου 3 mm.
Μετά από αυτή τη δοκιμή, 7-14 για κανονική διατήρηση,
Δοκιμή αντιστατικής προστασίας στην ίδια κατεύθυνση τρεις φορές, για να χαρακτηρίσει τη διαφορά μεταξύ του δείκτη στο μήκος της κλίμακας σε διαφανές κάλυμμα επιφανείας που στεγνώνει νάιλον 1/3 πίσω στη μηδενική θέση.

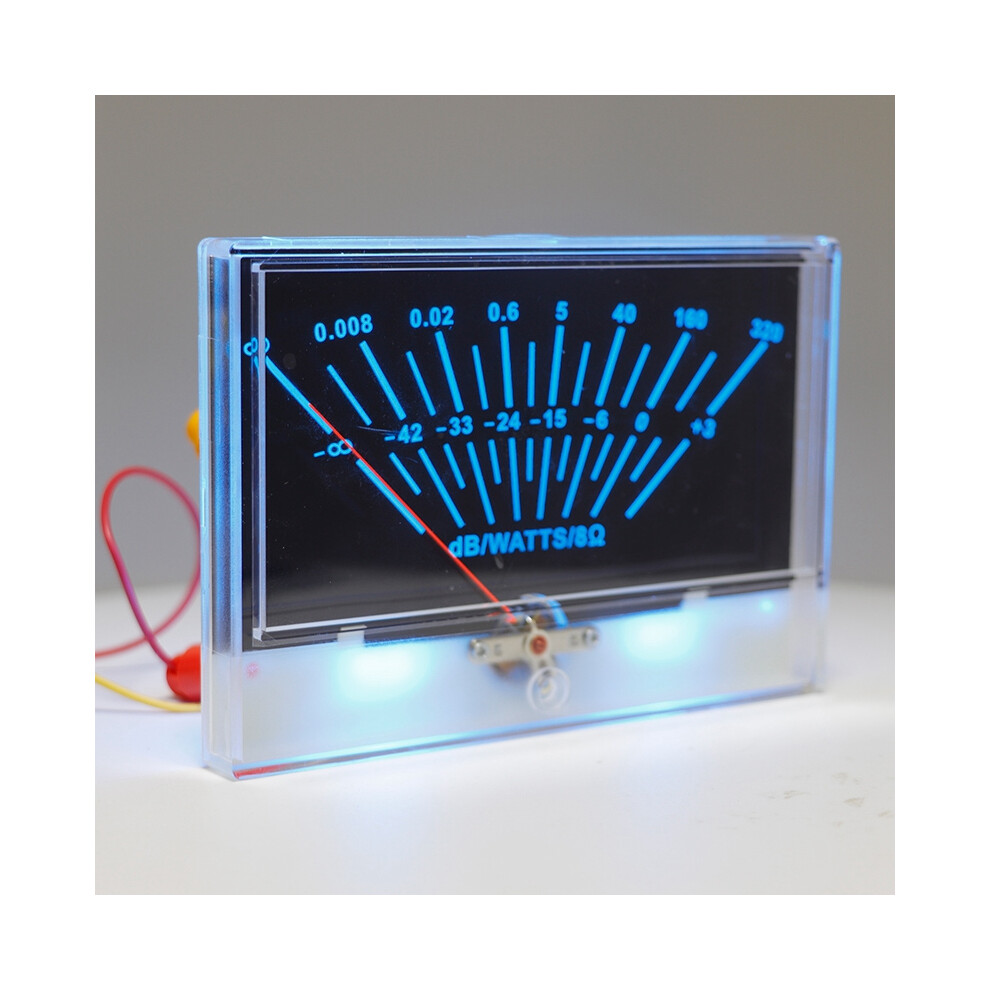

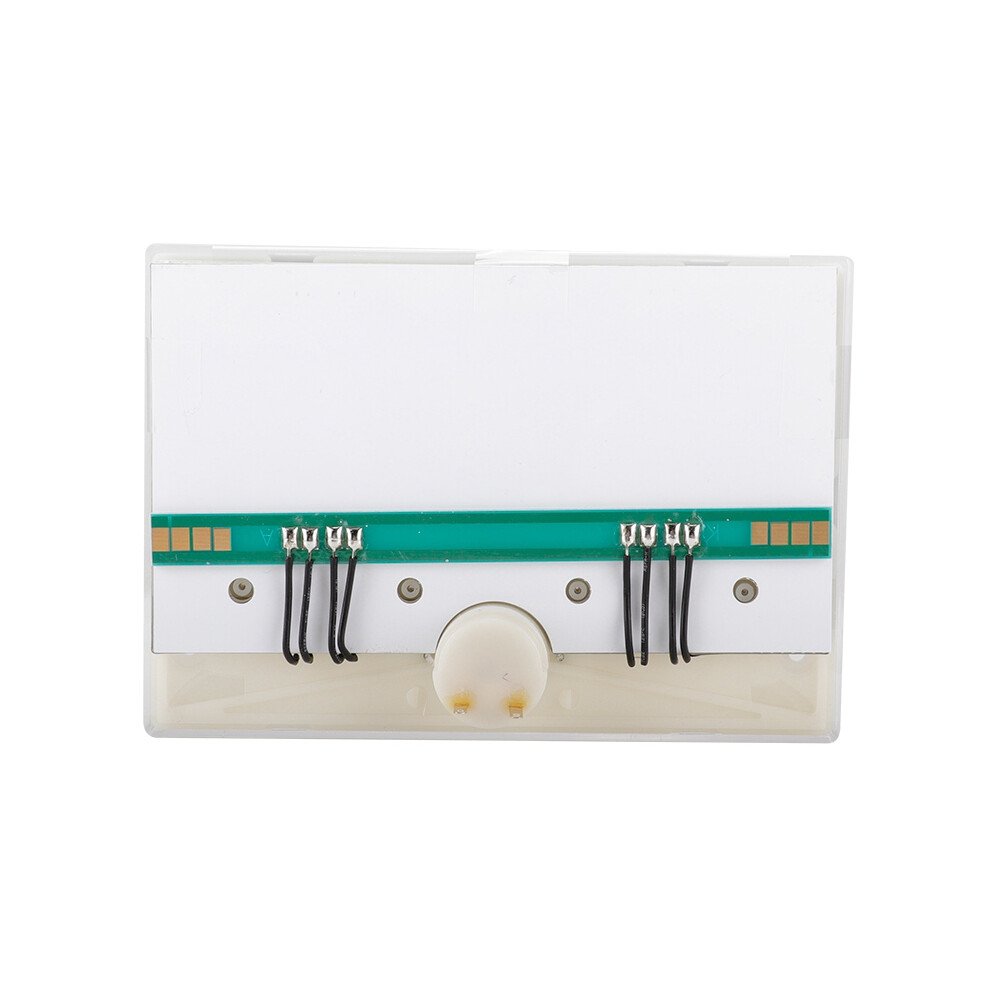

Μέγεθος λυχνίας: 4 μπλε LED πιστωτικό φωτισμό, παράλληλα προς το PCB (3.0-3.2 V, 80 mA) VU Meter
Κατεύθυνση κίνησης του δείκτη: από αριστερά προς τα δεξιά
Μήκος δείκτη: 70.1 mm από τον κεντρικό άξονα μέχρι το άκρο της βελόνας
Πλάτος δείκτη: 0.45 0.05 mm
Χρώμα: Μαύρο + Μπλε
Υλικό: Χαλκονοικέλιο

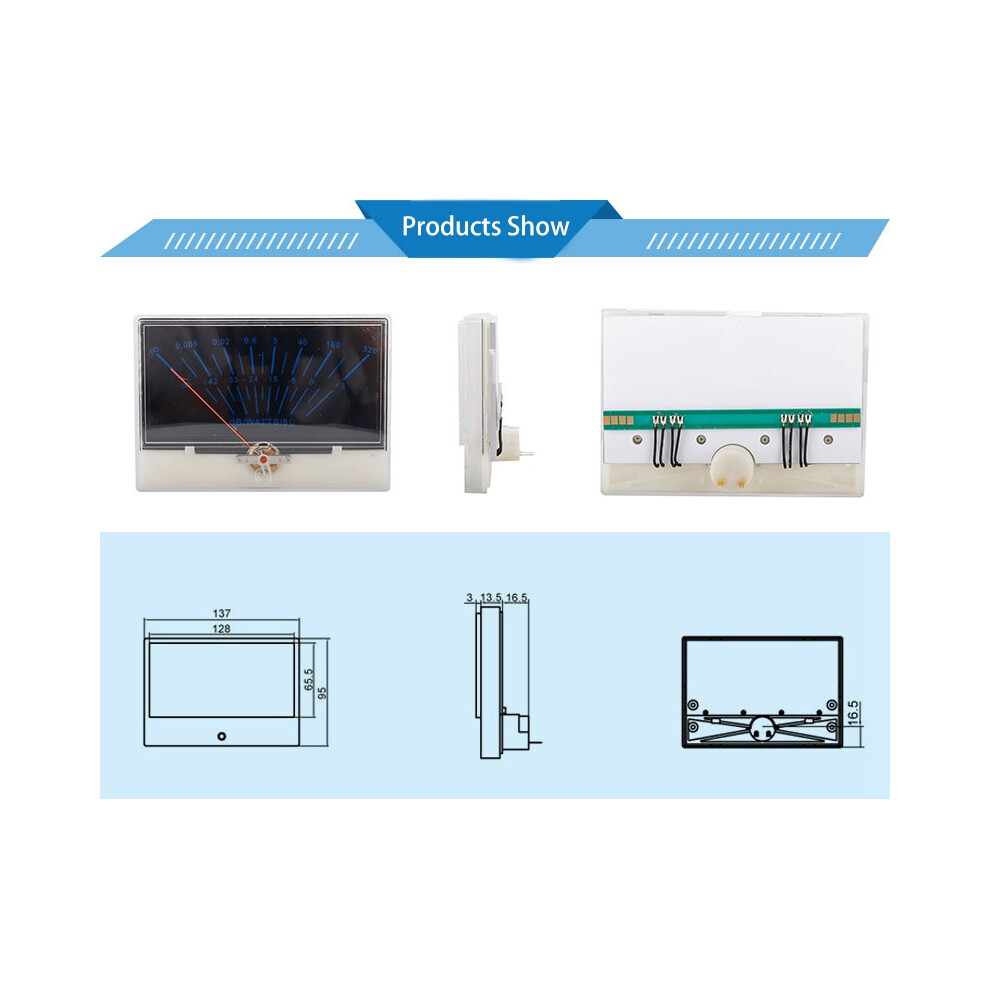

Μέγεθος: 13.4 9.5 4.5 cm
Περιεχόμενα συσκευασίας:
1 x Μετρητής επιπέδων VU
Τα παραπάνω περιεχόμενα συσκευασίας είναι μόνο τα εν λόγω, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η φωτογράφιση με φως και διαφορετικές οθόνες μπορεί να προκαλέσει μικρές διαφορές στο χρώμα του προϊόντος σε σχέση με το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
