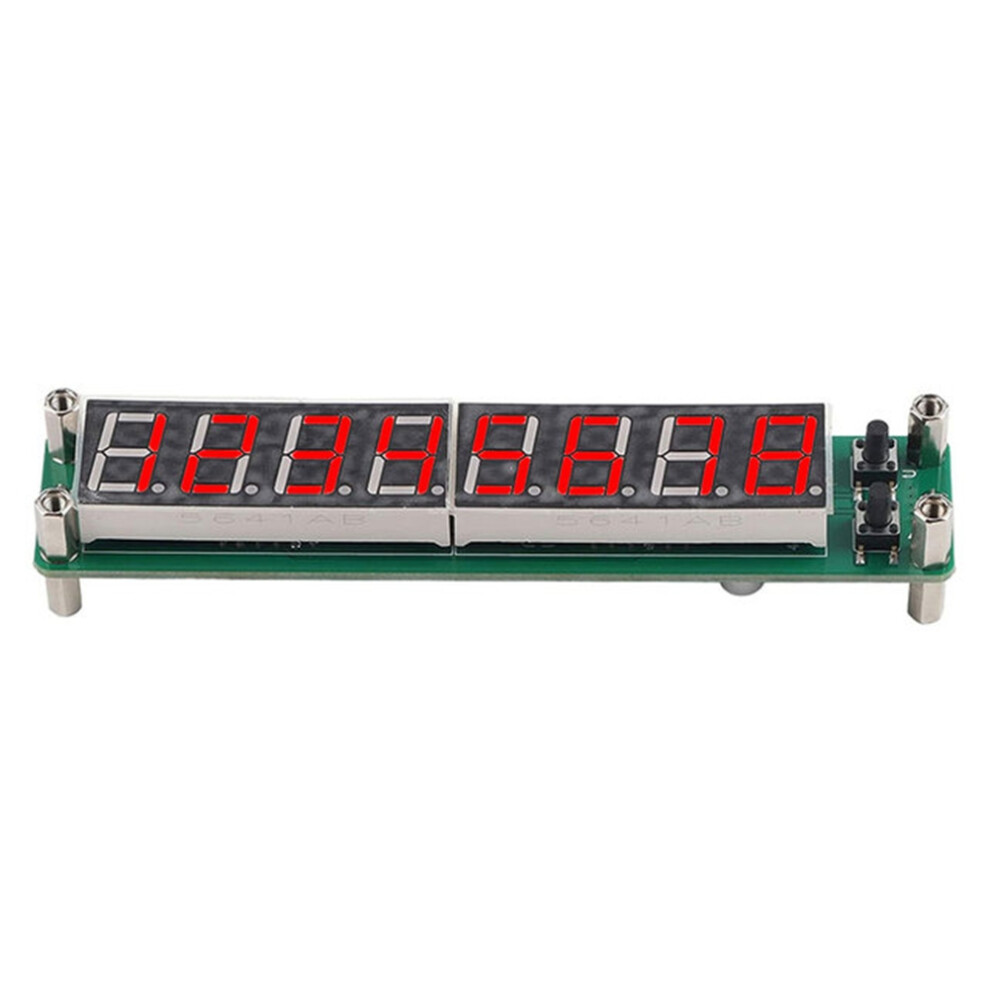

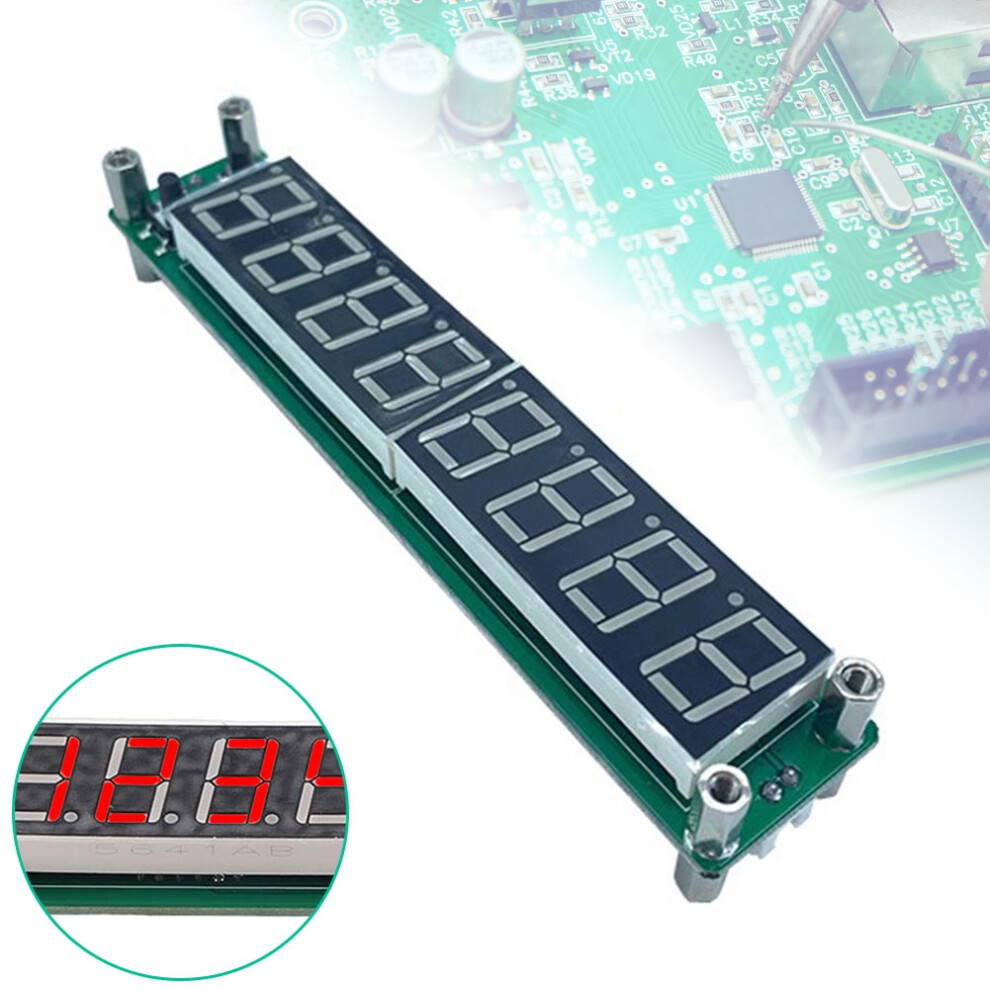

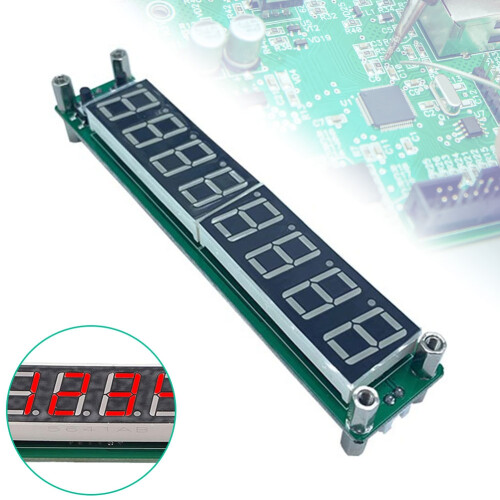

PLJ-8LED-R Ψηφιακός Κυμόμετρος, Ψηφιακός RF ελεγκτής 0.1MHZ-2.4GHz

PLJ-8LED-R Ψηφιακός Κυμόμετρος, Ψηφιακός RF ελεγκτής 0.1MHZ-2.4GHz Περιγραφή

1. Μέτρηση Συχνότητας Υψηλής Ακρίβειας: Ο Μετρητής Συχνότητας RF, που τροφοδοτείται από τον επεξεργαστή PIC16F648A της Microchip, παρέχει ακριβή μέτρηση συχνότητας έως 2,4 GHz. Χρησιμοποιεί έναν κρυσταλλικό ταλαντωτή τάσης ελεγχόμενο από τη θερμοκρασία (2,5 ppm VC-TCXO) ως αναφορά συχνότητας, εξασφαλίζοντας αξιόπιστες και ακριβείς μετρήσεις.
2. Μοναδικός Αλγόριθμος Ελέγχου Πύλης και Χρόνου: Διαθέτοντας μια μοναδική μέθοδο ελέγχου πύλης και έναν αλγόριθμο ακριβούς χρόνου (λειτουργία διακοπής χωρίς χρονισμό), αυτός ο μετρητής συχνότητας προσφέρει ευέλικτους χρόνους πύλης (ανανέωση οθόνης) 0,01s/0,1s/1,0s για βέλτιστη ακρίβεια μέτρησης. Η τιμή συχνότητας σε πραγματικό χρόνο εμφανίζεται αμέσως.
3. Ευέλικτες Επιλογές Καναλιού: Ο Μετρητής Συχνότητας RF υποστηρίζει τρία κανάλια μέτρησης: κανάλι χαμηλής διέλευσης, κανάλι υψηλής διέλευσης και αυτόματο κανάλι. Διαθέτει σχεδιασμό εισόδου μονού άκρου, επιτρέποντάς σας να επιλέξετε το κατάλληλο κανάλι με βάση τις συγκεκριμένες ανάγκες μέτρησης συχνότητας που έχετε.
4. Σχεδιασμός Διπλής Ενδιάμεσης Συχνότητας: Με τον σχεδιασμό διπλής ενδιάμεσης συχνότητας, αυτός ο μετρητής συχνότητας επιτρέπει την ανεξάρτητη προεπιλογή των τιμών ενδιάμεσης συχνότητας και των λειτουργιών πρόσθεσης/αφαίρεσης. Προσφέρει βελτιωμένη ευελιξία και επιλογές προσαρμογής για προηγμένες μετρήσεις συχνότητας.
5. Φιλική προς το χρήστη διεπαφή και ρυθμίσεις: Ο μετρητής συχνότητας RF χρησιμοποιεί μια οκταψήφια οθόνη LED υψηλής φωτεινότητας 0,56 ιντσών με ρυθμιζόμενη φωτεινότητα (οκτώ επίπεδα). Αποκρύπτει αυτόματα τα μη έγκυρα μηδενικά και μπορείτε να επιλέξετε να ενεργοποιήσετε προαιρετικά φίλτρα για την εμφάνιση μη έγκυρων τιμών συχνότητας. Ο σχεδιασμός του κυκλώματος είναι συνοπτικός και καλά δομημένος και ο μετρητής ελέγχεται από δύο εύχρηστα κουμπιά.

Τύπος: Μονάδα
Χρόνος πύλης: 0,01 δευτ.; 0,10 δευτ.; 1,0 δευτ.
Κανάλια μέτρησης (τόσο τα υψηλά όσο και τα χαμηλά κανάλια έχουν υψηλή αντίσταση):
Χαμηλό κανάλι:
Εύρος μέτρησης: 0,1 MHz-60 MHz
Ακρίβεια μέτρησης: 100 Hz (σε πύλη 0,01 δευτ.) 10 Hz (σε πύλη 0,1 δευτ.)· 1 Hz (σε πύλη 1,0 δευτ.)
Χαμηλή ευαισθησία καναλιού:
0,1 MHz-10 MHz: καλύτερη από 60mVPP
10 MHz-60 MHz: καλύτερη από 60mVPP
60 MHz-75 MHz: δεν έχει δοκιμαστεί
Υψηλό κανάλι (64 υποδιαιρέσεις):
Εύρος μέτρησης: 20 MHz - 2,4 GHz
Ακρίβεια μέτρησης: 6400Hz (σε πύλη 0,01 δευτ.)· 640Hz (σε πύλη 0,1 δευτ.)· 64Hz (σε πύλη 1,0 δευτ.)
Υψηλή ευαισθησία καναλιού:
20 MHz-30 MHz: καλύτερη από 100mVPP
30 MHz-60 MHz: καλύτερη από 50mVPP
60 MHz-2,4GHz: δεν έχει δοκιμαστεί
Τάση λειτουργίας: Είσοδος DC: DC 9V-15V (με προστασία αντίστροφης σύνδεσης πολικότητας ισχύος)
Ρεύμα λειτουργίας: Μέγιστο 160 mA (συνθήκες δοκιμής: Τροφοδοτικό DC12V· κόκκινος ψηφιακός σωλήνας· οκτώ επίπεδα φωτεινότητας)
Ψηφία οθόνης: οκτώ οθόνη LED, η υψηλότερη οθόνη οκτώ ψηφία.
Ενσωματωμένη διεπαφή:
DC IN (υποδοχή τροφοδοσίας): υποδοχή HX2.54-2P
RF IN (είσοδος σήματος): υποδοχή HX2.54-2P
ICSP (διεπαφή προγραμματισμού): υποδοχή 2.54-6P
Χρώμα: Όπως φαίνεται
Υλικό: PC

Περιεχόμενα συσκευασίας:
1 x Μετρητής συχνότητας RF (Λόγω διαφορετικών παρτίδων προϊόντων, η εμφάνιση μπορεί να διαφέρει, κάτι που δεν επηρεάζει τη χρήση)

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
