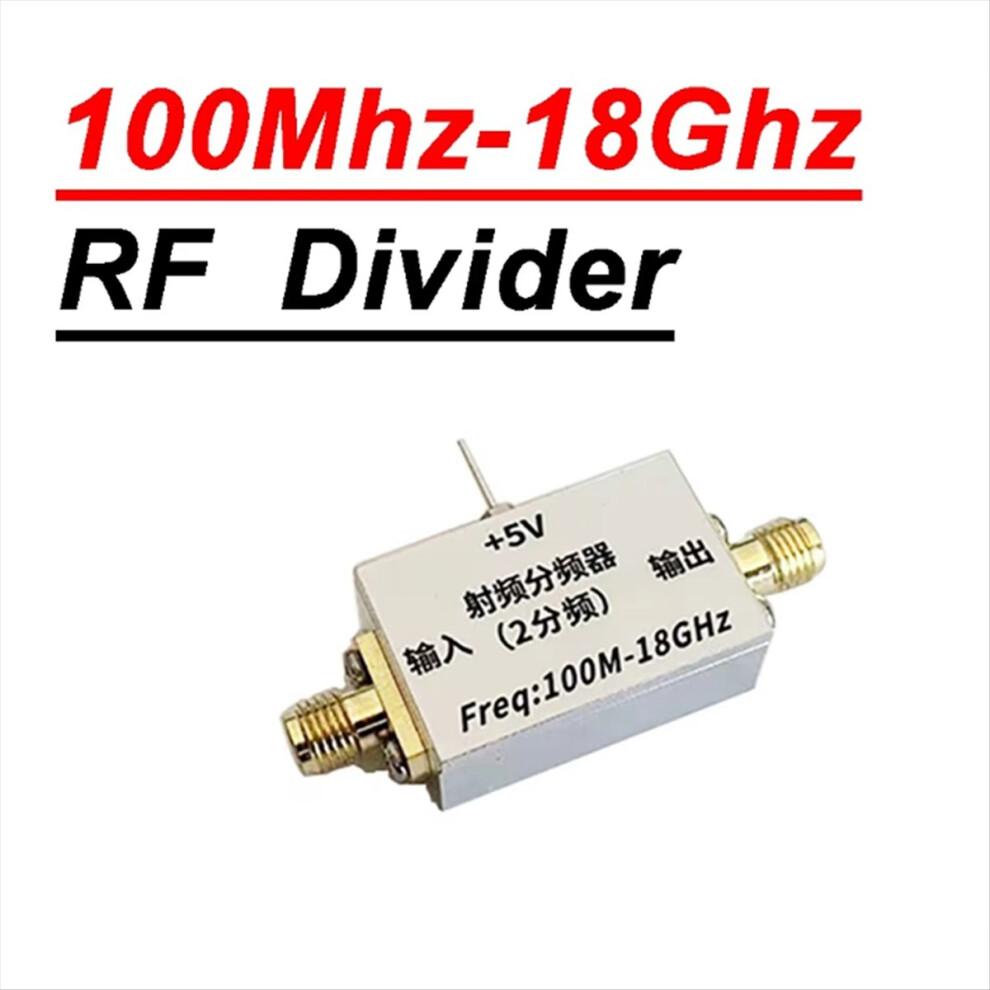

Διαχωριστής Prescaler 100Mhz-18GHz, Διαχωριστής Συχνότητας 2

Διαχωριστής Prescaler 100Mhz-18GHz, Διαχωριστής Συχνότητας 2 Περιγραφή

1. Επισκόπηση Μονάδας
Αυτή η μονάδα πραγματοποιεί διαίρεση συχνότητας 2 κατευθύνσεων σε ευρυζωνικό δίκτυο, καλύπτοντας την περιοχή συχνοτήτων ευρυζωνικού δικτύου 100MHz-18GHz, και μπορεί να διαιρέσει το σήμα εισόδου σε αυτό το εύρος με το 2. Στο σύστημα μέτρησης συχνότητας, αυτή η μονάδα μπορεί να χρησιμοποιηθεί για τη μετατροπή σημάτων υψηλής συχνότητας σε σήματα χαμηλής συχνότητας, κάτι που είναι βολικό για επακόλουθη επεξεργασία.
Ταυτόχρονα, μπορεί να χρησιμοποιηθεί σε άλλες περιπτώσεις διαίρεσης συχνότητας σήματος (επικοινωνία από σημείο σε σημείο), οι οποίες πρέπει να μετατρέψουν σήματα υψηλής συχνότητας σε σήματα χαμηλής συχνότητας. Η μονάδα είναι συσκευασμένη σε κέλυφος δομής CNC και έχει εξαιρετική απόδοση ηλεκτρομαγνητικής θωράκισης. Τυπικές εφαρμογές: μέτρηση συχνότητας (μετρητής συχνότητας)
Επικοινωνία από σημείο σε σημείο
Σύστημα επικοινωνίας οπτικών ινών

Άλλα συστήματα διαίρεσης συχνότητας
Τεχνικοί δείκτες:

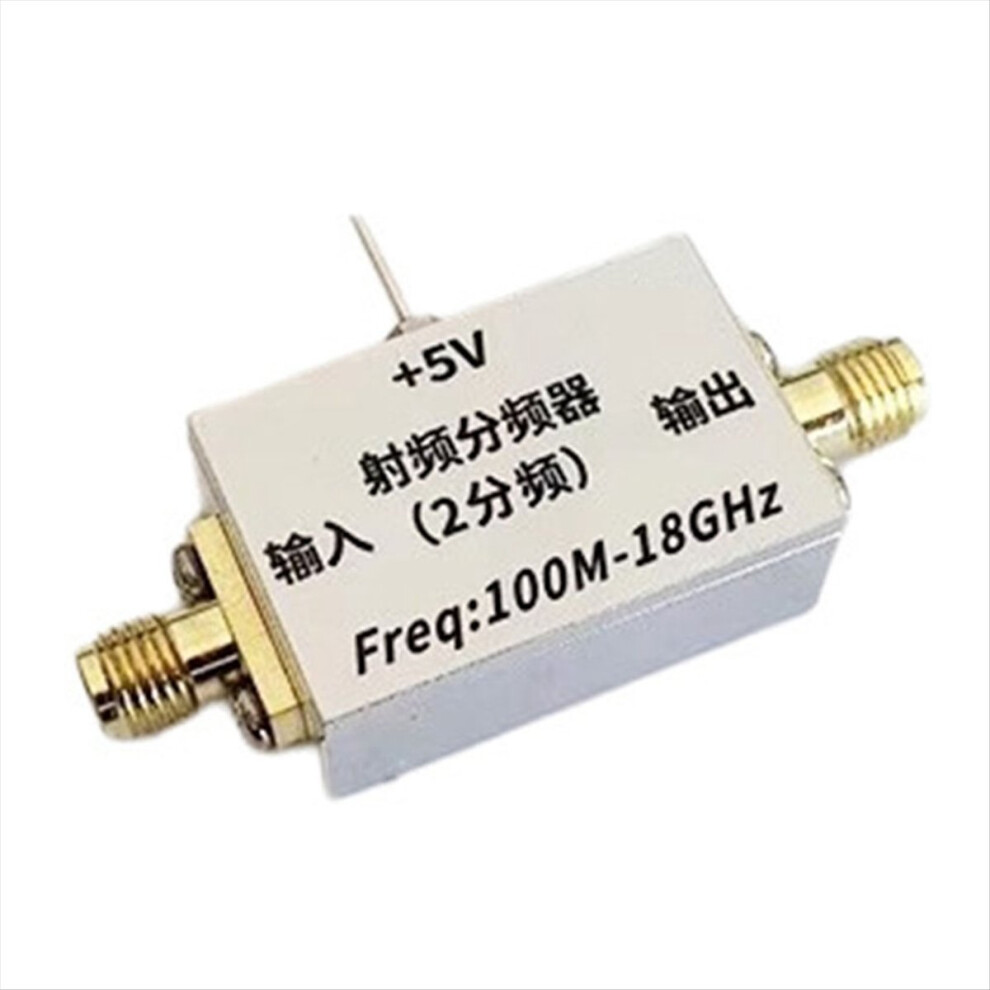

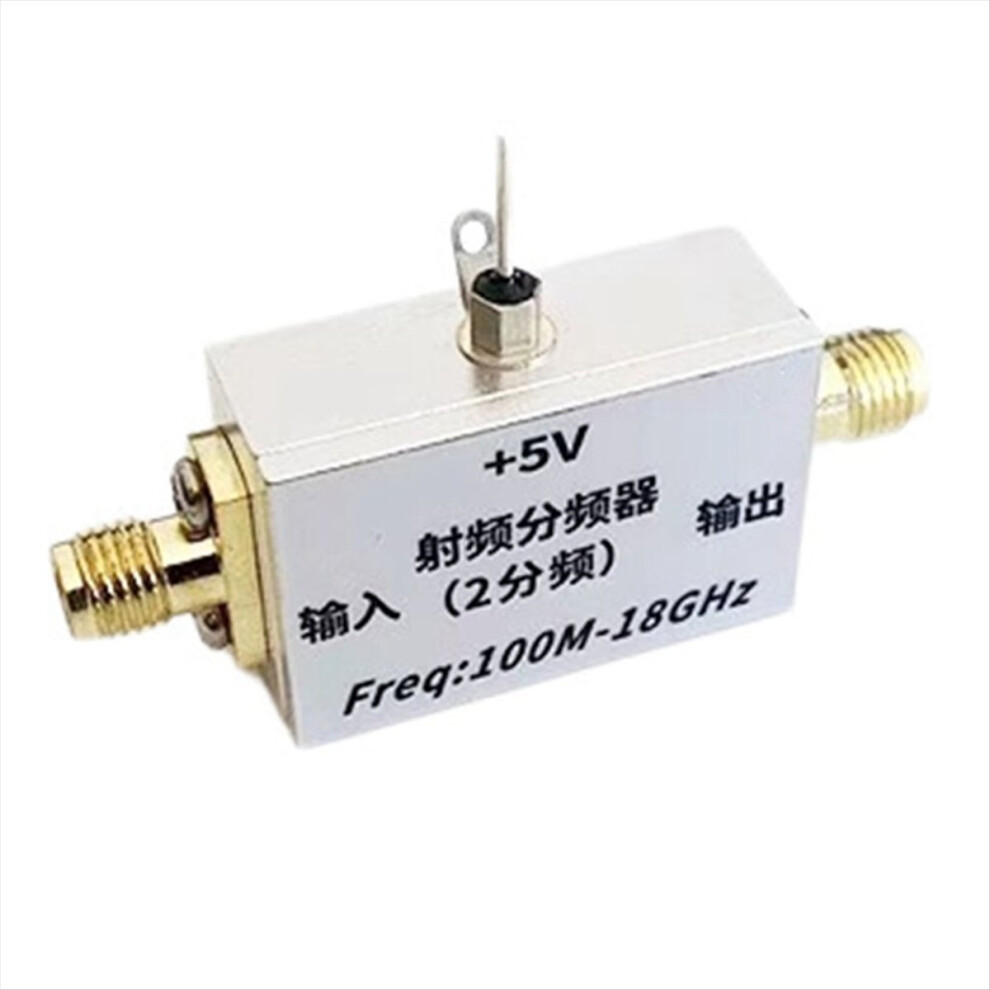

Μοντέλο μονάδας: QM-FD011802S
Τροφοδοτικό μονάδας: Μονή τροφοδοσία +5V
Ρεύμα λειτουργίας: 80mA
Διεπαφή τροφοδοσίας: πυκνωτής διαμπερούς οπής
Εύρος συχνότητας εισόδου: 100MHz-18GHz
Συντελεστής διαίρεσης συχνότητας: 2
Απαιτήσεις επιπέδου εισόδου:
100M-14GHz: -20dBm έως +8dBm
14-16GHz: -20 έως +5dBm
16-18GHz: -15 έως 0dBm
Θόρυβος φάσης SSB (μετατόπιση 100 kHz): -150dBc/Hz
Μέγιστη είσοδος Ισχύς: +13dBm
Διεπαφή εισόδου και εξόδου: SMA (εξωτερική βίδα και εσωτερική οπή)
Σύνθετη αντίσταση εισόδου και εξόδου: 50 ohms
Μέγεθος μονάδας: 29 x 19 x 11mm
Χρώμα: Ασημί
Υλικό: Μέταλλο

Περιεχόμενα συσκευασίας:
1 x Διαχωριστικό

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
