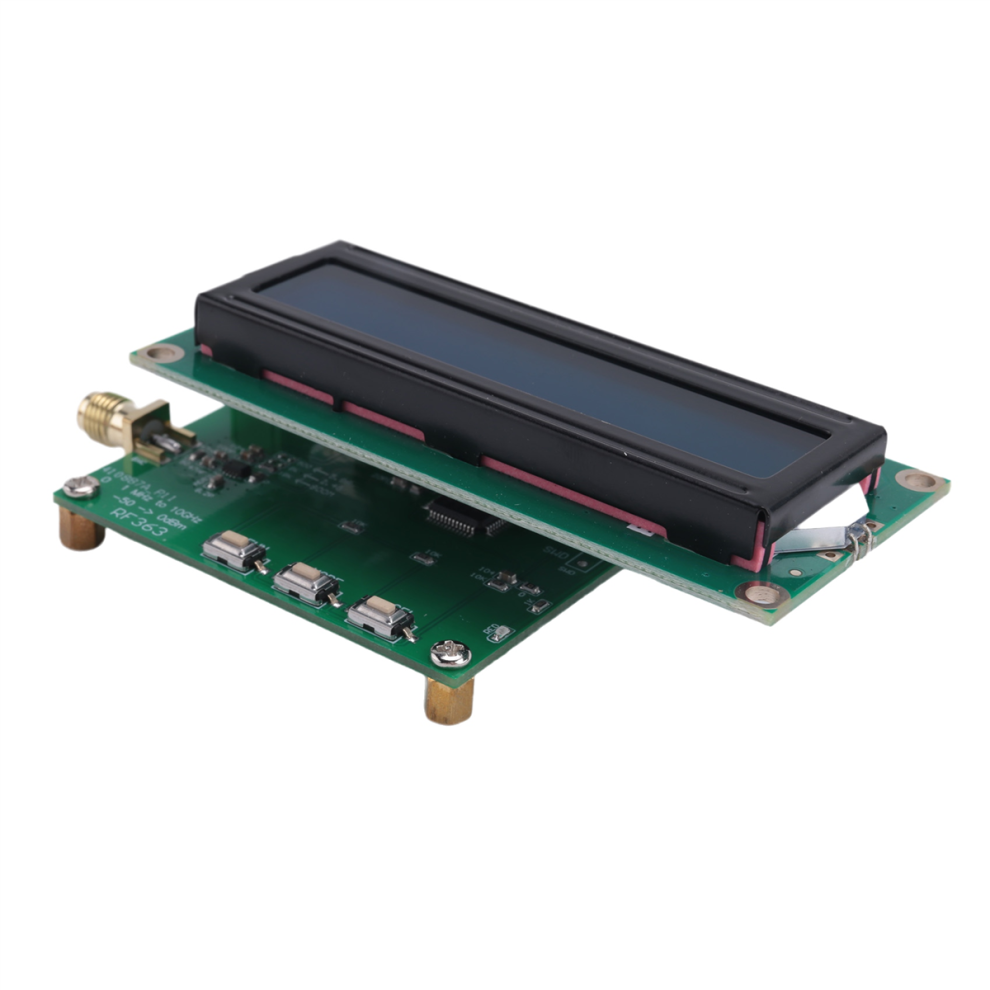

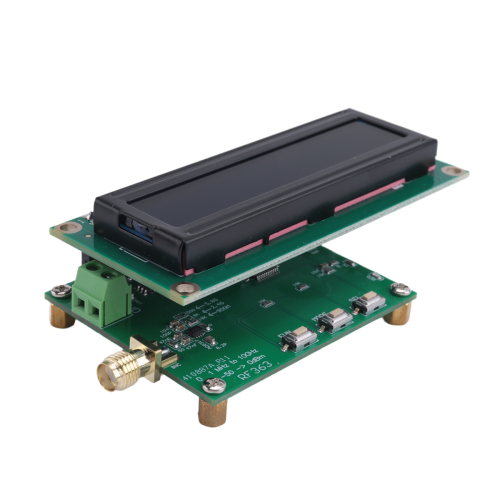

Έξυπνος Ψηφιακός Μετρητής Ισχύος RF από 1MHz έως 10GHz -55 έως

Έξυπνος Ψηφιακός Μετρητής Ισχύος RF από 1MHz έως 10GHz -55 έως Περιγραφή

1. Μετρητής ισχύος RF, η συσκευή λειτουργεί με κουμπιά. Πλεονεκτήματα: απλή δομή, εύχρηστη, σταθερή απόδοση, αξιοπιστία, υψηλή ευαισθησία και ταχεία μέτρηση.
2. Προσθέστε διάφορους RF αποστάτες, ο χρήστης ορίζει την αντίστοιχη τιμή απώλειας, και ο μετρητής ισχύος RF μπορεί να διαβάσει τις σωστές παραμέτρους ισχύος.
3. Το dB είναι μονάδα μέτρησης, εάν χρησιμοποιηθεί σε ισχύ, dB = 10*lg(A/B). Χρησιμοποιήστε το για τάση ή ρεύμα, dB = 20*lg(A/B). Το dB χρησιμοποιείται για να απεικονίσει απλά και σύντομα πολύ μεγάλα ή πολύ μικρά νούμερα (π.χ.: ένας αριθμός με πολλά μηδενικά όπως 10000000.... ή 0.00000001). Παράδειγμα: X=1000000000000000 (15 μηδ.) μπορεί να εμφανιστεί ως 10lgX= 150dB. X=0.000000000000001 (15 μηδ.) μπορεί να εμφανιστεί ως 10lgX= -150dB. dBm χρησιμοποιείται για τον ορισμό των milliwatts, 0 dBm = 1 mW. dBw χρησιμοποιείται για τον ορισμό των Watt, 0 dBW = 10lg1 W = 10lg1000 mW = 30 dBm
4. Είτε στον τομέα του ελέγχου διεργασιών είτε στην επεξεργασία σήματος, το dB χρησιμοποιείται συνήθως για τον ορισμό της μονάδας ισχύος και μετριέται σε μονάδες 101g. Παρότι σε ορισμένες περιπτώσεις το πλάτος σήματος χρησιμοποιείται για να περιγράψει ισχύ, σε αυτές τις περιπτώσεις μετράται σε μονάδες 201g.
5. Εύρος μέτρησης ισχύος: -55~+0 dBm (μπορεί να επεκταθεί σε 100 dBm με RF αποστάτη), Ακρίβεια μέτρησης ισχύος: 0.1 dBm, Εύρος μέτρησης συχνότητας: 1 MHz~10000 MHz, Αντίσταση εισόδου: 50 Ω, Εύρος μέτρησης ισχύος: 1 nW~1 mW, Τροφοδοσία λειτουργίας: 7-12 V DC, Ρεύμα λειτουργίας: Λιγότερο από 50 mA, Θερμοκρασία λειτουργίας: -10C~55C, Θερμοκρασία αποθήκευσης: -20C~70C, Υγρασία 85%: RH μη συμπύκνωση, Περιγραφή μονάδας: dBm;

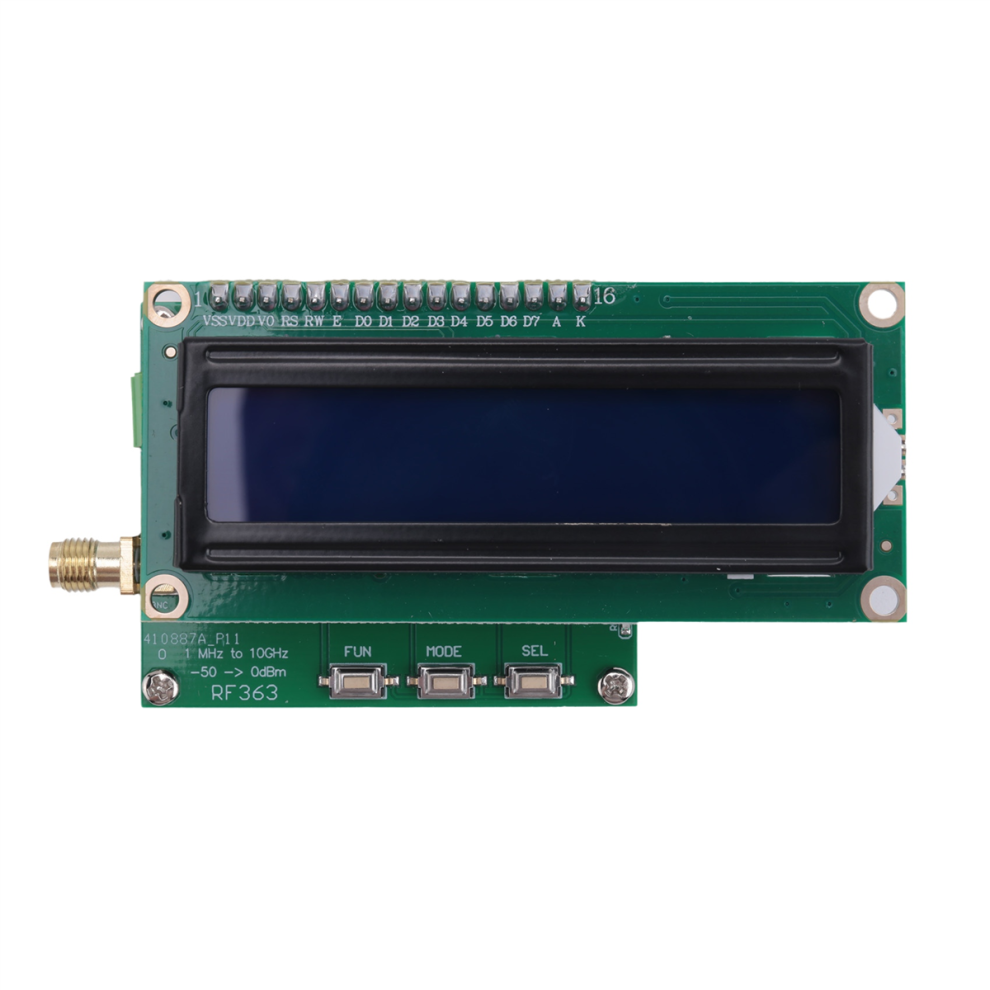

Περιγραφή Κουμπιών:
Fun: πλήκτρο συνάρτησης; Mode: διεπαφή ρύθμισης; Sel: πλήκτρο αυτόματης αύξησης ή αυτόματης μείωσης;
Εμφάνιση δεδομένων μέτρησης
Εμφάνιση διεπαφής πηγής:
Η πρώτη γραμμή "RF-POW -51.2dbm"
Η δεύτερη γραμμή "610uv 7nw"
Σημείωση: Η τιμή dbm σήματος, η τάση εισόδου και η ισχύς εισόδου εμφανίζονται χωριστά.
Ορισμός τιμής απώλειας ισχύος RF
Εμφάνιση διεπαφής πηγής:
Γραμμή 1 "RF Attenuator"
Η δεύτερη γραμμή "sub 000db"
Λειτουργία πλήκτρων:
Fun: πλήκτρο συνάρτησης; (επιλέγοντας θετικές και αρνητικές κατευθύνσεις) η ένδειξη sub σημαίνει αφαίρεση, add σημαίνει προσθήκη. (Πατώντας παρατεταμένα το Fun για να αποθηκεύσετε τη δεδομένη τιμή db)
Sel: πλήκτρο αυτόματης πρόσθεσης ή αυτόματης αφαίρεσης;
Σημείωση: Μόνο με τη σύνδεση διαφορετικών RF αποστατών ισχύος και τον καθορισμό αντίστοιχων συντελεστών απώλειας μπορούν να διαβαστούν οι σωστές παράμετροι ισχύος.
Καλωδίωση
Ορισμός καλωδίωσης P1:
Αρ. Σύμβολο Ερμηνεία
1 θετικό vdd τροφοδοσία της μονάδας (7V 12V 12V)
2 γείωση της μονάδας
Ορισμός καλωδίωσης P2:
Αρ. Σύμβολο Ερμηνεία
1 μη χρησιμοποιούμενο FX
2 RF είσοδος σήματος
3 GND Αρνητικός πόλος τροφοδοσίας
Χρώμα: πράσινο
Υλικό: ABS
Διαστάσεις: 8 x 4.5 x 2.5 cm

Περιεχόμενα συσκευασίας:
1 x HR363 RF Μετρητής Ισχύος RF
1 x Κινέζικο και Αγγλικό εγχειρίδιο

Μόνο τα ανωτέρω περιεχόμενα της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
