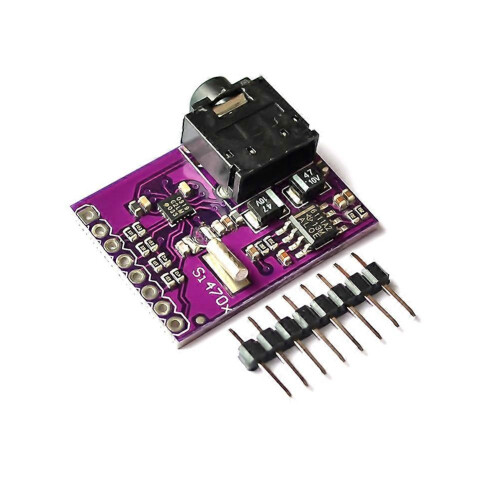

Si4703 FM Tuner Evaluation Board Ψηφιακή μονάδα επεξεργασίας δεδομένων ραδιοφωνικής εκπομπ

Si4703 FM Tuner Evaluation Board Ψηφιακή μονάδα επεξεργασίας δεδομένων ραδιοφωνικής εκπομπ Περιγραφή

Το Si4703-C είναι ένα πλήρες σύστημα δέκτη δέκτη FM από είσοδο ραδιοφώνου FM έως στερεοφωνική έξοδο. Ένας ψηφιακός επεξεργαστής είναι ενσωματωμένος στο τσιπ για να χειρίζεται τις λειτουργίες συγχρονισμού μπλοκ αποκωδικοποίησης συμβόλων, ανίχνευσης σφαλμάτων και διόρθωσης σφαλμάτων που απαιτούνται από το Σύστημα Ραδιοφωνικής Μετάδοσης Δεδομένων (RBDS).

Ο δέκτης FM χρησιμοποιεί έναν μίκτη για να μειώσει το σήμα RF σε χαμηλή ενδιάμεση συχνότητα, μειώνοντας έτσι πρόσθετες συσκευές περιφερειακού κυκλώματος. Ο αυτόματος έλεγχος συχνότητας (AFC) προσαρμόζει τον ταλαντωτή ελεγχόμενης τάσης για να παράγει ένα ορθογώνιο τοπικό σήμα στον μείκτη. Η έξοδος του ορθογώνιου μείκτη ενισχύεται, φιλτράρεται και ψηφιοποιείται από έναν μετατροπέα αναλογικού σε ψηφιακό υψηλής ανάλυσης (ADC).

Η επεξεργασία ψηφιακού σήματος (DSP) μπορεί να εκτελέσει επιλογή καναλιού, αποδιαμόρφωση FM και στερεοφωνική επεξεργασία ήχου. Το εσωτερικό κύκλωμα αυτόματου ελέγχου απολαβής (AGC) ελέγχει το κέρδος του ενισχυτή χαμηλού θορύβου (LNA) για να τον κάνει πιο ευαίσθητο και πιο ισχυρό στην καταστολή θορύβου.

Ο ενσωματωμένος ρυθμιστής LDO στο τσιπ μπορεί να συνδεθεί απευθείας με την μπαταρία και η υποδοχή ακουστικών μπορεί να χρησιμοποιηθεί ως κεραία λήψης ραδιοσυχνοτήτων εισάγοντας ακουστικά. Αυτή η προηγμένη αρχιτεκτονική έχει ανώτερη απόδοση σε σύγκριση με τις παραδοσιακές αναλογικές αρχιτεκτονικές.

Η μονάδα διαθέτει επίσης στερεοφωνικό ενισχυτή ισχύος 150 mW με θερμική προστασία και προστασία από βραχυκύκλωμα και υποδοχή ακουστικών 3,5 mm. Όταν συνδέεται σε μικροελεγκτή, μπορεί να ελέγξει την ένταση του ήχου, να αναζητήσει αυτόματα κανάλια με μη αυτόματο τρόπο, να κάνει σίγαση ανά λογισμικό ή υλικό και να μετρήσει την ισχύ του σήματος.

Όνομα προϊόντος: Πλακέτα

ανάπτυξης ραδιοφωνικού δέκτη Εύρος συχνοτήτων FM: 76-108MHZ

Προγραμματιζόμενη αποέμφαση: 50us/70us

Θερμοκρασία λειτουργίας: -20C-85C

Τάση λειτουργίας μονάδας: 3,3V

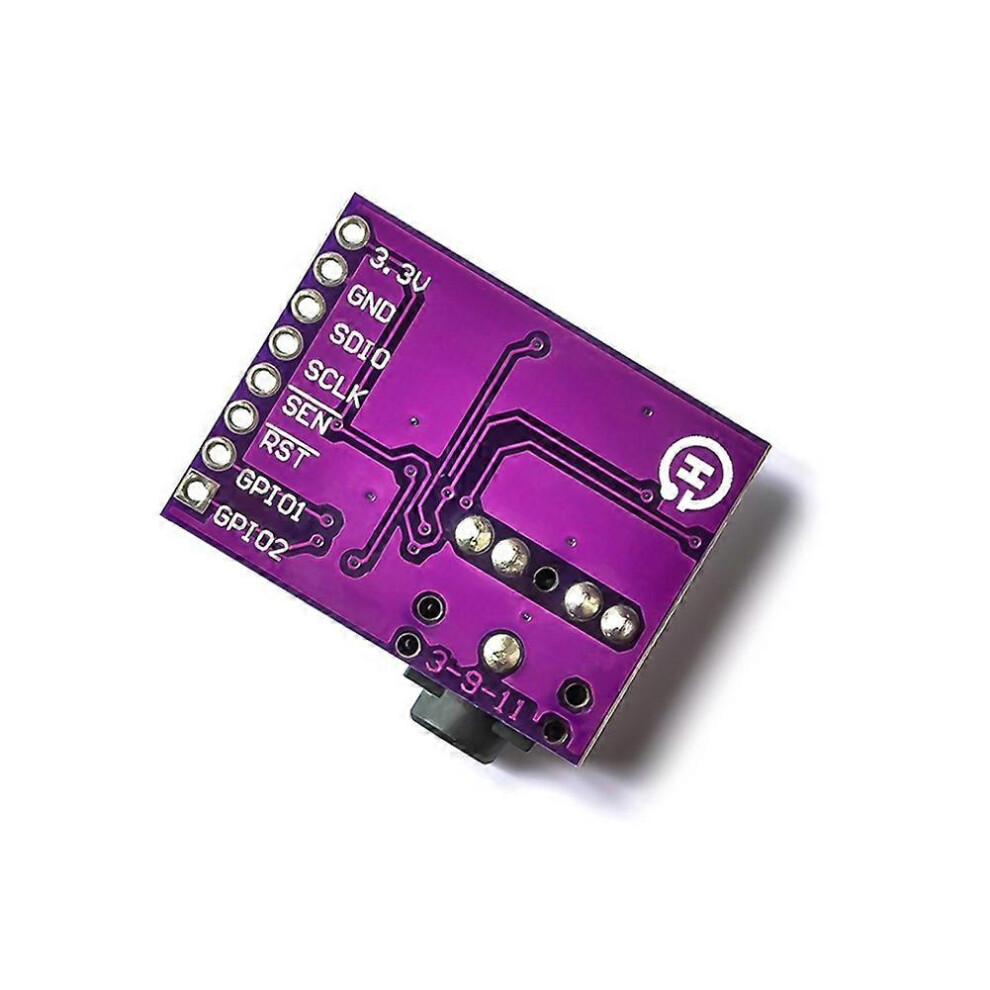

Διεπαφή επικοινωνίας: 3 καλώδια (Λιγότερο από 2.5MHz), προεπιλεγμένο IIC 2 καλωδίων (Λιγότερο από 400KHz)

Μέγεθος: 29,3x22,4x8mm

Βάρος: περίπου 5g

Χρώμα: Όπως φαίνεται

Υλικό: PCB

Περιεχόμενα συσκευασίας:

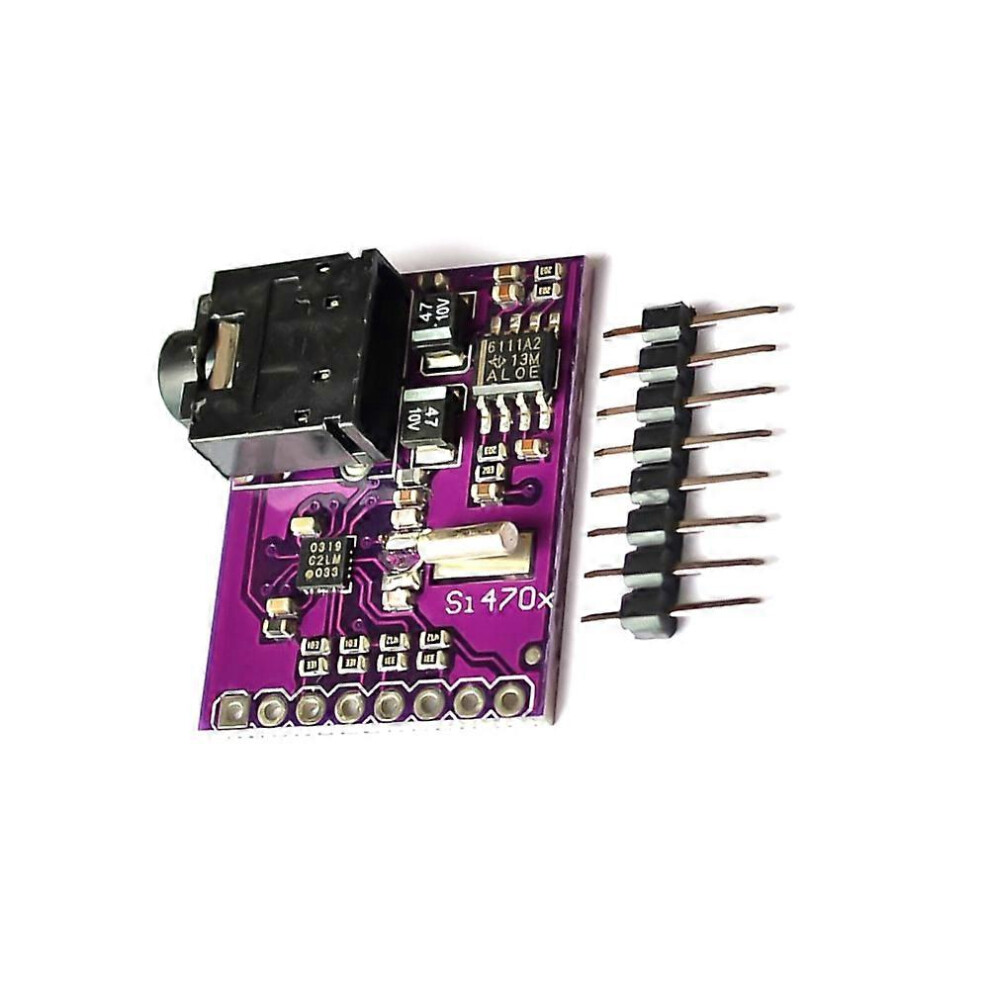

1 * Si4703 FM Tuner Evaluation Board

Μόνο το παραπάνω περιεχόμενο συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
