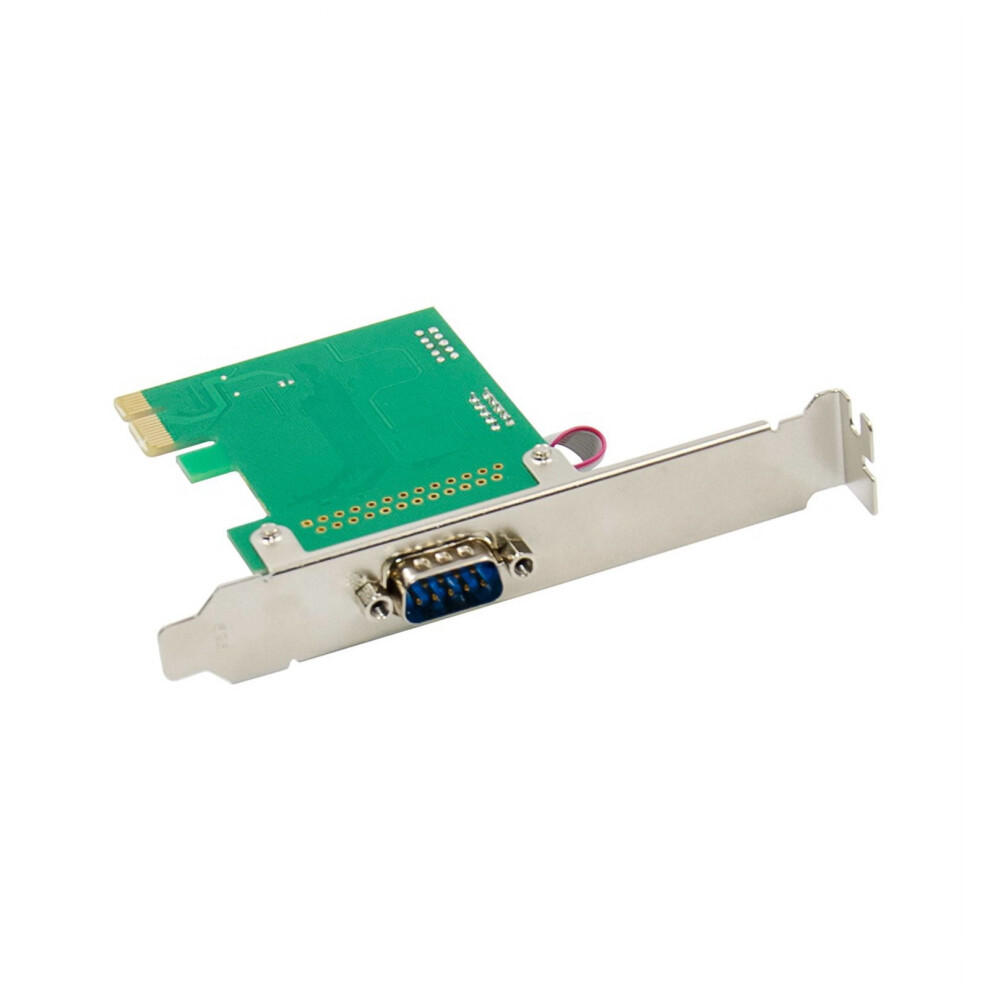

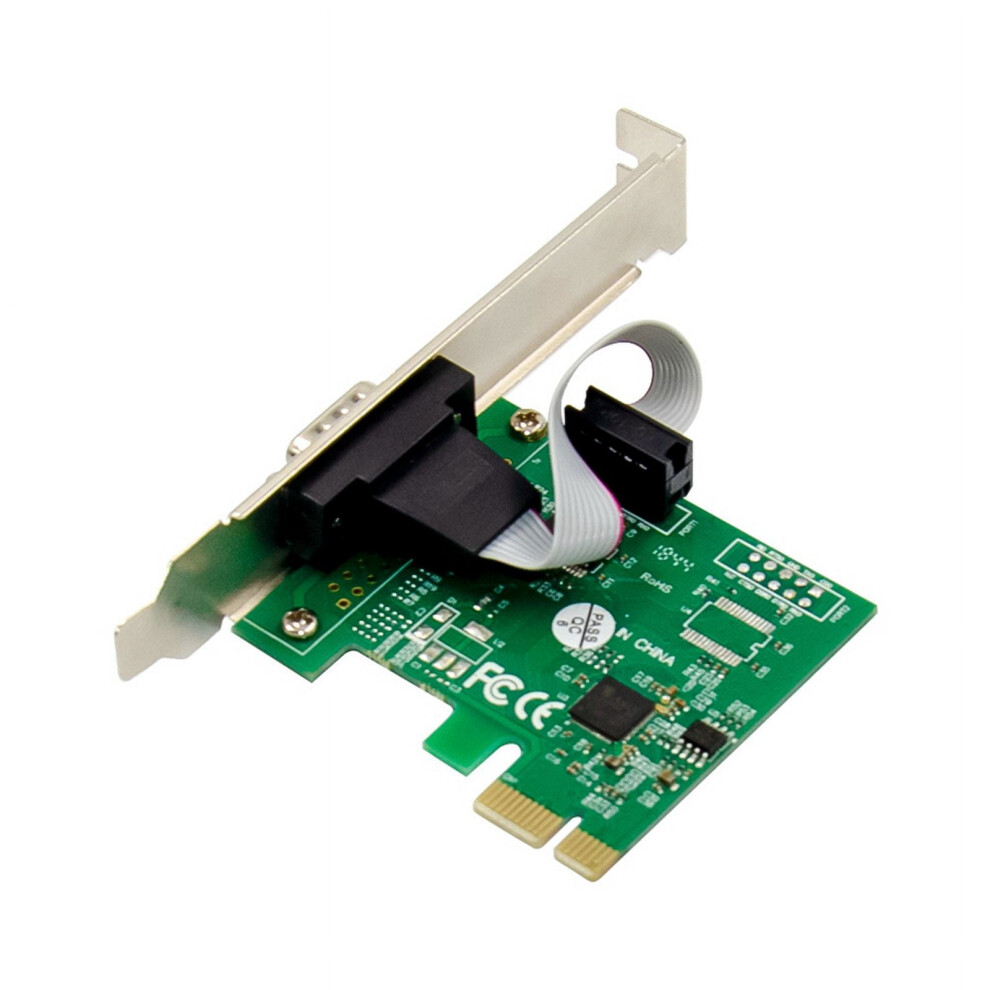

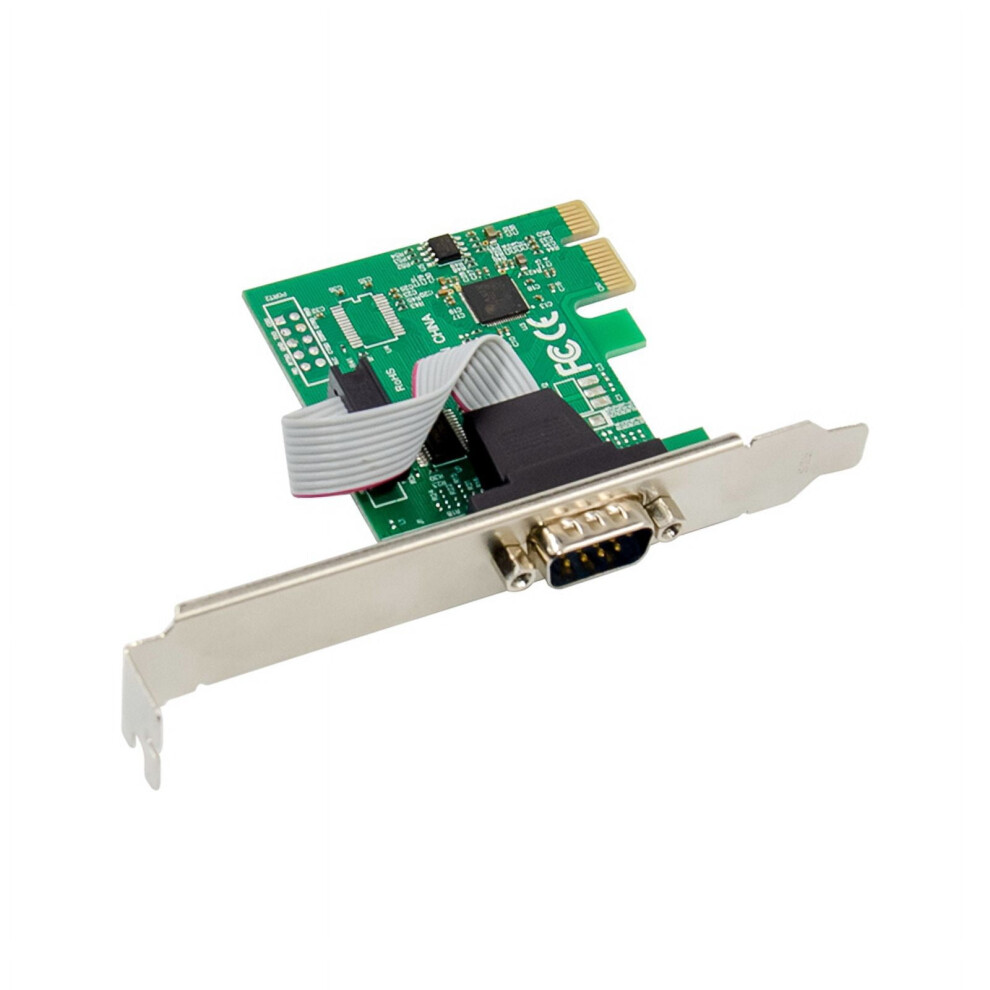

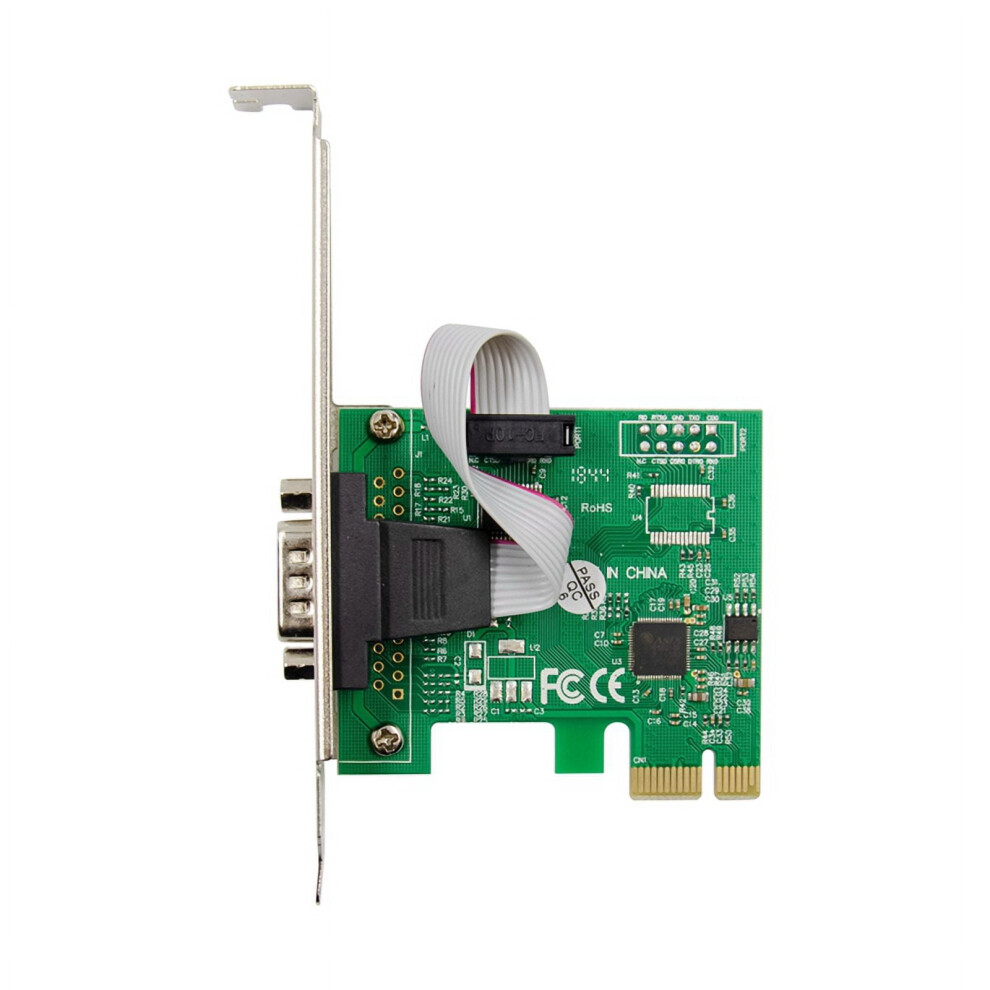

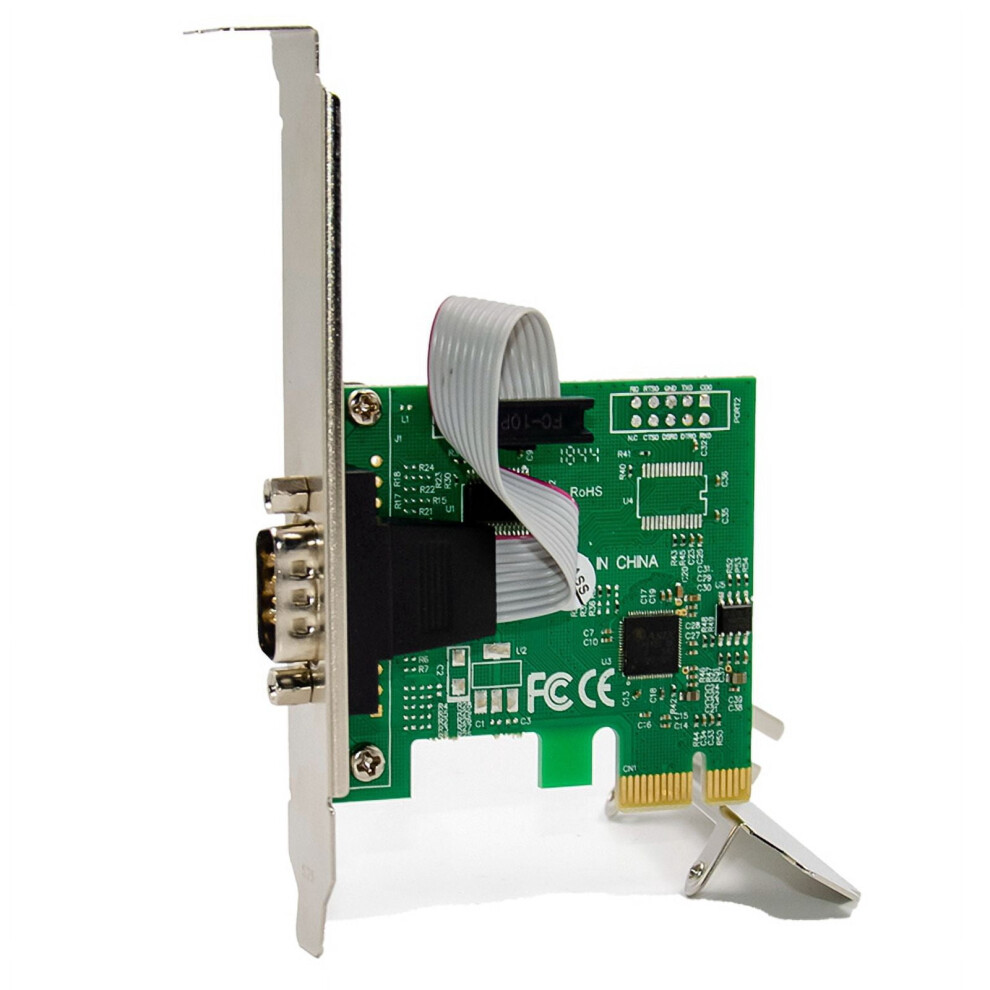

Κάρτα επέκτασης ST328PCIe X1AX99100 1S DB-9Pin RS232 Βιομηχανική θύρα COM Πολυλειτουργική βολική

Κάρτα επέκτασης ST328PCIe X1AX99100 1S DB-9Pin RS232 Βιομηχανική θύρα COM Πολυλειτουργική βολική Περιγραφή

Το AX99100 είναι μια λύση ενός τσιπ που ενσωματώνει πλήρως τον ελεγκτή τελικού σημείου PCIe2.0 και τις συσκευές SerDes με διάφορα περιφερειακά, όπως δύο/τέσσερις σειριακές θύρες υψηλής ταχύτητας, μία παράλληλη θύρα, κύρια θύρα I2C, SPI υψηλής ταχύτητας, τοπικό δίαυλο (ISA-Like) και GPIO. Αποτελείται από τέσσερις κύριες διαμορφώσεις όπως 2S (PCIe σε διπλή σειριακή), 2S+1P (PCIe σε διπλή σειριακή και μία παράλληλη), 2S+SPI (PCIe σε διπλή σειριακή και SPI) και LB (PCIe σε διπλή σειριακή και SPI) Τοπικός δίαυλος/ISA) - Like. Κατάλληλο για διαφορετικούς τύπους εφαρμογών. Το AX99100 συσκευάζεται σε συσκευασία QFN 68 ακίδων και είναι συμβατό με RoHS. Υποστηρίζει εύρος θερμοκρασίας λειτουργίας εμπορικής ποιότητας από 0 έως 70 και εύρος θερμοκρασίας βιομηχανικής ποιότητας από -40 έως 85. PCI Express Μονό (X1) τερματικό PCI Express με ενσωματωμένο ελεγκτή PHY Συμμορφώνεται με τις προδιαγραφές της κάρτας PCI Express, PCI Express2.0 Συμβατό με PCI Power Management1.2 Υποστηρίζει παλαιότερα και διακοπές, διαχείριση ενέργειας ASPM -232 σειριακή διεπαφή Υποστήριξη διπλού ή τετραπλού UART -232/-422/-485 πολλαπλών πρωτοκόλλων Αμφίδρομες ταχύτητες έως 25Mbps ανά θύρα Πλήρης σειριακός έλεγχος μόντεμ Υποστήριξη ελέγχου ροής υλικού και λογισμικού Υποστηρίζει σειριακές μορφές 5, 6, 7, 8 και 9-bit Υποστηρίζει ζυγή, μονή, καμία, κενή και σημαδεμένη ισοτιμία Υποστηρίζει προσαρμοσμένους ρυθμούς baud μέσω εσωτερικού PLL ή εξωτερικού ρολογιού Υποστηρίζει διαδρομές βάθους on-chip256, μετάδοσης και λήψης για κάθε σειριακή θύρα Υποστήριξη απομακρυσμένης αφύπνισης και διαχείρισης ενέργειας Υποστήριξη τερματισμού λειτουργίας σειριακού πομποδέκτη Υποστήριξη αργής λειτουργίας IrDA (115200bps) σε όλες τις σειριακές θύρες Υποστηρίζει εφαρμογές πολλαπλών σημείων σε λειτουργία 9-bit Υποστήριξη μεταφοράς DMA burst Σημείωση: Διαφορετικές παρτίδες ενδέχεται να έχουν διαφορές στην εμφάνιση, το χρώμα και τους τυπωμένους χαρακτήρες του προϊόντος, οι οποίες δεν θα επηρεάσουν τη χρήση Χρώμα: Όπως φαίνεται Υλικό: Συσκευασία PCB Περιεχόμενα: 1 * Κάρτα σειριακής θύρας PCIE AX99100 1S1 * Πρόγραμμα οδήγησης CD Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα. Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm. Αποτελείται από τέσσερις κύριες διαμορφώσεις όπως 2S (PCIe σε διπλή σειριακή), 2S+1P (PCIe σε διπλή σειριακή και μία παράλληλη), 2S+SPI (PCIe σε διπλή σειριακή και SPI) και LB (PCIe σε διπλή σειριακή και SPI) Τοπικός δίαυλος/ISA) - Like). Κατάλληλο για διαφορετικούς τύπους εφαρμογών. Το AX99100 συσκευάζεται σε συσκευασία QFN 68 ακίδων και είναι συμβατό με. Υποστηρίζει εύρος θερμοκρασίας λειτουργίας εμπορικής ποιότητας από 0 έως 70 και εύρος θερμοκρασίας βιομηχανικής ποιότητας από -40 έως 85. Το AX99100 είναι μια λύση ενός τσιπ που ενσωματώνει πλήρως τον ελεγκτή τελικού σημείου PCIe2.0 και τις συσκευές SerDes με διάφορα περιφερειακά, όπως δύο/τέσσερις σειριακές θύρες υψηλής ταχύτητας, μία παράλληλη θύρα, κύρια θύρα I2C, SPI υψηλής ταχύτητας, τοπικό δίαυλο (ISA-Like) και GPIO.
