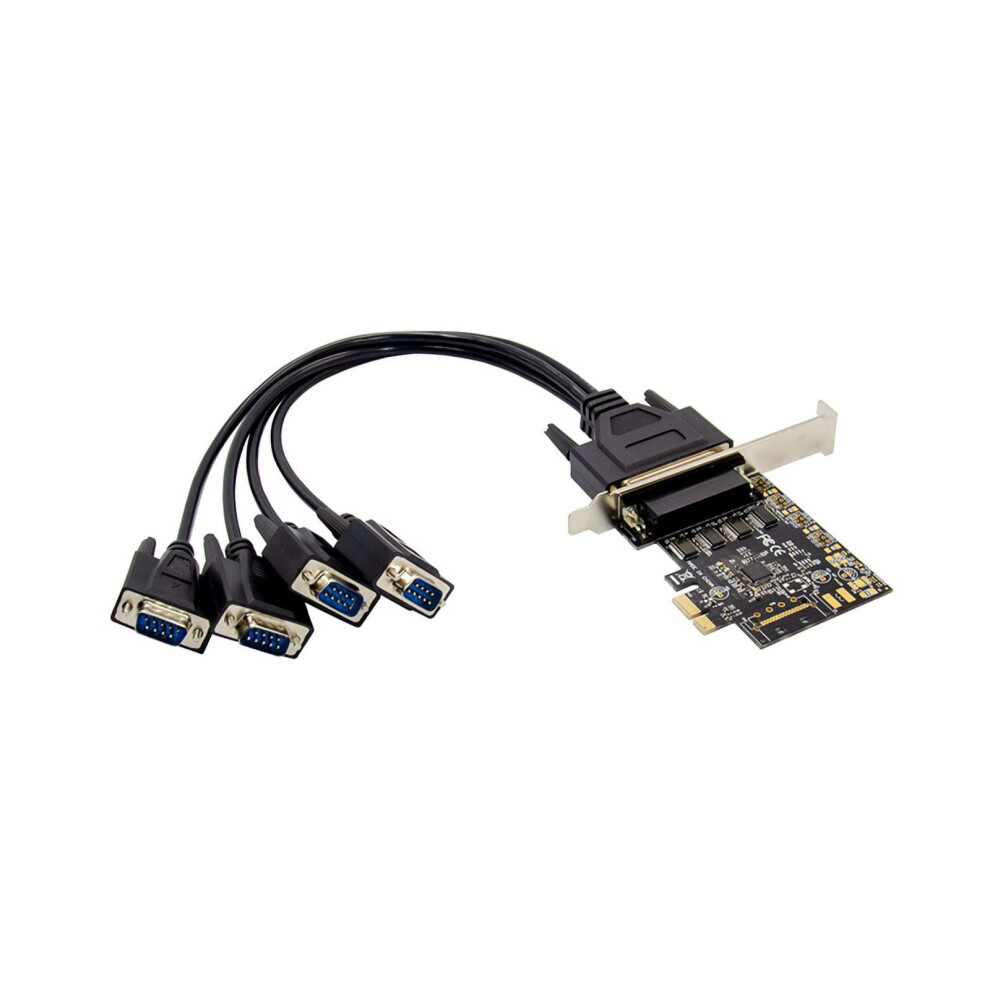

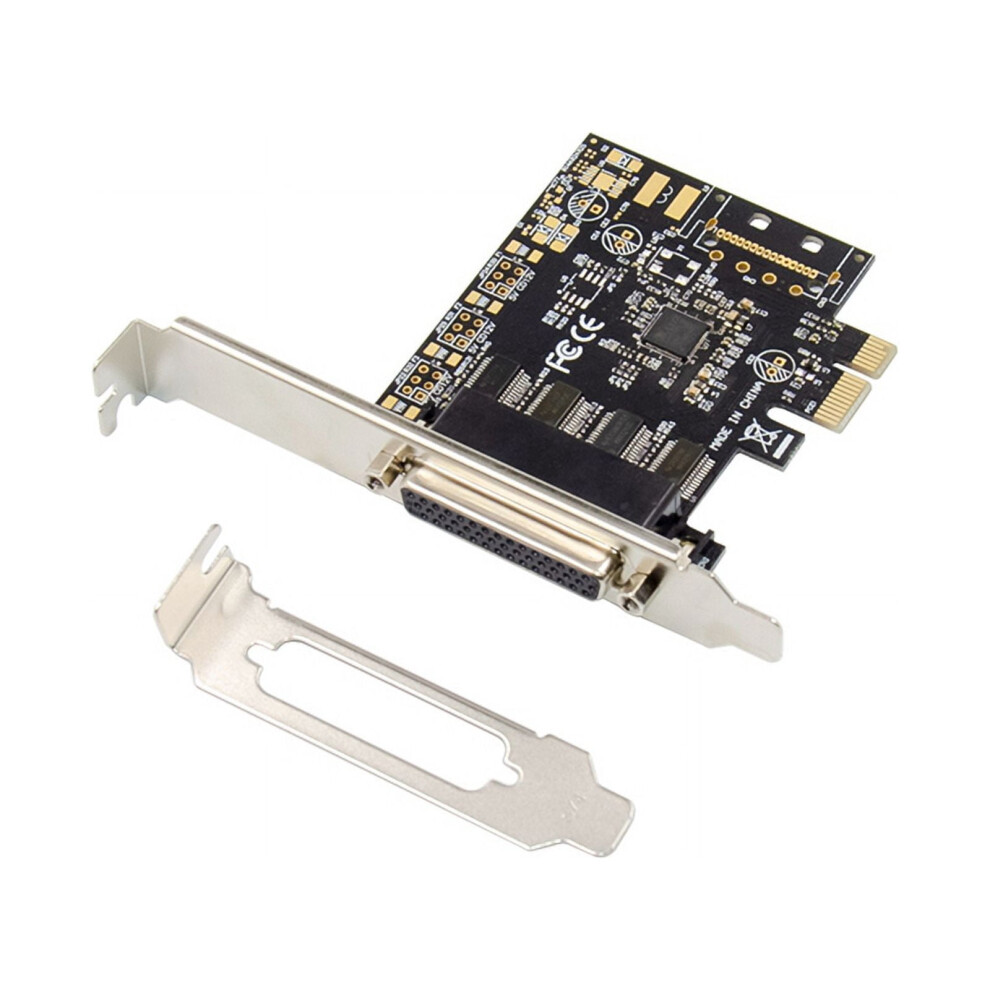

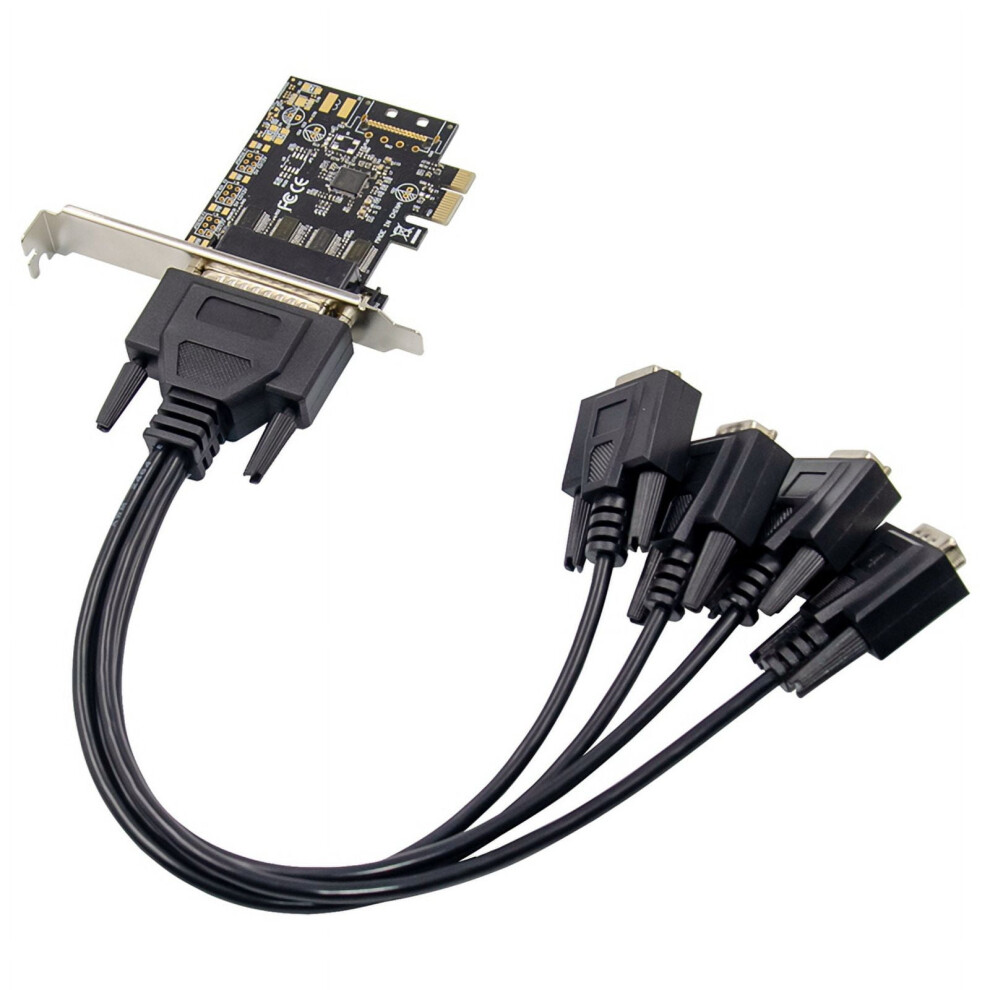

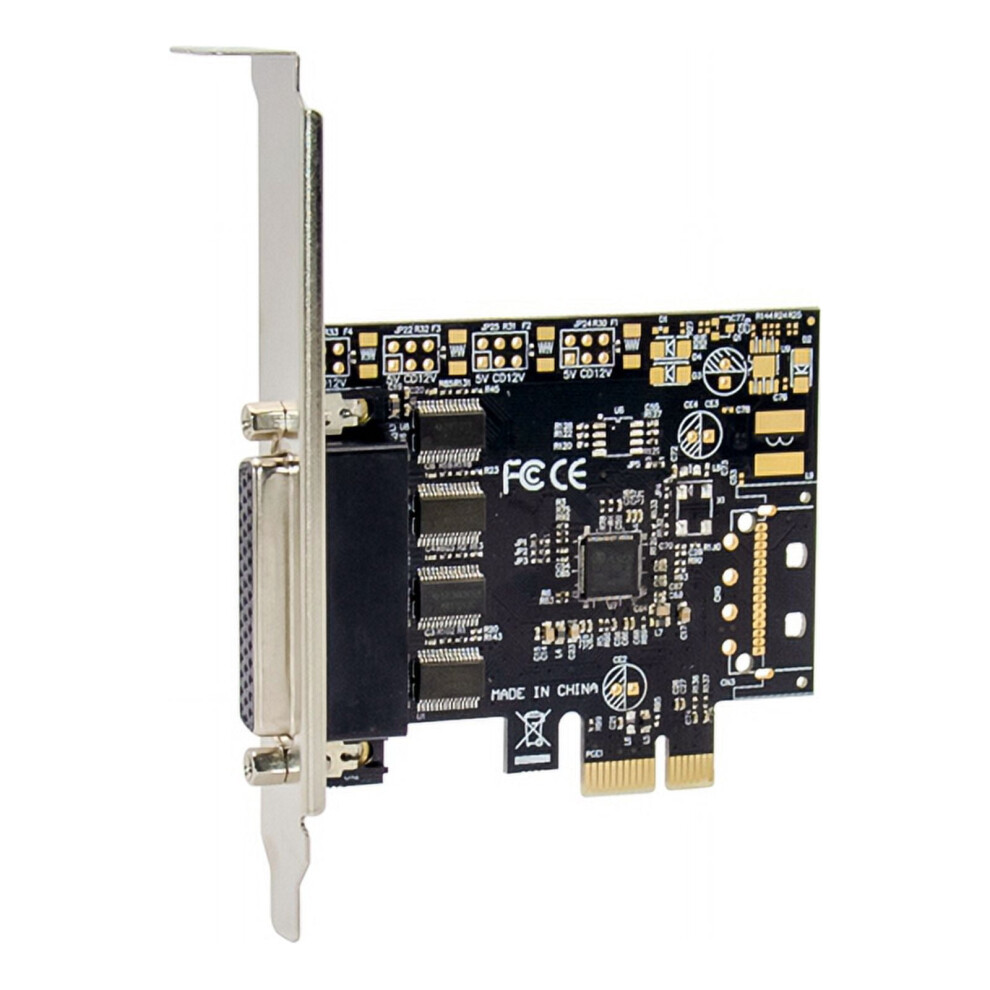

Κάρτα ελέγχου ST331PCIe X1AX99100 4S Βιομηχανική Κάρτα ελέγχου θύρας RS232COM Πολυλειτουργική

Κάρτα ελέγχου ST331PCIe X1AX99100 4S Βιομηχανική Κάρτα ελέγχου θύρας RS232COM Πολυλειτουργική Περιγραφή

Το AX99100 είναι μια λύση ενός τσιπ που ενσωματώνει πλήρως τον ελεγκτή τελικού σημείου PCIe2.0 και τις συσκευές SerDes με διάφορα περιφερειακά, όπως δύο ή τέσσερις σειριακές θύρες υψηλής ταχύτητας, μία παράλληλη θύρα, κύρια συσκευή I2C, SPI υψηλής ταχύτητας, τοπικό δίαυλο (ISA-Like) και GPIO. Αποτελείται από τέσσερις κύριες διαμορφώσεις όπως 2S (PCIe σε διπλή σειριακή), 2S+1P (PCIe σε διπλή σειριακή και μία παράλληλη), 2S+SPI (PCI-E σε διπλή σειριακή και SPI) και LB (PCI-E σε τοπικό δίαυλο/ISA-Like). Κατάλληλο για διαφορετικούς τύπους εφαρμογών. Το AX99100 συσκευάζεται σε συσκευασία QFN 68 ακίδων. Υποστηρίζει εύρος θερμοκρασίας λειτουργίας εμπορικής ποιότητας από 0 έως 70C και εύρος θερμοκρασίας βιομηχανικής ποιότητας από -40 έως 85C. Περιγραφή: Υλικό: PCB Χρώμα όπως φαίνεται PCI Express Μονό (X1) PCI Express τερματικό σημείο με ενσωματωμένο ελεγκτή PHY Συμμορφώνεται με τις προδιαγραφές της κάρτας PCI Express, PCI Express2.0 Συμβατό με PCI Power Management1.2 Υποστηρίζει legacy και interrupts, διαχείριση ενέργειας ASPM -232 σειριακή διεπαφή Υποστήριξη διπλού ή τετραπλού UART -232/-422/-485 πολλαπλών πρωτοκόλλων Αμφίδρομες ταχύτητες έως 25Mbps ανά θύρα Πλήρης σειριακός έλεγχος μόντεμ Υποστήριξη ελέγχου ροής υλικού και λογισμικού Υποστηρίζει σειριακές μορφές 5, 6, 7, 8 και 9-bit Υποστηρίζει ζυγή, μονή, καμία, κενή και mark ισοτιμία Υποστηρίζει προσαρμοσμένους ρυθμούς baud μέσω εσωτερικού PLL ή εξωτερικού ρολογιού Υποστηρίζει διαδρομές βάθους on-chip256, μετάδοσης και λήψης για κάθε σειριακή θύρα Υποστήριξη απομακρυσμένης αφύπνισης και διαχείρισης ενέργειας Υποστήριξη τερματισμού λειτουργίας σειριακού πομποδέκτη Υποστήριξη αργής λειτουργίας IrDA (115200bps) σε όλες τις σειριακές θύρες Υποστηρίζει εφαρμογές πολλαπλών σημείων σε λειτουργία 9-bit Υποστήριξη μεταφοράς DMA burst Περιεχόμενα συσκευασίας: 1x Κάρτα σειριακής θύρας PCI-E AX99100 4S1x Σημείωση για το πρόγραμμα οδήγησης CD: Διαφορετικές παρτίδες ενδέχεται να έχουν διαφορές στην εμφάνιση, το χρώμα και τους τυπωμένους χαρακτήρες του προϊόντος, οι οποίες δεν θα επηρεάσουν τη χρήση. Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα. Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm. Κάρτα ελέγχου υπολογιστή Κάρτα σειριακού ελέγχου Αξεσουάρ υπολογιστή
