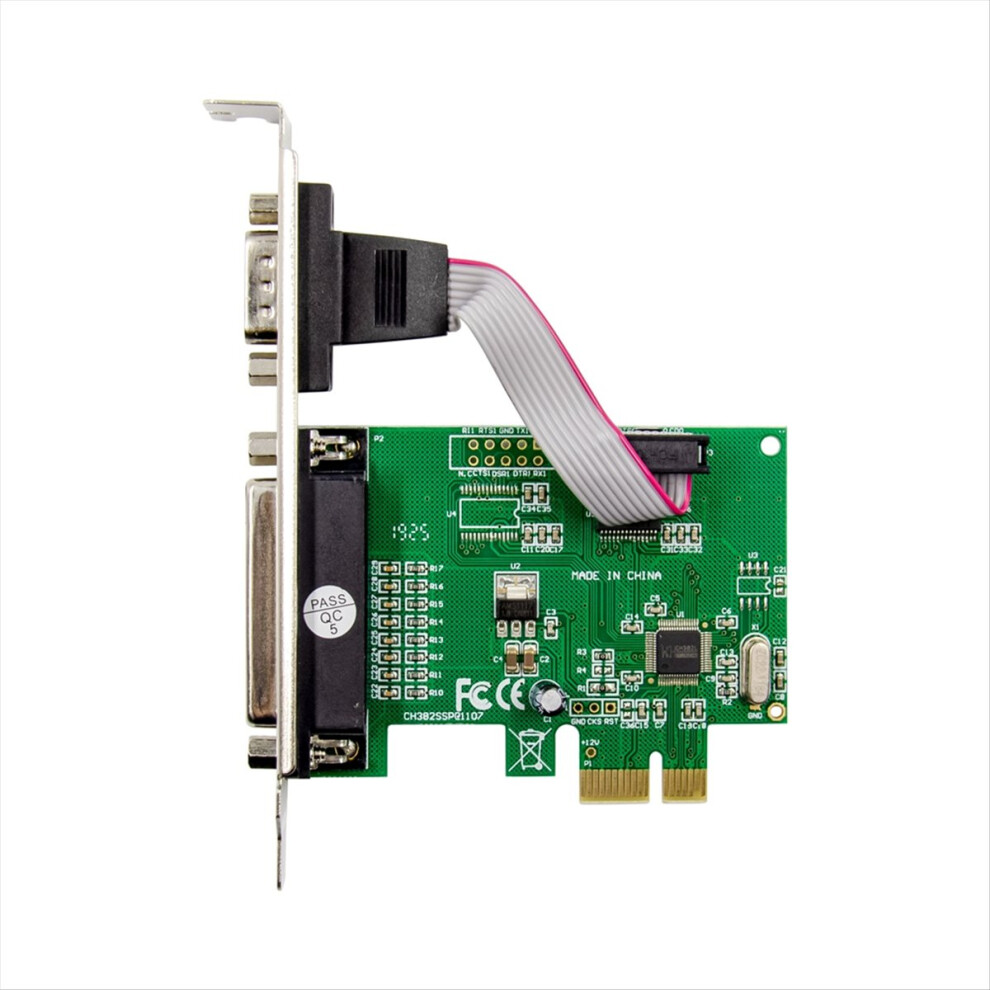

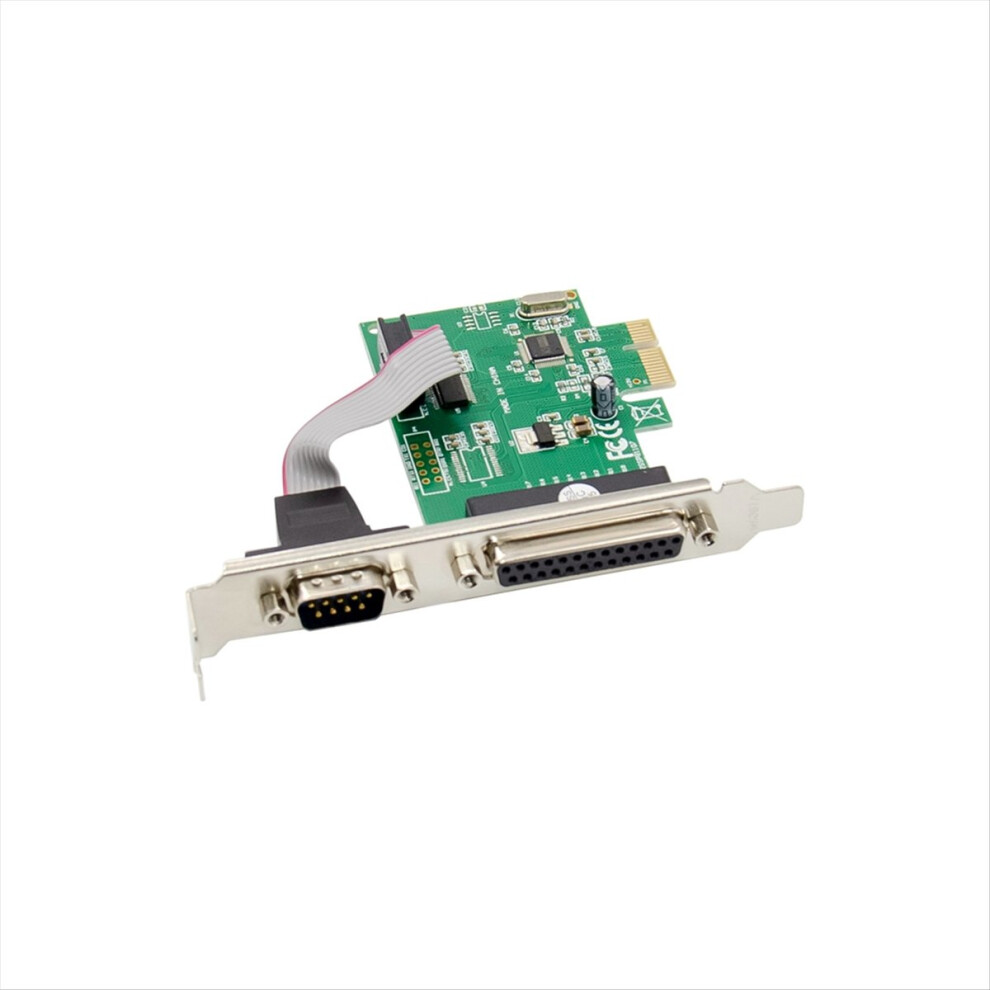

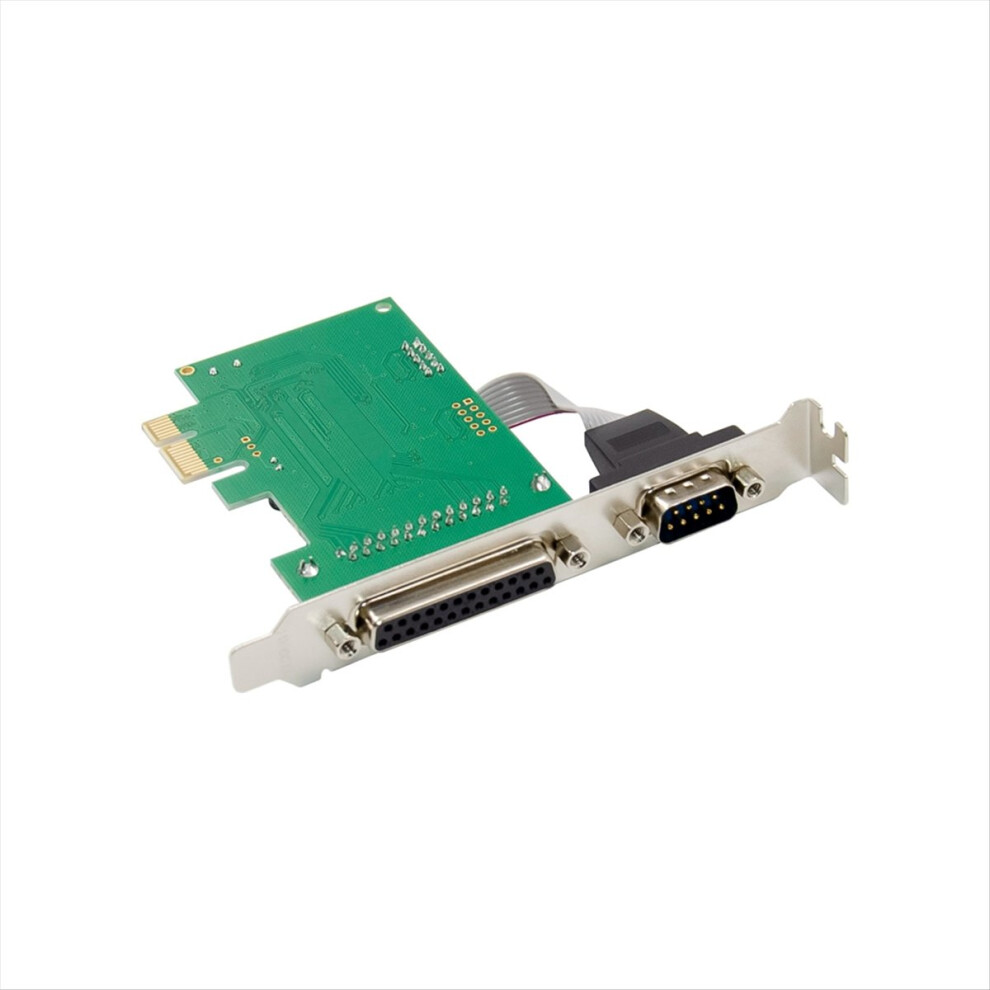

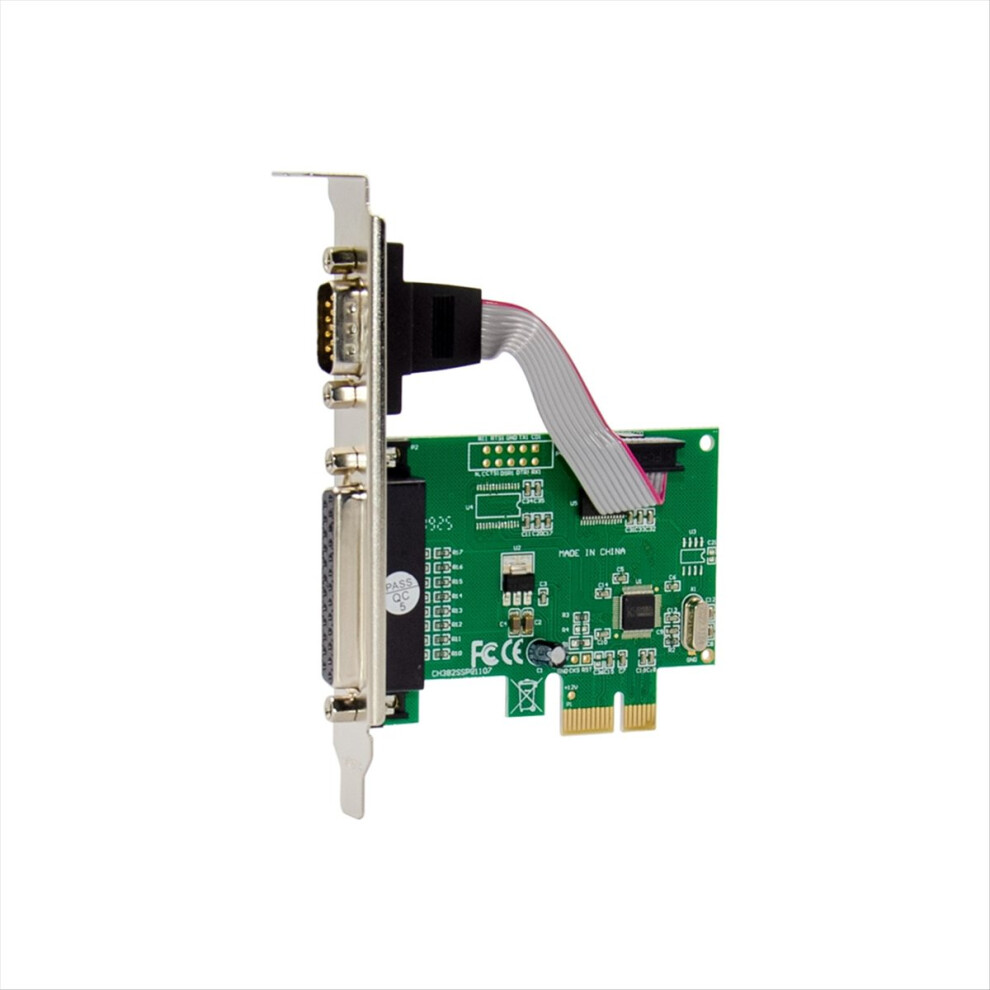

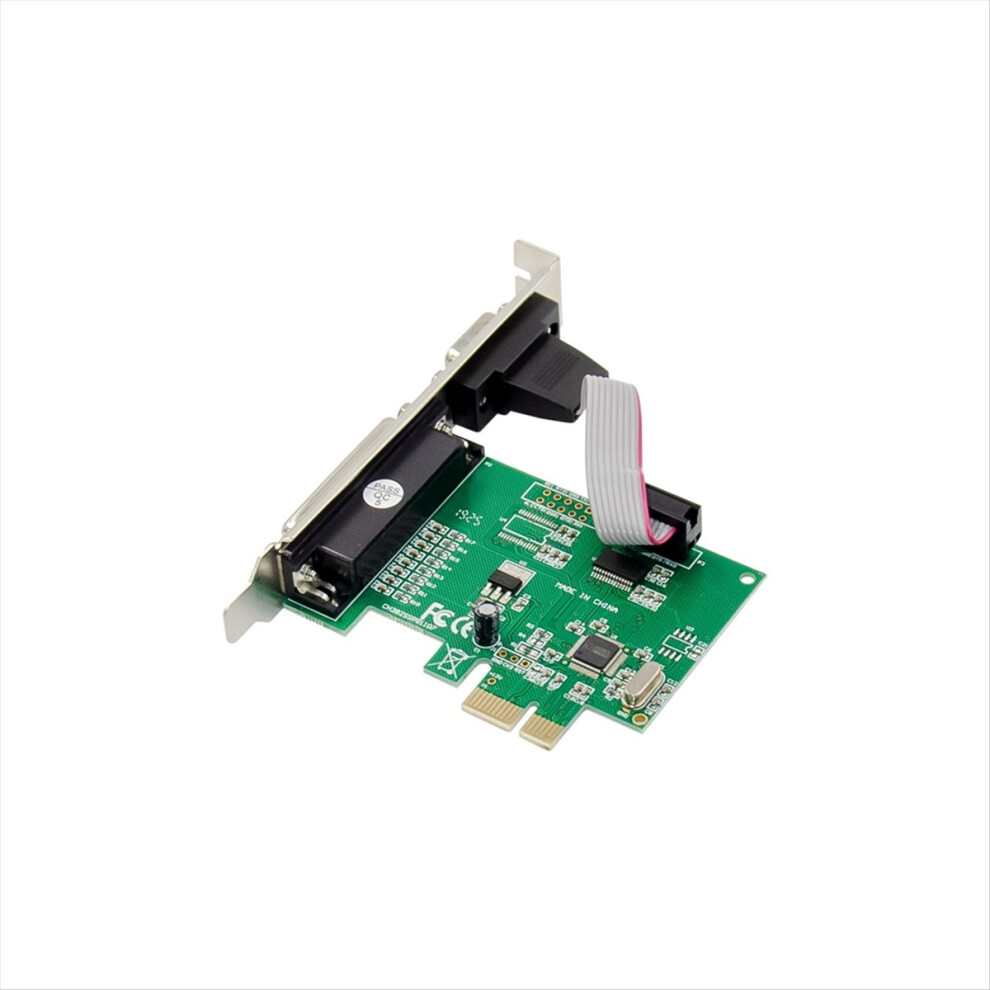

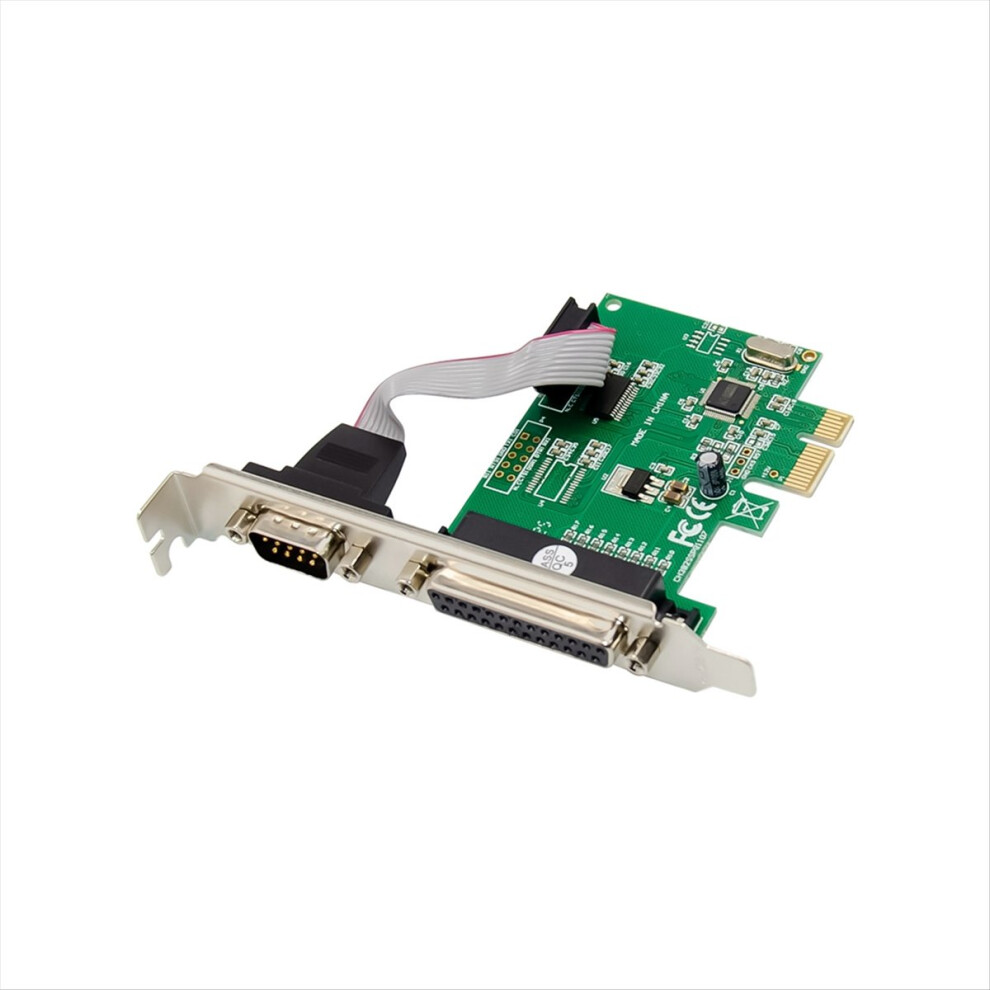

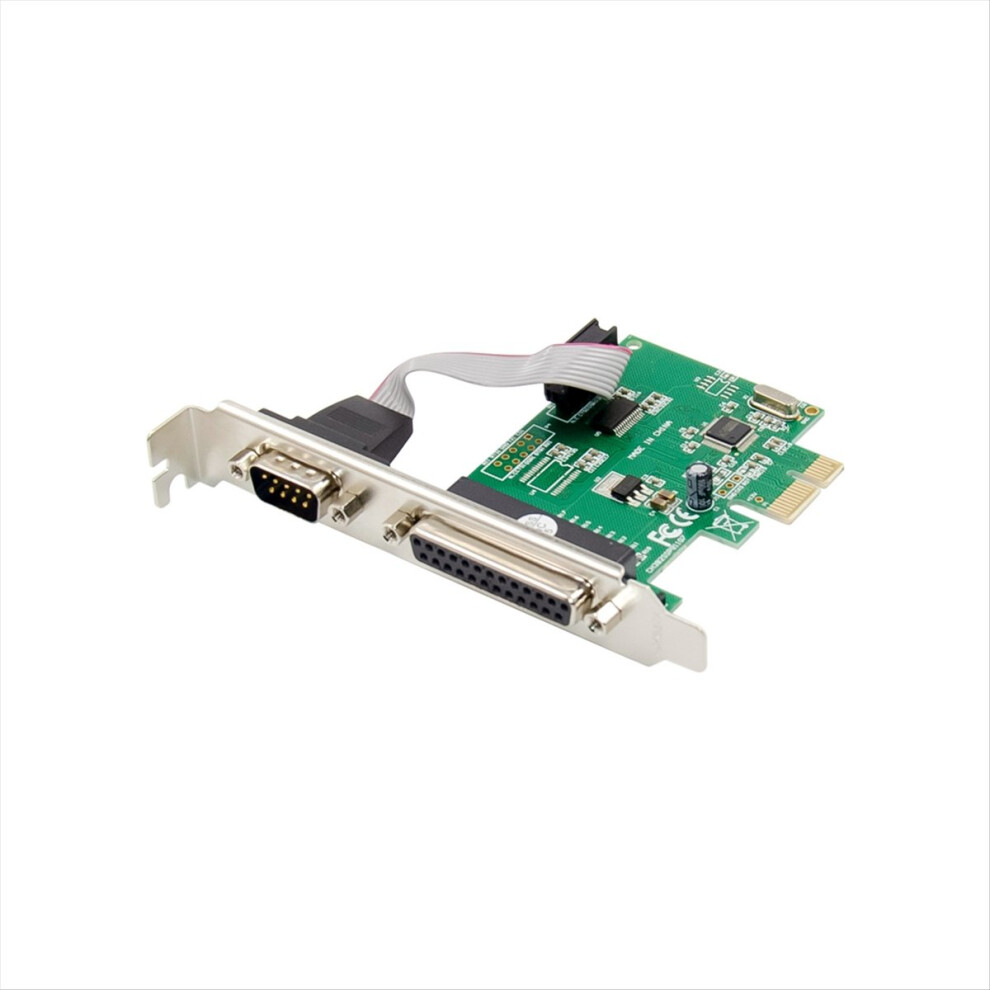

Κάρτα επέκτασης τελικού ελέγχου ST39 PCIe X1 CH382L 1S1P RS232+LTP1

Κάρτα επέκτασης τελικού ελέγχου ST39 PCIe X1 CH382L 1S1P RS232+LTP1 Περιγραφή

Το CH382 είναι ένα τσιπ διπλής σειριακής θύρας και θύρας εκτύπωσης για το δίαυλο Pci-Express, που περιλαμβάνει 2 ασύγχρονες σειριακές θύρες συμβατές με 16C550/16C750 και μια αμφίδρομη παράλληλη θύρα Epp/Ecp Enhanced. Η ασύγχρονη σειριακή θύρα παρέχει ένα buffer Fifo 256-byte για αποστολή και λήψη, υποστηρίζει ρυθμό baud επικοινωνίας 8mbps, μπορεί να χρησιμοποιηθεί για Pci-E, επέκταση σειριακής θύρας Rs232 του διαύλου, σειριακή θύρα Pci-E με αυτόματο έλεγχο ρυθμού υλικού, δικτύωση σειριακής θύρας, επικοινωνία Rs485, κ.λπ.
Το ίδιο τσιπ μπορεί να διαμορφωθεί ως διπλή σειριακή θύρα, μία παράλληλη θύρα/θύρα εκτύπωσης ή διπλή σειριακή θύρα συν παράλληλη θύρα/θύρα εκτύπωσης του διαύλου Pci-E.
Παρέχει μια σειριακή διεπαφή κεντρικού υπολογιστή δύο καλωδίων, η οποία μπορεί να συνδεθεί σε μια σειριακή συσκευή Eeprom παρόμοια με το 24c0x για την αποθήκευση μη πτητικών δεδομένων.
Η αναγνώριση συσκευής (Id, Device Id, Class Code, κ.λπ.) της πλακέτας Pcie μπορεί να ρυθμιστεί στη συσκευή Eeprom.
Τάση τροφοδοσίας 3.3v, οι κύριες ακίδες εισόδου/εξόδου υποστηρίζουν τάση αντοχής 5v και λειτουργία χαμηλής κατανάλωσης σειριακής θύρας.

Περιγραφή:
σειριακή θύρα
2 πλήρως ασύγχρονες σειριακές θύρες, συμβατές με 16C550, 16C552, 16C554 και 16C750 και βελτιωμένες.
Υποστηρίζει 5, 6, 7 ή 8 bit δεδομένων και 1 ή 2 bit διακοπής.
Υποστηρίζει μονά, ζυγά, χωρίς έλεγχο, κενό 0, σημαία 1 και άλλες λειτουργίες ελέγχου.
Προγραμματιζόμενη ταχύτητα baud επικοινωνίας, υποστηρίζει 115200bps και ρυθμό baud επικοινωνίας έως 8Mbps.
Ενσωματωμένο FIFO 256 byte Ενδιάμεση μνήμη first-in-first-out, που υποστηρίζει 4 επίπεδα ενεργοποίησης FIFO.
Υποστηρίζει σήματα μόντεμ MODEM, , RI, DCD, DTR, , και μπορεί να μετατραπεί σε επίπεδο RS232.
Υποστηρίζει σήματα ελέγχου ροής υλικού και αυτόματη χειραψία και αυτόματο έλεγχο ρυθμού μετάδοσης, συμβατό με TL16C550C.
Υποστηρίζει ανίχνευση σφαλμάτων πλαισίου σειριακής θύρας και ανίχνευση διαστήματος διακοπής γραμμής.
Υποστηρίζει σειριακή επικοινωνία πλήρους αμφίδρομης και ημιαμφίδρομης επικοινωνίας.
Παράλληλη θύρα:
Υποστηρίζει για SPP, , Byte, PS/2, EPP, ECP και άλλες λειτουργίες παράλληλης θύρας/θύρας εκτύπωσης IEEE1284.
Υποστηρίζει αμφίδρομη μετάδοση δεδομένων, υποστηρίζοντας ταχύτητες μετάδοσης έως 1M bytes/δευτερόλεπτο.
:
για 98SE/ME/NT 4.0/2000/XP/Vista/Server2003/Win 7, Linux
/>Σημείωση:
Διαφορετικές παρτίδες ενδέχεται να έχουν διαφορές στην εμφάνιση, το χρώμα και τους τυπωμένους χαρακτήρες του προϊόντος, οι οποίες δεν επηρεάζουν τη χρήση
Υλικό: PCB
χρώμα: Όπως φαίνεται

Περιεχόμενα συσκευασίας:
1 x PCI-E CH382L 1S1P Κάρτα πολλαπλών σειρών
1 x Πρόγραμμα οδήγησης CD

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
