Μονάδα Λογαριθμικής Ανίχνευσης -55-0 dBm AD8317 Λογαριθμικός

Μονάδα Λογαριθμικής Ανίχνευσης -55-0 dBm AD8317 Λογαριθμικός Περιγραφή

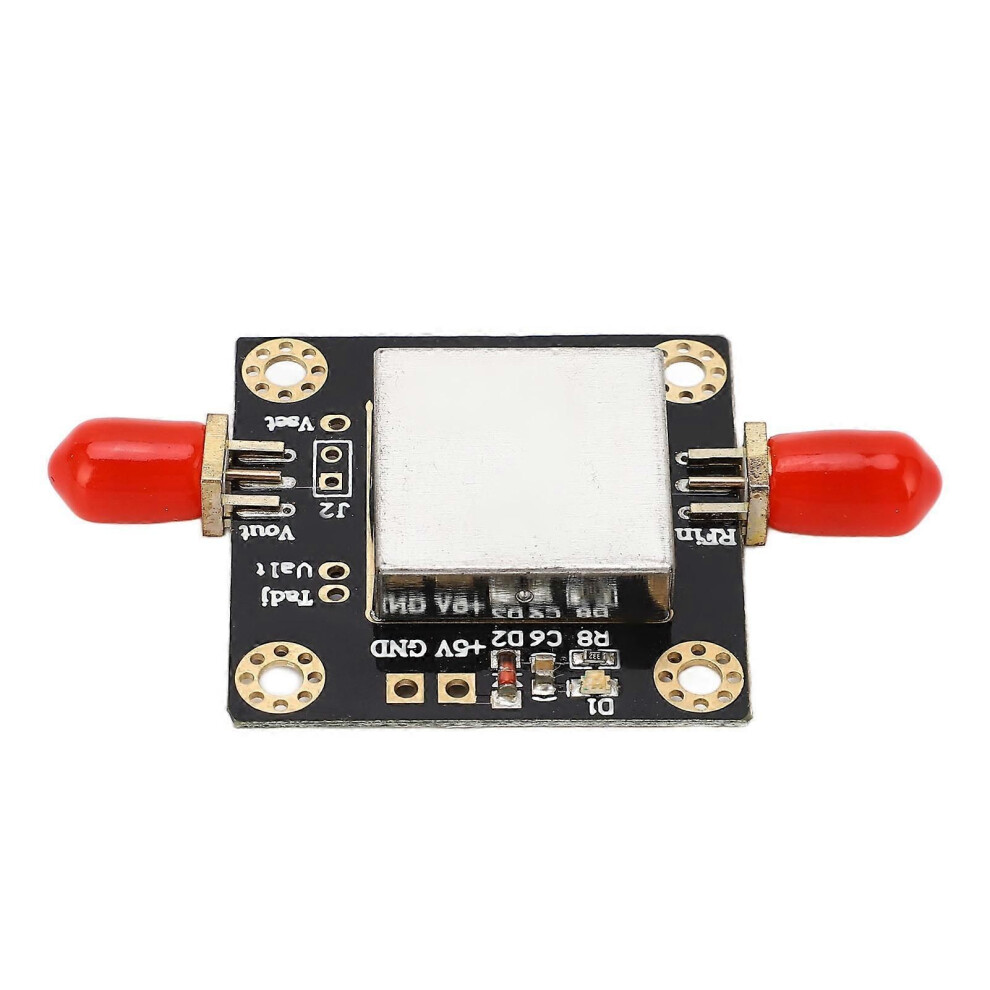

Μονάδα Λογαριθμικής Ανίχνευσης -55-0 dBm AD8317 Λογαριθμικός Ενισχυτής 60 dB 1 M-10 GHz για Ανίχνευση Σήματος RF DC 3.3-5 V
Χαρακτηριστικό:
1. ΜΕΓΑΛΟ ΕΥΡΟΣ ΑΝΙΧΝΕΥΣΗΣ: Όσο μεγαλύτερο είναι το πλάτος ή η ισχύς του σήματος RF, τόσο υψηλότερη είναι η τάση εξόδου και η τάση εξόδου είναι ανάλογη με τον λογάριθμο του πλάτους του σήματος εισόδου, επεκτείνοντας έτσι το δυναμικό εύρος του σήματος ανίχνευσης.
2. ΙΣΧΥΡΗ ΛΕΙΤΟΥΡΓΙΑ: Ο λογαριθμικός μετρητής ισχύος μπορεί να ανιχνεύσει την ισχύ σήματος RF από -55dBm σε 0dBm, μετατρέποντας έτσι το σήμα RF σε τάση εξόδου DC.
3. ΕΥΚΟΛΗ ΕΓΚΑΤΑΣΤΑΣΗ: Ο λογαριθμικός ανιχνευτής είναι συμπαγής, απλή και γρήγορη καλωδίωση, εξοικονομώντας χρόνο και προσπάθεια, και μεγάλη διάρκεια ζωής.
4. ΕΥΡΕΙΕΣ ΧΡΗΣΕΙΣ: Οι λογαριθμικοί ανιχνευτές μπορούν να χρησιμοποιηθούν ευρέως στην ανίχνευση σήματος RF, στη μέτρηση ισχύος σήματος και στην ανίχνευση έντασης περιβαλλοντικού πεδίου.

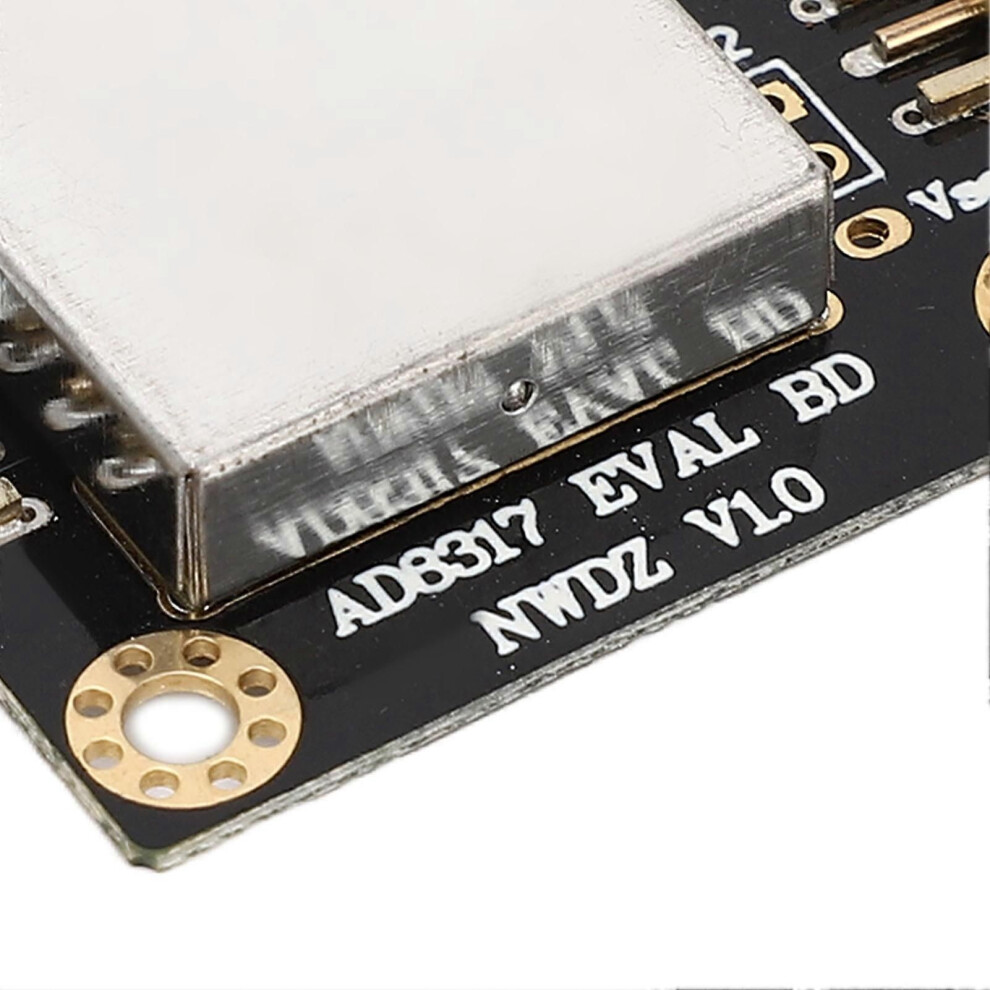

5. ΚΥΡΙΕΣ ΕΦΑΡΜΟΓΕΣ: Ο λογαριθμικός μετρητής ισχύος είναι κατασκευασμένος από υλικό τσιπ AD8317 για ανίχνευση ισχύος σήματος RF.
Προδιαγραφές:
Τύπος αντικειμένου: Μονάδα λογαριθμικού ανιχνευτή
Υλικό: PCB
Αντίσταση εισόδου: 50 Ohms
Αντίσταση εξόδου: 50 Ohms (Αντίσταση βίντεο)
Συχνότητα λειτουργίας: 1MHz - 10GHz
Εύρος τάσης εξόδου: 1,6 -0,4V (αντιστοιχεί σε -55-0 dBm)
Λόγος εισόδου προς έξοδο: -22mV/dBm
Δυναμικό εύρος εισόδου: -60-5 dBm (Υψηλό γραμμικό δυναμικό εύρος: -55-0 dBm)
Τάση τροφοδοσίας προϊόντος: 3,3-5V DC στα 20mA
Εφαρμογές:
Πομπός RF έλεγχος και παρακολούθηση στάθμης PA
Παρακολούθηση ισχύος σε σταθμούς βάσης σε πομπούς γραμμής ραδιοφώνου
Μέτρηση RSSI σε WLAN, WiMAX και ραντάρ.
Λίστα συσκευασιών:
1 x Μονάδα λογαριθμικού ανιχνευτή
