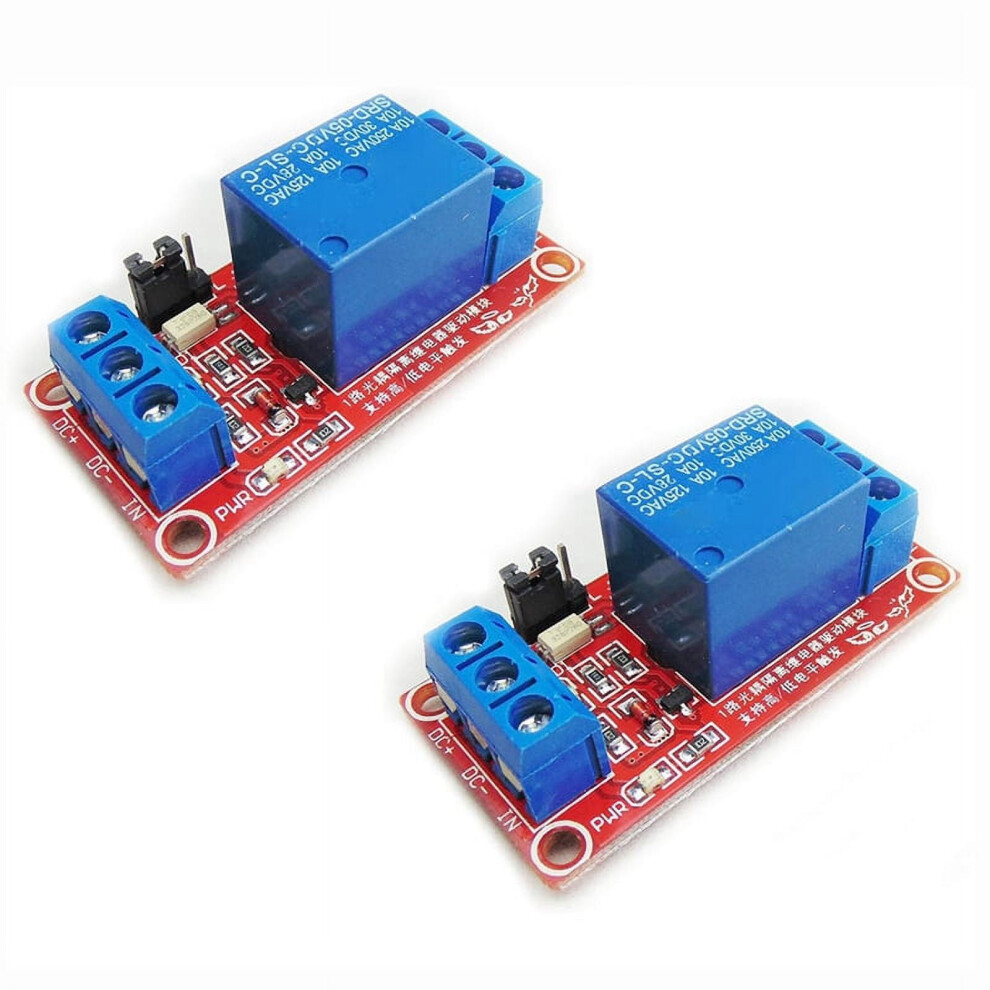

τεμάχια 5V Μονάδα ρελέ ενός καναλιού Διακόπτης ρελέ με υποστήριξη απομόνωσης

τεμάχια 5V Μονάδα ρελέ ενός καναλιού Διακόπτης ρελέ με υποστήριξη απομόνωσης Περιγραφή

Περιγραφή ενότητας: 1. Η ενότητα έχει τάση λειτουργίας 5V. 2. Ανθεκτικό σε σφάλματα σχεδιασμό, ακόμη και αν η γραμμή ελέγχου είναι σπασμένη, το ρελέ δεν θα λειτουργεί. 3. Η ένδειξη ισχύος (πράσινη), η ένδειξη κατάστασης του ρελέ (κόκκινη). 4. Μέγεθος ενότητας: 50mm x 26mm x 18,5mm (Μ x Π x Υ). Διεπαφή: Είσοδος VCC: Τροφοδοσία ρελέ + GND: Τροφοδοσία ρελέ - IN: Είσοδος ενεργοποίησης σήματος (Σήμα υψηλής ή χαμηλής στάθμης, επιλογή μέσω βραχυκυκλωτήρα) Έξοδος NO: Το ρελέ είναι κανονικά ανοιχτό. COM: Κοινός ακροδέκτης ρελέ NC: Το ρελέ είναι κανονικά κλειστό. Επιλογή ενεργοποίησης υψηλού ή χαμηλού επιπέδου: 1. Χρήση ενεργοποίησης υψηλού επιπέδου Όταν 'IN' εισάγεται σήμα υψηλού επιπέδου, το 'NO' συνδέεται με το 'COM' Όταν 'IN' εισάγεται σήμα χαμηλού επιπέδου, το 'NC' συνδέεται με το 'COM' 2. Χρήση ενεργοποίησης χαμηλού επιπέδου Όταν 'IN' εισάγεται σήμα χαμηλού επιπέδου, το 'NO' συνδέεται με το 'COM' Όταν 'IN' εισάγεται σήμα υψηλού επιπέδου, το 'NC' συνδέεται με το 'COM' 3. Επιλογή ενεργοποίησης υψηλού ή χαμηλού επιπέδου Βραχυκυκλωτήρας σύνδεσης με L, ενεργοποίηση χαμηλής στάθμης Βραχυκυκλωτήρας σύνδεσης με H, ενεργοποίηση υψηλού επιπέδου Χρώμα: Όπως φαίνεται Υλικό: πλαστικό Περιεχόμενα συσκευασίας: 2 μονάδες ρελέ Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται. Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm. Μονάδα ρελέ μονάδα ρελέ Μονάδα ρελέ ενός καναλιού 5V
