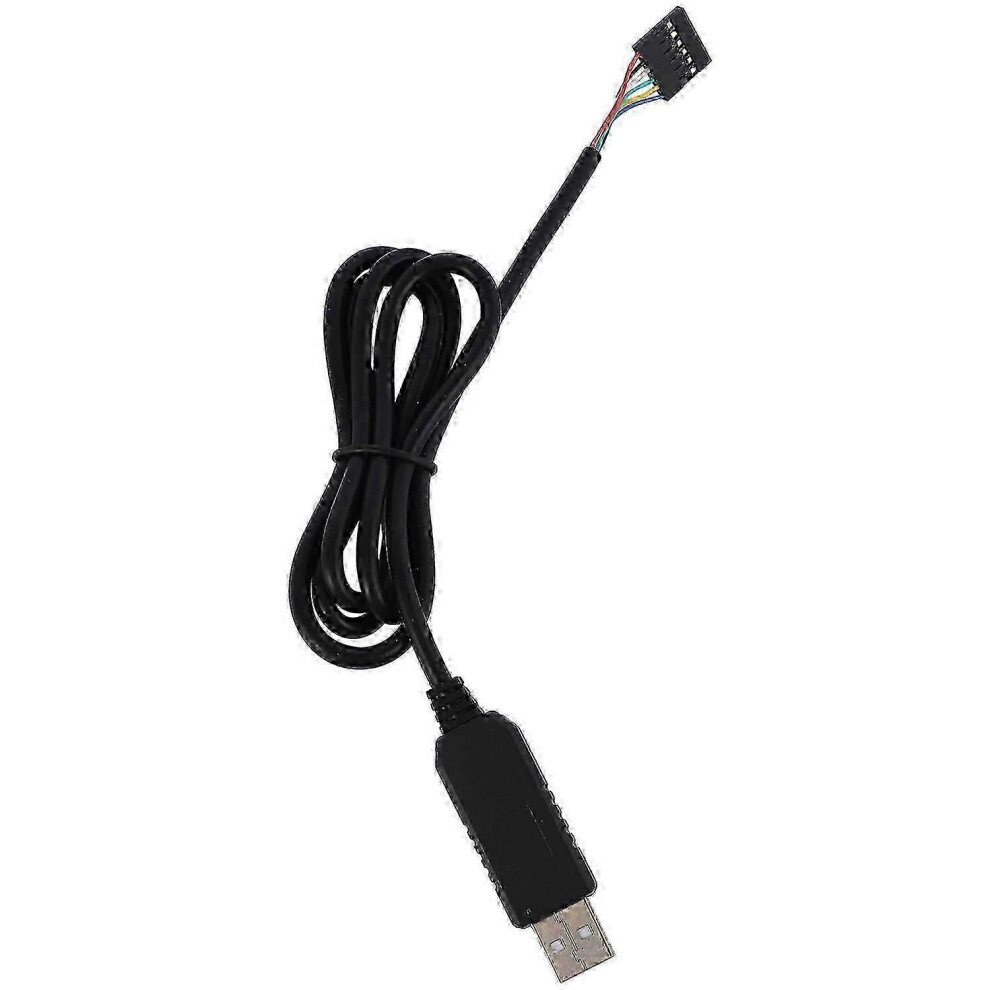

Καλώδιο προσαρμογέα 6 ακίδων FTDI FT232RL USB σε TTL UART σειριακής

Καλώδιο προσαρμογέα 6 ακίδων FTDI FT232RL USB σε TTL UART σειριακής Περιγραφή

Καλώδιο σειριακού προσαρμογέα USB σε TTL UART 6 ακίδων FTDI FT232RL για προγραμματισμό Arduino RS232
Τα σειριακά καλώδια USB σε TTL που βασίζονται σε FTDI έχουν σχεδιαστεί χρησιμοποιώντας το τυπικό chipset FT232RL.
Τα καλώδια παρέχουν έναν γρήγορο και απλό τρόπο σύνδεσης συσκευών με σειριακή διεπαφή επιπέδου TTL σε USB.
Τα καλώδια διατίθενται με υποδοχή SIL 6 κατευθύνσεων, 0,1 ίντσας. Τα επίπεδα TTL είναι 3,3V
Τα καλώδια TTL-232R είναι μια οικογένεια καλωδίων μετατροπέα σειριακού UART USB σε TTL που ενσωματώνουν τη συσκευή ολοκληρωμένου κυκλώματος διεπαφής USB σε σειριακό UART FT232RQ της FTD, η οποία χειρίζεται όλη τη σηματοδότηση και τα πρωτόκολλα USB.
Τα καλώδια παρέχουν έναν γρήγορο και απλό τρόπο σύνδεσης συσκευών με σειριακή διεπαφή επιπέδου TTL σε USB. Κάθε καλώδιο TTL-232R περιέχει μια μικρή εσωτερική ηλεκτρονική πλακέτα κυκλώματος, χρησιμοποιώντας το FT232R, το οποίο είναι ενθυλακωμένο στο άκρο του καλωδίου USB. Το άλλο άκρο του καλωδίου διαθέτει μια επιλογή από διαφορετικούς συνδέσμους που υποστηρίζουν διάφορες εφαρμογές.
Τα καλώδια διατίθενται είτε με υποδοχή SIL 6 θέσεων, βύσμα pitch 0,1 ιντσών, υποδοχή ήχου 3,5 mm, βύσμα 8 θέσεων, με κλειδί 2 mm (που προορίζεται για χρήση με VMUSIC2 ή VDRIVE2) είτε με γυμνές, επικασσιτερωμένες συνδέσεις με άκρα καλωδίου.
Η πλευρά USB του καλωδίου τροφοδοτείται από USB και είναι συμβατή με USB 2.0 πλήρους ταχύτητας.
Κάθε καλώδιο έχει μήκος 1,0 m και υποστηρίζει ρυθμό μετάδοσης δεδομένων έως 3 Mbaud.
Κόκκινο καλώδιο: 5V.
Μαύρο καλώδιο: GND.
Λευκό καλώδιο: RXD.
Πράσινο καλώδιο: TXD.
Κίτρινο καλώδιο: RTS.
Μπλε καλώδιο: CTS.
Χρώμα: μαύρο.
Υλικό: πλαστικό.
Περιεχόμενα συσκευασίας:
1* Μονάδα FTDI FT232RL FT232 6 ακίδων.
Μόνο η παραπάνω συσκευασία. περιεχόμενο, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η λήψη με φως και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
