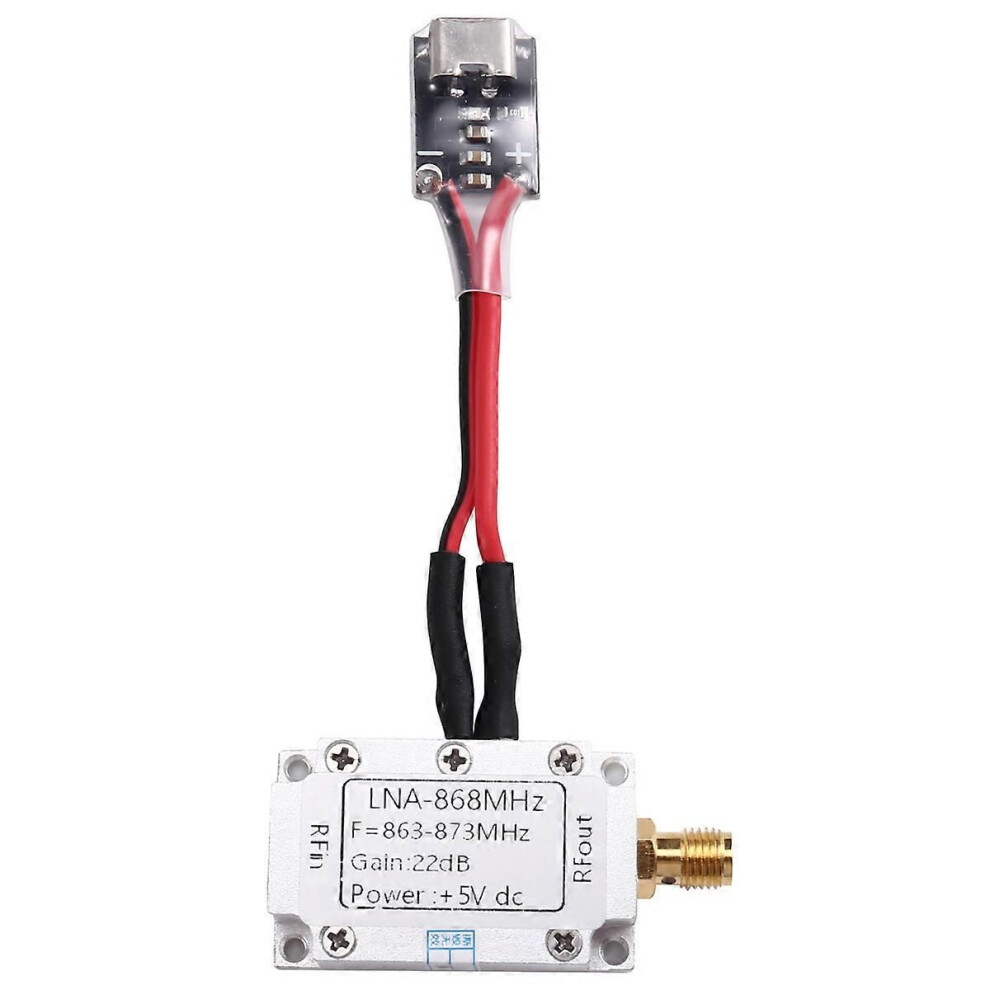

Ενισχυτής χαμηλού θορύβου 868MHz για ενισχυτή LNA Μονάδα επ

Ενισχυτής χαμηλού θορύβου 868MHz για ενισχυτή LNA Μονάδα επ Περιγραφή

Ενισχυτής χαμηλού θορύβου 868MHz για ενισχυτή LNA Μονάδα επέκτασης εμβέλειας μετάδοσης εικόνας ΤΥΠΟΣ C
1. Όλες οι μονάδες σε αυτήν την αποθήκη πρέπει πρώτα να συνδεθούν στο άκρο εισόδου (RFIN) και στο άκρο εξόδου (RFOUT) και στη συνέχεια να τροφοδοτηθούν με ρεύμα (DC) (συνδέστε την τροφοδοσία DC).
2. Εάν η μονάδα τροφοδοτείται από ρεύμα DC, βεβαιωθείτε ότι οι θετικοί και αρνητικοί πόλοι DC είναι σωστά συνδεδεμένοι. Μην αντιστρέφετε τη σύνδεση! Διαφορετικά, η μονάδα μπορεί να υποστεί ζημιά!
Μονάδα ενισχυτή εξαιρετικά χαμηλού θορύβου 863MHz-873MHz
Σημείωση: Συνδέστε το σήμα εισόδου και το φορτίο εξόδου πριν από τη χρήση.
Εύρος ζώνης: 863MHz-873MHz
Τροφοδοσία: 3V-5V/55mA
: Λιγότερο από 0,6dB (τυπική τιμή)
Μέγιστη ισχύς εισόδου: 0dBm
Μέγιστη ισχύς εξόδου: 100mW (20dBm)
Κέρδος: Όπως φαίνεται στην παρακάτω λίστα
Σύνθετη αντίσταση εισόδου και εξόδου: 50
Τάση εισόδου Vpp: Λιγότερο από 0,225V
Στέγαση: Μηχανική κατεργασία ακριβείας CNC
Τύπος σύνδεσης: Θηλυκό SMA (εξωτερικό σπείρωμα, εσωτερική οπή)
Μέγεθος: 33mm x 21mm x 10,5mm (χωρίς σύνδεσμο)
Οδηγίες χρήσης:
Το RFin είναι η είσοδος σήματος Σύνδεση
Το RFout είναι η σύνδεση εξόδου σήματος.
Το GND είναι ο αρνητικός ακροδέκτης της τροφοδοσίας DC.
Το DC είναι ο θετικός ακροδέκτης της τροφοδοσίας DC.
Προδιαγραφές: ΤΥΠΟΣ C
Χρώμα: Όπως φαίνεται
Υλικό: Κράμα αλουμινίου
Περιεχόμενα συσκευασίας:
1 * Ενισχυτής χαμηλού θορύβου
Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
